Wifi роутер ubiquiti nanostation loco m2

Иногда требуется передать сигнал куда-то, где нет интернета и тянуть его туда долго, дорого или бессмысленно. В этом случае используют какое-то оборудование, которое способно передавать сигнал на расстоянии. Можно построить сетку и на репитерах, но при большом их количестве неизбежны потери сигнала и падение скорости. Лучше используйте NanoStation Loco M2, которая способна работать как мост, точка доступа, передатчик и приемник. Такой способ позволит передать интернет на приличное расстояние.

Обзор NanoStation Loco M2

Ubiquiti NanoStation Loco M2 может использоваться несколькими способами:

• Точка доступа. Обычный роутер с чуть более мощными антеннами. Нет смысла покупать аппарат с такими характеристиками для подобного использования. Есть модели дешевле и практичнее.
• Режим моста. Этот способ раскрывает все преимущества девайса. Позволяет передавать беспроводной сигнал на большие расстояния, где их поймает другой девайс и станет раздавать интернет, как обычный роутер.

Представьте, что вместо того, чтобы тянуть провод через весь участок, вы можете просто закупить пару таких девайсов и установить их в нужных точках. Это сэкономит вам кучу времени, а также уберет волнение по поводу исправности провода и его безопасности.

Характеристики

Теперь поговорим о характеристиках аппарата. Среди них стоит отметить следующие:

• Стандарт Wi-Fi: 4 (802.11n);
• Частота работы передатчика: 2.4 ГГц;
• Скорость вайфай: 150 Мбит/с;
• Мощность основного передатчика маршрутизатора: 23 dBm;
• Режимы работы: мост, повторитель, точка доступа, режим клиента;
• Протоколы обеспечения безопасности: WPA, WPA2;
• Тип антенны: внутренняя, не снимается;
• Коэффициент усиления антенны: 8.2 dBm, 8.5 dBi;
• Ethernet: 1 порт;
• Скорость передачи данных Ethernet: 100 Мбит/с;
• Поддержка Mesh: нет;
• DHCP: есть;
• Многопотоковая передача данных: MIMO 2×2;
• Диапазон рабочих температур: -20℃ ~ 70℃;
• Влажность воздуха: 5% — 95% без конденсации.

Теперь еще раз посмотрите на характеристики. Использовать это оборудование по такой цене в качестве Wi-Fi роутера неразумно.

У него есть только один порт для подключения кабеля, зато избыточно мощные передатчик и антенны. При этом, скорость он обеспечивает не самую большую.

Режимы работы

Теперь поговорим о режимах работы устройства. Их несколько:

1. Точка доступа;
2. Повторитель;
3. Мост.

Про первый пункт нет смысла рассказывать. Он представляет собой обычный маршрутизатор, который стоит дома у всех. Повторитель немного интереснее. Он как бы дублирует основную сеть, полностью повторяя сигнал. Можно использовать Ubiquiti NanoStation Loco M2 и так, мощные передатчики позволят расширить зону покрытия основной сети.

Основной способ использования таких девайсов – это в режиме моста. Такое использование позволяет передавать сигнал на несколько километров. Производитель заявляет, что в случае с парой таких девайсов, стабильная связь обеспечивается на расстоянии до 5 километров. При этом скорость между основной сетью и вторичной уменьшается в два раза.

Репитер является клоном основной сети, тогда как мост образует собственную подсеть с возможностью присвоить уникальное имя и пароль.

Если вам необходимо расширить сеть на пару десятков метров, то используйте репитер. Мост применяется в тех случаях, когда требуется передать сигнал гораздо дальше. При этом на новом месте организуется другая беспроводная сеть со своим паролем. Только обмен данными между такими двумя точками моста режет скорость в два раза из-за постоянного потока данных.

Подключение и первый вход

Долго расписывать подключение к компьютеру нет смысла, оно происходит по той же схеме, что и у других подобных устройств. Сначала подготовьте к подключению компьютер и правильно настройте сетевую карту. Для этого правой кнопкой щелкните по значку компьютера в правом нижнем углу, в выпавшем меню выберите «Параметры сети и интернет». Откроется окно, в котором щелкните по «Настройка параметров адаптера».

В появившемся окне нажмите на активное соединение правой кнопкой и выберите «Свойства». Откроется еще одно окошко, здесь дважды нажмите на «Протокол Интернета версии 4 (TCP/IPv4)». Теперь осталось только поставить адрес 192.1681.21 или какой-то подобный. Главное, не ставьте 20 в конце, потому что этот адрес зарезервирован за роутером.

Теперь открывайте окно любого браузера и в верхней строки пишите IP по умолчанию: 192.1681.20. Открывает первое окно, вводит логин и пароль, по умолчанию это ubnt. Внизу поставьте галочку о согласии со всеми условиями. Дальше сразу откроется основное окно, никаких быстрых настроек тут нет.

Настройка режимов

Теперь вы попали в основное окно изменения параметров устройства. Дальнейшие действия зависят от того, в каком качестве собираетесь использовать маршрутизатор. Сначала приведем пример использования в качестве обычной точки доступа, потому что так потребуется настроить первый аппарат, который будет передавать сигнал интернета дальше.

Точка доступа

Переходим в верхнем меню в раздел Wireless. В Wireless mode выбираем Access Point (режим точки доступа), не забываем проставить в следующей строке галочку WDS. Дальше введите имя в разделе SSID и пароль в Wireless Security для своей будущей сети.

Для пароля ставим следующие настройки:

• Security — ставим WPA2-AES.
• WPA Autentification тип авторизации — PSK.
• WPA Preshared Key — вводим пароль.

Включите airMAX, если оба устройства на мосту будут одинаковыми и от этой фирмы. Это позволит улучшить качество сигнала, что увеличит расстояние передачи данных и снизит число сбоев.

Если вы будете подключать станцию к сети, где роутер автоматически раздает адреса, то стоит проставить настройки на вкладке сети. Перейдите в «Network» и в поле «Bridge IP Address» поставьте DHCP.

Клиент

Теперь переходим к настройке второй станции, которая будет играть роль клиента. Подключитесь к ней с компьютера, используя тот же алгоритм. Лучше сразу поменять её адрес в «Network» или поставить автоматическое его получение. Теперь переходим на вкладку Wireless и выбираем режим работы Station. Окно немного изменится и рядом с SSID появится Select. Нажмите на эту кнопку и выберите сеть из списка. Введите пароль, если его задавали.

Теперь примените все настройки и сохраните изменения. После этого перезагрузите устройство и посмотрите на главную страницу.

На главной странице можно посмотреть силу сигнала, его качество и остальные данные по подключению.

Как обновить прошивку устройства

Лучше всегда держать самую новою прошивку на устройстве, чтобы не было проблем со сбоями и ошибками. Найти на официальном сайте нужный раздел сложно, так что сразу приведем прямую ссылку на нужное устройство. Переходите по ней и загружайте последнее доступное обновление.

Теперь перейдите в сам браузер и откройте раздел SYSTEM, посмотрите в Firmware Version и сравните со скачанным вариантом. Если скачали такую же версию, то обновлять нет смысла. Если нет, то нажмите на кнопку напротив поля Upload Firmware Version и укажите путь до загруженного файла. Нажмите на Upload, дождитесь окончания загрузки и установки. Устройство несколько раз перезагрузиться.

Прошивать можно только при кабельном подключении. При соединении по беспроводной сети этого делать нельзя.

Сброс до заводских настроек

Если у вас пропал доступ к устройству или оно начало вести себя странно, лучше будет сбросить его до заводских настроек. Для этого нажмите и удерживайте кнопку Reset до тех пор, пока индикаторы с тыльной части устройства не «моргнут». Обычно на это хватает 10 секунд. После этого зайдите по стандартному адресу, заканчивающемуся на 20. Пароль тоже поменялся на стандартный. Заново настройте все параметры на устройстве.

Ubiquiti NanoStation Loco M2 является мощным средством для передачи данных на большие расстояния. Используйте его, если хотите настроить обмен данными между двумя удаленными точками. Для других целей покупать такую технику избыточно, потому что основные сильные стороны в виде передатчика, антенн и технологии обмена данными, задействованы не будут.

• Главная
•
• Блог
•
• Обзор и настройка Ubiquiti Nanostation Loco M2

16.10.2017

Уличная точка доступа Ubiquiti Nanostation Loco M2 служит для построения wi-fi мостов на небольших расcтояниях.

Устройство работает на частоте 2.4 Ггц и обладает следующими характеристиками:

Внешний вид.

Ubiquiti Nanostation Loco M2 поставляется в фирменной белой коробке, ставшей в последнее время традиционной.

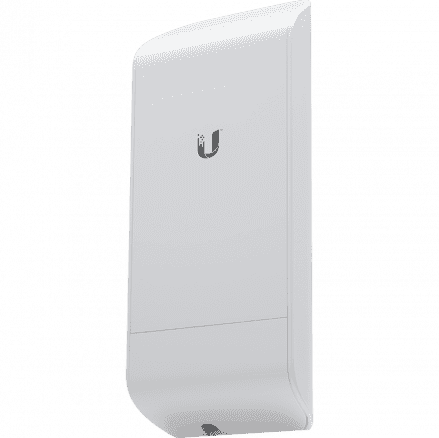

Точка доступа выполнена из качественного цельнолитого пластика, на передней крышке сразу бросается в глаза логотип Ubiquiti.

На задней стороне расположены 6 индикаторов: питание, наличие подключения к LAN и 4 индикатора уровня сигнала.

Под нижней крышкой расположены:

1. Гнездо RJ-45;
2. Кнопка Reset для сброса настроек на заводские параметры.

Комплект поставки включает себя:

Точка доступа имеет встроенную MIMO-антенну с усилением 8 дБи и двойной поляризацией.

Настройка точек в режиме моста

1. Настройка точки доступа

1. Первое подключение

Заводские настройки следующие:

IP — 192.168.1.20

Логин/Пароль: ubnt.

Для подключения присвоим своей сетевой карте IP адрес 192.168.1.11, важно что бы он совпадал с подсетью устройства.

Далее переходит в браузере по адресу: 192.168.1.20

Вводим логин, пароль, выбираем страну и язык (на момент написания страны русский язык все еще не доступен)

Далее переходим на вкладку Wireless

Wireless mode выбираем Access Point (режим точки доступа)

Ставим галочку WDS

Вводим название нашей сети, в нашем случае это ITS-WIFI и ставим галочку

Hide SSID  (лучше поставить ее после монтажа, когда вторая точка уже будет подключена)

Country Code мы выбрали USA для разблокировки всех частот, если этого не требуется можно выбрать Russia

IEEE 802.11 Mode оставляем по умолчанию B/G/N mixed — те все доступные

Chanel Width — ширина канала, чем шире канал — тем больше пропускная способность и больше вероятность ошибок, и наоборот.

Frequency, MHz — выбор частоты канала Можно оставить Auto или выбрать свободный сканируя эфир утилитой AirView.

Output Power — мощность передатчика (не оставляйте мощность на максимальной, после настройки моста рекомендуется уменьшить до оптимальных значений)

Data Rate Module — оставляем по умолчанию Default.

Max TX Rate — модуляция передачи. Влияет на скорость передачи таким же образом, как и ширина канала. Лучше оставить в «Auto».

Настройка безопасности

В разделе Wireless Security указываем настройки безопасности.

1. по паролю:

Security — выбираем алгоритм шифрования, выбираем WPA2-AES.

WPA Autentification тип авторизации — PSK.

WPA Preshared Key —вводим пароль

2. Настройки фильтрации по MAC-адресу

Ставим галочку MAC ACL

Policy выбираем allow и нажимаем ACL

в поле MAC вводим MAC адрес устройства, которое будет подключаться к нашей точки доступа и нажимаем Add и Save.

3. Открытая сеть

Так же можно оставить поле Security пустым, в этом случае к нашему устройству смогут подключиться все кто знает имя сети, что крайне не рекомендуется.

Если к точке доступа будут подключаться только устройства фирмы Ubiquiti с поддержкой Airmax, тогда включаем галочку на первой вкладке airMAX Enable

После того как все настроили нажимаем внизу страницы Change и в появившемся вверху сообщении Configuration contains changes. Apply these changes?

Нажимаем Apply (если нажать Test настройки применяться на 3 минуты и если их не сохранить будут сброшены на предыдущие)

На этом настройка точки доступа завершена.

2. Настройка клиента

Подключаем второе устройство и переходим в браузере по адресу: 192.168.1.20

Вводим логин, пароль, выбираем страну и язык.

Далее переходим на вкладку Network и меняем IP Address на 192.168.1.21 (что бы у устройств были разные IP адреса)

Нажимаем Change и в появившемся вверху сообщении Configuration contains changes. Apply these changes?

нажимаем Apply. После чего наша точка перезагрузиться и будет уже доступна по IP адресу 192.168.1.21, подключаемся и вводим пароль.

Переходим на вкладку Wireless.

Выбираем режим работы Station.

Ставим галочку WDS и в поле SSID нажимаем Select, Loco M2 начнет сканировать эфир. Как только увидим свою сеть выбираем ее на нажимаем Lock to AP

Если на точке доступа включали Airmax, включаем его и на станции. Переходим на первую вкладку и в airMAX Priority ставим Hight

Далее нажимаем Change и Apply что бы сохранить настройки, после чего наше устройство перезагрузиться.

После перезагрузки заходим на вкладку Main.

Если в поле Signal Strength видим уровень сигнала, значит устройство подключилось к точке доступа.

Далее можем проверить скорость соединения, для этого заходим в Tools — Speed Test

В поле Select Destination IP выбираем нашу вторую точку, вводим логин и пароль и нажимаем Run Test.

Если показатели не устраивают, можно попробовать изменить частоты или мощность передатчика.

На этом настройка моста закончена.

1. Главная
2. Каталог
3. Точки доступа
4. NanoStation
5. NanoStation Loco M2

Сравнить модели

Для организации канала связи между двумя точками, находящимися на небольшом расстоянии и в прямой видимости идеально подходят точки доступа Ubiquiti Nanostation Loco m2.

Комплект устройства состоит из:

Точка доступа имеет встроенную MIMO-антенну с усилением 8 дБи и двойной поляризацией.

 Приступим к настройкам оборудования. Первоначальную настройку рекомендуем выполнить на столе, это позволит сразу проверить работоспособность устройств.

1. Настройка в режиме точки доступа.

Устройство имеет по умолчанию IP адрес: 192.168.1.20 и логин/пароль: ubnt.

Для того что бы подключиться к устройству присвоим IP адрес нашего компьютера 192.168.1.11

Заходим в любой браузер и вводим адрес 192.168.1.20

Вводим логин и пароль по умолчанию ubnt, выбираем страну и язык, ставим галочку и нажимаем Login. Попадаем на главную страницу.

Рекомендуем сразу сменить IP адрес устройства, для этого переходим на вкладку Network и меняем параметр IP Adress на свой, у нас будет 192.168.1.200

Нажимаем Change

При первом изменение настроек устройство попросит сменить пароль, вводим текущий ubnt и 2 раза свой новый пароль. Нажимаем Change, после чего устройство перезагрузиться и будем доступно по новому адресу 192.168.1.200

После перезагрузки вводим логин и новый пароль.

Далее переходим на вкладку Wireless

Wireless mode выбираем Access Point (режим точки доступа)

Ставим галочку WDS

Вводим название нашей сети, в нашем случае это Buywifi и ставим галочку

Hide SSID (лучше поставить ее после монтажа, когда вторая точка уже будет подключена)

Country Code мы выбрали Russia, но если требуется разблокировать больше частот и увеличить мощность, лучше выбрать USA

IEEE 802.11 Mode оставляем по умолчанию B/G/N mixed — те все доступные

Chanel Width — ширина канала, чем шире канал — тем больше пропускная способность и больше вероятность ошибок, и наоборот.

Frequency, MHz — выбор частоты канала Можно оставить Auto или выбрать свободный сканируя эфир утилитой AirView.

Output Power — мощность передатчика (не оставляйте мощность на максимальной, после настройки моста рекомендуется уменьшить до оптимальных значений)

Data Rate Module — оставляем по умолчанию Default.

Max TX Rate — модуляция передачи. Влияет на скорость передачи таким же образом, как и ширина канала. Лучше оставить в «Auto».

В настройках Wireless Security выбираем тип шифрования WPA2-AES и вводим пароль который потребуется для подключения к этой точке доступа.

Далее нажимаем Change и Apply устройство перезагрузиться и будет работать в режиме точки доступа.

2. Настройка в режиме Клиента.

 Подключаем 2 точку доступа и вводим адрес 192.168.1.20

Вводим логин и пароль по умолчанию ubnt, выбираем страну и язык, ставим галочку и нажимаем Login. Попадаем на главную страницу.

Так же сразу меняем IP адрес 2 точки на 192.168.1.201

Нажимаем Change, меняем пароль по умолчанию и Apply.

Устройство перезагрузиться и будет доступна по адресу 192.168.1.201.

Вводим логин и новый пароль, далее переходим на вкладку Wireless.

В поле SSID нажимаем Select, откроется новое окно и наша точка начнет сканировать доступные сети.

Находим нашу, которую создали при настройке первой точки доступа (у нас buywifi) выбираем ее и нажимаем Lock to AP.

Далее нажимаем Change и Apply, устройство опять перезагрузиться.

После перезагрузки вводим логин\пароль и если устройство подключилось к точке доступа, мы увидим шкалу сигнала.

Включаем фирменный протокол airMAX.

Переходим на первую вкладку и в поле airMAX Priority и выставляем High.

Далее нажимаем Change и Apply, устройство перезагрузиться.

В целях повышения безопасности, можно спрятать имя сети и настроить на точке доступа фильтрацию по Mac адресам, что бы к нашему устройству могли подключаться только известные устройства.

Для этого зайдем на точку доступа (у нас это 192.168.1.200)

Переходим на вкладку Wireless и ставим галочку Hide SSID что бы скрыть имя сети.

Далее внизу ставим галочку MAC ACL, параметр Policy — Allow и нажимаем ACL.

В новом окне вбиваем разрешенный MAC адреса, которым можно подключаться к этой точке доступа, нажимаем Add и Save.

После нужно так же применить настройки, нажимаем Change и Apply.

На этом настройка моста завершена. Мы рекомендуем так же всегда обновлять прошивки до последней версий. Как обновить прошивку Ubiquiti можно прочитать в нашей статье.

Данная инструкция подходитдля всех устройсва Ubiquiti серии
