Wifi роутер asus rt n65u

Компания Asus славится очень широкими линейками своих продуктов. В номенклатуре ее ноутбуков или материнских плат разобраться очень непросто. Не удалось избежать этой ситуации и в сегменте беспроводных роутеров.

К счастью, это относительно простые устройства и по потребительским характеристикам сравнивать их не очень сложно. Представленный два года назад RT-N56U дал начало новому дизайну как по внешнему виду и конструкции, так и по программному обеспечению и набору функций. Топовые решения Asus — RT-N66U и RT-AC66U — являются сегодня одними из наиболее быстрых домашних роутеров с уникально широким набором возможностей.

Однако время не стоит на месте — развивается элементная база и меняются требования пользователей. Сегодня мы познакомимся с еще одним представителем среднего класса — Asus RT-N65U. Эта модель имеет гигабитные сетевые порты, двухдиапазонную точку доступа, а также два порта USB 3.0.

Впрочем, кроме аппаратных особенностей не стоит забывать и о программном обеспечении. Эти два компонента очень взаимосвязаны и для конечного потребителя важно именно их сочетание. Роутеры Asus здесь имеют определенное преимущество, поскольку многие модели можно использовать не только с официальными прошивками от производителя, но и с созданными силами энтузиастов версиями. Последние обычно более интересны с точки зрения встроенных функций, а также расширенными возможностями по добавлению новых модулей и сервисов.

Комплект поставки

Роутер поставляется в двойной картонной коробке среднего размера. Внешняя оформлена достаточно ярко и интересно. Есть фотография устройства, технические характеристики, описание категорий и вариантов использования. Большинство информации — только на английском языке. Русский использован только для пары маркетинговых предложений. Впрочем, прошивка, утилиты и электронная документация имеют качественную локализацию.

Комплект поставки стандартный: роутер, подставка для вертикальной установки, внешний блок питания 19 В 1,58 А (с тонким штекером, как у последних моделей маршрутизаторов этого производителя), один гигабитный патч-корд, компакт диск с программами, гарантийный талон и руководство по быстрому началу работы на нескольких языках.

На сайте производителя можно скачать обновления программного обеспечения и различные документы. Данная модель обеспечивается трехлетней гарантией от производителя.

Внешний вид

Дизайн модели повторяет использованный полтора года назад для RT-N56U. Он прекрасно смотрится на выставках и витринах магазина, однако с практической точки зрения не очень удобен.

Штатный вариант установки модели — вертикально на комплектной подставке. Она имеет утяжелитель и резиновое покрытие на основании, так что устойчивость в принципе неплохая. Но это только пока вы не решите подключить три-четыре сетевых кабеля и пару USB.

Теоретически можно попробовать разместить роутер и горизонтально, но в этом случае вероятно снижение эффективности системы охлаждения, что может привести к нестабильной работе. Во время тестирования замечаний к температурному режиму не было.

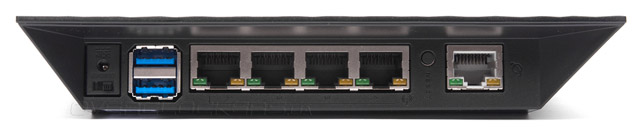

Все разъемы и большинство органов управления находятся в нише на задней панели, сверху вниз: WAN, кнопка сброса, четыре порта LAN, два порта USB 3.0, вход блока питания с выключателем (маленьким и неудобным). Сетевые порты имеют встроенные индикаторы скорости и активности.

Отметим, что WAN «переехал» в верхнюю часть устройства, что не очень хорошо с точки зрения внешнего вида и устойчивости, поскольку именно этот кабель подключается в подавляющем большинстве случаев. В нижней части противоположного края есть кнопка WPS. Она легкодоступна и, в то же время, не портит внешний вид.

Передняя панель роутера имеет глянцевое покрытие с красивой структурой, явно привлекающее внимание и рассчитанное на демонстрацию друзьям. В нижнем левом углу есть хромированный логотип производителя, а в правой части вертикально находятся светодиодные индикаторы — питание, Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, Интернет, LAN и USB.

Аппаратная конфигурация

Компактный корпус модели не располагает к его вскрытию, так что для определения конфигурации использовался доступ к консоли через telnet и информация из сети Интернет.

Роутер основан на платформе Ralink. Центральный процессор RT3883 (MIPS 74Kc, 500 МГц) имеет встроенный радиоблок, который в данном случае работает на 5 ГГц в режиме 3T3R со скоростями подключения до 450 Мбит/с. Для реализации 802.11b/g/n на 2,4 ГГц дополнительно установлен RT3352F (2T2R, до 300 Мбит/с). Интересно, что чип представляет собой полноценный SoC c CPU 400 МГц, но в этой модели он подключен необычным образом в режиме iNIC (Intellegent NIC) — не через шину PCIe, а непосредственно к внутреннему коммутатору через гигабитный порт RGMII. При такой схеме подключения Wi-Fi точка 2,4 ГГц представляет из себя автономный внешний сетевой адаптер, управляемый собственным CPU, что разгружает основной процессор при обслуживании клиентов этого диапазона.

Объем основной оперативной памяти модели составляет 128 МБ, прошивка записана в чип флэшпамяти на 16 МБ. Гигабитные порты обслуживает коммутатор Realtek RTL8367RB, в нем предусмотрена поддержка Jumbo Frames, но их реальная работа зависит от прошивки.

Еще одной интересной особенностью рассматриваемой модели является наличие двух портов USB версии 3.0. Как мы помним по прошлым обзорам, многие роутеры при работе с накопителями по USB 2.0 обеспечивали по сети скорости на уровне 10-20 МБ/с. Возможно, что как раз обновленный интерфейс поможет увеличить эти цифры. Что касается RT-N65U, то для реализации нового стандарта в нем установлен чип ASMedia ASM1042, давно знакомый по тестам материнских плат.

Основные микросхемы скрыты под металлическим экраном, который также используется и для передачи тепла на массивный алюминиевый радиатор. Этого варианта вполне достаточно для любых нагрузок при работе в стандартных условиях. Антенны устройства реализованы на самой печатной плате. Есть возможности подключения внешних вариантов через микроразъемы. Отметим также наличие контактных площадок для консольного порта.

Отметим, что на отечественном рынке использованная в устройстве платформа встречается относительно нечасто (вспомнить можно разве что адаптер Asus EA-N66).

Настройка и возможности

Прошивка и ее возможности у роутеров Asus нами описывались уже много раз. Так что в данном тестировании мы решили отойти от традиционной схемы и использовать альтернативный вариант, созданный на базе официальной версии нашим соотечественником. Информацию об этой версии и образы прошивки можно получить на сайте Asus RT-N56U/RT-N65U custom firmware. Отметим, что проект достаточно часто обновляется, так что, возможно, на момент публикации статьи релиз уже будет отличаться от использованной нами версии 3.0.3.7-072.

Штатная прошивка предоставляет многие из описанных ниже возможностей и, если вас интересует только выполнение базовых функций роутера, ее может быть и достаточно.

Впрочем, надо понимать, что за сходным внешним видом веб-интерфейса скрывается практически полностью переработанный по сравнению с оригинальной прошивкой программный код. Учитывая, что обе разработки не стоят на месте, а развиваются, их детальное сравнение может достаточно быстро утратить актуальность. Поэтому мы приведем здесь только краткий перечень особенностей альтернативной версии:

• оптимизации кода обработки сетевых пакетов, существенно увеличивающие производительность в некоторых режимах;
• многочисленные исправления встроенных модулей (работы с файловой системой NTFS, аппаратного NAT, беспроводных точек доступа);
• связанные с аппаратным обеспечением функции: настройка функций кнопки WPS, управление светодиодными индикаторами, выбор региона и режим клиента для беспроводных модулей, настройка и диагностика портов сетевого коммутатора, реализация сценариев работы с VLAN, поддержка аппаратного IGMP Snooping в коммутаторе;
• новые внутренние сервисы: сервер SSH, сервер и клиент VPN (включая L2TP и OpenVPN), поддержка сертификатов HTTPS, поддержка редактирования скриптов для автоматизации различных действий, практически полное исключение необходимости перезагрузки роутера при изменении параметров, авторизация ISP KABiNET;
• расширенные возможности работы с USB устройствами: поддержка хабов, расширенный список совместимых файловых систем для накопителей, сервер NFS, утилиты Transmission и Aria2, большое число совместимых модемов (включая модели для 4G/LTE и работающие в режиме NDIS), печать через порт TCP/IP RAW, поддержка систем управления пакетами программ Entware/Optware.

Список потерь гораздо короче: в настоящий момент отсутствуют функция AiCloud и родительский контроль в оригинальном графическом виде.

Интерфейс прошивки представлен на английском и русском языках. Внешний дизайн отличается от официальной версии. В частности, использованы другие сочетания цветов и шрифт, тогда как структура в целом сохранена. Для многих пунктов настроек (но не всех) есть всплывающие подсказки.

В верхней части окна расположен блок мониторинга состояния роутера — загрузки процессора и оперативной памяти, а также время работы. Рядом есть модуль для быстрого доступа к настройкам беспроводных сетей, обновления прошивки и перезагрузки.

Основное меню находится в левой части окна. Страница «Карта сети» имеет несколько закладок, которые позволяют быстро оценить статус подключения к интернету, беспроводных сетей, подключенных клиентов и USB-устройств.

Для реализации удобного и безопасного доступа к локальной сети в роутере предусмотрен сервер VPN. Он поддерживает протоколы PPTP, L2TP и OpenVPN. Отметим полезную возможность указания для подключаемых клиентов IP-адресов.

Учитывая, что в прошивке уже присутствуют компоненты для работы клиента VPN, реализация данной функции для подключения к удаленным сетям не потребовала больших изменений. В данном случае можно настроить одно подключение по протоколу PPTP, L2TP или OpenVPN.

Раздел «Сетевой трафик» позволяет удобно просматривать в реальном времени графики загрузки сетевых соединение по каждому интерфейсу — WAN, LAN, Wi-Fi 2,4 ГГц и Wi-Fi 5 ГГц. Здесь же можно узнать общие объемы принятых и отправленных данных по дням за последний месяц.

Такие же красивые графики есть и для загрузки процессора и оперативной памяти роутера. Они приводятся в разделе «Системные ресурсы».

Все остальные параметры работы роутера, собранные почти на полусотне страниц, находятся в разделе «Дополнительно». Впрочем, не стоит считать, что в него не придется заглядывать. Как минимум настроить интерфейсы все-таки придется.

Для подключения к интернету поддерживаются все популярные типы соединений: IPoE, PPPoE, PPTP и L2TP. К набору доступных опций замечаний нет. Предусмотрена смена MAC-адреса, поддержка ISP KABiNET и 802.1x.

Можно выделить один или несколько портов LAN для подключения IPTV-приставок (организуется мост с портом WAN). Также возможна работа с тегированным (VLAN) трафиком для ТВ-трансляций.

Для обеспечения внешнего доступа с динамическим адресом есть встроенный клиент DDNS с поддержкой дюжины сервисов. Удобно, что в случае работы с «серыми» адресами роутер предупредит об этом пользователя.

Доступ к внутренним серверам обеспечивается технологиями DMZ, UPnP и настраиваемыми правилами трансляции портов.

На страницах параметров локального сегмента сети тоже можно найти много интересного. Традиционно есть возможность изменения собственного адреса роутера, настройки сервера DHCP (включая резервирование адресов) и задание собственных маршрутов. Дополнительно есть опции работы с потоками мультикаст, встроенный сервер udpxy, настройка сетевого коммутатора (включение Jumbo, управление портами), встроенный сервис Wake-on-LAN.

Отметим, что роутер поддерживает работу и с протоколом IPv6 включая туннели SIT 6in4/6to4/6rd, нативный IPv6 с получением Prefix Delegation (IA-PD) по DHCPv6, Stateless DHCPv6 сервер для LAN клиентов, брандмауэр IPv6 для локального трафика (проверку транзитного трафика планируется реализовать в ближайшее время).

Настройки беспроводных сетей для диапазонов 2,4 и 5 ГГц почти одинаковые. Основные параметры состоят из расписания работы, имени сети, режима, номера и ширины канала, контроля доступа (открытая сеть, WPA/WPA2 с паролем и сервером RADIUS, 802.1x с сервером RADIUS), мощности передатчика и региона. Последний пункт позволяет выбрать в том числе и расширенный набор каналов для диапазона 5 ГГц, что может пригодиться для некоторых клиентов. В дополнение к основным сетям можно создать и гостевые. Для них указывается собственное имя, параметры контроля доступа и расписание. Обычно клиенты этих сетей не имеют доступа к сегменту LAN и не могут общаться между собой, но это поведение можно и отключить.

Для дополнительной защиты сетей предусмотрены фильтры MAC-адресов. На странице «Профессионально» приводятся еще по два десятка опций для каждого диапазона, в том числе число потоков для приема и передачи, WMM, скорость мультикаст, преамбула и другие.

Беспроводные модули роутера также способны работать в режиме моста или беспроводного клиента, так что при необходимости можно использовать данную модель как медиаадаптер для подключения через Wi-Fi не имеющих такой возможности сетевых клиентов.

В разделе «Брандмауэр» представлены функции фильтрации и контроля трафика. В частности здесь можно разрешить удаленный доступ к различным сервисам роутера, защиту от атак DoS и SYN Flood, ответ на ping со стороны порта WAN, ALG для некоторых протоколов, прохождение пакетов клиентов VPN через роутер. Пользователь может блокировать URL с заданными ключевыми словами и ограничить доступ в сеть клиентов по MAC-адресам. Сохранилась и возможность задания правил фильтров для трафика LAN—WAN с использованием IP-адресов и портов источника и получателя. Все указанные варианты допускают использование расписания.

В разделе «Администрирование» находятся пункты обновления прошивки, работы с конфигурацией, выбора режима работы (роутер или точка доступа), изменения пароля администратора, настройки портов интерфейса, установки часов. Дополнительно можно использовать отправку журнала на сервер syslog, включить серверы tenlet или ssh, настроить функции кнопки WPS и работу светодиодных индикаторов, отредактировать некоторые системные скрипты, запустить команду в консоли.

Для проверки состояния устройства, кроме представленной в шапке страниц информации, можно использовать несколько специальных страниц. «Статус интерфейсов» показывает текущие режимы и статистику работы проводных портов устройства и параметры беспроводных точек доступа и подключенных к ним клиентов.

«Системный журнал» кроме стандартного списка событий позволяет посмотреть таблицы аренды адресов DHCP, трансляции портов, маршрутизации и текущих соединений.

Работа с USB-устройствами

Наличие двух портов USB существенно расширяет возможности роутера и позволяет использовать его с накопителями, принтерами и модемами. Причем в первом случае дело не ограничивается функцией сетевого хранения файлов. Отметим, что в рассматриваемой прошивке поддерживается также работа с USB-хабами, так что можно одновременно иметь более двух периферийных устройств.

Жесткие диски в флэшнакопители могут иметь несколько разделов с файловыми системами FAT12/16/32/exFAT, NTFS или EXT2/3/4. Поддерживаются режимы энергосбережения и отключение двигателя винчестеров. Безопасное отключение возможно через веб-интерфейс или настройкой кнопки WPS на эту функцию.

Для доступа к данным по сети используются протоколы SMB, FTP и NFS. Первые два можно использовать без контроля прав или же запрограммировать в роутере требуемых пользователей с указанием их паролей. После этого можно будет предоставить им индивидуальные права на расположенные на разделах папки.

Встроенный мастер AiDisk поможет настроить удаленный доступ к накопителю с использованием DDNS и FTP. Хотя конечно для подготовленных пользователей он не нужен.

Для измерения скорости работы с режиме сетевого накопителя использовался внешний жесткий диск с интерфейсом USB 3.0, который при подключении к ПК выдает скорости чтения и записи на уровне 65 МБ/с на потоковых операциях с файловой системой NTFS.

Тестирование проводилось с файловыми системами FAT32, NTFS, EXT2/3/4 при доступе к данным по протоколам SAMBA и FTP. Измерялась скорость чтения и записи файла большого объема.

Результаты показывают, что использование порта USB 3.0 позволяет получить неплохую прибавку к скорости работы по сравнению с прошлой версией стандарта. Максимальные показатели составляют более 30 МБ/с при чтении и около 20 МБ/с при записи. FTP, как обычно и бывает, обеспечивает лучшие скорости относительно SMB. Если же говорить о таких популярных сценариях, как просмотр HD-видео, то проблем здесь не будет. В случае не очень больших объемов данных на клиентах эту возможность можно использовать и для резервного копирования данных.

Для работы с принтерами можно использовать протоколы TCP/IP RAW и LRP, а для МФУ пригодится реализация USB-через-сеть, требующая установки на клиенте соответствующего программного обеспечения, существующего только в версии под Windows.

С роутером можно использовать 3G/4G-модемы, включая поддерживающие интерфейс NDIS современные устройства, что позволяет рассчитывать на высокую скорость работы в сетях четвертого поколения. Тестирование показало, что с Huawei E392 и оператором «МегаФон» можно получить более 35 Мбит/с на загрузку и почти 20 Мбит/с на передачу (напомним, что данные показатели существенно зависят от условий приема и нагрузки на сеть).

Что касается возможных сценариев использования модема, то в настоящий момент реализован достаточно удобный вариант — при подключении модема роутер сам переключается на него, при отключении — возвращается на проводное подключение. При необходимости переключение в оба направления можно осуществить и через веб-интерфейс.

При подключении внешних накопителей можно использовать и другие дополнительные сервисы роутера, в частности системы автономной загрузки файлов и медиасерверы. Первые представлены известными программами Transmission (BitTorrent и Metalink) и Aria2 (HTTP/HTTPS, FTP, BitTorrent и Metalink). Для выбора рабочего накопителя пользователь должен перед запуском модулей создать на нем соответствующую папку.

Transmission имеет собственный веб-интерфейс для управления заданиями. В случае его использования на разделе с EXT4 с дюжиной популярных задач нам удалось получить скорость загрузки около 3 МБ/с, при этом вычислительные ресурсы роутера были задействованы практически полностью.

Для работы с Aria2 штатного веб-интерфейса не предусмотрено, так что установить его или дополнительного клиента придется самостоятельно. Проверка при тех же условиях показала, что эта программа способна обеспечить немного большую производительность — файлы загружались на скорости 4,5-5 МБ/с.

Для работы с p2p рекомендуется использование файловой системы EXT4, для которой в данной версии прошивки реализована функция преаллокации файлов больших размеров. Это позволяет практически моментально выделять требуемое место, существннно сократить фрагментацию и обеспечить в дальнейшем высокую и стабильную скорость работы с данными по сети, что особенно важно для видеозаписей высокого качества.

Медиасервер UPnP/DLNA реализован на базе программы minidlna. В его настройках указываются директории для индексации медиафайлов. Поддерживается большинство популярных форматов медиафайлов, в том числе jpeg, mp3, aac, m4a, wma, flac, avi, mpeg, mp4, mkv, wmv, m2ts и другие.

Сервер iTunes базируется на утилите Firefly. После его включения можно через собственный веб-интерфейс указать требуемые параметры работы, включая выбор папок для индексации. Сервер поддерживает работу с аудио файлами форматов mp3, m4a, flac и alac.

В случае если, данных возможностей не хватает или же есть необходимость в реализации менее популярных задач, можно воспользоваться встроенной поддержкой систем управления пакетами Optware или Entware.

Производительность

Обсуждения последних публикаций в разделе Коммуникации: сети и сетевые технологии нашей конференции показывают, что у многих пользователей есть вполне практический интерес к гигабитным решениям. Используемый нами для тестирования производительности роутеров стенд явно уже не справлялся с высокими скоростями в режиме PPPoE, поэтому мы его усовершенствовали, заметно подняв планку для данного сценария. Однако детали еще не финализированы полностью, поэтому прямое сравнение полученных в этой статье результатов с другими материалами будет не очень корректным. Кроме приведенных цифр, было проведено и несколько дополнительных тестов (на старом стенде и/или официальной прошивке), на которые мы будем ссылаться, но конкретные результаты приводить не будем, чтобы не вносить путаницу.

На первом графике приводятся скорости маршрутизации с указанной выше альтернативной прошивкой. Проверялись режимы IPoE, PPPoE, PPTP и L2TP с одним, двумя и шестнадцатью потоками. После сброса настроек в роутере были только установлены пароли на Wi-Fi, а также выбраны параметры необходимого режима. Для данного тестирования L2TP использовался модуль RP-L2TP. Проверка на стенде прошлой версии показала, что отличий в скорости с xL2TPD практически нет.

Скорость работы с соединениями IPoE и PPPoE составляет более 800 Мбит/с, что обеспечивается поддержкой аппаратного NAT в этих режимах. PPTP может работать примерно на 250 Мбит/с, а L2TP как обычно самый медленный — около 150 Мбит/с. Сравнение результатов с полученными на старой версии стенда показало, что его обновление коснулось только режима PPPoE, остальные цифры очень близки. Стоит заметить, что скорость работы в режимах PPTP и L2TP по сравнению со стоковой прошивкой выше примерно в два раза.

Так что рассматриваемая модель может быть рекомендована и для гигабитных подключений в режимах IPoE и PPPoE. А уж со стандартными каналами до 100 Мбит/с включительно она справится без каких-либо проблем.

Проверить одновременную работу с сетью провайдера и интернетом в новой конфигурации мы пока не можем, но на старой роутер хорошо показал себя, обеспечив во всех режимах более чем 700 Мбит/с общей скорости без каких-либо затруднений.

Вторая группа тестов — проверка производительности встроенного сервера VPN. Исследовались реализации PPTP, L2TP и OpenVPN. Первые два — с шифрованием MPPE 128 и без, для последнего использовалась конфигурация с BF-CBC и LZO. Клиентом выступали встроенная в Windows 7 программа и официальная утилита OpenVPN версии 2.3.2. Тесты проводились в восемь потоков в одном или двух направлениях, для полученных трех значений находилось среднее для сокращения объема данных и удобства представления на графике.

При отсутствии шифрования можно рассчитывать на скорости 60—200 Мбит/с в зависимости от типа подключения к сети Интернет и выбранного для сервера протокола. Использование MPPE 128 бит снижает показатели до 30-40 Мбит/с. Сервер OpenVPN на данной платформе обеспечивает скорость работы до 15 Мбит/с.

Тестирование скорости работы беспроводных модулей роутера проводилось на сегменте LAN—WLAN в восемь потоков с использованием нескольких моделей адаптеров. Для сравнения с другими роутерами был выбран уже известный TP-Link TL-WDN4800 (802.11n, 2,4 и 5 ГГц, до 450 Мбит/с). Дополнительно мы проверили несколько новинок на разных чипсетах с поддержкой стандарта 802.11ac — Asus USB-AC56, Intel Dual Band Wireless-AC 7260 и Netgear A6200. В случае использования диапазона 2,4 ГГц они работают на скоростях до 300 Мбит/с, что как раз соответствует возможностями тестируемого роутера. Что касается диапазона 5 ГГц, то с Asus RT-N65U их максимальная скорость подключения также равна 300 Мбит/с (режим 2T2R с шириной канала 40 МГц), тогда как роутер на 5 ГГц способен и на большее. С этими устройствами нам интересно посмотреть, насколько хорошо обеспечивается совместимость и не будет ли проблем с подключением и скоростью работы. Расстояние между роутером и клиентами составляло около четырех метров, в эфире присутствовало несколько соседних сетей на 2,4 ГГц.

TP-Link TL-WDN4800 в диапазоне 5 ГГц выступил очень хорошо — скорость работы во всех сценариях превышает 230 Мбит/с. В 2,4 ГГц результаты ожидаемо ниже, но для использованного оборудования они также выглядят неплохо. Все три новичка в диапазоне 5 ГГц показывают похожие цифры около 200 Мбит/с, только Netgear немного отстает. На 2,4 ГГц есть некоторые отличия в скорости, но существенными их назвать сложно. Лучший результат в этом диапазоне у Asus, а что касается Netgear, то, возможно, есть определенные тонкости совместной работы у решений на Broadcom с данным роутером (или его чипсетом). В целом к работе беспроводных точек доступа в Asus RT-N65U замечаний нет.

Выводы

По своим техническим характеристикам Asus RT-N65U выглядит сегодня достаточно привлекательно. Он имеет гигабитные сетевые порты, поддерживает два диапазона Wi-Fi и оборудован парой портов USB 3.0. При этом модель основана на быстром процессоре и имеет большой объем оперативной памяти, что положительно сказывается на производительности и позволяет реализовать дополнительные сервисы.

Дизайн устройства аналогичен некоторым другим моделям этого производителя среднего уровня. С точки зрения качества изготовления замечаний к роутеру нет, однако некоторые элементы выполнены не очень удачно. В частности, порт WAN расположен в верхней части корпуса, который рассчитан только на вертикальную установку, а выключателем питания пользоваться неудобно. Компактные размеры можно было бы записать в плюсы, однако ограниченные варианты размещения нивелируют эту особенность.

Штатное программное обеспечение аналогично ранее рассмотренным устройствам данного производителя. Оно обеспечивает неплохую производительность, достаточно стабильно в работе, а также имеет несколько дополнительных функций, связанных с использованием портов USB.

Однако в этом материале мы тестировали устройство с альтернативной версией прошивки, созданной отечественными энтузиастами. Мы не встретили никаких проблем с ее установкой и использованием. С точки зрения скорости она показала отличные результаты в тестах маршрутизации и беспроводных коммуникаций, в некоторых сценариях существенно опередив штатную версию. Кроме того, в ней было исправлено много недочетов оригинального кода. Справедливости ради стоит заметить, что некоторые из них достаточно специфические и многим пользователям могут и не встретиться. Но самым важным отличием этой версии является существенно увеличенный набор дополнительных сервисов и функций.

Часть из них расширяет возможности использования портов USB. Отметим здесь поддержку хабов, эффективную реализацию современных файловых систем, удобную и быструю работу с 3G/4G-модемами, сервисы автономной загрузки файлов, сервер NFS, поддержку систем управления пакетами. Другие ориентированы на более профессиональное использование: сервер и клиент VPN, поддержка VLAN, сервер SSH, работа со скриптами. Это позволяет реализовать на базе устройства достаточно сложные сервисы и сетевые проекты.

Устройство уже давно присутствует на локальном рынке. Средняя стоимость роутера на момент написания статьи составляла около 4000 рублей. Это примерно в два раза больше, чем у самых доступных двухдиапазонных моделей с 802.11n и гигабитными портами, и в два раза меньше, чем у топовых роутеров последнего поколения с 802.11ac. Так что выбор не такой уж и простой, а для принятия правильного решения стоит внимательно отнестись к своим требованиям, планируемой нагрузке и решаемым задачам.

29-03-2013

Уже более года в Украине имеется возможность использовать для организации беспроводных сетей оборудование, работающее на частоте 5 ГГц. Практически все устройства, способные работать на частоте 5 ГГц, поддерживают и более привычную пока частоту 2,4 ГГц. Стоит отметить, что в диапазоне 5 ГГц используется в три раза меньше каналов, нежели в диапазоне 2,4 ГГц, но пока реальность такова, что пользоваться более высокими частотами удобнее, поскольку эфир на них не перенасыщен.

О нескольких двухдиапазонных маршрутизаторах мы уже рассказывали. Это были модели ASUS RT-N56U и ASUS RT-N66U. Сегодня же речь вновь зайдет о продукте ASUS, на этот раз героем нашего обзора становится маршрутизатор ASUS RT-N65U.

Он, как и многие другие решения ASUS, помимо богатого функционала способен блеснуть и эффектным дизайном.

Технические характеристики

Все цены на Asus+RT-N65U

Маршрутизатор ASUS RT-N65U

Маршрутизатор прибыл к нам в виде OEM-решения, без упаковки, поэтому соответствующую часть традиционной программы обзора опускаем. В комплекте мы получили лишь подставку и адаптер питания, хотя розничный покупатель получит еще и диск с документацией и вспомогательным ПО, руководство по быстрой настройке, а также патч-корд.

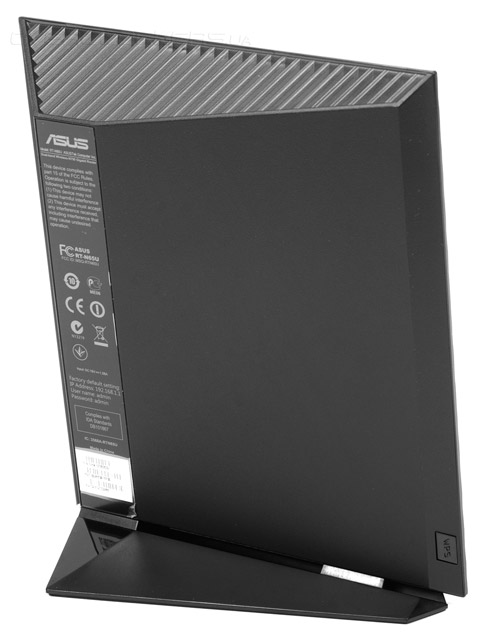

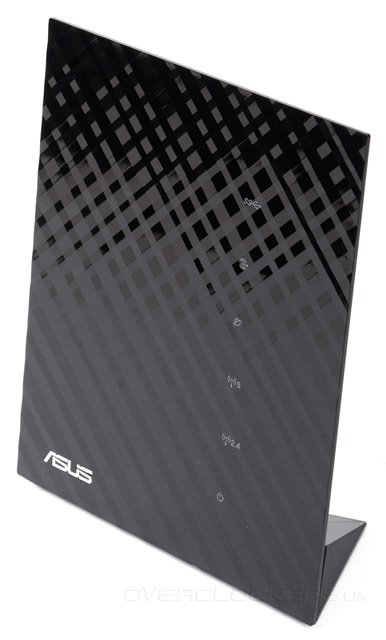

В оформлении ASUS RT-N65U использован фирменный дизайн «Black Diamond Style». Клинообразный черный глянцевый корпус имеет интересную рельефную поверхность, небольшие ромбики повернуты под разными углами. Благодаря этому происходит переливание отражаемого света при изменении угла взгляда.

За внешнее оформление маршрутизатору достается высший балл. Особенно эффектно он смотрится, будучи установленным прямо на столе в вертикальном положении. Для этого предусмотрена специальная подставка. Кстати, судя по отсутствию на тыльной поверхности корпуса резиновых ножек, это единственный вариант размещения, предусмотренный дизайнерами, поэтому в дальнейшем описании будем придерживаться именно его.

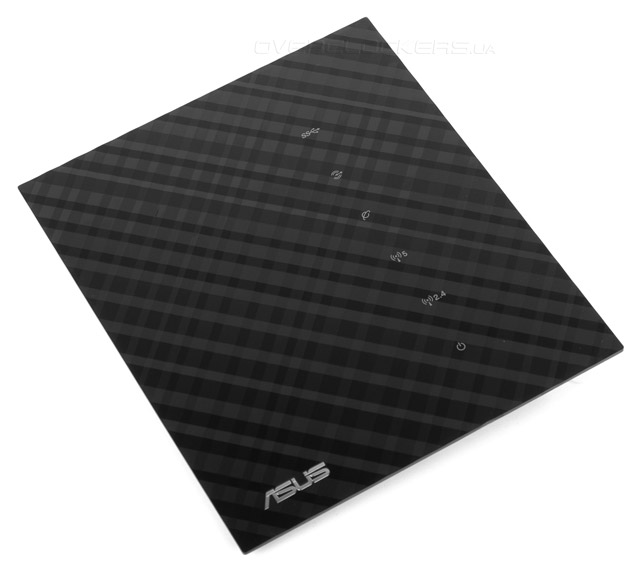

Хотя, разумеется, никто не запрещает установить устройство горизонтально, но в случае если поверхность, на которую оно устанавливается, например, стол, то стоит проследить, чтобы маршрутизатор, поддавшись «вредному» воздействию подключенных к нему кабелей, не оказался на полу.

Отметим также, что отсутствуют не только ножки для горизонтальной установки, но и проушины для настенного монтажа. Негоже прятать такую красоту в труднодоступные места!

Вернемся к лицевой панели. У ее правого края расположился вертикальный ряд индикаторов активности портов USB, LAN, WAN, беспроводных модулей и индикатор питания. Светятся они не обычными точками, а будто четырехлучевые звезды – в темноте выглядит превосходно!

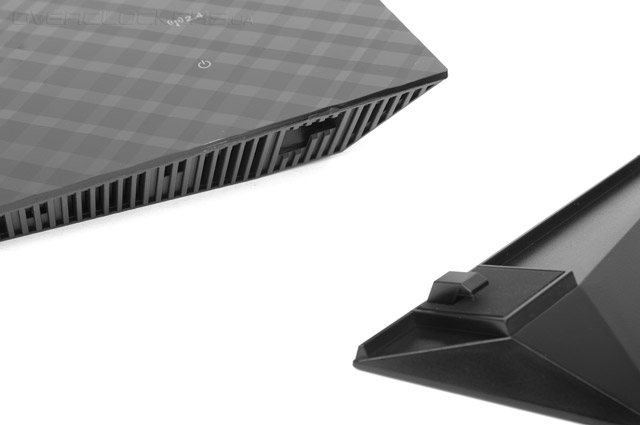

Верхнюю и нижнюю грани заняли вентиляционные решетки. На нижней также имеются разъемы для монтажа подставки.

На левом торце расположена кнопка WPS, инициирующая режим быстрой настройки беспроводной сети, а широкий правый занимают все имеющиеся порты и разъемы.

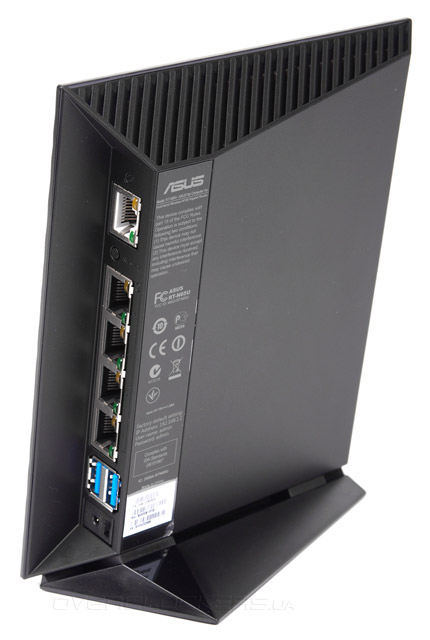

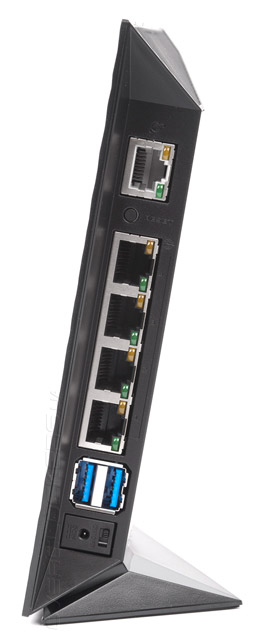

Здесь присутствуют: гнездо для подключение адаптера питания с расположившимся рядом слайдером включения и отключения устройства, два порта USB 3.0, 4 порта LAN, кнопка сброса настроек и порт WAN.

Приятно радует присутствие двух портов USB 3.0. Как обычно, их можно использовать для организации общего доступа к принтеру, подключения 3G-модема или файлового хранилища. В последнем случае вы получите не только доступный объем для хранения данных, но и высокую скорость их передачи.

Программное обеспечение

Вариантов настройки ASUS RT-N65U достаточно много. Самый простой – это использование технологии WPS. С ее помощью в несколько кликов мышью можно настроить защищенное соединение через встроенный в Windows 7 алгоритм и кнопку WPS на корпусе устройства. В таком варианте система сама подключится к настроенной беспроводной сети.

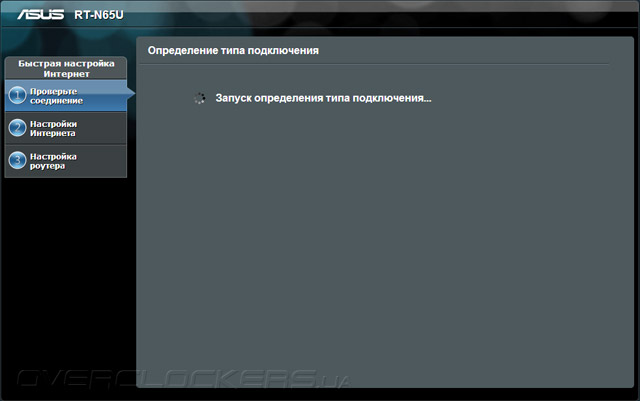

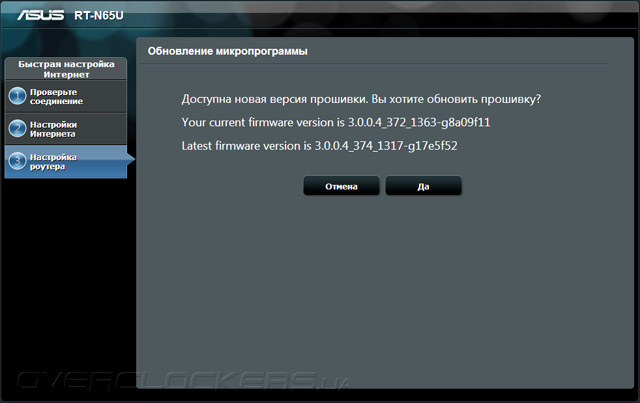

Имеется и встроенный мастер быстрой настройки. Всего четыре шага – и сеть создана.

Но это лишь базовые настройки, которых для полноценного конфигурирования недостаточно. Для более гибкой настройки маршрутизатора предусмотрен удобный и интуитивно понятный WEB-интерфейс. Доступ к нему можно получить, введя в адресной строке браузера IP-адрес 192.168.1.1, и указав логин и пароль.

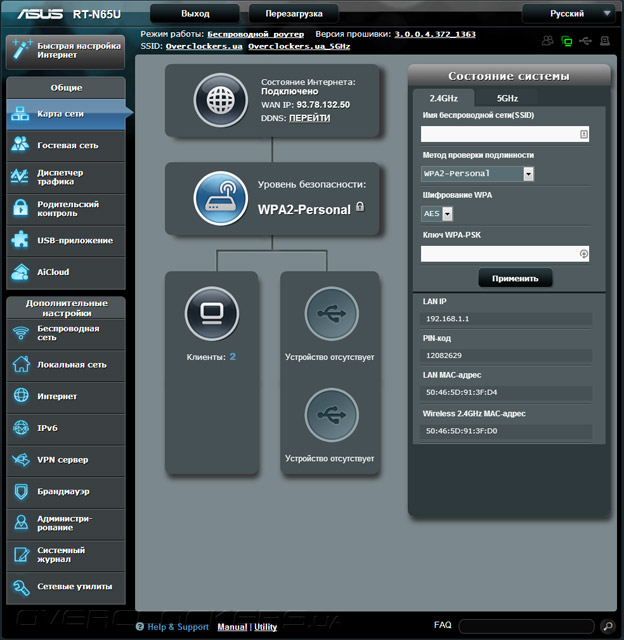

В разделе «Карта сети» доступна информация о состоянии подключения, способе шифрования, подключенных клиентах и USB-устройствах.

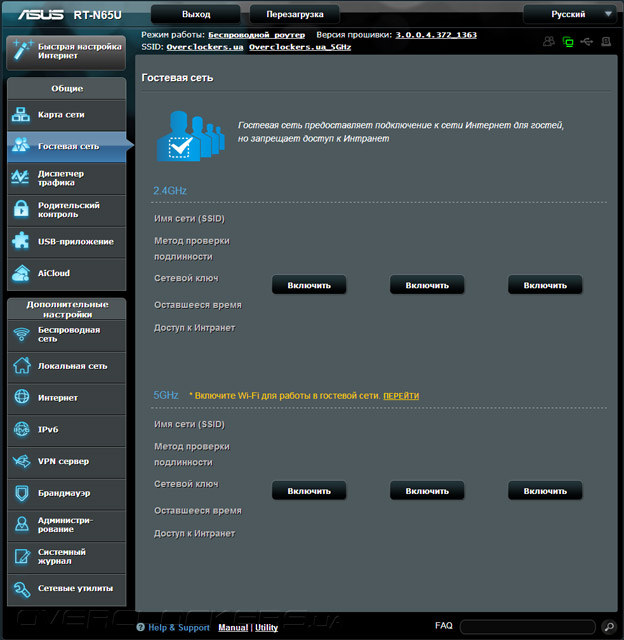

На странице «Гостевая сеть» можно настроить по трех дополнительных сети для каждого частотного диапазона. Они могут иметь другой ключ либо не иметь его вовсе, а клиентам можно запретить или разрешить доступ к интернету.

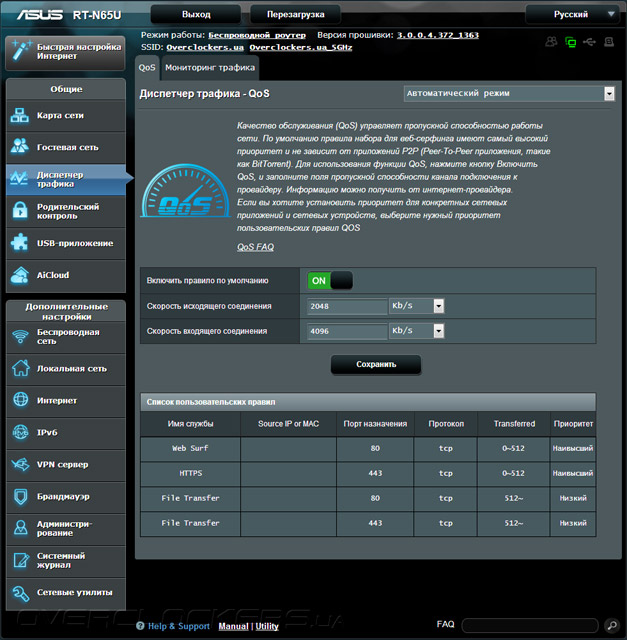

«Диспетчер трафика» позволяет ограничить скорость загрузки файлов из интернета или отдачи их в сеть.

Доступна настройка приоритетов и правил.

Имеется и монитор трафика, но в нем можно посмотреть только общую загрузку каналов, выделить отдельного пользователя нельзя. Несмотря на несколько урезанный функционал, опция весьма полезна.

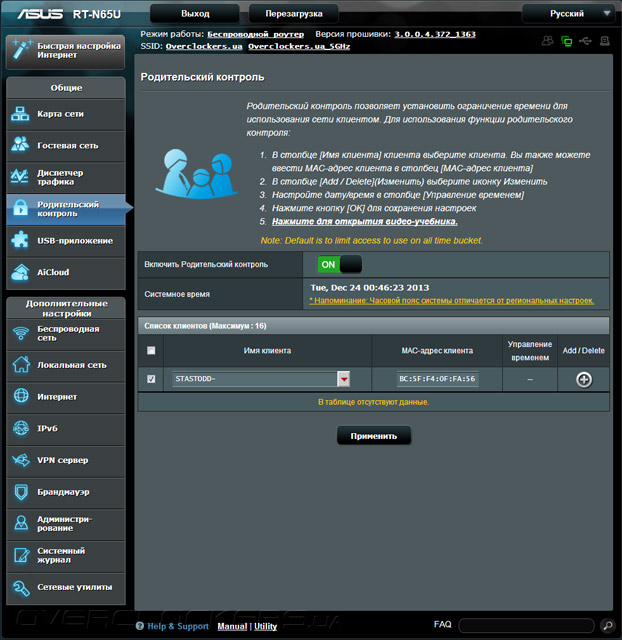

Функция «Родительский контроль» позволяет ограничить доступ к всемирной паутине отдельных пользователей, указав их MAC-адрес или имя. Доступно ограничение в рамках отдельных временных интервалов.

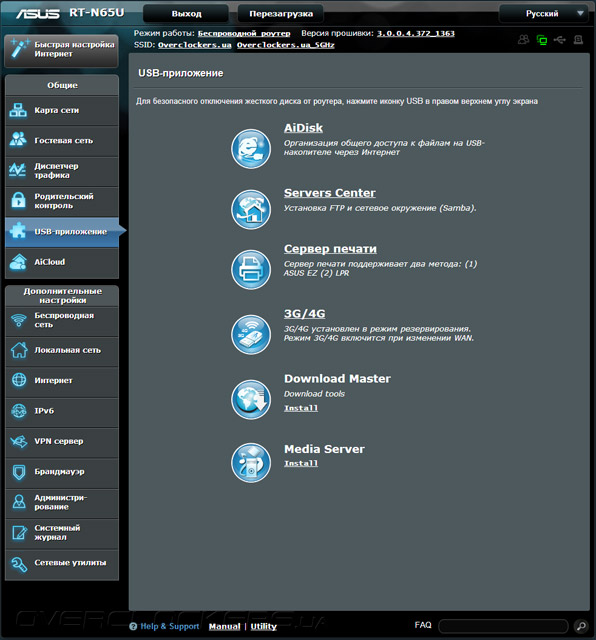

Раздел «USB-приложение» содержит возможности конфигурирования подключенных USB-устройств. Подключенный накопитель можно сделать доступным как по SAMBA, так и по FTP с указанием прав доступа для отдельных пользователей. Есть настройка сервера печати при подключении принтера. Предусмотрены отдельные настройки и для 3G-модемов. 3G можно использовать как в качестве основного, так и в качестве резервного канала.

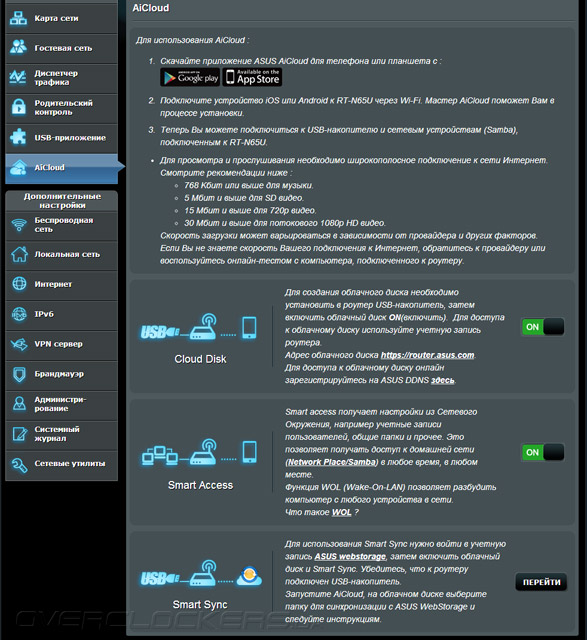

Важной особенностью маршрутизатора является наличие облачного сервиса AiCloud. С его помощью можно создать свое собственное облачное хранилище на подключенном USB-диске. Также можно организовать доступ к своей сети из любого места мира. Процесс настройки подробно описан и довольно прост.

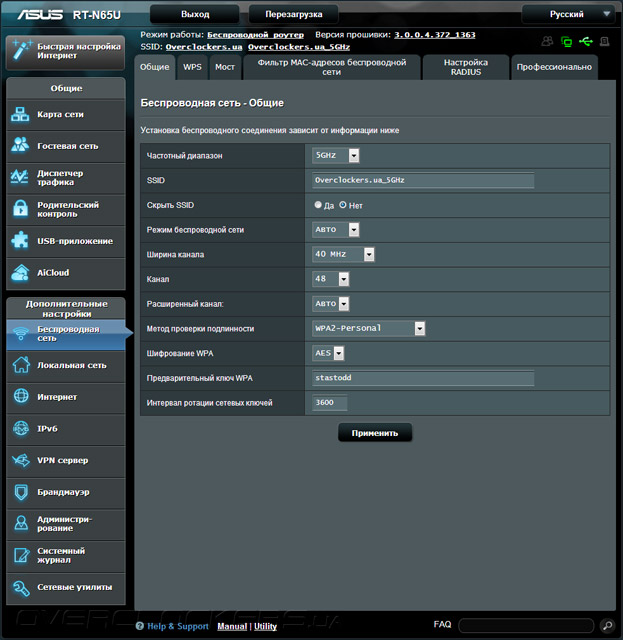

Пункт «Общие» раздела «Беспроводная сеть» позволяет задать имя сети, номер канала, режим работы Wi-Fi-интерфейса, метод авторизации, тип шифрования. Все это можно указать отдельно для каждого частотного диапазона.

На вкладке «WPS» можно быстро настроить беспроводную сеть.

Вкладка «Мост» содержит настройки соответствующего режима.

«Фильтр МАС-адресов беспроводной сети» позволяет задать список физических адресов устройств клиентов, которым разрешен или запрещен доступ к маршрутизатору.

Во вкладке «Настройка RADIUS» можно указать адрес и порт для авторизации на сервере RADIUS.

Отдельные ручные настройки беспроводной сети, такие как принудительное задание скорости соединения, тайминги сигнала, режимы работы, дни и время использования маршрутизатора, сосредоточены во вкладке «Профессионально».

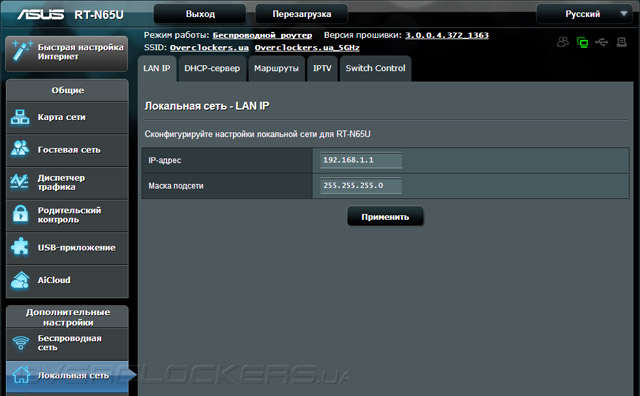

В разделе «Локальная сеть» можно указать IP-адрес маршрутизатора и маску подсети, настроить DHCP-сервер, создать правила маршрутизации.

Также доступны настройки потока IPTV. Имеется и возможность использования Jumbo-кадров (Jumbo Frame). Это сверхдлинные Ethernet-кадры, использующиеся в высокопроизводительных сетях для увеличения производительности на длинных расстояниях, а также уменьшения нагрузки на центральный процессор. Jumbo-кадры имеют размер, превышающий стандартный размер MTU: от 1518 до 16000 байт. Также есть возможность включения аппаратного ускорения передачи данных (HW Accelerator).

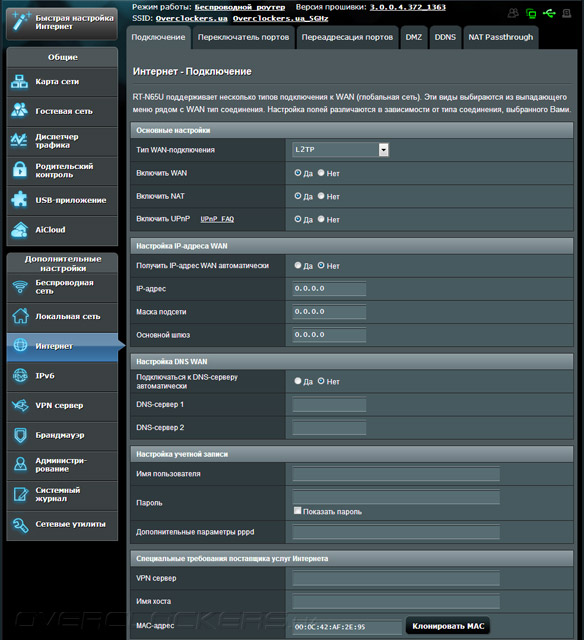

Первая вкладка раздела «Интернет» – «Подключение». Здесь сосредоточены ключевые опции соединения через WAN-интерфейс.

«Переключатель портов» позволяет создать список портов для входящих пакетов с соответствующим им перенаправлением на другие локальные порты.

Функция «Переадресация портов» позволяет задать IP-адреса локальных компьютеров, на которые будут перенаправляться определенные порты из внешнего подключения. Это позволяет реализовать любые сервера на машинах локальной сети, которые будут открыты по прописанным портам для внешнего трафика и подключений.

В пункте «DMZ» можно указать IP-адрес локальной станции, на которую будут уходить все пакеты, пришедшие на любой порт маршрутизатора. Т.е. именно она будет полностью реагировать на запросы внешнего клиента.

Во вкладке «DDNS» доступен выбор сервера динамической раздачи доменных имен и настройка соединения с ним.

В маршрутизаторе можно настроить ретрансляцию шифрованных пакетов для организации IPSec, PPTP, L2TP, RTSP, PPPoE соединений между пользователем внутренней сети и клиентом из интернет-пространства. Для этого следует воспользоваться вкладкой «NAT Passthrough».

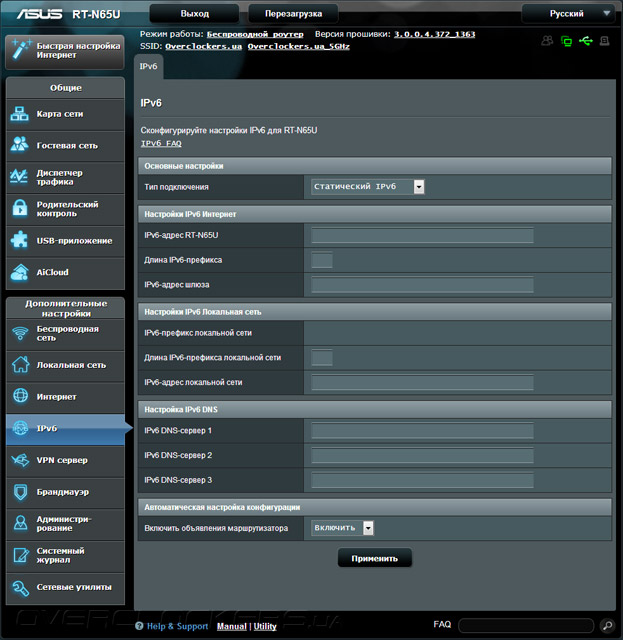

ASUS RT-N56U имеет поддержку протокола сети IPv6. Это расширенная версия IP протокола (IPv4), она увеличивает число адресаций в сети Интернет за счет использования длины адреса 128 бит вместо 32.

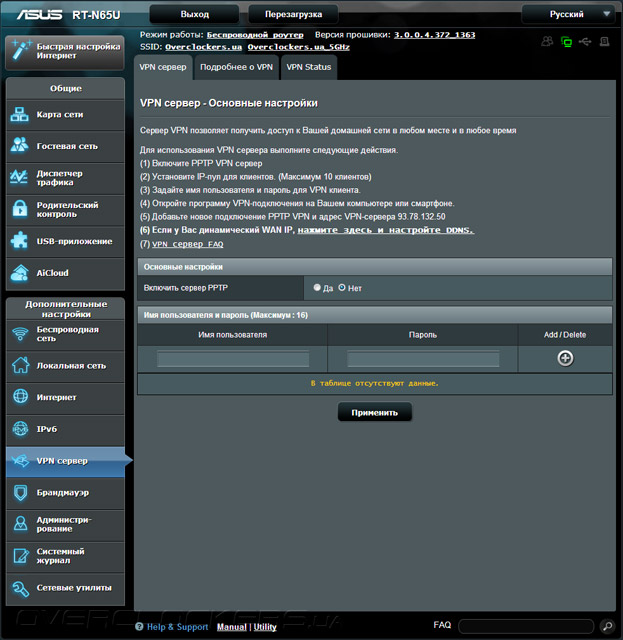

Присутствуют настройки VPN-сервера, что позволяет создавать защищенной соединение с шифрованным каналом между удаленными ПК, например, дома и в офисе. Также можно установить соединение между двумя сетями.

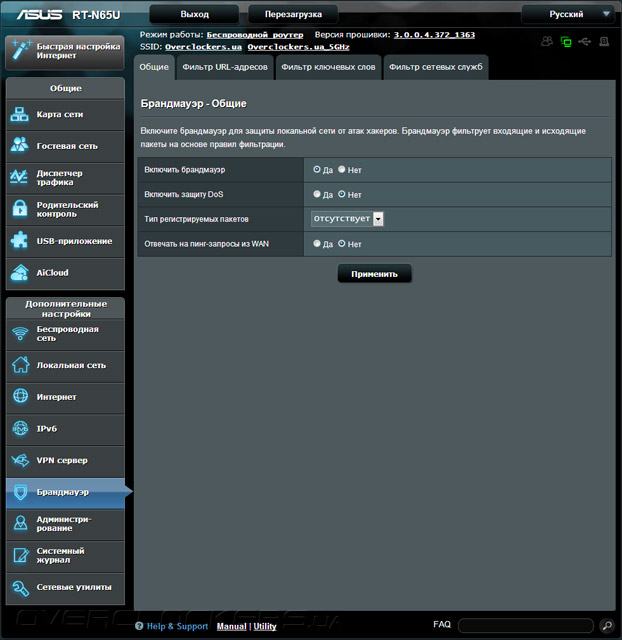

Настройки брэндмауэра содержат стандартные опции, а также фильтры URL, ключевых слов и служб.

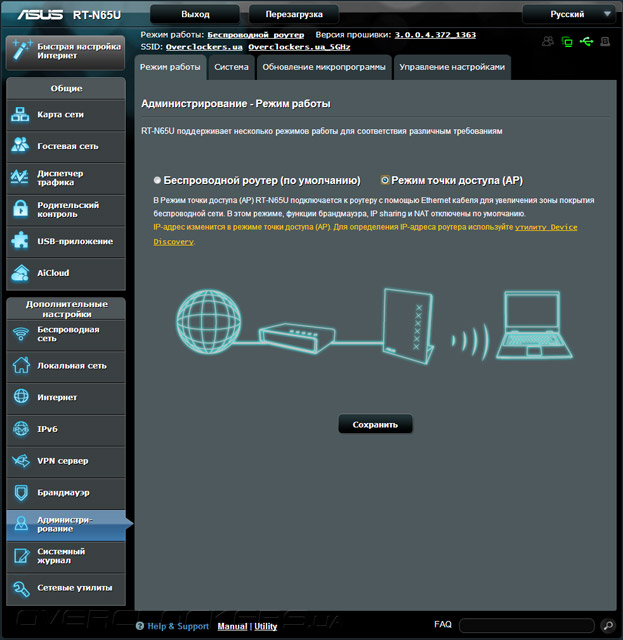

В разделе «Администрирование» можно изменить установленный по умолчанию режим беспроводного роутера на режим точки доступа, изменить логин и пароль, время, настройки NTP-сервера, обновить прошивку. Также имеется возможность сохранения настроек и их загрузки.

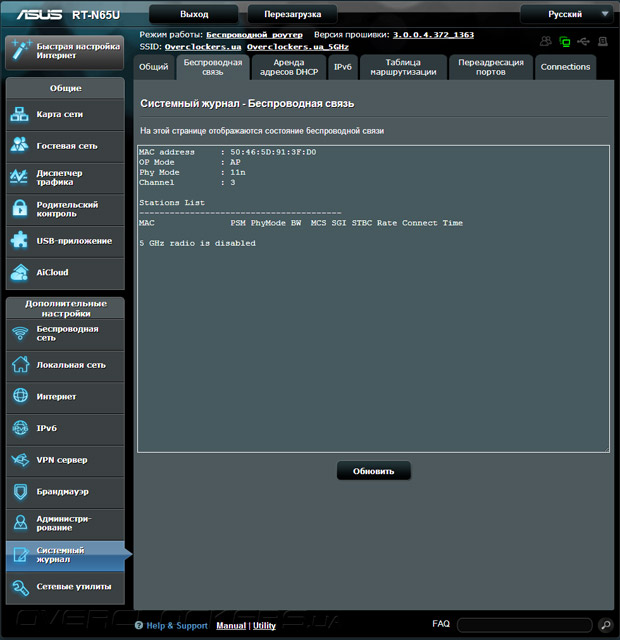

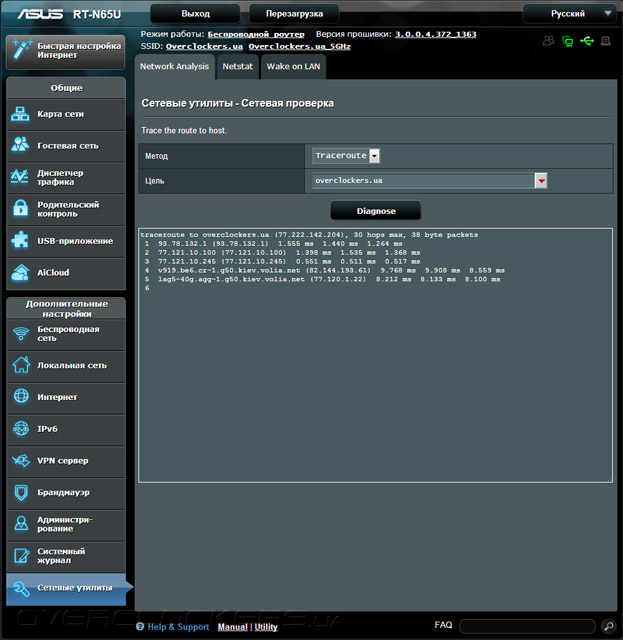

В разделе «Системный журнал» собраны общий системный журнал, журналирование WLAN-протокола, лог DHCP, наблюдение за Port Forwarding, таблица маршрутизации.

Внимательный читатель наверняка заметил, что WEB-интерфейс ASUS RT-N65U полностью совпадает с таковым у ASUS RT-N66U, который мы тестировали ранее. Правда, у последнего в момент тестирования отсутствовала поддержка AiCloud, но обновление прошивки делает оба маршрутизатора совершенно аналогичными в плане функциональных возможностей. Посмотрим, насколько отличаются скоростные возможности.

Тестирование

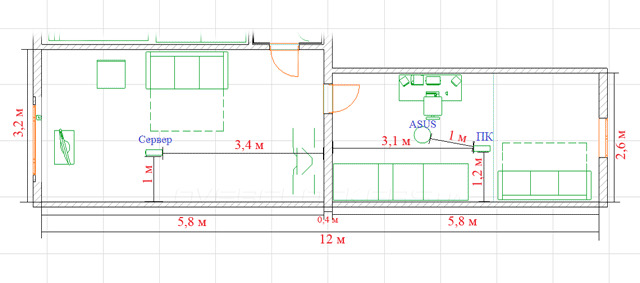

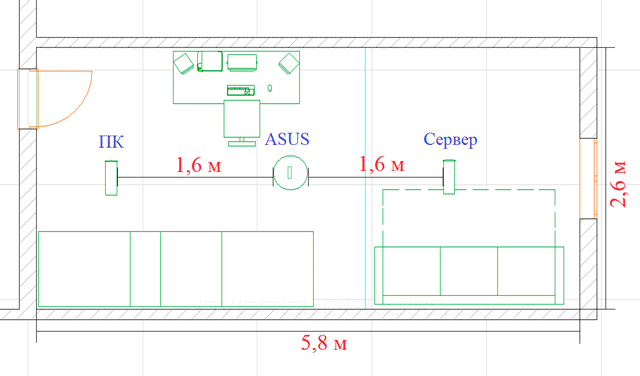

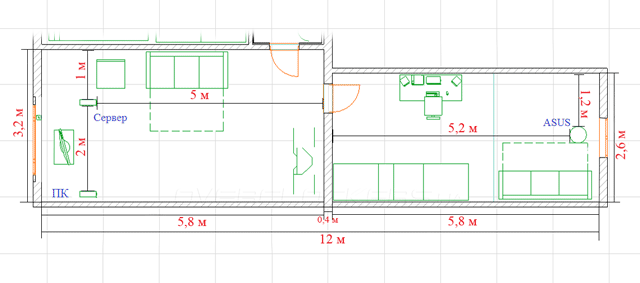

Тестирование проводится в идеальных условиях, расстояние между маршрутизатором и клиентом составляет не более двух метров. Это связано со стремлением снизить влияние на результаты помех от различного оборудования: мобильных телефонов, микроволновых печей и т.д. Также численно измеряется пропускная способность NAT-интерфейса, а для наглядного сравнения мы проводим измерение скорости передачи данных между двумя LAN-портами устройства.

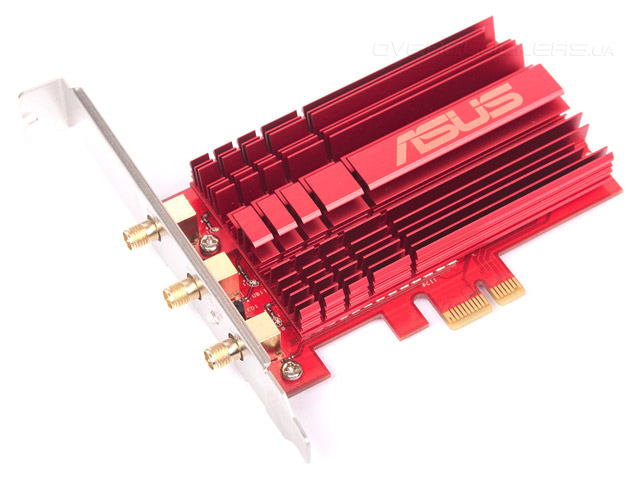

Модель ASUS RT-N65U протестирована при использовании сетевого оборудования ASUS RT-N66U и ASUS EA-N66 и Gigabit Ethernet Intel 82566MC.

Стоит сразу же обратить внимание на неполную повторяемость результатов. Тестирование производилось в условиях многоэтажного дома с большим количеством сетей и различного электрооборудования, которые вносят в сигнал свои радиопомехи. Однако именно в таких условиях маршрутизатор будет использоваться в реальности.

Сравнительное тестирование работоспособности на частоте 2,4 ГГц на максимально полученной для данной связки скорости соединения 144 Мбит/с при прямой видимости на расстоянии два метра с использованием шифрования WPA2.

В обоих направлениях

Поток данных от точки доступа к клиенту

Поток данных клиента к точке доступа

Сравнительное тестирование работоспособности на частоте 5 ГГц и максимально полученной для данной связки скорости соединения 450 Мбит/с при прямой видимости на расстоянии два метра с использованием шифрования WPA2.

В обоих направлениях

Поток данных от точки доступа к клиенту

Поток данных клиента к точке доступа

При работе на частоте 2,4 ГГц максимальная скорость передачи данных по беспроводному интерфейсу составила в среднем 86 Мбит/с. На частоте 5 ГГц скорость возросла более чем вдвое и достигла 193 Мбит/с. В теории предел скорости передачи данных в обоих диапазонах составляет 450 Мбит/с и не должен отличаться, но, как видим, различия существенны. Связано это с тем, что в диапазоне 5 ГГц другие сети присутствуют в минимальном количестве либо же отсутствуют вовсе, в то время как диапазон 2,4 ГГц загружен основательно.

Сравнительное тестирование скорости прохождения пакетов через LAN-интерфейс для другого LAN-клиента в обоих направлениях.

В обоих направлениях

Поток данных в одном направлении

Сравнительное тестирование скорости прохождения пакетов через NAT-службу данного маршрутизатора в обоих направлениях.

Очень порадовала скорость передачи данных через NAT-сервис. Значение 815 Мбит/с на этом этапе теста не доводилось видеть вовсе, обычно результат в три-четыре раза ниже. Более того, средняя скорость передачи в этом случае получилась даже выше, нежели скорость передачи через LAN-интерфейс, которая составила 723 Мбит/с – результат не самый высокий, но вполне типичный.

Выводы

Маршрутизатор ASUS RT-N65U может быть востребован, как в условиях малого офиса, так и в домашней сети. Наличие двух портов USB 3.0 позволяет организовать файловый сервер с высокой скоростью копирования, не ограниченной скоростными возможностями USB 2.0; принт-сервер. Можно подключить 3G-модем и настроить маршрутизатор на использование сотовой сети в качестве резервной либо же основной.

Разумеется, весь дополнительный функционал становится неактуальным, если скоростные возможности беспроводного канала устройства невысоки. Но и здесь у ASUS RT-N65U полный порядок, особенно в случае использования частотного диапазона 5 ГГц, в котором скорости передачи данных впечатляют. Но связано это в первую очередь с малой загруженностью диапазона и с распространением беспроводных сетевых устройств, использующих частоту 5 ГГц, со временем ситуация может ухудшиться.

Еще одним весомым аргументом в пользу ASUS RT-N65U может стать его дизайн. Более красивый маршрутизатор найти сложно, если вообще возможно. Выглядящую точно также младшую модель RT-N56U в расчет не берем, да и функционал у нее скромнее.

Богатые возможности маршрутизатора легко поддаются настройке с помощью хорошо продуманного и оформленного WEB-интерфейса.

В общем, сплошные плюсы, единственным минусом является довольно высокая стоимость, которая на момент написания материала составляла примерно $110, но за оригинальный внешний вид, высокую производительность и хороший функционал в одном устройстве придется раскошелиться.

Плюсы:

• эффектный дизайн;

• относительно небольшие размеры;

• отсутствие выступающих элементов, внешней антенны;

• использование энергоэффективных технологий;

• очень высокая скорость передачи данных;

• работа в двух эфирных диапазонах 2,4 ГГц и 5 ГГц;

• возможность работы в режимах принт-сервера, файл-сервера и медиа-сервера сети, а также поддержка большого числа 3G USB-модемов;

• удобный в настройке русифицированный WEB-интерфейс;

• поддержка технологии WPS (Wi-Fi Protected Setup).

Особенности:

• достаточно высокая цена;

• при применении любых изменений происходит полная перезагрузка маршрутизатора.

Автор: Андрей Ахрем

Выражаем благодарность украинскому представительству компании ASUS за предоставленный для тестирования маршрутизатор.

Пока производители массово расширяют свой ассортимент продукции с поддержкой нового стандарта IEEE 802.11ac, ASUS помимо «ac», не стесняясь, демонстрирует свои двухдиапазонные маршрутизаторы стандарта IEEE 802.11n, работающие на частотах 2,4 и 5 ГГц одновременно. Один из таких — RT-N65U.

Польза от такой конструкции достаточно спорная. Плюсами можно считать работу в двух диапазонах одновременно и, следовательно, раскрытый потенциал некоторых подключенных устройств. Вещание сети на 5 ГГц ограждает от бытовых помех и самое главное — от других точек Wi-Fi. Ведь почти каждый из нас, кто сталкивался с этим стандартом передачи данных, замечал временами плохую работу беспроводной сети. В основном это случается при пересечении вещаний, использующих один и тот же канал. И тут приходится либо менять последний, либо же переходить на другой диапазон.

Основным недостатком двухдиапазонных точек стандарта 802.11n является малая распространенность у пользователей 5 ГГц приемопередатчиков. Многие, кто обновляет себе роутер, пытаются обойти данную замену малой кровью, покупая только маршрутизатор в надежде на улучшение качества связи. Но для того чтобы полностью достичь должного эффекта, все же необходимо дополнительно приобрести 5 ГГц приемопередатчик, а это очередная трата денег.

Упаковка и комплектация

Обзор RT-N65U начнем с коробки и комплектации. Классически большая коробка с оформлением в лучших традициях ASUS.

На обратной стороне представлены иллюстрации, которые описывают фирменные технологии и функции RT-N65U. Дополняет небольшая таблица сравнения устройств в серии. Наш роутер занимает позицию Advanced Performance.

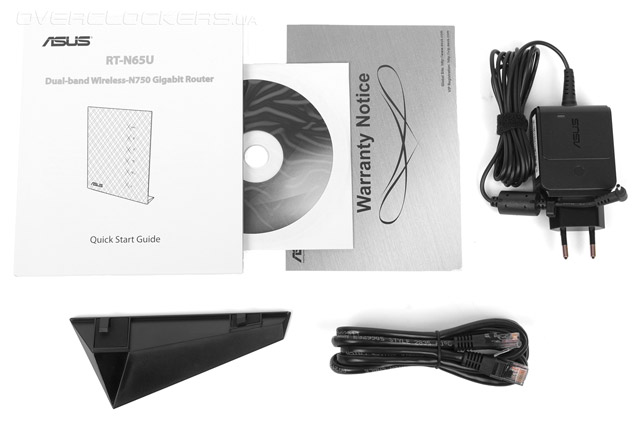

Комплектация следующая:

• блок питания;
• патч-корд;
• подставка под роутер;
• инструкция пользователя;
• установочный диск;
• памятка VIP-пользователя с кодом.

Внешний вид

Дизайн устройства повторяет внешность всей линейки домашних роутеров ASUS. Корпус черного цвета. Передняя панель имеет глянцевое, рельефное очертание, игра света на котором меняет характер рисунка, что выглядит весьма изыскано. Но прикосновение пальцев к корпусу оставляет следы.

В комплекте поставляется особая пластмассовая подставка. Соединяется с корпусом легко и без усилий. Резиновое основание не позволит корпусу скользить.

На лицевой стороне присутствуют шесть индикаторов. Все они легко читаются. При активности соответствующего элемента, необходимый светодиод загорается ярким синим цветом.

ASUS RT-N65U полностью лишен внешних антенн. Преимущества и недостатки такой реализации очевидны. Компактные габариты устройства и симпатичный внешний вид как у ASUS, наверняка придут по вкусу пользователям, которым важен красивый внешний вид. Недостаток очевиден — менее чувствительный приемник и как следствие не очень высокая производительность.

Благодаря уже упомянутой подставке, маршрутизатор может быть установлен вертикально. В таком положении он немного неустойчив, однако на это можно закрыть глаза, если подключить к устройству большинство проводов. Такая компоновка позволит сэкономить место на столе. Вертикально ASUS RT-N65U стоит под малым углом, что также добавляет «изюминки» общему виду.

Задняя панель маршрутизатора имеет классическую компоновку. Близкое размещение разъемов и отсутствие посадочных мест под внешние антенны существенно экономят место. Органов управления немного. Одна единственная кнопка для сброса настроек и тумблер включения питания. Наличие элементов на задней панели следующее:

• разъем с тумблером включения питания (19 В, 1,58 А);
• два USB 3.0;
• четыре порта Gigabit Ethernet;
• кнопка сброса настроек;
• WAN порт.

На обратной стороне роутера мы можем наблюдать только информационную наклейку с краткими данными об устройстве. Горизонтальное положение ничем не обусловлено, отсутствие резиновых ножек или выпуклостей могут создать некоторые неудобства. Недостатком можно считать полное отсутствие крепежных отверстий для монтажа в труднодоступных местах. Видимо ASUS представляет этот роутер как настольный.

Все боковые стенки RT-N65U в характерных прорезях для лучшей вентиляции. При работе маршрутизатор прилично греется и циркуляция воздуха не будет лишней.

Взглянем на начинку ASUS RT-N65U. Вскрыв корпус, мы можем наблюдать алюминиевый радиатор, закрывающий собой две металлические защитные рамки. Термопастой покрыта только одна из них, накрывающая процессоры.

Под рамкой скрывается центральный процессор MediaTek RT3883 архитектуры MIPS 74Kc с частотой 500 МГц. Он отвечает за синхронизацию всех контроллеров и связь по шине PCI Express с контроллером USB 3.0. На него возложена организация беспроводной сети в диапазоне 5 ГГц, а так же гигабитный WAN-интерфейс. На борту присутствует второй процессор MediaTek RT3352 архитектуры MIPS 24K, который выступает в роли «сопроцессора». На него возложены задачи по обеспечению работоспособности сети в диапазоне 2,4 ГГц. Не очень экономически верное решение выделять полноценный SoC для одного Wi-Fi, однако инженеры ASUS посчитали такую компоновку более оправданной. Гигабитный свитчинг основан на Realtek RTL8367RB. На борту установлено 128 Мбайт флэш-памяти на чипах Macronix MX25L12845EMI-10G. Объем оперативной памяти равен 128 Мбайт, за нее отвечает два чипа по 64 Мбайт EtronTech EM68B16CWQD-25H.

Судя по начинке, можем сделать вывод, что перед нами неплохая модель маршрутизатора. Из недостатков можно отметить всего лишь три антенны для двух диапазонов 2,4 ГГц и 5ГГц. Так как точка двухдиапазонная, то при одновременной работе сетей пройдется жертвовать производительностью одного из вещаний.

Веб-интерфейс

При открытии веб-интерфейса роутера (адрес по умолчанию http://192.168.1.1) нам предложат произвести быструю настройку. Указав тип подключения и режим функционирования беспроводной сети, мы можем приступать к работе.

Приятно радует факт постоянной проверки устройством актуальной версии прошивки.

Проведя ряд несложных операций по настройке некоторых параметров, мы переходим на главную страницу. Она выполнена в виде информационной среды с картой сети. В правом верхнем углу всегда доступны значки состояния: статус подключения к Интернет, наличие подключенных USB-устройств, параметры гостевых сетей и принт-сервера. Верхняя часть веб-интерфейса всегда и вне зависимости от того, на какой вкладке находится пользователь, будет отображать режим работы маршрутизатора, версию прошивки и активные Wi-Fi сети. В любой момент можно изменить язык системы или выполнить перезагрузку устройства.

Привычная функция для роуеров ASUS — «Гостевая сеть». Удобное дополнение, которое будет всегда актуальным. Напомним, суть технологии подразумевает изолирование пользователя, так называемого «гостя», подключенного к роутеру по Wi-Fi, от основной локальной сети, что полезно в плане безопасности. Данная технология будет актуальна в небольших местах собрания людей, например, в кафе, или даже дома, когда придут знакомые со своими мобильными устройствами и попросят временно предоставить им доступ к Сети.

Наличие функции разделения трафика по приоритетам, или Quality of Service, даст возможность некоторым соединениям иметь более высокий приоритет над другими. Функция будет полезна, если канал связи ограничен, и одному из сервисов критически необходима гарантировано высокая скорость доступа. Присутствуют основные профили портов и протоколов передачи для популярных программ и приложений. В этом подразделе можно наблюдать за графиком мониторинга активности интерфейсов и сети в целом.

Когда возникает необходимость оградить ряд пользователей от возможности пользования сетью, функция родительского контроля придется очень кстати.

Вкладка USB-приложений неплохо расширит стандартный функционал маршрутизатора ASUS RT-N65U. Производитель предлагает нам работу с несколькими сервисами:

• AiDisk — организации доступа к файлам на диске для всей сети Интернет;
• Servers Center — функции облачного диска и FTP-сервера;
• «Сервер печати» — организации принт-сервера;
• 3G/4G — подключения USB-модема для Интернет-соединения;
• Download Master — мастера загрузок;
• Media Server — воспроизведения медиа-файлов.

К данному решению от ASUS применимо звание Cloud Router. Поработать с облачными функциями можно во вкладке AiCloud. Для возможности доступа к «облачному» хранилищу файлов и обмену данными пользователю RT-N65U предлагается одноименное приложение AiCloud, доступное для мобильных платформ на базе Android и iOS. Идея заключается в том, чтобы подключить накопитель по USB к маршрутизатору и предоставить общий доступ к информации на нем как в локальной сети, так и в глобальной. Процесс настройки прост и понятен.

Для более тонкой настройки необходимо в веб-интерфейсе перейти на вкладки с дополнительными параметрами. Пользователю представится возможность углубиться в параметры и настроить все функции под свои требования.

Вкладка «Беспроводная сеть» предоставляет доступ к большинству возможных параметров и функций Wi-Fi. Она же, в свою очередь, включает подразделы, в каждом из которых сгруппированы следующие настройки:

• общие характеристики беспроводной сети;
• WPS-подключение;
• мост или режим работы Wi-Fi оборудования;
• фильтр MAC-адресов;
• Radius-авторизация;
• профессиональные настройки сети.

Настраиваются все основные параметры, влияющие на работоспособность беспроводной сети в целом. В разнообразии параметров не даст потеряться хорошая документация. К счастью ее предостаточно.

Вкладка «Локальная сеть» позволит настроить внутренние сети вещания на маршрутизаторе. Классический набор для большинства роутеров необходимых функций: адресация сети, маршрутизация, конфигурация DHCP-сервера и IPTV.

В разделе Switch Control имеется возможность настроить систему защиты от широковещательного шторма и активировать аппаратное ускорение трансляции адресов NAT. К сожалению, возможности для управления Jumbo frame или пакетами с большим MTU нет.

Настройка WAN-интерфейса имеет стандартный набор инструментов. В этом пункте нам предоставят доступ к ряду параметров:

• WAN-интерфейс;
• переключатель портов;
• переадресация портов;
• DMZ-зона;
• DDNS-служба;
• дополнительные функции NAT.

IPv6 полноценно поддерживается роутером ASUS RT-N65U. Настроить все это не составит труда, каждый пункт меню оснащен неплохой инструкцией.

Объединить несколько удаленных рабочих мест или просто включить все свои узлы в одну сеть поможет VPN-сервер.

В RT-N65U имеется возможность настроить брандмауэр. Параметры защитного экрана выведены отдельной вкладкой. В этом разделе можно настроить доступность устройства в глобальной сети. Настройка фильтрации конкретных сайтов и фильтры по ключевым словам в содержимом загрузок, может предоставить определенную гибкость в работе с девайсом. Использование специальных фильтров в указанное время дополняет мощный инструмент для ограничения несанкционированного доступа в Интернет и наоборот извне.

В пункте «Администрирование», можно менять параметры работы, отвечающие за работу маршрутизатора в целом. Например, подпункт «Режим работы», позволяет настроить работу оборудования: точкой доступа или беспроводным роутером. Отсутствие функции повторителя можно отнести к недостаткам модели.

Открыть доступ к веб-интерфейсу ASUS RT-N65U из сети Интернет или по Telnet также не составит труда. Обновление и сохранение прошивки с конфигурацией устройства происходит в этом же разделе.

Реализация логирования событий в ASUS вне всяких похвал. Вкладка «Системный журнал» — это целый раздел меню, предназначенный для отображения статистики работы оборудования и сети в целом. Предоставить возможность в основном меню к данным журналирования является хорошим тоном среди производителей, ведь именно в них кроется решение многих проблем в неработоспособности устройства и сети. В данной модели можно изучать:

• системные логи;
• информацию беспроводной связи;
• лог протокола DHCP;
• состояния работы IPv6;
• таблицы маршрутизации;
• данные переадресации портов;
• установленные соединения.

Функции проверки состояния хостов в сети и другие сетевые утилиты доступны во вкладке «Сетевые утилиты». Для того чтобы проверить доступность какого-либо узла не обязательно в терминале системы набирать ping или запускать громоздкие приложения, это можно сделать на самом маршрутизаторе. Утилита Netstat и технология пробуждения по сети Wake-on-LAN будут приятными дополнениями в работе.

Пройдя все этапы настройки маршрутизатора ASUS RT-N65U можно делать вывод, что перед нами классический добротный домашний маршрутизатор. Удобное меню и множество подсказок при настройке приятно обрадуют своих владельцев. В меню иногда прослеживаются погрешности в переводе, но можно надеяться, что эти пробелы решит новая версия прошивки.

Тестирование производительности

Напомним, ASUS RT-N65U предстает перед нами как гибридное решение с двумя SoC от MediaTek, а именно RT3883 и RT3352. Маршрутизатор заявлен как двухдиапазонный, он работает одновременно на частотах 2,4 ГГц и 5 ГГц. У RT-N65U на борту три внутренних антенны — две задействованы под работу в диапазоне 2,4 ГГц и три антенны — 5 ГГц.

Сеть Wi-Fi работает в стандартах 802.11a/b/g/n. Производительность беспроводной сети стандарта 802.11n будем измерять в нашем тестировании с учетом несущих стен «хрущевского» дома с кирпичной кладкой. Учитывая особенности нашей двухдиапазонной точки, при тестировании роутера в одном диапазоне, второй отключался физически.

Скорость фиксировалась и проверялась несколькими методами:

• SpeedTest mini. Программа устанавливалась на ПК-сервер, а с ПК-клиента проводился запрос на измерения скорости приема/отдачи.
• Iperf. Серверная часть программы устанавливался на сервер, клиентская на ПК-клиент, с командной строки клиента проводился запрос на измерение скорости приема/отдачи.
• Стандартные системные средства. Проводилась передача между сервером и клиентом файла, объемом 2 ГБ, в каждую сторону по очереди. Скорость измерялась системными средствами Windows.

Для того чтобы минимизировать фактор медленного накопителя и контроллеров управления на ПК сервера и клиента, в ОЗУ был создан RAM-диск. Замер скорости производился с ПО, установленного на RAM-диск.

Во время проведения тестов, в диапазоне вещания находилось шесть «других» сетей, вещающих на каналах: 4, 6, 9, 11. Для тестирования в 2,4 ГГц диапазоне использовался 1 канал на частоте 2412 МГц. Ширина канала — 40 МГц. Для тестирования в 5 ГГц диапазоне использовался 40 канал на частоте 5200 МГц. Ширина канала — 40 МГц.

В тестировании принимают участие два различных приемопередатчика.

ASUS PCE-AC66

Высокопроизводительное решение от ASUS. Приемопередатчик реализован на мощном чипе Broadcom BCM4360. Может работать с Wi-Fi сетями стандарта 802.11a/b/g/n/ac на частотах 2,4 ГГц и 5 ГГц. Максимальная, теоретическая пропускная способность в 802.11n и 802.11ac составляет 450 Мбит/с и 1300 Мбит/с соответственно. Устройство подключается по шине PCI Express 2.0 x1. В комплекте присутствуют три выносные антенны, которые размещались на корпусе ПК.

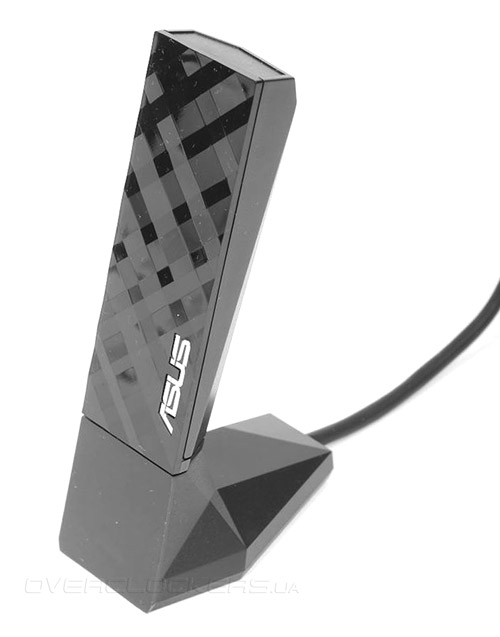

ASUS USB-AC53

Компактный и в тоже время портативный приемопередатчик, предназначенный для замены штатных адаптеров Wi-Fi в ноутбуках. Устройство основано на трансивере BCM43526. Может работать с Wi-Fi сетями стандарта 802.11a/b/g/n/ac на частотах 2,4 ГГц и 5 ГГц. Максимальная, теоретическая пропускная способность в 802.11n и 802.11ac составляет 300 Мбит/с и 866 Мбит/с соответственно. Устройство подключается по шине USB 2.0. На борту имеются две внутренние антенны.

Тестовый стенд

Сервер:

• процессор: Intel Core 2 Duo E6600 (2,4 ГГц);
• материнская плата: ASUS P5B Deluxe (Intel P965);
• память: Corsair XMS2 6400C4 (4 ГБ DDR2-800);
• видеокарта: Gigabyte GV-N96TZL-1GI (GeForce 9600 GT);
• накопитель: WD5001AALS (500 ГБ, 7200 об/мин, SATA 2);
• блок питания: Chieftec APS-400S (400 Вт).

ПК-клиент:

• процессор: Intel Core i5-760 (2,8 ГГц);
• материнская плата: ASRock H55M-LE (Intel H55);
• память: KHX1600C9D3K2/8GX (8 ГБ DDR3-1600);
• видеокарта: GV-N660WF2-2GD (GeForce GTX 660);
• накопитель: SSD Intel 520 180GB;
• блок питания: Cooler Master eXtreme Power RP-550-PCAP (550 Вт).

К сожалению, в тестировании принимает участие всего одно устройство ASUS PCE-AC66, потому тест нельзя считать полностью раскрытым, но оценить скоростные возможности максимальной передачи ASUS RT-N65U можно.

Режимы тестирования:

• 802.11n (5GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне.
• 802.11n (5GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне.
• 802.11n (5GHz+2,4GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 5 ГГц диапазоне. К ASUS RT-N65U по стандарту 802.11n в 2,4 ГГц диапазоне подключены три портативных устройства, на которых активно проводится веб-серфинг.
• 802.11n (5GHz+2,4GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n. К ASUS RT-N65U по стандарту 802.11n в 2,4 ГГц диапазоне подключены три портативных устройства, на которых активно проводится веб-серфинг.
• 802.11n (2,4GHz) Wi-Fi to LAN — ПК сервер подключен к ASUS RT-N65U гигабитным соединением по витой паре. ПК клиент (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 2,4 ГГц диапазоне.
• 802.11n (2,4GHz) Wi-Fi to Wi-Fi — ПК сервер (ASUS PCE-AC66) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n в 2,4 ГГц диапазоне. ПК клиент (USB-AC53) подключен к ASUS RT-N65U по Wi-Fi стандарта 802.11n.
• Без нагрузки на роутер — обычная работа маршрутизатора. Дополнительные подключения отсутствуют.
• Нагрузка под торрент-клиентом — решено дополнительно нагрузить CPU роутера независимыми торрент-клиентами, установленными на двух разных ноутбуках (подключенными по LAN-интерфейсу), имеющими по 10 активных закачек каждый, для создания дополнительной нагрузки на оборудование.

Вариант размещения 1

Сервер и клиентский ПК расположены в одной комнате. Расстояние каждого от ASUS RT-N65U составляет около 1,6 м. Такое размещение оборудования в квартире маловероятно, однако данное размещение устройств нацелено на вычисление максимальной скорости по Wi-Fi.

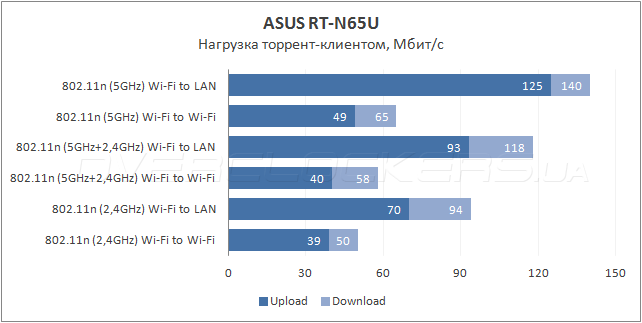

Результаты тестирования:

Рассмотрим полученные результаты. Максимально возможную скорость в 150 Мбит/с мы достигли, используя высокопроизводительный приемник ASUS PCE-AC66. Результат далекий от идеальных теоретических 225 Мбит/с.

В тестировании с тремя портативными устройствами, подключенными по Wi-Fi стандартом 802.11n на частоте 2,4 ГГц, клиент смог выжать 129 Мбит/с. Хороший результат для устройства, у которого всего три антенны для двух диапазонов.

При нагрузке по LAN-интерфейсам, ASUS RT-N65U показал себя с хорошей стороны. Можно отметить лишь небольшое падение скорости передачи данных.

Вариант размещения 2

Второй этап тестирования является немного усложненным вариантом, с увеличенным расстоянием роутер-сервер, кроме того добавляется помеха в виде стены из кирпича. Данная конфигурация приближенно напоминает домашнее размещение маршрутизатора, так что посмотрим, как поведет себя ASUS RT-N65U в подобных условиях.

Результаты тестирования:

По полученным результатам приведем несколько разъяснений. Тест аналогичен предыдущему, только перед нами появилась толстая несущая кирпичная стена, толщиной 40 см.

Компьютер клиента с приемником ASUS PCE-AC66 смог достичь скорости в 134 Мбит/с. При работе в подобной комбинации, но с тремя портативными устройствами, подключенными по Wi-Fi в стандарте 802.11n на частоте 2,4 ГГц, максимальная скорость передачи данных составила 122 Мбит/с. Две сети, одновременно работающие на разных частотах и использующие три общие антенны, показали хороший результат.

При нагрузке с LAN-интерфейса, ASUS RT-N65U показал существенный провал скорости в тестировании «802.11n (5GHz) Wi-Fi to LAN».

Вариант размещения 3

Самый сложный тест для оборудования — третий вариант размещения. Сетевому пакету предстоит дважды пройти сквозь кирпичную стену толщиной 40 см — от клиента к роутеру и от роутера к серверу.

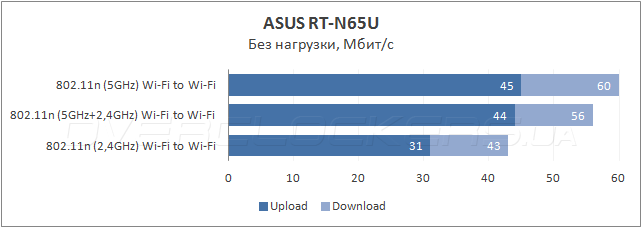

Результаты тестирования:

Максимальный результат в 60 Мбит/с на 5 ГГц и 43 Мбит/с в 2,4 ГГц диапазоне предел ASUS RT-N65U.
Можно сделать вывод, что работа в 5 ГГц диапазоне дает некоторое преимущество.

Вывод

В нашей лаборатории побывал двухдиапазонный роутер ASUS RT-N65U. В данный момент этот маршрутизатор с достаточно спорной позицией на рынке. Сейчас особую популярность завоевывает новый стандарт IEEE 802.11ac, возможности которого существенно ускоряют пропускную способность беспроводной сети. Существование IEEE 802.11n в 5 ГГц диапазоне оправдано не сколько ростом в скоростных показателях, а в самом факте ухода от помех, вызванных другими Wi-Fi точками.

Внешний вид устройства соответствует общей стилистике линейки роутеров от ASUS. Дабы не быть многословным — стильно, красиво, необычно. Внутренние антенны только подчеркивают изысканность модели. Большой вес в 368 грамм и наличие подставки, как для компактного решения вызывает у пользователя некоторую уверенность. Еще бы, массивный алюминиевый радиатор накрывает два SoC процессора. RT-N65U работает со стандартами 802.11a/b/g/n и вещает в двух диапазонах 2,4 ГГц и 5 ГГц одновременно. Управляет этим всем хорошая начинка от MediaTek.

Система управления через веб-интерфейс в лучших традициях ASUS. Классическая «морда» позволит настроить множество параметров. Меню быстрой настройки поможет не растеряться людям с ограниченными знаниями в сетях. Опытные пользователя должны оценить неплохую глубину настроек всех параметров. Приятно радуют некоторые функции модели: «Гостевая сеть», AiCloud, подробное журналирование событий.

Что касается производительности, она находится на неплохом уровне. Особенно это видно когда маршрутизатор поддается дополнительным нагрузкам по LAN-интерфейсу. В процессе тестирования ASUS RT-N65U показал максимальную скорость передачи, равную 150 Мбит/с и 95 Мбит/с для 5 ГГц и 2,4 ГГц соответственно. Результат для 2,4 ГГц диапазона можно считать более чем достойным, учитывая высокую нагрузку на диапазон и занятость «полного» для быстрой передачи канала. В тестировании с большим количеством бытовых помех (вариант размещения 3), роутер показал свои слабые стороны, как и любой другой продукт с внутренними антеннами. Как двухдиапазонное решение, на первый взгляд, ASUS RT-N65U показался немного непродуманным. Три антенны для двух диапазонов сразу не вызвали доверия, однако тесты показали, что маршрутизатор неплохо справлялся с поставленными задачами.

ASUS RT-N65U воплощение полнофункционального домашнего роутера со всеми полезными функциями. Неплохая производительность и присутствие двух диапазонов позволит уйти от помех других Wi-Fi точек, главное не забыть приобрести 5 ГГц приемопередатчик. Для тех, кто не готов выложить существенную сумму за роутер с поддержкой стандарта IEEE 802.11ac, RT-N65U будет неплохим выбором.
