В этой статье мы пошагово разберем процесс установки и настройка DHCP сервера на Windows Server 2008 R2

Оглавление

• Определение DHCP-сервера
• Установка DHCP-сервера
• Настройка DHCP-сервера

Прежде чем говорить о установке и настройке сервера DHCP, давайте разберемся, что такое DHCP.

DHCP (Dynamic Host Configuration Protocol) – это протокол позволяющий компьютерам динамически получать ip адреса и другие сетевые параметры.

Для работы протокола DHCP требуется сервер и клиент.

DHCP сервер – это сервер который раздает ip адреса и параметры компьютерам в сети, соответственно на нем и задаются настройки раздачи ip адресов и сетевых параметров.

DHCP клиент – это приложение установленное на клиентских компьютерах, которое обращается к DHCP серверу для получения ip адреса и соответствующих параметров. Во всех операционных системах по умолчанию установлен клиент DHCP, например в Windows он выглядит в виде службы с логичным названием DHCP-клиент.

Ну а если по простому DHCP сервер нужен чтобы не бегать и не настраивать сеть на клиентских станциях вручную. И так к делу:

Установка DHCP-сервера

Запускаем «Диспетчер сервера- Роли» , нажимаем «Добавить роль».

Откроется Мастер добавления ролей

Выбираем роль для установки DHCP сервер и нажимаем «Далее».

Откроется информационное окно где вы можете ознакомиться с информацией о DHCP-сервер, после нажимаем «Далее».

В следующем окне выбираем сетевой интерфейс, на котором будет работать DHCP-сервер

Устанавливаем дополнительные параметры, выдаваемые вместе с IP-адресом

Пропускаем параметры WINS, его мы не используем, поскольку он используется для ОС Windows 2000 и старше

Пропускаем создание областей, мы их установим позже

Пропускаем настройки IPv6

Подтверждаем параметры IPv6

Указываем учётные данные, с помощью которых DHCP-сервер будет авторизироваться в Active Directory

В следующем окне проверяем и если все данные указаны верно подтверждаем параметры нажатием на кнопку «Установить»

Завершаем установку

Настройка DHCP-сервера

После всех манипуляций, приступаем к настройке, это довольно не сложно:

Запускаем оснастку DHCP (Пуск > Администрирование > DHCP) и создаем область

В следующем окне вам будет предложено дать название для создаваемой области, введите произвольное имя области и нажимаем «Далее»

Определяем диапазон адресов и нажимаем «Далее»

Определяем диапазоны исключений (те адреса, которые не будут выдаваться, в основном — для использования серверами) и нажимаем «Далее»

Определяем срок аренды IP адреса (по умолчанию 8 дней) и нажимаем «Далее»

Производим настройку DHCP-сервера

Определяем адрес маршрутизатора и нажимаем «Далее»

Указываем DNS-суффиксы и адреса DNS-серверов

Пропускаем установки WINS серверов, нажимаем «Далее»

Активируем область и проверяем результат.

На этом все, надеюсь статья была вам полезна

Previous	Table of Contents	Next
Building a Windows Server 2008 R2 Network Load Balancing Cluster		Managing a Windows Server 2008 R2 DHCP Server from the Command Line

---

<google>BUY_WINSERV_2008R2</google>

Dynamic Host Configuration Protocol (DHCP) is an extremely powerful and popular mechanism by which IP addresses and other related network information are dynamically assigned to network clients when they are attached to a network. This provides significant reductions in terms of network management overheads, particularly on large networks, by avoiding the necessity to manually assign settings to each client.

This chapter is designed to provide details on how to install, configure and manage a DHCP server on a Windows Server 2008 R2 system using the graphical DHCP console tool. For details on performing similar tasks at the command prompt refer to the next chapter, entitled Managing a Windows Server 2008 R2 DHCP Server from the Command Line.

Contents

	Contents 1 Installing the DHCP Server Role 2 Authorizing DHCP Servers in Active Directory 3 Understanding DHCP Scope Types 4 Configuring IPv4 Scopes Using the DHCP Console 5 Configuring DHCP Reservations

Installing the DHCP Server Role

The first step in setting up a DHCP server on a Windows Server 2008 R2 system is
to install the DHCP Server feature on any servers which are required to provide
the service. Before performing even this initial task, it is highly
recommended that any systems designated to act as DHCP servers are assigned a
static IP address. If the server is currently obtaining a dynamic IP address
from another DHCP server, begin the installation process by assigning the
system a static IP address. This can be achieved by launching the Server
Manager and clicking View Network Connections. Right click on the
network adapter on which the DHCP service is to be run and select
Properties where either, or both the IPv4 or IPv6 address may be changed
from automatically obtaining an IP address to specifying a static address.
Once configured, exit from the properties dialog and network connections
window leaving the Server Manager running.

Installation of the DHCP Server Role is performed by selecting Roles from
the tree in the left hand pane of the Server Manager tool. On the Roles page,
click on the Add Role link to launch the Add Roles Wizard. Dismiss the
welcome screen if it is displayed, and in the Select Server Roles screen
select the check box next to DHCP Server before clicking the Next
button, read the information provided and click Next again to proceed to
the Network Connection Binding screen. It is within this screen that the
DHCP server is associated with specific network adapters installed in the
system. Select the network adapters for which the DHCP service will be
provided and click Next.

DHCP can be used not just to provide clients with an IP address, but also
additional information such as the name of the parent domain (for example
techotopia.com) and the IP addresses of both preferred and alternate DNS
servers. If the DHCP server is required to provide these details for IPv4 clients,
enter them into the Specify IPv4 DNS Server Settings page and click
Next.

On the IPv4 WIN Server Settings page, enter addresses of the Preferred and
Alternate WINS servers if required. Otherwise, leave the WINS is not
required for applications on this network option selected and proceed to the
next configuration page.

The next page allows initial DHCP scopes to be configured. A DHCP scope
defines one or more ranges of IP addresses from which an IP address may
assigned to a client and the duration of the IP address lease (6 days for
wired clients and 8 hours for wireless clients). This may either be configured
now, or at a later point in the configuration process. The topic of defining
DHCP scopes is covered in the Defining DHCP Scopes section of this
chapter.

With the initial DHCP IPv4 configuration steps completed, the wizard
subsequently moves on to the IPv6 settings. This is where a little background
information is useful. Windows Server 2008 supports two modes of IPv6 DHCP
operation, known as stateless and stateful. In stateful mode,
clients obtain both an IP address and other information (such as DNS
addresses) through the DHCPv6 server. In stateless mode, the clients
receive only the non-IP address information from the DHCPv6 server. In this
case, the IP address must be provided using some other mechanism, either by
configuring of static IP addresses or through the implementation of IPv6
auto-configuration.

On the Configure DHCPv6 Stateless Mode screen, select either stateful or
stateless mode in accordance with your specific enterprise requirements. If
stateless mode is selected the next screen will prompt for the IPv6 DNS
information to be provided to clients. Enter the information and click on
Next. If the DHCP is part of an Active Directory domain, the Authorize
DHCP Server page will appear. Enter the credentials (either your own as
shown, or alternate credentials via the Alternate Credentials button)
necessary to authorize the new DHCP server. Alternatively, the authorization
may be performed later by skipping this step by clicking on Next.

Upon completion of the DHCP server configuration the summary screen will
displayed similar to the one illustrated below:

Assuming that the summarized configuration is correct, click on Install to
complete the installation process. The wizard will display the progress of the
DHCP Server Role installation before displaying a results screen confirming
the successful installation. Once installation is complete, the DHCP Server
may be managed locally or remotely using the DHCP console (Start -> All
Programs -> Administrative Tools -> DHCP).

If a DHCP server is to operate within an Active Directory domain (and is not
running on a domain controller) it must first be authorized. This can be
achieved either as part of the DHCP Server role installation, or subsequently
using either DHCP console or at the command prompt using the netsh tool.

If the DHCP server was not authorized during installation, invoke the DHCP
console (Start -> All Programs -> Administrative Tools -> DHCP), right
click on the DHCP to be authorized and select Authorize. To achieve the
same result from the command prompt, enter the following command:

netsh dhcp server serverID initiate auth

In the above command syntax, serverID is replaced by the IP address or
full UNC name of system on which the DHCP server is installed.

Understanding DHCP Scope Types

DHCP scopes are used to define ranges of addresses from which a DHCP server
can assign IP addresses to clients. Scopes fall into Normal, Multicast and
Superscope categories as follows:

Normal Scope — Allows A, B and C Class IP address ranges to be specified
including subnet masks, exclusions and reservations. Each normal scope defined
must exist within its own subnet.

Multicast Scope — Used to assign IP address ranges for Class D
networks. Multicast scopes do not have subnet masks, reservation or other
TCP/IP options. Multicast scope address ranges require that a Time To Live
(TTL) value be specified (essentially the number of routers a packet can pass
through on the way to its destination).

Superscope — Essentially a collection of scopes grouped together such
that they can be enabled and disabled as a single entity.

Configuring IPv4 Scopes Using the DHCP Console

New scopes on Windows Server 2008 R2 can either be configured from the graphical
DHCP console, or from the command prompt using the netsh utility. To
create a new scope in the DHCP console (launched from Start -> All Programs
-> Administrative Tools -> DHCP) click on the server name in left hand panel
so that IPv4 and IPv6 categories are listed in the main panel. Right click on
the required IP version and select New scope from the menu top invoke the

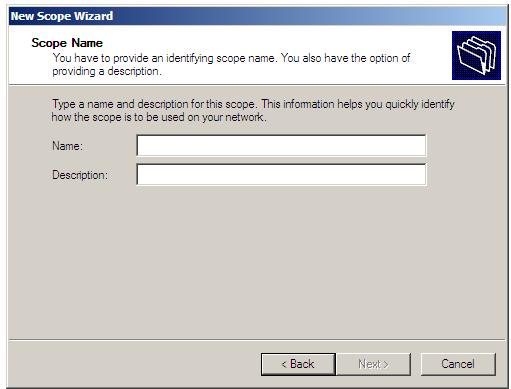

New Scope Wizard. Click on Next to skip the welcome screen so that the
Scope Name dialog is displayed:
<google>WIN28BOX</google>

Enter a suitable name and description for the scope and press Next to

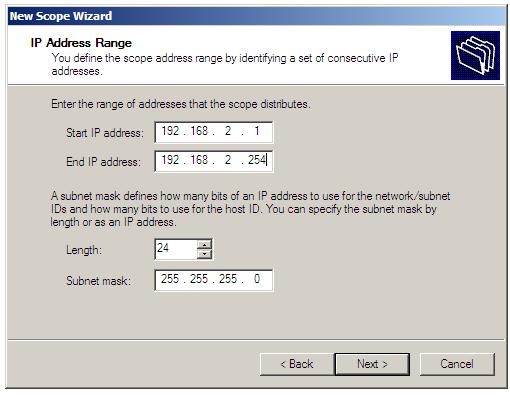

proceed to the IP Address Range screen. In this screen, enter the start
and end addresses of the IP address scope followed by the subnet mask, either
in terms of bit length or in IP format (for example 255.255.255.0 or 24 bits).
Note that when the start and end addresses are entered the subnet mask fields
are filled in automatically, but may be changed manually if required:

If the address range specified encompasses multiple subnets (for example
192.168.2.1 through to 192.168.3.254) the wizard will warn that the designated
range is too large for a single scope and provide the option to create a
superscope made up of a number of different scopes depending on how many
subnets are contained within the range.

Assuming that all addresses in the scope range are on the same subnet, the
wizard will provide the option to specify exclusions within the scope.
Exclusions are essentially ranges of one or more IP addresses within the
defined scope which are not available for assignment to clients. Multiple
exclusion ranges may be defined within a single scope by using the Add
button to add new ranges:

The next screen of the New DHCP Scope wizard relates to the topic of Lease
Duration for the IP addresses in the current scope. Lease duration refers to
the amount of time an IP address is assigned to a particular client computer
or device. If the subnet on which the DHCP server operates has a high turnover
of clients then a short lease is recommended (since the server will end up
holding IP addresses for clients which are no longer connected, potentially
exhausting the pool of IP addresses). For subnets where the connected clients
are fairly stable, longer leases might be more appropriate. To define a lease
duration use the spin boxes provided, specifying the duration in units of
days, hours and even minutes (the default is 8 days):

The next screen provides the option to configure DHCP options (such as default
gateway, DNS and WINS servers) which will be provided to clients along with
the dynamic IP address. If the yes option is selected, the wizard will
present a series of screens where these options may be specified if required.
On each screen enter the appropriate information, or leave the page blank if
the option is required (for example not all configurations require a WINS
server). If «no» is selected the wizard will skip to the Activate Scope
screen where, as the name suggests, the new scope may be activated. Once
activated the wizard may be closed. The new scope is now defined and active.

Configuring DHCP Reservations

DHCP reservations provide a mechanism by which IP addresses may be permanently
assigned to a specific client based on the MAC address of that client.

The MAC address of a Windows client can be found running the ipconfig /all command. For Linux systems the corresponding command is ifconfig -a. Once the MAC address has been identified, the reservation may be
configured using either the DHCP console or at the command prompt using the
netsh tool. One important point to note is that ifconfig displays
the MAC address delimited by colons (:), for example 06:EC:E6:11:47:BD. When
entering the MAC address into the New Reservations dialog on Windows the
colons will need to be replaced with dashes (-), for example
06-EC-E6-11-47-BD. Failure to do this will result in a warning dialog stating
that the Unique identifier you have entered may not be correct.

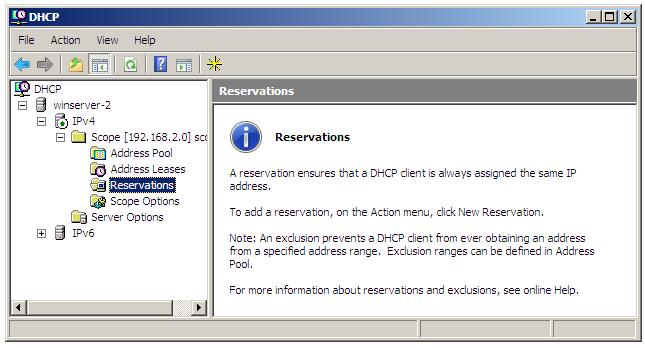

To configure reservation using the DHCP console, select Start -> All
Programs -> Administration Tools -> DHCP and select the DHCP server and
unfold the appropriate scope from the tree in the left panel. Within the scope
sub-list, select Reservations as illustrated below:

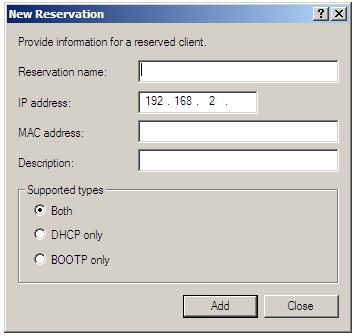

Right click on Reservations and choose New Reservation… from the
menu to launch the New Reservation dialog:

Begin by entering a name for the reservation followed by the IP address from
the currently selected scope which is to be reserved for the client together
with the MAC address of the client (or more specifically the network adapter
of the client). Finally specify whether the reservation is to be made for
BOOTP or DHCP clients, or both. Once the information has been entered click
the Add button. When all reservations have been entered click Cancel
to close the dialog.

To add a reservation using netsh the following syntax is used:

netsh dhcp server \\servername scope subnetID add reservedip IPaddress MacAddress ReservationName Comment

For example the following command reserves an IP address for a specific MAC
address (note that the MAC address must be entered without any delimiters):

C:\Users\Administrator>netsh dhcp server \\winserver-2 scope 192.168.2.0 add reservedip
 192.168.2.12 0013720B1457 "CEO Printer" "Printer in Exec Suite"

Changed the current scope context to 192.168.2.0 scope.

Command completed successfully.

To list the current reserved IP addresses for a particular scope the following
netsh command may be used:

C:\Users\Administrator>netsh dhcp server \\winserver-2 scope 192.168.2.0 show
reservedip

Changed the current scope context to 192.168.2.0 scope.

===============================================================
  Reservation Address -    Unique ID
===============================================================

    192.168.2.10      -    00-0b-db-18-a0-db-
    192.168.2.11      -    06-ec-e6-11-47-bd-
    192.168.2.12      -    00-13-72-0b-14-57-


No of ReservedIPs : 3 in the Scope : 192.168.2.0.

Command completed successfully.

<google>BUY_WINSERV_2008R2_BOTTOM</google>

DHCP (Dynamic Host Configuration Protocol) – это протокол, который позволяет автоматически назначать IP-адреса и другую необходимую сетевую конфигурацию компьютерам в локальной сети. Настройка DHCP сервера на Windows Server 2008 R2 может быть полезна для организации сети с большим количеством клиентов или для увеличения эффективности управления IP-адресами.

В данной статье будет представлено подробное руководство по настройке DHCP сервера на Windows Server 2008 R2. Мы рассмотрим основные шаги, необходимые для создания и настройки DHCP сервера, а также разберем некоторые дополнительные настройки, которые могут пригодиться в конкретных ситуациях.

Основные шаги настройки DHCP сервера включают в себя установку роли DHCP Server, настройку IP-диапазона, назначение параметров сети (например, шлюза и DNS-сервера) и активацию DHCP сервера. Кроме того, мы рассмотрим способы проверки и мониторинга работы DHCP сервера, а также резервирование IP-адресов для конкретных клиентов.

Настоящая статья предназначена для администраторов сети, имеющих базовые знания работы с Windows Server 2008 R2 и желающих узнать, как настроить DHCP сервер на данной операционной системе.

Первоначальная установка DHCP сервера

Перед настройкой DHCP сервера, необходимо установить его на сервере Windows Server 2008 R2. Для этого выполните следующие шаги:

1. Откройте «Диспетчер сервера» в меню «Пуск».
2. В левой панели выберите раздел «Роли сервера».
3. В правой панели нажмите ссылку «Добавить роли».
4. В мастере установки ролей сервера выберите «DHCP сервер» и нажмите «Далее».
5. Прочитайте описание DHCP сервера и нажмите «Далее».
6. Выберите сетевой адаптер, который будет использоваться для DHCP сервера, и нажмите «Далее».
7. Укажите параметры для DHCP сервера: диапазон IP-адресов, адрес шлюза, адрес DNS-сервера и прочие необходимые данные. Нажмите «Далее».
8. Проверьте настройки DHCP сервера и нажмите «Установить».
9. После завершения установки, DHCP сервер будет готов к настройке и использованию.

Теперь вы можете переходить к настройке DHCP сервера, чтобы он предоставлял IP-адреса в вашей сети автоматически.

Шаг 1: Установка DHCP роли

Перед тем как начать настройку DHCP сервера на Windows Server 2008 R2, необходимо установить DHCP роль на сервере. Для этого выполните следующие действия:

1. Откройте «Серверный менеджер». Для этого нажмите на кнопку «Пуск» в левом нижнем углу рабочего стола, затем выберите «Серверный менеджер».
2. В левой панели «Серверный менеджер» выберите пункт «Роли».
3. В центральной панели «Серверный менеджер» нажмите на ссылку «Добавить роли».
4. В мастере «Добавление ролей» нажмите «Далее».
5. Выберите сервер, на котором вы хотите установить DHCP роль, и нажмите «Далее».
6. В списке ролей найдите и отметьте «Служба DHCP» и нажмите «Далее».
7. Прочитайте информацию о роли DHCP и нажмите «Далее».
8. Настройте параметры установки роли DHCP, оставьте значения по умолчанию и нажмите «Установить».
9. После завершения установки роли DHCP нажмите «Закрыть».

Теперь роль DHCP успешно установлена на сервере Windows Server 2008 R2 и готова к настройке.

Шаг 2: Конфигурация сетевого адаптера

Прежде чем настраивать DHCP сервер, необходимо произвести конфигурацию сетевого адаптера на сервере.

Для этого выполните следующие действия:

1. Откройте «Панель управления» и выберите «Сеть и интернет».
2. Выберите «Центр управления сетями и общим доступом».
3. В левой панели выберите «Изменить параметры адаптера».
4. Откройте свойства нужного сетевого адаптера (обычно это «Локальная область подключения»).
5. Выберите «Протокол интернета версии 4 (TCP/IPv4)» и нажмите «Свойства».
6. Установите «Получить IP-адрес автоматически» и «Получить DNS-сервер автоматически».
7. Нажмите «ОК», чтобы сохранить настройки.

После того как вы настроили сетевой адаптер, можно приступить к настройке DHCP сервера. Перейдите к следующему шагу.

Настройка основных параметров

Перед настройкой DHCP сервера на Windows Server 2008 R2, необходимо определить основные параметры, такие как диапазон IP-адресов, маску подсети и шлюз по умолчанию.

Для начала, запустите консоль управления DHCP сервером, щелкнув правой кнопкой мыши на значке «Панель управления» на рабочем столе и выбрав пункт «Сеть», а затем «Управление сетью».

В открывшемся окне «Управление сетью», выберите адаптер сети, на котором будет работать DHCP сервер. Щелкните правой кнопкой мыши на выбранном адаптере и выберите пункт «Свойства».

В появившемся окне «Свойства адаптера», найдите и выберите пункт «Протокол интернета версии 4 (TCP/IPv4)» и щелкните на кнопке «Свойства».

В открывшемся окне «Свойства (TCP/IPv4)», выберите «Получить IP-адрес автоматически» и «Получить DNS-сервер автоматически», если они не выбраны.

После этого, щелкните на кнопке «Альтернативная конфигурация» и введите IP-адрес, маску подсети и шлюз по умолчанию в соответствующие поля.

Для настройки диапазона IP-адресов, вернитесь к консоли управления DHCP сервером и выберите пункт «IPv4» в левой панели. Затем, щелкните на кнопке «Добавить диапазон», расположенной в правой панели.

В открывшемся окне «Добавить диапазон», введите имя для диапазона и указывайте начальный и конечный адреса IP-адресов, которые будут выдаваться DHCP сервером.

Также, укажите длительность аренды адреса в днях, часах и минутах, а также IP-адреса префикса и адрес службы DNS. После этого, щелкните на кнопке «OK», чтобы сохранить настройки.

В результате, основные параметры DHCP сервера на Windows Server 2008 R2 будут успешно настроены и готовы к использованию.

Прочитано:
1 240

И так у нас имеется развернутый Active Directory и именем домена polygon.local. Сейчас я покажу как поднять DHCP-сервер для динамического назначения IP-адресов.

Исходные данные:

Домен контроллер — dc1.polygon.local

Статический IP- адресс домен контроллера — 10.0.2.15

Доменная учетная запись — ekzorchik, имеет права «Domain Admins».

Пароль доменной учетной записи — Aa1234567

Заходим на домен контроллер (dc1) под учетной записью ekzorchik.

Открываем консоль:

«Start» — «Control Panel» — «Administrative Tools» — «Server Manager», переходим в пункт «Roles» — и добавляем роль: «DHCP Server» (DHCP-сервер) и после щелкните два раза Далее (Next).

На странице, Выбор привязки сетевого подключения (Network bindings) будет выведен список сетевых подключений со статическими IPv4-адресами. Выбираем сетевое подключение, при помощи которого сервер будет обслуживать DHCPv4-клиентов:

На следующем этапе указываем параметры IPv4 DNS-сервера (Specify IPv4 DNS Server Settings):

Родительский домен — polygon.local

DNS — сервер — 10.0.2.15

На странице где задаются параметры для WINS-сервера оставляем все как есть, я не буду использовать поддержку WINS в сети:

Далее нужно создать область для DHCP-сервера:

Нажимаем Add и заполняем значениями,

поясню, где

Scope name — произвольное обозначения для выдаваемых адресов для домена polygon.local.

Starting IP Address и Ending IP Address — диапозон выдаваемых адресов (т. е. Получается для 50 станций).

Subnet mask — маска для сети.

Default gateway — кто будет являться шлюзом.

Полученный результат:

На следующем этапе отключаем режим DHCPv6.

На следующем этапе указываем учетные данные для авторизации DHCP-сервера в Active Directory:

Т.к. Я настраиваю DHCP-сервер из под учетной записи ekzorchik с правами Администратора домена, то оставляем пункт как есть:

Ну вот собственно и всё, на последней шаге отображаются все настройки которые я указал и жмем Install, мастер приступит к установке и настройке сервера.

Собственно вот и всё, поднят dhcp-сервер и авторизован на домен контроллере polygon.local.
