Роутер asus rt n66u обзор

Сегодня мы поближе познакомимся с достаточно интересным представителем линейки сетевого оборудования от бренда ASUS: двухдиапазонным маршрутизатором RT-N66U. Модель не новая – она была анонсирована уже в далеком 2012 году. Более того, первоначальный вариант этого маршрутизатора был представлен в начале 2011 года на Consumer Electronics Show в Лас-Вегасе. Впрочем, не смотря на столь солидный «возраст», модель до сих пор не потеряла свою актуальность и пользуется хорошим спросом. Попробуем понять, чем этот «Темный Рыцарь» сумел завоевать сердца покупателей.

Технические характеристики.

WAN-интерфейс:

• Тип интерфейса – 1 х 1000Base-T Ethernet;

• Auto MDI/MDI-X – есть;

• Типы подключения – Static IP, Automatic IP (DHCP-клиент), PPPoE, PPTP, L2TP

• Режим Dual-Link – есть;

• Wireless Internet – есть, через 3G-модем;

LAN-интерфейсы:

• Тип интерфейса – 4 х 1000Base-T Ethernet;

• Auto MDI/MDI-X – есть;

WLAN-интерфейс:

• Диапазоны частот – 2,4-2,4835 ГГц / 5,1-5,8 ГГц;

• Протоколы — IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n;

• Тип MIMO – 3T3R;

• Безопасность – 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support, 802.1x;

• Гостевая сеть – до 3-х независимых для каждого диапазона;

Сетевые службы:

• DHCP-сервер, DLNA-сервер, DDNS-клиент, NTP-клиент, VPN-сервер и клиент;

Дополнительно:

• Менеджер загрузок (NZB, aMule и Bit Torrent);

• SMB-сервер, FTP-сервер, Print-сервер;

Упаковка, комплектация.

Похоже дизайнеры и маркетологи компании не зря едят свой хлеб – элегантная коробка не малых размеров содержит с лицевой стороны все ключевые особенности данного роутера в виде понятных рисунков. Крупным шрифтом выделена поддержка двух диапазонов и максимальная скорость беспроводного сегмента сети, равная 900 Мбит/с. При этом, есть достаточно много места для размещения «орденов и медалей». В нашем случае, в качестве «звезды героя» – наклейка «Выбор читателей» журнала PC Magazine за 2014 год. Разумеется, присутствует фотография и самого устройства в самом выгодном ракурсе.

Обратная сторона коробки еще более информативна – здесь и расписаны преимущества одновременной работы маршрутизатора в двух диапазонах, и графическое описание технологии Ai Radar, служащей для оптимизации направления сигнала Wi-Fi, что, по мнению, производителя улучшает зону покрытия и увеличивает скорость соединения.

Здесь же есть «схема подключения» проводных клиентов, интернет-соединения от провайдера и USB-устройств. Также есть сравнительная табличка по выбору маршрутизатора в зависимости от Ваших требований.

К сожалению, для «великого и могучего», места на лицевой и оборотной стороне не нашлось. Есть буквально три строчки среди 23 других подобных «кратких аннотаций» на верхнем торце.

Впрочем, учитывая, что данный роутер относится к «топ-сегменту», можно предположить, что объемы его продаж не настолько большие, чтобы производитель «заморачивался» с локализацией упаковки для каждой страны продажи.

Левая боковая стенка содержит более полный перечень технических характеристик роутера и его комплектацию. Также здесь отмечена поддержка протокола IPv6, совместимость с Windows 8 и MacOS. Правая стенка дублирует «пиктограммы» достоинств с лицевой стороны.

Кстати, для особо принципиальных покупателей отмечу, что коробка изначально обтянута полиэтиленом, поэтому можно легко понять, вскрывалась ли она до вас или нет.

Впрочем, я что-то увлекся описанием «тары»…

Аккуратно вскрываем полиэтилен, открываем обе боковые стенки и буквально выталкиваем коробку из плотного белого картона. Внутри в аккуратно разложены по «секциям» как сам роутер, так и все сопутствующие ему компоненты:

Что мы имеем в комплекте поставки:

• Сам роутер

• Три съемные антенны

• Блок питания;

• Патч-корд;

• Подставка для вертикальной установки;

• Компакт-диск с утилитами;

• Бумажное руководство по быстрому запуску на 17 языках

• Гарантийный талон

Здесь я вынужден попросить прощения у читателей за отсутствие на снимке подставки – уже в процессе подготовки обзора обратил внимание на это упущение.

Внешний вид.

Сегодня внешний вид данного аппарата уже не выделяется на фоне как других моделей ASUS, так и на фоне конкурентов. Но для 2012 это был почти прорыв: абсолютно черный «рубленый» дизайн, высококачественный пластик с текстурой из линий различной толщины. Как говорится: «Берешь в руки – маешь вещь».

Аппарат достаточно увесистый – 450 грамм, хотя размеры корпуса не слишком выделяются среди других роутеров. Боковые и нижняя стенки буквально усеяны вентиляционными отверстиями, что наводит на мысль о достаточно сильном тепловыделении при работе. Нижняя стенка содержит отверстия для установки на стену. Эти же отверстия используются для присоединения подставки вертикальной установки:

Задняя стенка традиционно содержит все коммутационные разъемы: 4 LAN-порта, WAN-порт, пару USB-портов и 3 антенных разъема. Разъем питания расположен слева. Рядом с ним разместилась кнопка включения питания. Кнопки сброса настроек и включения WPS также расположились между разъемами, что несколько усложняет доступ к ним.

Впрочем, пользоваться ими приходится нечасто, поэтому считать это недостатком я не буду.

Вернемся к лицевой панели, где расположилась линейка синих светодиодов – индикаторы питания, активности LAN и WAN, обоих диапазонов WLAN и работы USB-портов.

Сами светодиоды, на первый взгляд, не кажутся «ослепительно яркими», но в полной темноте «иллюминация» достаточно приличная.

Итак, аппарат осмотрен со всех сторон, антенны прикручены, кабеля подключены, питание подано. Переходим к следующей «главе».

Настройка. Функциональные возможности

Вообще то, первоначальную настройку маршрутизатора можно осуществлять двумя способами:

1. При помощи утилиты «Router Setup Wizard» с компакт-диска, входящего в комплект поставки.

2. Традиционным способом – через WEB-интерфейс устройства.

В первом случае, мастер настройки пошагово ведет вас через «дебри» типов подключения, протоколы и прочие страшные для простого обывателя термины. Здесь все относительно просто: вводим на первом шаге имя пользователя «admin», пароль тоже «admin» для доступа к самому маршрутизатору. Далее выбираем свой населенный пункт, провайдера и тип подключения. Вводим параметры авторизации, полученные у провайдера, и радуемся жизни. Но есть в этой бочке меда и ложка дегтя: список провайдеров далеко не полный. По крайней мере из четырех, присутствующих в моем доме, в списках оказался только один.

Второй способ более традиционен: открываем свой любимый браузер, вводим в адресной строке классическое «192.168.1.1» и получаем не менее знакомое «введите имя пользователя и пароль». Вводим «admin/admin» и попадаем в привычный для пользователей сетевого оборудования «ASUS» WEB-интерфейс:

Кому как, а мне пользовательский интерфейс маршрутизаторов ASUS нравится: строгий дизайн, интуитивно понятное меню дают возможность легко и быстро настраивать этот достаточно функциональный девайс. Впрочем, иногда встречаются огрехи, заключающиеся в непереведенных терминах.

Вернемся к «стартовому окну»: здесь сразу виден статус соединения с «этим вашим интернетом», режим безопасности Wi-Fi, количество подключенных клиентов и список USB-устройств, которые присоединены к нашему девайсу. Правый «столбец» отображает детальную информацию в зависимости от выбранного «раздела» карты сети.

Собственно, здесь можно не только просматривать информацию, но и манипулировать некоторыми настройками. Например, можно быстро сменить параметры авторизации Wi-Fi, задать удобочитаемое имя клиента или перезапустить соединение с провайдером.

Если же мы начнем «путешествовать» по главному меню, то мы будем иметь следующие возможности:

1. Организовать до 6-ти (!!!) независимых гостевых беспроводных сетей (по три в каждом диапазоне):

2. Настроить службу приоретизации трафика (QoS) и просмотреть «графики трафика»:

3. Ограничить доступ клиентов в зависимости от времени суток – здесь это называется «Родительский контроль». Немного нелогично с точки зрения родителя: зачастую проблема не в том, сколько любимое чадо проводит времени в сети, а в том, куда оно «ходит». Впрочем, если подойти к проблеме «творчески», то недостающий функционал «папа-жандарм» легко настраивается в других разделах.

Два следующих подраздела – «USB-приложения» и «AI Cloud» я оставлю «на закуску»: они достаточно объемны, чтобы пробежать по ним в режиме «галопом по европам». Поэтому сразу перейдем к дополнительным настройкам.

4. «Беспроводная сеть». Здесь мы имеем классический набор настроек Wi-Fi: SSID сети, ширина и номер канала, метод проверки подлинности, тип шифрования и ключ сети. Есть возможность использования для подключения клиентов WPS. Можно также построить WDS-сеть и фильтровать беспроводных клиентов по MAC-адресу. Для «эстетов» существует возможность перепоручить авторизацию клиентов внешнему RADIUS-серверу, а «профессионалы» возможно оценят возможности тонкой настройки некоторых параметров беспроводной сети.

5. «Локальная сеть». Настроек здесь немного: указываем IP-адрес самого маршрутизатора, маску подсети. Разумеется, присутствует DHCP-сервер с джентльменским набором настроек (пул адресов, время аренды и возможность выделения статических адресов клиентам). Также можно настроить статическую маршрутизацию. Настройка IPTV достаточно гибкая: есть возможность как выбора готового профиля провайдера (при этом автоматически производится назначение портов роутера для ТВ-приставки и VoIP шлюза во внутренней сети), так и возможность настройки всех параметров «вручную». Разумеется, есть поддержка IGMP и UDP-proxy.

6. «Интернет». Первая закладка этого раздела содержит настройки для подключения к провайдеру по WAN-интерфейсу.

Здесь все достаточно «скучно»: выбираем тип подключения (PPPoE, PPTP, L2TP, статический или динамический IP-адрес), и вводим сопутствующие параметры. А вот на второй закладке у нас есть возможность задействовать одну из «фишек» – возможность использование альтернативного канала доступа к всемирной паутине. В качестве второго канала может быть задействован USB-«свисток», либо один из LAN-портов. Альтернативный канал может быть задействован как резервный – в данном случае при «падении» основного канала роутер «перебрасывает» трафик на «запасной». Либо можно организовать балансировку загрузки – в данном случае трафик делится между каналами согласно указанному коэффициенту.

Кроме того, как и у «всякого уважающего себя маршрутизатора» есть возможность «проброса» портов с внешней сети во внутреннюю, создание «демилитаризованной зоны» и поддержка DDNS.

7. Не обошлось и без поддержки протокола IPv6. Причем возможно использование не только «чистого» IPv6, но и «костылей» типа 6to4, 6in4 и 6rd.

8. Раздел VPN дает возможность поднять как VPN-сервер для организации доступа во внутреннюю сеть извне, так и VPN-клиента для доступа к другим закрытым сетям.

9. Разумеется, не обошлось и без брандмауэра. Его функциональность находится на уровне большинства SOHO-маршрутизаторов и кроме банального «вкл/выкл» имеется возможность фильтрации по URL, ключевым словам и сетевым службам. Последние могут работать по расписанию… Поскольку роутер поддерживает протокол IPv6, то работа брандмауэра может быть распространена и на него.

10. Раздел «Администрирование» дает возможность выбрать один из четырех режимов работы девайса: обычный маршрутизатор c Wi-Fi, беспроводной повторитель, беспроводная точка доступа и т.н. «Media-bridge».

На закладке «Система» есть возможность сменить имя администратора роутера с обычного «admin» на что-то свое и задать ему пароль. Также здесь задаются некоторые другие настройки, среди которых часовой пояс, адрес NTP-сервера и т.п.

Правила хорошего тона предполагают, что серьезный софт должен, как минимум, уметь самостоятельно проверять наличие обновлений. В идеале – самостоятельно скачивать и устанавливать их. Наш «подопечный» умеет только первое – проверять… Обновлять приходится «по-старинке», скачивая файл с прошивкой с сервера ASUS.

Ну и «на закуску администратору» есть возможность сохранения, восстановления и сброса настроек роутера.

11. «Системный журнал» дает возможность просмотра не только всех событий, происходящих внутри этой «черной коробочки с антеннами», но и увидеть состояние беспроводной сети, узнать какие адреса были присвоены клиентам сервером DHCP, убедиться в корректности таблицы маршрутизации. Также есть возможность увидеть состояние переадресации портов и список подключений.

12. Ну и напоследок у нас припасена страница с сетевыми утилитами – ping, traceroute и nslookup. Этот «джентльменский набор» может помочь в диагностике проблем работы сети.

Также есть возможность удаленного «пробуждения» подключенных в локальной сети устройств:

Теперь предлагаю вернуться к пропущенным разделам «USB-приложения» и «AI Cloud». Первый раздел содержит следующие ссылки:

• AiDisk – за этим громким названием прячется настройка доступа к файлам, расположенным на USB-накопителе, подключенному к роутеру из «глобальной паутины» с помощью протокола FTP:

• Файл/медиа-сервер – здесь собраны «рубильники» включения/выключения DLNA и iTunes серверов, а также настройка SMB-сервера. Для последнего есть возможность регулирования прав доступа к «расшаренным» папкам;

• Сервер печати

• 3G/4G – ссылка на раздел подключения к глобальной сети посредством 3G/4G-«свистков»:

• Download Master – ссылка на отдельную страницу менеджера закачек, в случае если данная служба установлена. Позволяет организовать загрузку файлов на подключенный накопитель с помощью протоколов NZB, aMule и, разумеется, Bit Torrent.

Второй раздел, обзор которого мы пропустили – AiCloud. Собственно, из названия становится ясно, что здесь собраны «облачные» службы маршрутизатора. Впрочем, если доступ с мобильных устройств под управлением Android и iOS к файлам, расположенным на USB-накопителе считать «облачным», то название раздела соответствует его функционалу. Итак, что мы имеем здесь:

• Cloud Disk – доступ к файлам с мобильных устройств через «глобальную паутину»;

• Smart Access – организация доступа к ПК в локальной сети извне, включая возможность удаленного пробуждения;

• Smart Sync – настройка синхронизации данных на USB-накопителе с облачными службами.

К сожалению, в данной прошивке из облачных сервисов поддерживается только собственный «Asus Web Storage», в отличие от того же RT-AC87U, где есть поддержка Drop Box, удаленного FTP или SMB-серверов.

Для файлов, размещенных в «персональном облаке» есть возможность создания «приглашения» со ссылкой на доступ к ним для сторонних пользователей

Есть возможность защиты доступа к AiCloud от взлома подбором паролей:

и логирования доступа:

Тестирование производительности

При тестировании использовалось следующие устройства:

1. Стационарный компьютер – процессор Intel Pentium G3258, м.плата MSI Z97S SLI KRAIT EDITION, сетевая карта Realtek 8111G;

2. Ноутбук Lenovo T410 – процессор Intel Core i5 M520, сетевая карта 82577LM;

3. Смартфон Vertex Impress Envy.

Для раскрытия максимальных возможностей беспроводного подключения был задействован USB-адаптер Asus USB-N66/

В оценки производительности роутера в файловых операциях использовался USB-накопитель Kingston DataTraveler 100 G3 емкостью 32 Гбайт, оснащенный интерфейсом USB 3.0.

Для начала приведу сводные графики тестирования файловых операций. Для этого использовался файл объемом 996 Мбайт. Замеры производились 5 раз, наибольший и наименьший результаты отбрасывались, для оставшихся производилось вычисление среднеарифметического значения:

Вызывает удивление крайне низкая скорость записи по протоколу FTP, не превышающая 2.5 Мбайт/с, при том, что скорость чтения по данному протоколу вполне адекватна и близка к результатам тестирования данного роутера в других обзорах, размещенных в сети. Списать это на низкую производительность USB-накопителя нельзя, т.к. его тестирование при подключении к порту USB 2.0 на обычном ПК дает скорость записи в районе 18 Мбайт/с. Да и скорость записи по протоколу SMB тоже ощутимо выше. Кроме того, при копировании файлов, загрузка процессора роутера повышается практически до 100%.

Для тестирования WLAN и LAN-сегментов использовался тест Iperf 2.0.5 с параметрами «по-умолчанию» (протокол TCP, размер буфера 64 кБайт). Методика оценки результатов (усреднение трех из пяти замеров) была аналогична тестированию файловых операций. В результате были получены следующие значения:

К сожалению, отсутствовала возможность протестировать различные типы подключения к «глобальной паутине». Но для достаточно распространенного PPPoE при тарифе 100 Мбит/с был получен следующий результат:

Впрочем, учитывая достаточно мощную начинку, можно предположить, что даже для таких «тяжелых» протоколов, как PPTP или L2TP скорость доступа к «паутине» не будет ограничиваться тестируемым устройством.

Выводы

Даже несмотря на «почтительный возраст», данный маршрутизатор будет вполне выгодным приобретением. Да, у него нет поддержки «суперсовременного» протокола IEEE 802.11ac. Он не может похвастаться двухъядерным процессором. Но с другой стороны, он имеет поддержку диапазона 5 ГГц, «переезд» на который для многих становится панацеей от тормозов в сети. Наличие двух портов USB 2.0 дает возможность организации на базе этого устройства сервера печати и/или небольшой «файлопомойки». Прошивка, которая хоть и имеет «шероховатости» перевода на «великий и могучий», отличается интуитивно понятным интерфейсом. Единственное, что для кого-то покажется завышенной цена, которая впрочем обосновывается теми плюсами, которые я перечислил, плюс трехлетнаяя гарантия.

Ну или если вкратце, то:

ПЛЮСЫ:

• Шикарный внешний вид

• Хорошая производительность

• Широкий функционал

• Интуитивно понятный интерфейс

• Отличная работа беспроводных сетей

МИНУСЫ:

• Яркие светодиоды

• Ощутимый нагрев корпуса

• Цена, которая может показаться завышенной

Ну и в заключение, традиционно хочу поблагодарить компанию Asus и Клуб Экспертов за предоставленный для тестирования девайс.

Часть 1. Внешний вид, настройка и возможности

В начале октября прошлого года в нашей лаборатории побывало очень интересное и красивое устройство — роутер ASUS RT-N56U. Производителю удалось совместить в нем высокопроизводительную платформу и уникальный дизайн. Для закрепления успеха в начале этого года компания представила модель RT-N66U. Те, кто внимательно следит за новостями, могут помнить, что первый раз она «засветилась» год назад, но финальный дизайн был определен совсем недавно. Возможно, сначала предполагалось использовать классический формат, но успех 56-й модели повлиял на планы компании, и устройство было переоформлено в новом стиле.

В RT-N66U установлено два радиоблока с поддержкой скоростей 450 Мбит/с, и по этому параметру роутер находится в очень малочисленной группе лидеров. Остальные внешние характеристики схожи — гигабитные проводные порты, два порта USB 2.0. Однако много всего нового есть и в прошивке, без которой аппаратная платформа бесполезна. Посмотрим, насколько хорошо эти две составляющие сочетаются в этой модели.

Из-за большого объема материал был разбит на две части: в первой мы обсудим внешний вид и возможности, а во второй — проведем тестирование производительности роутера.

Комплект поставки

Использовать компактную упаковку для устройства подобного класса, видимо, не разрешили маркетологи, так что ее размер — 39,5×24×6 см — в проекции даже больше, чем у предшественника. В оформлении использовали исключительно черный цвет, подчеркивая высокий класс модели. Кроме фотографии роутера, ламинированной пленкой, на коробке можно найти таблицу технических характеристик и ключевые особенности модели. Самой яркой из них будет поддержка скоростей 450 Мбит/с в каждом из двух диапазонов.

Комплект поставки традиционный: роутер, три антенны, подставка для вертикальной установки, блок питания 19 В 1,58 А, гигабитный патч-корд, компакт-диск с программами, краткое руководство по установке. Мы тестировали европейскую версию устройства, поэтому никакой локализации печатной продукции не было, но ожидается, что в официальных поставках все будет переведено. Отметим стильный плоский формат сетевого кабеля и достаточно крупные внешние антенны, продолжающие «бриллиантовый» стиль.

На компакт-диске находятся: помощник для настройки роутера, программа поиска устройства в сети, утилита восстановления прошивки, программа настройки сетевого принтера и электронная версия документации. В момент написания статьи на сайте производителя можно было найти обновления прошивки и электронные версии руководства пользователя. Новых утилит и программ пока не было представлено, так что если обеспечиваемые ими функции важны — постарайтесь не потерять компакт-диск. Интересно, что некоторые из программ (например утилиту управления загрузками) можно скачать по ссылке из самого web-интерфейса устройства.

Внешний вид

Учитывая успех предшественника, в модели RT-N66U компания использовала аналогичный дизайн, одновременно избавившись от прошлых недостатков. Во-первых, использован не глянцевый, а матовый черный пластик. На нем не остаются отпечатки пальцев и он меньше собирает пыль. Во-вторых, корпус более массивный и крупный, так что подключаемые к нему кабели не нарушат равновесие и не смогут стянуть его со стола.

Увеличение размеров — вполне закономерное следствие установки более мощной начинки. Новая версия роутера подросла до 21,7×14,9×3,5 сантиметров, а увеличение веса почти до полукилограмма связано с необходимостью установки большого радиатора в системе охлаждения. Еще одним косвенным признаком роста производительности является наличие решеток вентиляции на всех поверхностях существенной площади, кроме лицевой. Большая часть последней повторяет «ребристую» фактуру предшественника, а сверху есть полоска с серебристым логотипом компании и названием модели, оформленная «под металл». Набор индикаторов тоже немного изменился — статус, четыре светодиода для активности проводных портов, подключение к интернету, по одному для 2,4 и 5 ГГц диапазонов Wi-Fi и последний — для порта USB. Все они в этот раз достаточно крупные, все голубого цвета (выяснить скорость кабельного подключения невозможно) и светят относительно неярко.

С вариантами установки тоже стало получше — кроме горизонтального размещения на столе, можно использовать комплектную подставку для вертикальной установки (правда в этом случае все кабели будут в верхней части конструкции) или повесить роутер на стену.

Задний торец используется для разъемов антенн Wi-Fi, проводных портов, двух портов USB 2.0, кнопки сброса настроек, кнопки WPS, входа блока питания и выключателя. В целом все стандартно, только вот по поводу места для кнопки WPS можно поспорить. Впрочем, если не подключать кабель в LAN4, то воспользоваться ей будет несложно.

По сути можно сказать, что в этом устройстве компания ASUS использовала классический форм-фактор роутеров, внеся свое видение в виде красивой верхней панели и дизайна антенн. Так что в целом внешний вид заслуживает отличной оценки.

Аппаратная конфигурация

Интересно, что устройство имеет аппаратную версию B1 (а если судить по печатной плате — то она имеет ревизию 3.00). Похоже, что путь до релиза был долгим и непростым. Пожалуй, это первое устройство, систему охлаждения которого можно сравнить с современной видеокартой начального уровня — практически вся лицевая часть платы закрыта алюминиевым радиатором размерами 16×6 сантиметров и высотой ребер до одного сантиметра. Проблем с перегревом за все время тестирования отмечено не было, так что установленный радиатор вполне справляется со своими обязанностями, и это еще одно преимущество над предшественником.

Роутер основан на платформе Broadcom. Центральный процессор — BCM4706/BCM53003, работающий на частоте 600 МГц. Он имеет архитектуру MIPS и встроенные контроллеры шины PCIe, гигабитного сетевого интерфейса и USB 2.0. Объем оперативной памяти составляет 256 МБ, для хранения прошивки установлена микросхема флэш-памяти на 32 МБ. Радиоблоки основаны на одинаковых чипах — BCM4331, реализующих 802.11n на скоростях до 450 МГц (3T3R) и работающих абсолютно независимо. Антенны используются общие, подключаемые через стандартные разъемы на корпусе устройства. Гигабитные сетевые порты работают через коммутатор BCM53125 и поддерживают автоматическое определение типа (полярности) подключения MDI-X.

Дополнительно на плате есть микросхема Alcor — USB-хаб, совмещенный с контроллером для карт памяти microSD и слот для них. Установка карты памяти требует вскрытия корпуса и может быть интересна с точки зрения установки дополнительного программного обеспечения. Карта видна в системе как обычный сменный носитель. Отметим наличие консольного порта, не очень актуального из-за наличия в устройстве доступа к консоли через telnet.

Устройство было предоставлено для тестирования с прошивкой 3.0.0.3.90, но обновление 3.1.0.3.90 вышло буквально через несколько дней, и все результаты в этой публикации относятся именно к этой версии.

Настройка и возможности

Интерфейс настройки устройства теперь оформлен в черных тонах, но в целом аналогичен предшественнику. Выбор языка осуществляется автоматически по настройкам браузера или выбором из выпадающего списка. Русский перевод выполнен достаточно качественно, только в некоторых новых функциях встречаются английские слова. Ко многим пунктам меню есть встроенные подсказки (к самым непонятным, конечно, нет). Есть возможность доступа к интерфейсу со стороны порта WAN с изменением номера порта, но, к сожалению, без шифрования.

На основном экране схематично представлена организация локальной сети — статус подключения к сети Интернет, настройки Wi-Fi, клиенты и USB-устройства. Большинство элементов являются ссылками на соответствующие страницы с более точной информацией и некоторыми настройками. Дополнительно есть информация о версии прошивки и кнопка перезагрузки устройства.

Сортировка пунктов меню может несколько смутить новичков. Все-таки основные настройки роутера — подключение к интернету и обеспечение беспроводной сети, а здесь они убраны в раздел «Дополнительные настройки», а первые пункты меню — это различные непрофильные функции. Так что восстановим справедливость и начнем с более важных опций.

Работа с сетью Интернет возможна с прямым адресом и через протоколы PPPoE, PPTP, L2TP, 802.1x, что закрывает большинство современных вариантов. Настройки позволяют изменить большинство сетевых адресов, включая MAC-адрес порта WAN. Поддержка IPTV состоит из нескольких функций: выбор одного или двух LAN-портов для приставки, поддержка трансляции мультикаста в LAN, встроенный сервер для трансформации мультикаст потоков в HTTP (udpxy). Обеспечить удобство работы с динамическим внешним адресом призван клиент DDNS, в списке которого представлены три популярных сервиса и собственный вариант от ASUS. Настройка технологии трансляции сетевых адресов (NAT) позволяет разрешить прохождение через роутер таких протоколов, как PPTP, L2TP, IPsec и RTSP. Обеспечение доступа к внутренним ресурсам из сети Интернет основано на таблице трансляции портов, с использованием которой можно перенаправлять не только одиночные порты, но и диапазоны, причем номера внутренних и внешних портов могут отличаться. В устройстве есть также функция «переключаемых» портов, поддержка DMZ и UPnP.

Настройки беспроводных интерфейсов дублируются для каждого диапазона. Основные параметры традиционно состоят из выбора имени сети, режима работы, номера канала, режима безопасности (открытая сеть, WEP, WPA/WPA2 с паролем или через сервер RADIUS), ширины канала для 802.11n. Предоставленная на тест модель поддерживает 13 каналов в диапазоне 2,4 ГГц и 4 в диапазоне 5 ГГц. Отдельной настройки региона работы в ней нет. Отметим, что по режимам предусмотрена установка «только n» или «все сразу». Поддержка WPS поможет быстро и безопасно подключить новых беспроводных клиентов. Причем пользователь роутера может выбрать частотный диапазон, в котором будет осуществляться ее работа. Предусмотрено создание белых или черных списков MAC-адресов беспроводных клиентов, что может повысить уровень безопасности. Поддержка беспроводных мостов (WDS) может пригодиться для расширения охвата беспроводной сети, но, на наш взгляд, эта технология не очень интересна сегодня из-за своих ограничений и существенного падения скорости. На странице «профессиональных» параметров можно указать расписание работы беспроводных модулей (один диапазон времени на выбранные дни недели), ограничить максимальную мощность передатчика, включить режим изоляции беспроводных клиентов, выбрать опции по широковещательной передачи через Wi-Fi.

В роутере реализована популярная в последнее время функция «Гостевых сетей». Основана она на возможности иметь несколько беспроводных сетей с разными именами и режимами шифрования на одной точке доступа. В случае рассматриваемой модели можно организовать дополнительно по три гостевые сети на каждом из двух диапазонов. Работать они будут на том же канале и стандарте, как и основной контроллер. Клиенты этих сетей по умолчанию имеют доступ только к интернету, но не могут обмениваться информацией с устройствами локального сегмента, что выглядит логично с точки зрения безопасности. Впрочем, это поведение можно и отключить. Кроме того, администратор может установить продолжительность работы внешних клиентов с точностью до минуты.

Настройка локального сегмента сети состоит из выбора собственного IP-адреса роутера, диапазона адресов и фиксированных назначений для сервера DHCP, программирования собственных маршрутов. Отметим наличие двух опций для встроенного коммутатора — отключение «аппаратного ускорителя» и включение Jumbo Frames. Последняя опция влияет только на сегмент LAN и позволяет в некоторых случаях увеличить производительность сетевых операций.

Поддержка IPv6 пока не очень актуальна, но вполне может пригодиться в будущем. Реализованы варианты прямого подключения, DHCP и три версии туннелей.

Производители домашних моделей роутеров, особенно высокопроизводительных, настойчиво продолжают реализовывать в своих устройствах функции управления трафиком, хотя во многих случаях более уместно настраивать необходимые программы на ПК, а не загружать этой задачей роутер. Не обошла эта мода и рассматриваемую модель. В разделе «Диспетчер трафика» можно включить автоматический или ручной режим установки приоритетов трафику. При этом обязательно указать скоростные параметры интернет-канала. Предполагается, что в автоматическом режиме устройство выставляет высокие приоритеты для работы с сайтами и низкие для p2p-трафика. Причем как конкретно идентифицируется последний — не очень понятно. Проверка показала, что активация функции заметно снижает скорость доступа в Интернет — до нескольких раз при прямом подключении и до полутора раз с VPN. Но несмотря на это, она остается все так же высокой — более 100 Мбит/с на загрузку во всех поддерживаемых режимах.

Для исследования работы этой функции мы провели еще один дополнительный тест — во время интенсивного скачивания torrent-файлов на 100 Мбит/с канале с прямым подключением (100 заданий, около 600 подключений, скорость более 10 МБ/с) запустили и наш стандартный тест получения информации из сети Интернет. Во время одновременной работы двух этих задач, скорость между ними распределялась поровну независимо от включения «Авто QoS», а каждая по отдельности забирала всю полосу. Получается, что с таким мощным процессором на 100 Мбит/с эта функция может и не требоваться. К сожалению, детального описания алгоритма работы этого модуля в документации нет, только одна страничка со скриншотом.

Немного больше информации можно получить, переключив модуль в ручной режим. В нем пользователь может устанавливать собственные правила для разделения трафика по приоритетам. В каждом правиле указываются такие параметры, как IP или MAC-адрес отправителя, порт получателя, протокол, объем данных (в килобайтах) и приоритет из пяти возможных вариантов. Несколько правил уже предустановленно производителем, хотя, на наш взгляд, их параметры неоднозначны. После этого нужно установить пределы скоростей передачи и приема данных для каждой категории приоритета. Более точная настройка данных параметров позволяет обеспечить приоритет для выбранных типов трафика (конечно, если они могут быть описаны правилами и таким образом идентифицированы в общем потоке) и обеспечить комфортную работу в интернете с одновременной активностью в сетях p2p.

Проверить текущие показатели реальной скорости интерфейсов можно на второй закладке. Отдельно приводятся графики по локальному сегменту, беспроводным точкам доступа и интернет-каналу. Устройство сохраняет детальную статистику за последние 24 часа и общие данные по объемам принятых и переданных данных за время с последней перезагрузки.

Функция «Родительский контроль» позволяет ограничивать время доступа локальных устройств к интернету. В правилах указываются MAC-адрес и расписание на неделю с точностью до часа. При этом у клиента остается полный доступ к локальной сети, но выход в Интернет у него будет работать только в указанные промежутки времени. В случае использования некоторых мобильных устройств в таблице вместо имени отображается только MAC-адрес, и нет возможности изменить это поле, что не очень удобно.

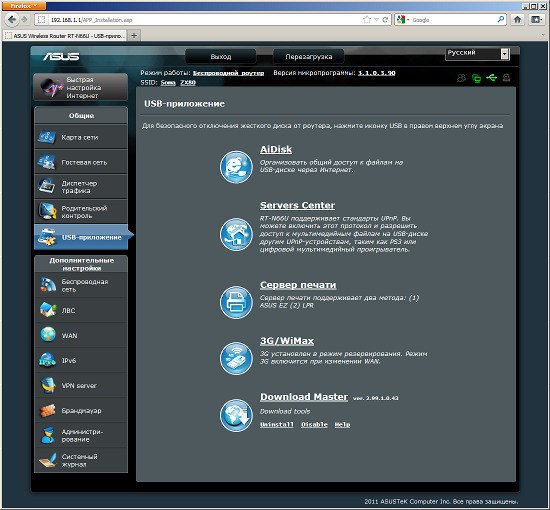

Для настройки работы с USB-устройствами есть отдельная группа страниц. Она будет подробно рассмотрена далее в статье.

Интересной функцией роутера является встроенный сервер удаленного доступа, работающий по протоколу PPTP. С его помощью вы сможете получить полный доступ в свою домашнюю сеть из любой точки Интернет. Разумеется, потребуется внешний IP-адрес на роутере и отсутствие блокировок данного протокола на всем пути. В устройстве можно запрограммировать до десяти аккаунтов удаленных пользователей. Настройки включают в себя выбор режима шифрования и опции IP-адресов подключающихся клиентов.

В качестве клиентов могут выступать любые ПК или мобильные устройства, которые поддерживают PPTP с аутентификацией MSCHAP и шифрованием MPPE 40/128 бит (опционально). Исследование скорости работы этого режима приводится во второе части статьи. Внимание стоит обратить и на то, что подключенные клиенты не отображаются на общей карте сети, и узнать об их существовании можно только из журнала. Работа сервера создает существенную нагрузку на процессор устройства. В режиме подключения к Сети по L2TP интенсивная работа удаленного пользователя катастрофически снижает скорость работы в интернете для локальных пользователей. Например, при подключении в режиме L2TP, если внешний пользователь что-то скачивает из локальной сети на высокой скорости, то производительность загрузки данных локальным пользователем из интернета снижается в четыре раза, да и web-интерфейс роутера становится очень «задумчивым». В более жизненной ситуации, когда не требуются максимальные скорости обмена данными, все не так плохо.

Дополнительные сервисы защиты состоят из модуля блокировки гиперссылок по ключевым словам в них и модуля брандмауэра с программируемыми правилами. Правила организуются в виде «белого» или «черного» списка, работают на сегменте LAN-WAN и включают в себя указание адреса и номеров портов отправителя и получателя, протокола и расписания работы (дни недели и один диапазон времени). Это позволит администратору блокировать определенные сервисы сети Интернет для всех или части клиентов.

Раздел «Администрирование» традиционно состоит из пунктов изменения пароля администратора, настройки часов, обновления прошивки, управления конфигурацией, выбора режима работы. В последнем случае возможности только две — беспроводной роутер или точка доступа. Дополнительно отметим опцию включения доступа через telnet и проверки обновлений прошивки в интернете.

В пункте «Системный журнал» можно найти не только подробный список событий роутера (пожалуй, даже чересчур подробный — копию системного журнала, что некоторых пользователей может испугать), но и несколько полезных таблиц: выданные сервером DHCP-адреса, режимы работы беспроводных контроллеров и подключенных к ним клиентов, текущее состояние правил трансляции портов и таблицу маршрутизации. Никаких средств для автоматического сохранения данных на внешних syslog-серверах или отправки по электронной почте в устройстве нет, что, как минимум, странно для устройства подобного класса.

Работа с USB-устройствами

Роутер оборудован двумя портами USB для подключения накопителей, принтеров и модемов 3G/4G. Работа с накопителями может быть настроена с использованием помощника AiDisk, но удобнее это делать в ручном режиме. Главное — найти необходимую страницу, что получилось не с первого раза. Накопители могут иметь разделы с файловыми системами FAT32, NTFS, EXT2, EXT3. Все они поддерживаются на чтение и на запись. Доступ к данным возможен по протоколам SMB и FTP. Во втором случае сервер работает одновременно в локальном сегменте сети и в интернете, что не всегда желательно.

Права доступа устанавливаются на поддиректории на каждом разделе и по каждому протоколу отдельно. Пользователи программируются в самом устройстве. Информация о пользователях и правах сохраняется в специальных файлах на внешнем накопителе, так что при повторном подключении они сохранятся. В дополнительных настройках предусмотрено изменение сетевого имени роутера и названия рабочей группы. Можно использовать и несколько дисков через хаб, не забывая про питание. Безопасно отключать накопители нужно через web-интерфейс.

Во время тестирования скоростных показателей внешнего винчестера мы столкнулись с одной проблемой — если на сетевой карте тестового ПК включена технология Jumbo Frames, то скорость записи на диск существенно снижается. Возможно дело в частичной несовместимости оборудования или же это проблемы текущей версии прошивки. Приведенные на графике цифры получены с настройкой ПК на кадры стандартного размера при работе с файлами объемом около 700 МБ.

Скорость работы с диском достаточно высока для роутера, но, конечно, значительно ниже, чем у подавляющего числа сетевых накопителей. В целом при использовании наиболее «удобной» файловой системы EXT2 можно рассчитывать на скорости 13-20 МБ/с в зависимости от протокола и направления. Это, в частности, позволит вам реализовать быстрый FTP-сервер для обмена документами с друзьями через интернет с поддержкой русских имен файлов и пассивного режима (но без шифрования).

К порту USB можно также подключить принтер или МФУ. Если ваш ПК работает под управлением ОС семейства Windows вы сможете полноценно использовать многофункциональное устройство — печатать, узнавать состояние картриджей и сканировать документы. Для этого требуется установка утилиты ASUS EZ printer sharing. Как эта схема будет работать в случае подключения нескольких клиентов — осталось загадкой. Для остальных операционных систем будет доступна функция печати по стандартному протоколу LPR.

Порт USB можно использовать и для организации резервного канала через сети 3G/4G. Текущий список поддерживаемых модемов состоит из нескольких десятков моделей. К сожалению, подходящей для проверки у нас не нашлось. Судя по документации, в настоящий момент реализован только один сценарий работы — при пропадании основного канала (по информации от компании это включает в себя потерю линка и отключение VPN), начинает использоваться резервный.

Обновленная версия модуля автономной загрузки файлов поддерживает протоколы BitTorrent, FTP/HTTP, NZB и ED2K. Ее установка осуществляется через web-интерфейс на один из подключенных накопителей (по выбору пользователя). Этот процесс включает в себя создание специальной директории со служебными файлами на внешнем диске и папки непосредственно для загружаемых файлов. Управление задачами осуществляется через доступный на отдельном порту интерфейс или с использованием плагинов для популярных браузеров. Общие настройки сервиса состоят из установки расписания работы, директории для файлов (переместить ее на другой носитель штатным образом нельзя), выбора порта для интерфейса управления, включения доступа из интернета. Интерфейс защищен паролем (тем же, что и сам роутер), так что последняя опция может быть удобна для удаленной работы. Настройки отдельных протоколов не очень разнообразны. Для transmission (именно этот популярный клиент установлен в RT-N66U) можно изменить номер порта, ограничения скоростей, шифрование, DHT и максимальное число подключений на одну задачу. Для nzbget и aMule настраивается только сервер для подключения. Загрузкой по ссылкам HTTP и FTP занимается утилита snarf.

Управление через web-интерфейс достаточно простое — добавить, удалить задачу, поставить на паузу или возобновить. Раздача торрента после загрузки осуществляется до тех пор, пока задание не будет удалено. Для более удобной работы можно использовать внешние утилиты управления transmission. Оригинальных web-интерфейсов у модулей не установлено. Ограничение на число активных задач — 30, что представляется вполне разумным. При прямом 100 Мбит/с подключении и трех десятках заданий у нас получилось загружать файлы на скоростях до 1,5 МБ/с но график напоминал пилу. Снижение числа задач и ограничение числа подключений немного увеличило среднюю скорость, но форма графика не изменилась. Во время интенсивной загрузки мы провели наш обычный тест на скорость работы с Интернет. При этом он показал обычные цифры, как будто и не было никаких торрентов, но p2p-клиент, в свою очередь, снизил свою производительность. Так что данная функция вполне работоспособна, рекордов по скорости устройство не ставит, но зато нет влияния на основную функцию роутера.

Записанные на внешние накопители медиафайлы можно предоставить для установленных в локальной сети медиаплееров по протоколу DLNA и для совместной работы с iTunes. Официально заявлена поддержка форматов jpeg, mp3, wma, wav, mp4, avi, mpeg, mpg, ts, vob, wmv, mkv и других. Традиционно для сортировки аудиозаписей используются теги, которые для корректного отображения русских символов нужно записывать в Unicode. Для фотографий есть сортировка по дате съемки и фотокамере. Доступ к видеозаписям осуществляется директориям. Производительности роутера хватает на передачу потока Full HD в качестве Blu-ray, но учитывая невысокие скорости работы с сетевым диском, мы бы рекомендовали ограничиться видео MPEG4 стандартного разрешения. Медиасервер не имеет никаких настроек и управления (кроме выключения), что может создавать определенные трудности при диагностике проблем. В частности было замечено не очень понятное его поведение при подключении нескольких носителей.

В роутере можно включить доступ к консоли через telnet, а устанавливаемые для менеджера загрузок утилиты также добавляют и систему Optware. Так что добавлять новые пакеты можно практически «из коробки». Судя по настройкам ipkg, ASUS планирует создание собственного репозитария пакетов программ в дополнение к популярной ветке «oleg».

Выводы

ASUS RT-N66U перенял наиболее интересные черты своего предшественника — привлекательный внешний вид, мощную начинку и большой список функций. Компромисс в виде внешних антенн можно объяснить желанием достичь максимальной скорости беспроводной связи. Установка двух независимых радиомодулей с поддержкой режимов 3T3R и скоростей до 450 Мбит/с встретилась нам впервые. На мировом рынке есть буквально несколько аналогичных по характеристикам моделей, но именно продукт компании ASUS первым добрался до нашей лаборатории. Про реальные возможности в режиме маршрутизации и с беспроводными сетями мы поговорим во второй части статьи, но по спецификациям аппаратной платформы уже видно, что это одно из наиболее производительных устройств на рынке.

Что касается программного обеспечения, то, несмотря на в целом хорошее впечатление, некоторые мелкие неприятности все-таки досаждают. Хочется верить, что прошивка будет в ближайшее время доведена до нужного уровня, соответствующего бренду мирового уровня. Если говорить про штатные возможности роутера, то нужно отметить поддержку всех популярных вариантов подключения к сети Интернет, возможность доступа в сеть провайдера при работе в VPN-режимах, работу с IPTV, организацию гостевых беспроводных сетей. Высокопроизводительную начинку можно и нужно загружать дополнительными сервисами, в роли которых в данном случае выступают модуль управления трафиком и сервер VPN. Последний позволит вам получить полный доступ к домашней локальной сети из любой точки Интернет.

Наличие портов USB выводит устройство на новый уровень. Кроме достаточно быстрого сетевого накопителя, в данной модели можно реализовать станцию загрузки файлов из p2p-сетей. Причем в качестве клиента используется популярная программа transmission, а производитель предлагает утилиты для добавления новых загрузок из известных браузеров. Работа этого модуля мало влияет на основные задачи устройства, что не может не радовать. Упомянем также возможность создания сервера DLNA, работу с МФУ и сотовыми модемами.

Производитель решил сразу же предоставить доступ к консоли устройства, не дожидаясь пока это сделают сами пользователи. Данный подход можно только приветствовать, хотя, конечно, потенциально могут возникнуть проблемы с гарантийным обслуживанием. Мощная начинка и возможность установки карты microSD буквально подталкивают к оснащению этой модели многочисленными дополнительными сервисами, такими как размещение сайтов, системы мониторинга и прочими полезным в хозяйстве программами.

Немного забегая вперед, скажем, что и по производительности устройство нас не разочаровало, так что оно заслуженно получает награду «Original Design» за март 2012 года благодаря не только внешнему виду, но и, разумеется, аппаратной платформе и программному обеспечению.

13-03-2012

Доступность сети интернет практически на всей территории нашей страны уже не вызывает сомнения. Серьезная конкуренция между провайдерами сделала эту услугу максимально простой и надежной для наших граждан. Сегодня борьба на этом рынке в большей степени сводится к предоставлению пользователю еще более гибких и разнообразных услуг, а также более скоростного доступа при неизменной цене. Однако покупая высокоскоростной интернет, пользователь должен задуматься и об его соединении с каждым цифровым «гаджетом» в своей квартире, доме и т.д. Наряду с проводным подсоединением к интернету существует и беспроводные реализации доступа. Самыми оптимальными, а главное очень быстрыми, сегодня являются Wi-Fi решения. Они могут покрыть довольно большие территории, тем самым обеспечив возможность беспроводного соединения с сетью вашего дома, офиса или интернетом. Если учесть, что многие портативные устройства работают только по беспроводным линиям, а все современные ноутбуки имеют поддержку Wi-Fi сети, то возможность полностью избавиться от проводов выглядит очень практично и удобно. Сегодня уже существует достаточное количество решений для реализации центра связи, к которому можно подключить все устройства домашней сети или сети малого офиса, как по проводным, так и по беспроводным каналам. Они имеют разный функционал и уровни защищенности внутренних сетей и находящейся в них информации. Такие устройства называются маршрутизаторами сети. Именно они могут распределить один канал от провайдера между разнообразными клиентами вашей сети.

Сегодня высокая пропускная способность беспроводных линий передачи информации уже стала стандартом для современного цифрового и мультимедийного дома. Однако не все сетевые решения имеют достаточную производительность и требуемый для данных конкретных условий функционал. Отметим, что часто самыми передовыми и максимально функциональными моделями потребительского сегмента рынка сетевых решений, становятся устройства разработанные инженерами компании ASUS. В данном материале будет рассмотрено, пожалуй, самое современное и технологичное на сегодняшний день решение для организации домашней сети или сети малого офиса, модель ASUS RT-N66U.

Главными особенностями этого решения должны стать: поддержка двух радиочастотных диапазонов 2,4 ГГц и 5 ГГц для Wi-Fi сетей, а также возможность передачи данных по удвоенному беспроводному каналу, который суммарно должен обеспечить скорость в 900 Мбит/с. Если учесть, что в 5 ГГц диапазоне используется в три раза меньше отдельных каналов чем в 2,4 ГГц, то и возможности для качественной работы в 5 ГГц эфире более ограничены. Реальная же действительность говорит об обратном. Сейчас более практично использовать именно 5 ГГц частотный диапазон и только по той причине, что его эфир еще не перенасыщен различными сетями, в отличие от 2,4 ГГц, для которого оборудование стоит дешевле и уже довольно длительное время продается в нашем регионе.

Маршрутизатор и точка доступа ASUS RT-N66U является более эффективной реализацией модели ASUS RT-N56U, которую мы уже описывали ранее. Главным изменением здесь стало использование трех внешних антенн, тогда как в ASUS RT-N56U они были внутренними. Вторым превосходством станет более высокая пропускная способность беспроводного канала ASUS RT-N66U, до 900 Мбит/с с использованием двух каналов Wi-Fi по 450 Мбит/с каждый. Для модели ASUS RT-N66U, как и для всех сетевых решений «топового» сегмента компании ASUS, характерен неординарно большой функционал. Частично он уже встречался нам в моделях ASUS WL-500g DELUX, ASUS WL-500gP, ASUS WL-500gPremV2, ASUS WL-500W и ASUS RT-N16. Каждая из них в свое время становилась одной из лучших реализаций маршрутизатора сети среди предложений данного сегмента рынка.

Технические характеристики

Производитель	ASUS
Модель	RT-N66U
WAN
Тип	Gigabit Ethernet
Количество портов	1
Auto MDI/MDI-X	да
Возможность задания размера MTU вручную	да
Фиксированный IP	да
Динамический IP	да
PPPoE	да
PPTP	да
L2TP	да
IPSec	нет
LAN
Тип	Gigabit Ethernet
Количество портов	4
Auto MDI/MDI-X	да
Ручное блокирование интерфейсов	нет
WLAN
Антена
Количество	3
Тип	внешние дипольные
Возможность замены антенны/тип коннектора	да, 3 х SMA разъема
Принудительное задание номера рабочей антенны	нет
Поддерживаемые стандарты и скорости
802.11b	CCK (11 Мбит/с, 5.5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
802.11a/g	OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
802.11n	OFDM (30/ 60/ 90/ 120/ 180/ 240/ 270/ 300/ 450 Мбит/с)
Регион/Кол-во каналов	??/13 для 2,4ГГц эфира ??/4 для 5ГГц эфира
Расширения протокола	да, 802.11n до 450 Мбит/с
Возможность ручного задания скорости	да
Выходная мощность
(максимальная?)	??
802.11b @11Мбит/с	??
802.11g @54Мбит/с	??
802.11n @300Мбит/с	??
Чувствительность приемника
802.11b @11Мбит/с	??
802.11g @54Мбит/с	??
802.11n @300Мбит/с	??
Работа с другой AP
Поддержка WDS (мост)	да
Поддержка AP	да
Поддержка WDS + AP	да
Возможность работы в режиме клиента	нет
Wireless repeater (повторитель)	нет
Безопасность
Блокировка широковещательного SSID	да
Привязка к MAC адресам	да
Shared Key	да
WEP	да, до 128 бит
WPA-Personal	да
WPA2-Personal	да
WPA-Auto-Personal	да
WPA-Enterprise	да
WPA2-Enterprise	да
WPA-Auto-Enterprise	да
802.1x (через Radius)	да
возможности прошивки
Администрирование
WEB-интерфейс	да
WEB-интерфейс через SSL	нет
Собственная утилита	да
Telnet	да
SSH	нет
COM-порт	нет
SNMP	нет
Возможность сохранения и загрузки конфигурации	да
Встроенный DHCP сервер	да
Поддержка UPnP	да
Протоколы поддерживаемые WAN
VPN pass through
IPSec	да
PPTP	да
PPPoE	да
L2TP	да
Traffic shaping (ограничение трафика)	да
NAT
one-to-many NAT (стандартный)	да
one-to-one NAT	да
Возможность отключения NAT (работа в режиме роутера)	да
Возможность работы в режиме моста	да
DNS
Встроенный DNS-сервер (dns-relay)	да
Поддержка динамического DNS	да
Часы
Синхронизация часов	да
Утилиты
ICMP ping	нет
Traceroute	нет
Resolving	нет
Ведение лога
Логирование исполнения правил файрвола	нет
Логирование Wireless	да
Логирование DHCP Leases	да
Логирование Port Forwarding	да
Логирование System Log	да
Таблица маршрутизации	да
Хранение внутри устройства	да
Хранение на внешнем Syslog сервере	да
Отправка на email	нет
Роутинг
Статический (задание записей вручную)	да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection)	да
Возможность использования SPI в правилах	да
Наличие фильтров/файрвола
на LAN-WAN сегменте	да
на WLAN-WAN сегменте	да
на LAN-WLAN сегменте	нет
Поддерживаемые типы фильтров
С учетом SPI	да
По MAC адресу	да
По source IP адресу	да
По destination IP адресу	да
По протоколу	да, TCP/UDP
По source порту	да, в том числе по диапазону
По destination порту	да, в том числе по диапазону
Привязка ко времени	да
По URL-у	да
По домену	да
Работа со службами списков URL для блокировки	нет
Типы действий
allow	да
deny	да
log	нет
Виртуальные сервера
Возможность создания	да
Задания различных public/private портов для виртуального сервера	да
Возможность задания DMZ	да
Возможность задания DMZ трафика на уровне портов	да
Питание
Тип БП	внешний, 19 VDC, 1,58 A
Поддержка 802.1af (PoE)	нет
Дополнительная информация
Версия прошивки	V3.1.0.3.90
Размеры мм.	207 x 148,8 x 35,5
Вес г.	450
Сайт производителя	http://www.asus.ua/

При сборе характеристик и возможностей данного сетевого маршрутизатора учитывалась информация, которая представлена на сайте производителя, а также фактические возможности встроенного WEB интерфейса модели ASUS RT-N66U.

Упаковка

Средних размеров упаковка имеет строгий темно-серый дизайн. На лицевой стороне указана модель устройства, поддержка в нем Gigabit Ethernet интерфейсов и возможность использовать для беспроводной сети двух каналов Wi-Fi, каждый по 450 Мбит/с «Dual-band Wireless-N900». Выделена принадлежность данного решения к продуктам «FAST» — FAST-EASY-STABLE. Внизу приведены логотипы поддерживаемых маршрутизатором возможностей:

• Поддержка Wi-Fi сетей стандартов 802.11b, 802.11g, 802.11n;

• Возможность работы на скорости 450Мбит/с для 802.11n спецификации;

• Присутствие двух многофункциональных USB-разъемов;

• Повышение защищенности за счет использования нескольких сетей с разным уровнем безопасности и контролем доступа;

• Возможность загрузки файлов из сети средствами самого маршрутизатора, использование его как файл сервера сети.

Боковые стороны коробки также оказались достаточно информативными. На одной производитель разместил достаточно подробную спецификацию данной модели и её серийный номер. На второй находится достаточно простая для понимания схема подключения ASUS RT-N66U к домашней сети или сети малого офиса.

С обратной стороны коробки производитель кратко описал все возможности данной модели, подчеркнул её работу в двух частотных диапазонах 5 ГГц и 2,4 ГГц, Отметил функцию подсоединения принтера, 3G USB модема для резервного канала связи, USB накопителя для создания файл-сервера и возможность работы «Медиасервером» для передачи потокового HD видео на цифровые плееры. Отдельной схемой подчеркнуто высокое быстродействие модели ASUS RT-N66U, которое обеспечивают производительные компоненты её внутренней начинки. Здесь также схематически показаны возможности крепления данной модели на стенку и установка её на стол в вертикальном положении с использованием идущей в комплекте подставки. Общее выполнение полиграфии коробки можно похвалить за хорошую информативность и максимальное описание многочисленных возможностей ASUS RT-N66U.

Комплектация

Комплектацию ASUS RT-N66U можно назвать стандартной для таких решений, в ней есть всё, что потребуется пользователю для быстрой установки и настройки данного маршрутизатора, а также для его работы.

В коробке с ASUS RT-N66U присутствует:

• CD-диск с ПО и документацией;

• Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению);

• Патчкорд для подключения к Gigabit Ethernet сети провайдера;

• Ножка для установки данного устройства в вертикальном положении на столе;

• Блок питания от электросети;

• Три съемные всенаправленные антенны.

Маршрутизатор ASUS RT-N66U

Флагманы линейки сетевых решений компании ASUS всегда отличались элегантностью исполнения корпуса и привлекательностью внешнего вида. Модель ASUS RT-N66U своим дизайном сильно напоминает уже описанное нами ранее решение ASUS RT-N56U. Их отличием является присутствие внешних антенн и немного большие габариты старшей модели. Цвет корпуса и его верхней части с рельефом граненых глянцевых треугольников, слегка повернутых относительно друг друга на небольшие углы, полностью взяты из дизайна ASUS RT-N56U. Такое исполнение «топовых» решений компании ASUS придает им схожесть с ограненными драгоценными камнями. Корпус смотрится очень дорого и достойно подчеркивает высокий функционал и быстродействие внутренней начинки.

Такое исполнение маршрутизатора поможет ему легко вписаться в любой интерьер вашей комнаты. Установленный вертикально ASUS RT-N66U займет минимум места на столе пользователя и обеспечит максимально качественный прием по беспроводному каналу.

На верхней крышке устройства расположены подписанные индикаторы работы данной модели. Здесь есть индикация подачи питания на устройство, моргающие диоды активности WLAN(5 ГГц), WLAN(2,4 ГГц), WAN (интернет) и LAN интерфейсов данного маршрутизатора, а также работы подключенных устройств USB.

При помощи идущей в комплекте дополнительной ножки-подставки можно расположить ASUS RT-N66U вертикально на столе. Это обеспечит лучшую вентиляцию, повысит качество радиоканала и уменьшит занимаемое маршрутизатором пространство. Ножка-подставка устанавливается на крестообразные крепления, которые также можно использовать для подвеса этой модели на стене.

На основании имеется наклейка с указанием всех основных технических данных этой модели и конкретно этого экземпляра. Как можно заметить на изображениях, у модели ASUS RT-N66U достаточно много вентиляционных отверстий, что будет способствовать лучшему охлаждению её производительной начинки.

С тыльной стороны, кроме трех SMA разъемов для крепления всенаправленных антенн, есть ряд портов для подключения сетевых кабелей, а также несколько интересных элементов управления. Рассматривая этот образец слева направо, в первую очередь видим разъем подключения блока питания, за ним идет кнопка включения маршрутизатора, два разъема USB для подключения USB-накопителя, принтера или 3G-модема. Есть утопленная, для исключения случайного нажатия, кнопка «Reset». С её помощью можно перегрузить маршрутизатор или войти в режимы восстановления прошивки, сброса конфигурации к заводским настройкам. Сброс производится путем нажатия на эту кнопку с удержанием более пяти секунд при включенном устройстве. Для попадания в режим восстановления прошивки необходимо включить маршрутизатор с нажатой кнопкой сброса и удерживать её в течение 10-15 секунд. Следующим идет разъем подсоединения данного маршрутизатора к сегменту внешней сети Gigabit Ethernet (технологически называется WAN), за ним следует ряд желтых разъемов подключения оборудования локальной сети Gigabit Ethernet (LAN0-LAN3), а в конце находится кнопка «WPS» запуска технологии быстрой настройки беспроводной сети ASUS WPS. О последнем элементе будет рассказано более подробно в описании WEB-интерфейса. Расположение всех разъемов достаточно стандартно и позволит легко подключать к ним проводные интерфейсы.

Программное обеспечение

Все сетевые маршрутизаторы являются достаточно сложными устройствами. В большей степени это связано с их разнообразным функционалом. Это делает данные решения максимально универсальными, но и усложняет «общение» пользователя с ними. Для упрощения настройки, ASUS RT-N66U оснащен понятным интерактивным интерфейсом. Разработчики предусмотрели несколько способов быстрой настройки. Первый, и самый простой из них — это технология WPS, позволяющая пользователю настроить защищенную беспроводную сеть в несколько кликов мыши через встроенный в WINDOWS 7 алгоритм и кнопку (WPS) на корпусе устройства. При такой настройке, после нажатия кнопки (WPS) на устройстве и команды системе WINDOWS 7 подключиться к обнаруженной беспроводной сети, защищенное беспроводное соединение настроится автоматически.

Можно также воспользоваться пошаговыми инструкциями, которые присутствуют в автозапуске оптического диска, идущего в комплекте с моделью ASUS RT-N66U.

После подключения всех необходимых проводов к маршрутизатору, можно перейти к его первоначальной настройке.

Задать пароль доступа на управление устройством.

Дать название беспроводной сети с частотой 2,4 МГц и частотой 5 МГц, а также задать ключи доступа к Wi-Fi сетям.

После проверки заданных данных произойдет их применение маршрутизатором, а алгоритм подскажет, что необходимо сделать в системе WINDOWS для окончательной организации беспроводной сети.

После соединения вашего компьютера с беспроводной сетью, созданной ASUS RT-N66U, можно перейти к настройке доступа к интернет. Для этого необходимо подключиться к маршрутизатору через браузер, задав в строке адреса стандартный IP 192.168.1.1. После ввода логина и пароля откроется главная страница WEB интерфейса.

Через неё можно попасть в любое меню настроек ASUS RT-N66U и оптимизировать работу любого из сервисов.

Для настройки WAN-порта, который обеспечивает соединение с провайдером, здесь также имеется пошаговый алгоритм.

Все настройки достаточно просты. Главное проконсультироваться с поставщиком интернета, который поможет выбрать правильный способ соединения и укажет необходимые значения IP-адресов.

Зайдя на страницу «Гостевая сеть» можно настроить по три дополнительных сети для каждого из двух частотных диапазонов. Эти сети могут иметь другой ключ доступа или не иметь его вовсе. Клиентам этих сетей можно разрешить или запретить доступ в интернет.

На закладке «Диспетчер трафика» можно ограничить скорость загрузки файлов из сети интернет или скорость их отдачи в сеть.

Есть очень наглядный графический мониторинг загрузки сети. Однако здесь указывается только общая загрузка и нельзя выделить конкретного пользователя, который создал большой поток данных. Хотя эта функция и очень полезна при администрировании сети, пока еще её не было ни в одном из протестированных нами ранее маршрутизаторов.

Закладка «Родительский контроль» позволит ограничить доступ в интернет для определенных клиентов сети, выделив их по MAC-адресу или имени. Все ограничения могут работать в указанный пользователем период времени.

Модель ASUS RT-N66U можно похвалить за большой программный ассортимент моделей использования USB-разъемов. Это поможет пользователю использовать данный маршрутизатор как медиасервер сети, файл сервер, сервер загрузки файлов, сервер печати. К USB можно подключить и USB 3G-модем, который позволит пользователю соединяться с провайдером по беспроводному каналу передачи данных.

Сетевое устройство ASUS RT-N66U поддерживает функции «Медиа-сервера» сети. Эта возможность позволит другим участникам вашей сети автоматически находить медиаконтент, который расположен на этом файловом сервере.

Воспользоваться последовательным алгоритмом настройки работы маршрутизатора как файл-сервера сети, можно после подключения к нему USB-накопителя. Здесь предлагается выбрать способ доступа (протоколы FTP или SAMBA).

Данный алгоритм допускает настройку как защищенного паролем доступа к папкам с информацией, так и открытого. Можно задать логин и пароль, указать права для заведенных в список пользователей на доступ (чтения, записи) к определенным открытым для работы папкам.

В разделе «Другие настройки» задается название вашего файл-сервера, количество одновременных подключений к нему и язык FTP-сервера.

К маршрутизатору ASUS RT-N66U можно подключить USB-принтер и сделать из него сетевой сервер печати. В WEB-интерфейсе присутствует достаточно подробный алгоритм настройки такого сервера.

Еще одним достаточно оригинальным, но и очень полезным функционалом ASUS RT-N66U можно назвать возможность подключения к нему USB 3G-модема, для организации связи средствами сотовых сетей. Это может быть как основной канал интернет, так и резервный. Самое главное, что здесь очень большой выбор типа используемого модема и его модели.

Модель ASUS RT-N66U получила возможность установки дополнительных программных плагинов. Это могут быть различные программы загрузки файлов из сети, которые поддерживают разные протоколы передачи. Можно использовать данный маршрутизатор как небольшой сервер файлообменной сети точка-точка (Torrent, eMule, NZB)

Все клиенты закачки файлов имеют неплохой WEB-интерфейс, что позволит пользователю гибко настроить параметры обмена файлами.

В окне «Дополнительные настройки» представлены более тонкие настройки данной модели. Через него очень удобно искать необходимые вам опции. Все эти хитрости должны помочь даже неискушенному в сетевых технологиях пользователю качественно и легко настроить данную модель на нормальную работу в любом из поддерживаемых ею режимов.

В пункте меню «Беспроводная сеть — Общие» можно задать имя соединения, фигурирующее как название сети при подключении к ней, установить номер канала, к которому могут подключаться клиенты, режим работы Wi-Fi интерфейса (Auto, Big Mixed, n Only, g Only, b Only) и метод авторизации таких подключений. Исходя из выбранного способа авторизации, задается метод шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций, которая приведена выше. Все это можно сделать отдельно для 5 ГГц и 2,4 ГГц эфира.

Страничка, отвечающая за включение/отключение технологии WPS, позволяет настроить защищенную беспроводную сеть за считанные минуты.

На страничке «Мост» закладки «Беспроводная сеть» можно задать режим работы с соответствующими MAC-адресами удаленных точек моста и с количеством каналов, использованных под этот тип соединения.

«Фильтр МАС-адресов беспроводной сети» позволит задать список физических адресов устройств клиентов, которым разрешен или запрещен доступ к данному маршрутизатору.

«Настройка RADIUS» позволит задать IP-адреса, порта и пароль для авторизации на RADIUS-сервере.

На страничке «Беспроводная сеть – Профессионально» производитель максимально полно обеспечил настройки сети Wi-Fi: принудительное задание скорости соединения, тайминги сигнала, режимы работы и др.

В соответствующие поля можно задать IP-адрес и маску локальной сети.

DHCP-сервер получил все стандартные возможности настроек такого сервиса. Здесь есть возможность задания ассоциации выдаваемых IP с MAC-адресами подключающихся клиентов.

Вполне стандартные возможности IP-маршрутизации могут обеспечить настройки страницы «ЛВС – Маршрут».

Новый функционал модели ASUS RT-N66U позволяет пользователю воспользоваться всеми услугами IPTV технологий, которые часто предоставляет провайдер интернет сети. На этой закладке можно оптимально настроить прием IPTV потока данных.

Есть возможность включения использования Jumbo-кадров (Jumbo Frame). Это сверхдлинные Ethernet-кадры, которые используются в высокопроизводительных сетях для увеличения производительности на длинных расстояниях, а также уменьшения нагрузки на центральный процессор. Jumbo-кадры имеют размер, превышающий стандартный размер MTU: от 1518 до 16000 байт. Также есть возможность включения аппаратного ускорения передачи данных (HW Accelerator).

«WAN – Интернет-соединение» это одна из основополагающих страничек настроек данного маршрутизатора. Здесь размещены полные настройки соединения через WAN-интерфейс: начиная от задания способа получения IP-адреса (статически или динамически) и заканчивая возможностью настройки на входящем интерфейсе маршрутизатора PPPoE, L2TP или PPTP варианта VPN-клиента соединения.

Закладка «WAN – переключатель портов» позволяет задать список портов для входящих пакетов с соответствующим им перенаправлением на другие локальные порты.

Возможно, очень полезной страничкой WEB-интерфейса может оказаться «WAN – Переадресация портов» — с помощью настроек этой закладки можно организовать защищенный доступ к различного предназначения серверам локальной сети (HTTP, FTP, DNS и любым другим сервисам). Любое их количество будет псевдозаменено для внешних пользователей одним виртуальным сервером, настроенным на данном маршрутизаторе, который перенаправляет все запросы на указанные в списке направления.

В закладке «Настройки NAT – DMZ» предусмотрена более простая процедура создания виртуального сервера, находящегося в локальной сети. Маршрутизатор переводится в режим «переброса» всех пакетов на определенную (одну) машину сети, выполняющую функции необходимого сервера для внешних запросов.

В закладке «WAN – DDNS» производитель разместил настройки DDNS-клиента с возможностью получения этого сервиса на интернет серверах.

В маршрутизаторе можно настроить ретрансляцию шифрованных пакетов для организации IPSec, PPTP, L2TP, RTSP, PPPoE соединений между пользователем внутренней сети и клиентом из интернет пространства.

В модели ASUS RT-N66U заложена поддержка IPv6 протокола сети. Это расширенная версия IP протокола (IPv4), она увеличивает число адресаций в сети Интернет за счёт использования длины адреса 128 бит вместо 32.

Инженеры компании ASUS оснастили данную модель функциями VPN сервера. Это позволит создать защищенное соединение с шифрованным каналом, например между компьютером в офисе и домашним ПК. Можно также соединить по такому каналу два офиса фирмы через интренет.

В «Брандмауэр — Общие» обеспечивается базовая настройка параметров сетевой защиты: включение/отключение этой функции, ее начальное состояние (все открыто или все закрыто) и настройка WEB-доступа через WAN-интерфейс.

В пункте «Фильтр URL – адресов» можно задать фильтрацию по времени и параметры блокировок URL-адресов.

Страничка WEB-интерфейса «Фильтр сетевых служб» предусматривает фильтрацию с возможностью задания дня недели и времени, исходящих и входящих пакетов с определением IP-адреса источника, порта (портов) и протокола передачи.

Также пользователь может выбрать режим работы данного устройства в зависимости от его потребностей.

Беспроводной роутер – в этом режиме подразумевается использование внешней сети интернет через другой маршрутизатор, в то время как ASUS RT-N66U делает простую маршрутизацию без NAT в сеть, подключенную к WAN интерфейсу. Больше необходима для маршрутизатора сети в сетях малого офиса.

Режим точки доступа (AP) – точка доступа или режим работы стандартного «свича» с возможностью проброса пакетов, как из беспроводной сети, так и из 5-ти Ethernet-портов во все подключенные направления.

Пункты закладки «Администрирование – Система» позволяют: задать/изменить пароль на доступ к управлению маршрутизатором, установить удаленный сервер журналирования, указать временную зону и сервер синхронизации времени.

На последующих закладках можно обновить версию микропрограммы (прошивку), сохранить локально или загрузить файл с настройками, вернуться к настройкам по умолчанию.

На страничках закладки «Системный журнал» находятся: общий системный журнал, журналирование WLAN-протокола, лог DHCP, наблюдение за Port Forwarding, таблица маршрутизации.

Еще одним достаточно существенным отличием модели ASUS RT-N66U от младшей ASUS RT-N56U станет намного более функциональный WEB-интерфейс. Наличие дополнительных функций связано не только с использованием более продуманной прошивки, но и с применением более производительной аппаратной части, которая сможет обеспечить данный функционал необходимыми мощностями.

Оснащение прошивки ASUS RT-N66U для работы в качестве домашнего маршрутизатора более чем достаточное. Также её возможности по достоинству оценит сегмент небольших офисных сетей. Присутствующие здесь технологии и сервисы, вместе с довольно обширными настройками сетевого экрана, помогут администратору сделать сетевые коммуникации максимально простыми и функциональными для конечного пользователя. Хорошие возможности фильтрации внешнего нежелательного трафика, создание дополнительных гостевых сетей и поддерживаемые режимы шифрования данных, максимально обезопасят созданную на основе ASUS RT-N66U пользовательскую сеть.

Тестирование

Тестирование Wi-Fi-маршрутизатора ASUS RT-N66U будет происходить в идеальных условиях эксплуатации беспроводной сети, на удалении не более двух метров между точками. Это обусловлено стремлением максимально снизить влияние радиочастотных помех на работу беспроводного канала связи, что позволит добиться лучших результатов тестирования. Пропускная способность Wi-Fi канала замерялась на частотах в 2,4 ГГц и 5 ГГц, а также в процессе тестирования численно определена общая пропускная способность NAT-интерфейса модели ASUS RT-N66U. Для наглядного сравнения проведен замер скорости канала связи, который образуют два LAN-порта маршрутизатора.

Стоит сразу обратить внимание нашего читателя на неполную адекватность и повторяемость результатов тестов беспроводного сегмента сети. Такие каналы связи используют беспроводные стандарты 802.11, а все радиоканалы очень чувствительны к радиопомехам практически любого бытового или цифрового оборудования. Следовательно, стоит принимать во внимание работу мобильных аппаратов, микроволновых печей и других электроприборов, создающих радиопомехи.

Модель ASUS RT-N66U будет протестирована в нашей лаборатории в связке с Wi-Fi картой Intel Wireless WiFi Link 4965AGN и сетевой Gigabit Ethernet Intel 82566MC.

Сравнительное тестирование работоспособности канала Wi-Fi на частоте 2,4 ГГц и максимально полученной для данной связки скорости соединения 450 Мбит/с при прямой видимости на расстоянии два метра с использованием шифрования WPA2.

В обоих направлениях.

Поток данных от ASUS RT-N66U к клиенту.

Поток данных клиента к ASUS RT-N66U.

Сравнительное тестирование работоспособности канала Wi-Fi на частоте 5 ГГц и максимально полученной для данной связки скорости соединения 450 Мбит/с при прямой видимости на расстоянии два метра с использованием шифрования WPA2.

В обоих направлениях.

Поток данных от ASUS RT-N66U к клиенту.

Поток данных клиента к ASUS RT-N66U.

При работе беспроводного канала на частоте в 2,4 ГГц мы получили максимальную скорость передачи в среднем равную 91 Мбит/с. Для канала на частоте в 5 ГГц данный показатель достигал 150 Мбит/с. Такое увеличение скорости почти в два раза еще раз подтверждает зависимости чистоты эфира радиоканала и скорости передачи данных по нему.

В диапазоне 2,4 ГГц насчитывалось до 7-11 сетей, в то время как на частотах в 5 ГГц не было ни одной сети. Именно по этой причине результаты тестирования при 2,4 ГГц и при 5 ГГц существенно отличаются. Отметим, что в идеальном случае скорости передачи данных для частот 2,4 ГГц и 5 ГГц при использовании спецификации IEEE 802.11n 450 Мбит/с должны быть равными. Главным плюсом проведенных нами тестов на частоте 2,4 ГГц является анализ стойкости маршрутизатора ASUS RT-N66U к насыщенному сетями радио эфиру. Ведь именно такой радиочастотной средой обладает пространство вокруг любого современного многоквартирного дома или здания с массой мелких офисов, где у каждой фирмы своя беспроводная сеть. По этой причине замеры скорости на частоте эфира 5 ГГц можно считать идеальным случаем с максимальными показателями быстродействия, тогда как на частоте в 2,4 ГГц было произведено тестирование максимально приближенное к современной действительности использования беспроводных линий связи.

Протестировать основную «фишку» модели ASUS RT-N66U её работу по удвоенному каналу передачи данных суммарно обеспечивающего 900Мбит/с нам не представилось возможным. Для такого теста необходим клиент Wi-Fi сети от компании ASUS с поддержкой технологии Dual-band Wireless-N900 и канал организованный между ними должен быть полностью избавлен от частотных помех. Именно в таких условиях можно узнать максимально возможную для современной действительности скорость беспроводного соединения Wi-Fi сети.

Сравнительное тестирование скорости прохождения пакетов через LAN-интерфейс для другого LAN-клиента.

Поток данных в обоих направлениях.

Сравнительное тестирование скорости прохождения пакетов через NAT-службу данного маршрутизатора.

Поток данных в обоих направлениях.

Проверка скорости прохождения пакетов через NAT-сервис маршрутизатора ASUS RT-N66U дала хорошие результаты. Максимальная скорость составила 238 Мбит/с, что более чем приемлемо для современных интернет каналов. Пропускная способность LAN-интерфейсов оказалась еще выше – 758 Мбит/с, но такую скорость нельзя назвать максимальной для возможностей канала Gigabit Ethernet. Однако даже такого быстродействия будет более чем достаточно для современных каналов связи и тем более для организации высокоскоростного доступа в интернет.

Суммарно своей производительностью модель ASUS RT-N66U очень нас порадовала. Все показатели скорости оказались на очень высоком уровне, что обеспечит оправданную популярность модели ASUS RT-N66U среди аналогов – сетевых маршрутизаторов, файл-серверов и WI-Fi-точек доступа.

Выводы

Большое разнообразие поддерживаемых функций позволит модели ASUS RT-N66U найти свое место в самых различных условиях эксплуатации. Такое решение сможет полноценно применить свои возможности и производительность: в домашних сетях, в организации сетевого сервера, файл сервера и сервера печати малого офиса. Функция подключения USB 3G-модема с поддержкой достаточно большого разнообразия таких устройств поможет системному администратору организовать резервный беспроводной канал связи или подключить сеть к интернету через мобильного оператора. Одним из главных направлений применения ASUS RT-N66U станет организация доступа к сети Gigabit Ethernet посредством подключения по протоколам 802.11g и 802.11n беспроводных сетей с высокой пропускной способностью канала. В домашних сетях данное решение обеспечит качественную передачу потокового видео высокого разрешения, а в коммуникациях малого офиса позволит быстро передавать большие объемы информации. К существенным достоинствам этой модели можно отнести её производительность и функциональные возможности: поддержку 5 портов Gigabit Ethernet (4 LAN и один WAN), работу в двух эфирных диапазонах (5 ГГц и 2,4 ГГц) Wi-Fi n стандарта связи со скоростью соединения до 450 Мбит/с. Естественно, что за весь этот функционал пользователю придется выложит и соответствующую сумму.

Весомым аргументом для пользователя при покупке данного решения может оказаться его быстрая и простая настройка. Технология WPS (Wi-Fi Protected Setup) позволяет настроить защищенную беспроводную сеть в несколько кликов мыши через функции операционной системы Windows 7 и кнопку (WPS) с тыльной стороны. Разработчиков можно похвалить и за расширенные возможности WEB-интерфейса данного маршрутизатора, его многофункциональность и понятность станет хорошим помощником системному администратору. Суммарно продукт получился достаточно качественным и привлекательным, как по дизайну, так и по функциональной базе.

Плюсы:

• Привлекательный и функциональный дизайн.

• Наличие трех внешних антен.

• Использование энергоэффективных технологий.

• Очень высокая скорость передачи данных 2х 450 Мбит/с.

• Работа в двух эфирных диапазонах 2,4 ГГц и 5 ГГц.

• Возможность работы в режимах принт-сервера, файл-сервера и медиа-сервера сети, а также поддержка большого числа 3G USB-модемов.

• Удобный в настройке WEB-интерфейс.

• Поддержка технологии WPS (Wi-Fi Protected Setup).

Минусы:

• Высокая цена;

• Относительно большие габариты;

• При применении любых изменений происходит полная перезагрузка маршрутизатора.

Автор: Валерий Паровышник

Выражаем благодарность украинскому представительству компании ASUS за предоставленный для тестирования маршрутизатор.

Роутеры работают долго и беспроблемно, но иногда их приходится менять. Обычно это происходит в тот момент, когда перестает хватать скорости или мощности сигнала. Тогда выбирают надежный аппарат, который поддерживает приличную скорость и способен проработать долгое время. Сегодня проведем обзор и настройку Asus RT-N66U. Рассмотрим его характеристики и способы подключения.

Технические характеристики

Разберем характеристики Asus RT-N66U. Общие параметры роутера выглядят следующим образом:

• Беспроводная сеть: 802.11a/b/g/n, двухдиапазонная работа на 2.4 ГГц и 5 ГГц (MIMO 3×3).
• Проводные разъемы: 1 х WAN и 4 х LAN со скоростью 1000 Мбит/с.
• Процессор и память: BCM4706 (с тактовой частотой 600 МГц), 256 МБ RAM.
• Порты USB: USB 2.0 Type A x 2
• Поддержка: принт- и файл-сервер, UPnP.

Если рассматривать маршрутизатор как отдельную модель, то он подойдет для работы в небольшой сети. Маленький офис на десяток компьютеров или домашнюю сеть он еще вытянет, а что-то большее уже вряд ли. Хорошо здесь то, что Асус rt-66u выступает в качестве принт- или файл сервера, что удобно. Однако сильно загружать его дополнительными опциями не стоит. Процессор и память выглядят неплохо по сравнению с конкурентами в том же ценовом диапазоне, но для использования одновременно всех функций их не хватит.

В комплект поставки входят:

• маршрутизатор;
• 3 съемные антенны;
• подставка для вертикальной установки;
• блок питания 19 В 1,58 А;
• гигабитный кабель для подключения к компьютеру;
• диск с драйверами и программами;
• краткое руководство по установке.

При официальном ввозе в страну, все инструкции будут на русском языке. Если все на месте, то переходим к установке Asus RT-N66U.

Подключение и вход в админку

Теперь подключаем n66u и переходим к настройке. Определитесь с местом установки. Провода не должны быть натянуты, у каждого из них должен иметься запас. Это относится к сетевому кабелю, кабелю провайдера и проводу для подключения к компьютеру. Учитывая количество антенн и мощность сигнала, в квартире располагайте его в любом удобном месте. Если территория большая или сигнал через стены пробивается плохо, то нужно установить его примерно в центре необходимой зоны покрытия. При помощи антенн отрегулируйте направления усиления сигнала.

Подключите так, как указано на картинке. Разъем для кабеля питания находится слева, рядом с кнопкой питания. Кабель от провайдера подключите в порт «WAN», он расположен отдельно и на роутере закрашен синим цветом. Провод от компьютера воткните в один из оставшихся портов желтого цвета. Здесь же произведите подключение USB устройств, вроде модема, если подключаться будете через него.

Теперь переходим ко входу в параметры. Откройте любой браузер и введите в адресной строке 192.168.1.1 и нажмите Enter. Откроется окно для ввода имени пользователя и пароля. При первой настройке это admin/admin. Если же до этого уже что-то делали, то имя пользователя и пароль придется вспоминать.

Теперь перейдем к заданию параметров роутера. Настройка интернета возможна двумя способами: быстрым и ручным.

Быстрая настройка

Откроется окно быстрых настроек. Несмотря на полный перевод, оно оказывается на английском языке в большинстве случаев. Если окажется на русском, то вам же проще, все будет понятнее. Нажмите на «Create A New Network» или «Создать новую сеть». Вторая строка ведет в дополнительные настройки.

В следующем окне произойдет определение типа подключения. Это займет время, так что придется подождать. Если на этом этапе возникает проблема, то в нижней части страницы есть кнопка «Ручная настройка», которая перекинет в раздел настроек системы. После определения типа подключения высветится окно, в котором введите требуемые данные.

Узнать их можно из договора с провайдером. Обычно это логин и пароль, но также может быть адрес VPN, DNS-сервер, маска подсети или что-то еще.

Следующая часть предназначена для настройки вайфай. Здесь нет ничего сложного, только поля для ввода имени сети и пароля от неё. В верхней части заполните данные для сети 2.4 ГГц, а в нижней для 5 ГГц.

На следующей странице вам предложат ввести новое имя и пароль для роутера. Для безопасности их лучше поменять, вот только слишком часто их забывают. Так что запишите их или оставьте в стандартной конфигурации, чтобы не сбрасывать настройки при каждом заходе в веб-интерфейс.

Ручная настройка

Сюда вы попадете, есть сразу нажмете на расширенную настройку или на любом этапе откажитесь от быстрой настройки. Также это окно откроется после её завершения и здесь можно отрегулировать остальные параметры, если сеть так и не работает. В верхнем правом углу щелкните по языку и смените его на русский, если этого еще не произошло.

Теперь действовать будет проще. Вам все равно нужно знать все данные от своего провайдера. Тип подключения и все настройки, которые потребуется выставлять. Обычно это логин и пароль, VPN сервер, шлюз, маска подсети и еще какие-то настройки, которые ваш провайдер посчитал обязательным изменить. В зависимости от типа подключения, может быть нужна часть из них или вообще ничего.

При динамическом IP-адресе все автоматически подключается, при PPoE нужно ввести логин и пароль и т.д.

Прочитайте инструкцию на сайте или созвонитесь с техподдержкой, чтобы они рассказали о том, какие параметры потребуется вводить.

Посмотрите в левую колонку. Найдите там раздел «Интернет» и щелкните по нему. В правой части откроется окно, в котором расположены все необходимые параметры. В верхней его части доступны еще разделы, но для самого подключения к глобальной сети они не нужны. Откройте первую страницу и посмотрите на «Тип WAN-подключения». Это ключевой параметр, выберите из списка то значение, которое предоставил провайдер. В зависимости от выбранной опции изменяться и остальные параметры на странице.

Выше скриншот для PPTP, а ниже для PPPoE.

Заполните данные от вашего провайдера. Остальное можно не трогать, если там есть опции по умолчанию или галочка «Получать автоматически». Последнее относится к получению адреса и настроек ДНС сервера. DNS поставьте тот, что вам нравится. Часто выставляют сервера DNS от Google или Яндекса, потому что они точно будут работать без сбоев, что нельзя сказать о стандартных адресах провайдера.

Настройка Wi-Fi

Теперь перейдем к инструкции по настройке Wi-Fi на роутере Asus RT-N66U. Проще всего их настроить через быструю настройку. Там введите имя и пароль, на этом все. Если есть необходимость настраивать дополнительные параметры, то придется делать это вручную. Посмотрите левую колонку и зайдите в раздел дополнительных настроек. Выберите там «Беспроводная сеть».

В верхней строке выбираете частотный диапазон: 2.4 или 5 Гц. В разделе SSID задается имя своей сети, которое будет отображаться для всех. Поставив точку в разделе ниже можно скрыть это отображение. Режим беспроводной сети лучше оставлять в автоматическом режиме, чтобы с ней могли работать устройства всех годов выпуска. Также никто не мешает поставить и самую последнюю версию системы и самую первую, но автомат работает лучше всех.

Ширину канала оставляйте в автоматическом режиме. Сам канал задавать стоит в том случае, если есть свободный канал, который почему-то никогда не занимают роутеры соседей. Метод проверки подлинности выбирайте тот, который нравится вам, но wpa2 является стандартом. Чуть ниже задайте пароль от сети.

Смена заводского пароля

Для настройки нового имени пользователя и пароля есть отдельный пункт. В левом столбце выберите раздел дополнительных настроек и перейдите в «Администрирование». В верхней части меню и находится раздел с новым именем пользователя и паролем. Пароль введите два раза, чтобы подтвердить, что это именно он. Поставив галочку, вы увидите введенные данные. Принимаются только английские буквы, так что набрать пароль на другом языке не получится.

Сразу запишите себе новые данные, потому что это единственный способ поменять пароль. Если вы их забудете, то придется сбрасывать маршрутизатор до заводского состояния, чтобы попасть в веб–интерфейс. А значит, придется заново вводить все параметры.

Прошивка

Обновлять прошивку стоит каждый раз, как выходит новая версия. Понятно, что нет смысла следить за этим постоянно, но если зайдете в параметры маршрутизатора, то можно и проверить. Эта модель при подключении к интернету способна сама скачать ПО. Для этого в левом столбце выберите дополнительные настройки и перейдите в раздел «Администрирование». В правой части окна, в верхней строке выберите раздел «Обновление микропрограммы».

Нажмите на кнопку «Проверить», рядом с версией прошивки, чтобы узнать, появились обновления или нет. В случае их наличия произойдет автоматическое обновление по кнопке.

Также можно скачать прошивку вручную с официального сайта и загрузить в следующей строке при помощи кнопки «Обзор». Нажмите на неё и укажите путь до файла с прошивкой. Таким же способом устанавливаются и кастомные прошивки, но будьте с ними осторожны, чтобы не превратить маршрутизатор в кирпич.

Настройка IPTV

IPTV редко требуется настраивать, все работает на автомате. Если этого не случилось, то перейдите в раздел настроек «Локальная сеть», на правой части в верхней строке выберите «IPTV». В верхней строке укажите провайдера, если среди перечисленных есть ваш, если нет, то ставьте «Отсутствует». В строке «Выбор порта IPTV STB», поставьте тот порт, к которому подключается телевизор. Можно выбирать сразу несколько. Также включите пункт многоадресной маршрутизации и Enable efficient multicast forwarding.

Сброс на заводские настройки

Для сброса на заводские настройки Asus RT-N66U нужно на задней панели роутера нажать и удерживать в течение 10-20 секунд кнопку, находящуюся между кабелем интернета и usb-портами. Нажмите на неё и подержите некоторое время, дождитесь перезагрузки маршрутизатора.

Сделать это можно еще в разделе «Администрирование», нажав на восстановление заводских настроек.

Отзывы о Asus RT-N66U положительные. Хвалят скорость работы, красивый дизайн, а также возможность создавать свой фтп-сервер и отдавать команды из интернета при правильной настройке. Некоторые ругаются на отсутствие Airmesh wifi system, но эта модель и не заявлялась как та, что будет работать с бесшовной беспроводной сетью. Если такая опция нужна, то рассмотрите другие модели, их список есть на официальном сайте производителя.
