Здесь мы рассмотрим алгоритм подключения и настройки ADSL модема ASUS RT-N56U через WEB интерфейс.

Подключение ADSL модема ASUS RT-N56U

Содержание:

• Физичечкое подключение ADSL модема ASUS RT-N56U
• Проверка связи компьютера и ADSL модема ASUS RT-N56U
• Настройка подключения для ADSL модема ASUS RT-N56U
• Настройки Билайн для ADSL модема ASUS RT-N56U
• Настройки Онлайм для ADSL модема ASUS RT-N56U
• Настройки Акадо для ADSL модема ASUS RT-N56U
• Настройки Старнет для ADSL модема ASUS RT-N56U
• Настройки Нетбайнет для ADSL модема ASUS RT-N56U
• Настройки Леальта для ADSL модема ASUS RT-N56U
• Настройки МТС ИРКУТК для ADSL модема ASUS RT-N56U
• Настройки УкрТелеком для ADSL модема ASUS RT-N56U
• Настройки Авелаком для ADSL модема ASUS RT-N56U
• Видео по запросу «Настройка ASUS RT-N56U

Физичечкое подключение ADSL модема ASUS RT-N56U

В первую очередь ADSL модема ASUS RT-N56U необходимо подключить к ПК, Ноутбуку или планшету. Подключение возможно как при помощи LAN кабеля, который вы найдете в комплекте ADSL модема ASUS RT-N56U , так и посредством WI-Fi. Конечно же, надежнее подключить через кабель, т.к. современные прошивки по умолчанию идут с зашифрованным Wi-Fi, что может привести к некоторым cложностям

Для наглядности привожу схему подключения ADSL модема ASUS RT-N56U

• В первую очередь подключаем блок питания в разъем power, с этим проблем возникнуть не должно, он там один.
• Сетевой шнур (LAN), который вам протянули представители вашего провайдера, подключаем в разъем WAN на роутере, не иначе.
• Сетевой шнур, который идет в комплекте с ASUS RT-N56U одним концом подключаем к сетевой карте компьютера или ноутбука, а другим в один из разъемов LAN на роутере

Для наглядности, вот вам задняя панель

На этом физическое подключение ADSL модема ASUS RT-N56U завершено. Если все сделано правильно, на передней панели роутера должно гореть 4 индикатора: POWER, WPS, WLAN ну и один из LANов.
Если вы используете новый ASUS RT-N56U , то переходите к проверке связи компьютера и ADSL модема ASUS RT-N56U . Если же ADSL модема ASUS RT-N56U ранее использовался
для доступа к интернет, то во избежание проблем с дальнейшим подключением рекомендую вам сбросить ASUS RT-N56U к заводским настройкам. Для этого зажмите reset при помощи тонкого предмета на
10 секунд, и подождите не менее двух минут и переходите к следующему этапу.

Проверка связи компьютера и ADSL модема ASUS RT-N56U

В Windows 7 и Vista жмите:


Пуск → Панель управления → Сеть и интернет → Центр управления сетями и общим доступом

либо

Пуск → Панель управления → Центр управления сетями и общим доступом

Зависит от настройки системы

В Свойстве “Адрес IPv4” Значение должно начинаться с “192.168……”. Этот адрес выдал вашему компьютеру ADSL модема ASUS RT-N56U

Для дальнейшей настройки нам потребуется Значение Свойства Шлюз по умолчанию IPv4. Запомните его и переходите к настройке подключения, ну или запишите

Настройка подключения для ADSL модема ASUS RT-N56U

Алгоритм дальнейшей настройки ADSL модема ASUS RT-N56U зависит только от типа подключения, который использует предоставляющий вам интернет провайдер. Поэтому я приведу основные настройки
для популярных провайдеров Москвы которые будет необходимо заполнить в поля на картинке выше.

Смотрите так же
настройку Wi-Fi для ADSL модема ASUS RT-N56U

Основные настройки ADSL модема ASUS RT-N56U для провайдеров Москвы

Настройки Билайн для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  L2TP или PPTP
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Логин и пароль предоставляется провайдером
•
  Специальные требования от поставщика услуг:

  Сервер PPTP/L2TP пишем «tp.internet.beeline.ru»
•
  Сайт и телефон провайдера:

  www.beeline.ru +7 800 700 8000

В последнее время участились звонки пользователей билайна. Звонили в билайн, узнавали в чем дело. Оператор ответил что они выборочно меняют тип подключения, с целью «выявить неактивных клиентов». Если
по данной инструкции настройка не удается, то используйте «IPOE подключение на ASUS RT-N56U »

Настройки IPOE Билайн интернет для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  Динамический IP(DHSP, Automatic IP)
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  Не требуется
•
  Сайт и телефон провайдера:

  www.beeline.ru +7 800 700 8000

Настройки Онлайм для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  Динамический IP(DHSP, Automatic IP)
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  Не требуется
•
  Сайт и телефон провайдера:

  www.onlime.ru +7 800 707 12 12

Настройки Акадо для ADSL модема ASUS RT-N56U

С акадо все сложнее. Они используют разные типы подключения в различных районах Москвы

•
  Тип WAN подключения:

  Динамический IP(DHSP, Automatic IP)
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компа
•
  Сайт и телефон провайдера:

  www.akado.ru +7(499)940-00-00

или

•
  Тип WAN подключения:

  Статический IP
•
  Настройка IP адреса WAN:

  ip адрес предоставляется провайдером. Должен быть в договоре.
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компа
•
  Сайт и телефон провайдера:

  www.akado.ru +7(499)940-00-00

Настройки Старнет для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  PPPoE
•
  Настройка IP адреса WAN:

  Выдается провайдером во всех районах кроме Головинский
•
  Настройка DNS WAN:

  Выдается провайдером во всех районах кроме Головинский
•
  Настройка Учетной записи и соединения:

  Логин и пароль выдается провайдером
•
  Специальные требования от поставщика услуг:

  Не требуется
•
  Сайт и телефон провайдера:

  www.starnet.ru +7(495) 150-95-59

Настройки Нетбайнет для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  PPPoE
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Логин и пароль выдается провайдером
•
  Специальные требования от поставщика услуг:

  Не требуется
•
  Сайт и телефон провайдера:

  www.netbynet.ru +7(495) 980 24 00

Настройки Леальта для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  Статический IP
•
  Настройка IP адреса WAN:

  ip адрес предоставляется провайдером. Должен быть в договоре.
•
  Настройка DNS WAN:

  DNS адрес предоставляется провайдером. Должен быть в договоре.
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  Привязка по MAC адресу. Просить у провайдера, либо скопировать с сетевой карты компьютера
•
  Сайт и телефон провайдера:

  www.lealta.ru +7 (499) 579-90-70

По просьбе посетителя

Настройки МТС ИРКУТК для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  PPPoE
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Логин и пароль выдается провайдером
•
  Специальные требования от поставщика услуг:

  Не требуется
•
  Сайт и телефон провайдера:

  www.irkutsk.mts.ru +7 800 250 0890

Настройки УкрТелеком для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  iPoE
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Не требуется
•
  Специальные требования от поставщика услуг:

  VPI = 1, а VCI= 40
•
  Сайт и телефон провайдера:

  www.ukrtelecom.ua 0-800-506-800, 044-246-68-00

Настройки Авелаком для ADSL модема ASUS RT-N56U

•
  Тип WAN подключения:

  L2TP
•
  Настройка IP адреса WAN:

  Получить автоматически
•
  Настройка DNS WAN:

  Получить автоматически
•
  Настройка Учетной записи и соединения:

  Логин и пароль предоставляется провайдером
•
  Специальные требования от поставщика услуг:

  Сервер L2TP пишем l2tp.avelacom.ru или 95.143.0.247
•
  Сайт и телефон провайдера:

  www.avelacom.ru +7 (495) 745-95-59, +7-800-550-03-01, +7 (812) 336-46-96

Видео по запросу «Настройка ASUS RT-N56U «

По просьбам мы будем добавлять настройки для ADSL модема ASUS RT-N56U других провайдеров МОСКВЫ

Помогите развитию проекта

Остались вопросы?
Получите консультацию по телефону +7 903 778-66-63

Или задайте вопрос на сайте

PC-PORTAL

МЕНЮ

Здравствуйте, уважаемые читатели сайта DNS!

В обзоре речь пойдёт о маршрутизаторе ASUS RT-N56U, позволяющего передавать информацию как по проводной высокоскоростной Gigabit Ethernet сети, так и поддерживает беспроводную Wi-Fi сеть, работающую в двухчастотном диапазоне 2,4ГГц и 5ГГц. Такая универсальность маршрутизаторов востребована как в доме, квартире, так и в офисах, уменьшая количество соединяемых проводов. Бесспорно, проводная сеть нужна с более высокой скоростью передачи данных, но и устройства как телевизоры, смартфоны, планшеты, ноутбуки, игровые приставки и другие, требующие подключения к сети интернет, могут довольствоваться и скоростью в 300Мбит/с, придавая мобильность устройству и освобождает от размышления, куда спрятать провода — в плинтус или в стену. В таких случаях и приходят к нам на помощь Wi-Fi маршрутизаторы.

Введение.

,

Всем известная и успешная в развитии тайваньская компания ASUS основана в 1989 году. Сферой деятельности является производство IT-оборудования, которая охватывает широкий спектр выпускаемой продукции: компьютерные комплектующие, периферийные устройства, ноутбуки, планшеты, смартфоны, мониторы и так далее. Практически каждый пользователь ПК сталкивался в той или иной степени с продукцией компании ASUS. ASUS предлагает пользователям высококачественную продукцию в разных ценовых категориях, что, несомненно, привлекает покупателей. На протяжении многих лет компания ASUS завоевывает престижные мировые награды и занимает лидирующие позиции в ежегодных рейтингах среди производителей IT-оборудования, продолжая внедрять новейшие информационные тенденции и инновационный подход при производстве продукции.

Технические характеристики:

• Протоколы беспроводного соединения — IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n;

• Протоколы удаленного доступа — PPPoE, PPTP, L2TP;

• Пропускная способность порта WAN – 10/100/1000Мбит/сек;

• Количество и пропускная способность портов LAN – 4 порта, скорость передачи данных – 10/100/1000 Мбит/сек;

• Дополнительные порты – 2 порта USB2.0;

• Количество и частота беспроводной связи – две частоты 2,4/5ГГц;

• Безопасность — 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support;

• Антенна — Internal dBi antenna x 5;

• Скорость беспроводной передачи данных — 802.11а:6,9,12,18,24,36,48,54Mbps, 802.11b: 1, 2, 5.5, 11Mbps, 802.11g: 6,9,12,18,24,36,48,54Mbps, 802.11n: up to 300Mbps;

• Функции маршрутизатора/брандмауэра — QoS, мониторинг трафика, DHCP-сервер;

• Световая индикация – индикаторы активности сети; PWR x1, LAN x1, WAN x1, USB x1, AIR x2 и отдельно портов LAN;

• Органы управления — кнопка аппаратного сброса или перезагрузки ASUS RT-N56U и кнопка WPS;

• Электропитание – внешний блок питания 19В – 1,58А;

• Размер (В*Д*Ш) – 172*145*60мм;

• Масса – 330 грамм;

• Гарантийный срок – 3года;

• Совместимость с ОС – Windows XP/VISTA/7.

Упаковка и комплект поставки.

Маршрутизатор ASUS RT-N56U поставляется в большой коробке, несмотря на компактные размеры его. Упаковка имеет чёрный цвет, на котором отчётливо нанесены белые и зелёные надписи. Вот такие изменения претерпела упаковка с момента выхода ASUS RT-N56U в 2011году, когда лицевая сторона была окрашена в белый цвет. В новой версии упаковки на лицевой стороне изображена следующая информация: награда от читателей Choice Awards 2013; гарантия 3 года; изображение ASUS RT-N56U и другая полезная информация на английском языке. Все надписи и изображения нанесены глянцевой краской.

,

На оборотной стороне находится более подробная информация о возможностях ASUS RT-N56U. Отмечу, что ASUS RT-N56U умеет направленно фокусировать сигнал к Wi-Fi устройству, благодаря встроенной антенне, изготовленной по технологии ASUS Ai Radar.

,

На одной из боковых сторон находится информация о спецификации и комплектации ASUS RT-N56U, а также серийный номер, версия устройства (А1), версия прошивки микропрограммы (3.0.0.4.374.979), год изготовления (2014), страна производитель (Китай).

,

А вот в нижней части красивой упаковки можно прочитать информацию и на русском языке:

• Работа в двух диапазонах на скорости до 300 Мбит/сек для высокой производительности беспроводной сети;

• 5ГГц Ai Radar оптимизирует зону покрытия и производительность 11N;

• Внутренний гигабитный коммутатор обеспечивает пропускную способность более 900Мбит/сек;

2 USB порта для универсального использования.

,

Извлечение ASUS RT-N56U из рекламной упаковки.

Внутри презентабельной, информационной коробки находится ещё одна коробка из более прочного гофрированного картона белого цвета и имеющая глянцевую поверхность.

Открыв коробку, увидим белую грохотку — в ней и находится комплект поставки и сам ASUS RT-N56U. В ячейки сложены комплектующие, находящиеся в полиэтиленовых пакетах, а на лицевую сторону ASUS RT-N56U нанесена защитная плёнка.

Как видно, ASUS добротно упаковали ASUS RT-N56U и надёжно защитили его при складировании и транспортировке.

,,,

Комплект поставки состоит из следующего:

• CD диск с программами по настройке ASUS RT-N56U и подробной инструкцией на русском языке;

• Инструкция с описанием ASUS RT-N56U и пошаговой подготовке устройства к работе на русском языке;

• Маршрутизатор ASUS RT-N56U;

• Внешний блок питания;

• Съёмная подставка для ASUS RT-N56U;

• Сетевой кабель;

• Гарантийный талон.

,

Внешний вид ASUS RT-N56U снаружи и внутри.

Компания ASUS хорошо потрудилась над дизайном ASUS RT-N56U, придав ему отличный вид и схожесть по форме с радаром. Его лицевая сторона, отполированная до зеркального блеска, гранированная поверхность будут привлекать внимание гостей и радовать глаз хозяевам. Корпус и подставка имеют угловатые формы и отлично гармонируют с лицевой поверхностью, а тыльные стороны корпуса и подставки изготовлены из матового пластика. Устанавливается маршрутизатор только вертикально на подставке.

,,,,

Верхняя и нижняя часть корпуса выполнены в виде решётки и играют неотъемлемую часть в охлаждении электронной начинки внутри корпуса. В нижней части корпуса имеются прорези для крепления подставки.

,,

Подставка имеет угловатую форму как дополнение к внешнему виду самого корпуса. Пластик матовый, за исключением одного глянцевого треугольника, находящегося напротив информационного стикера. Для более надежного сцепления с поверхностью на днище и в местах сцепления с корпусом приклеены резиновые вставки.

,,

На левой боковой стороне находится кнопка WPS и служит для подключения беспроводных клиентов.

,

На правой боковой стороне расположены: гигабитные порты (один порт WAN, четыре порта LAN, которые имеют световую индикацию активности порта), два порта USB 2.0, кнопку сброса и перезагрузки ASUS RT-N56U, разъём для подключения питания.

,,,,

Подсветка индикаторов активности выполнена в виде звёздочек, и светодиоды светятся синим цветом.

,

Блок питания внешне выглядит красиво и имеет синюю подсветку активности при работе. Длина кабеля питания — 2450мм. Так же имеется хомут на основе липучки- с помощью его можно зафиксировать излишки провода.

,,,

Мне очень понравился сетевой кабель, идущий в комплекте с устройством. Он плоский, в меру жесткий и красиво смотрится на общем фоне. До этого я не встречал подобные сетевые кабели и, по мере возможности, постараюсь приобрести ещё такие.

Длина сетевого кабеля составляет 1243мм.

,,

Разобрав ASUS RT-N56U, вот что можно увидеть. Не скрыты только элементы питания и общая разводка с конденсаторами, сопротивлениями, диодами. Встроенные антенны находятся на печатной плате, но отследить их расположение мне довольно сложно. Вся основная элементная база спрятана под железным экраном и пропаяна по всему периметру — вскрыть без паяльной станции невозможно.

Представлю информацию о том, что спрятано под защитным экраном. Информацией воспользовался от пользователей, которые отважились разобрать его.

Под защитным экраном находится:

• Центральный процессор – Ralink RT3662F, работающий на частоте 500МГц;

• Оперативная память 128МБ;

• Флэш-память – 8МБ;

• Радиоблок, встроенный в центральный процессор, запрограммирован на работу в частотном диапазоне 5ГГц и поддерживает режим 2T3R;

• USB порты также поддерживает центральный процессор;

• За работу на частоте 2,4ГГц отвечает микросхема Ralink RT3092L, поддерживающая режим 2T2R;

За гигабитный коммутатор отвечает микросхема Realtek RTL8367F.

,,

Программа по настройке и функциональные возможности.

Так выглядит окно autorun на диске с драйверами, утилитами и программами. Отмечу, что мастер установки помогает пользователю настроить ASUS RT-N56U в автоматическом режиме в три шага. У меня не получилось быстро настроить маршрутизатор, потому что программа не обнаружила устройство, ну да ладно, всякое бывает.

,,,

В таких случаях, как у меня, ASUS RT-N56U можно настроить вручную, установив утилиту Device Discovery и кликнув по отображенному устройству, или зайти через браузер в программу по настройке маршрутизатора, введя логин/пароль или набрать в командной строке браузера IP адрес устройства.

,

Программу пришлось прошить на более новую версию с сайта ASUS (версия прошивки 3.0.0.4.378_4850) из-за возникших проблем с работой маршрутизатора. В новой версии прошивки добавлена вкладка «Status», отображающая загрузку процессора и памяти. Внесены исправления по работе ASUS RT-N56U, так как маршрутизатор перестал жить своей жизнью, и появилась стабильность в работе.

Программа по настройке устройства полностью русифицирована и имеет дополнительное пояснение во всех разделах настроек, тем самым упрощая работу с программой. При первом запуске программы и сбоев в работе пользователю будет предложен вариант автоматической пошаговой настройки маршрутизатора. Стартовая страница программы отображает: карту проводной и беспроводной сети, разделы общих и дополнительных настроек, быструю настройку интернета, кнопки выхода из программы и перезагрузку, доступ в один клик к настойкам беспроводной сети с частотой 2,4/5 ГГц к каждой по отдельности, наличие подключенных USB устройств и принтеров. В разделе «состояние системы» отображается имя беспроводной сети (SSID) относящиеся к частотам 2,4/5ГГц с возможностью во вкладке изменить имя сети, степень зашиты и пароль. Последняя вкладка раздела «статус» и показывает степень загрузки процессора и объём используемой памяти. Кликнув по значку «клиенты» можно посмотреть весь список подключенных устройств к маршрутизатору с именами и IP адресами, в случае необходимости можно запретить доступ к ASUS RT-N56U.

,,,,

«Диспетчер трафика» позволит настроить службу (QoS), по умолчанию установлен высокий приоритет, но пользователю можно настроить доступ к веб-серфингу, устанавливая приоритет тем или иным интернет — задачам и выбрать пакеты (ACK, SYN , FIN , RST , ICMP) для улучшения стабильности в играх. Во вкладке «Мониторинг трафика» можно наблюдать скорости соединения и работы интернета, проводных и беспроводных сетей, а так же проверить объём принятого/исходящего трафика с ежедневным отчётом.

,,,,

«Родительский контроль» позволяет настроить доступ к интернету ПК, находящегося в сети, и ограничивать пребывание в интернете по дням недели и с выбором времени.

,,

В разделе «USB приложения» можно настроить USB устройства с дополнительными возможностями.

,

AiDisk – предоставляет организацию общего доступа к файлам и папкам, находящимся на USB накопителя через интернет. Настраивается приложение в три этапа: выбор права доступа, создание имя домена с помощью службы ASUS DDNS и завершающий этап с получением ссылки, по которой можно получить доступ к папкам на назначенном и подключенном к ASUS RT-N56U USB накопителе.

,

,,,,,

Файл-сервер — позволяет настроить Samba-сервер и FTP службу с последующим доступом к USB накопителям и управлением программой по настройке ASUS RT-N56U через интернет.

,,

Сервер печати – поддерживает два метода ASUS EZ и LPR. Программу для подключения принтера или сканера придётся скачать с сайта производителя. Подробно по установке устройств можно узнать, кликнув по ссылкам в окне.

,

3G/4G приложение — позволяет подключить беспроводной 3G/4G USB модем или смартфон на ОС Android.

,

Download Master – это приложение позволит самостоятельно загружать нужные файлы, используя только ASUS RT-N56U и подключенный к нему USB накопитель. После инсталляции данного приложения нужно выбрать подключенное устройство. Затем отобразится отдельная страница (8081), где можно управлять загрузками и использовать общие настройки, а так же настроить Bit Torrent, NZB, aMule.

,

,,,,,,,

AiCloud 2.0 – позволит осуществлять доступ к файлам/папкам и домашней сети с любой удалённой точки при наличии Интернет-соединения. Для этого нужно будет подключить USB накопитель и произвести настройки в программе ASUS RT-N56U. Используя смартфон c ОС (Android, IOS) для подключения к облаку созданного на ASUS RT-N56U, можно установить программу EC-проводник, чтобы получить доступ со смартфона к маршрутизатору.

,

,,,,,

Наглядно продемонстрирую, как работает ЕС-проводник. Очень удобное приложение для переноса данных со смартфона на облако ASUS RT-N56U.

,,,,,,

Дополнительные настройки.

Настройки беспроводной связи позволяют пользователю настроить беспроводное подключение по частотам 2,4/5ГГц. В разделе «общее» можно менять имя сети (SSID) для каждой частоты по отдельности и, при желании, можно скрыть обнаружение сети. Настройки режима беспроводной сети позволяют выбрать три варианта: Авто, N Only, Legacy, выбор ширины канала 20/40 с последующим назначением номера каналу, выбор метода проверки подлинности, включение шифрования WPA с установкой пароля, настройка интервала ротации сетевых ключей в секундах.

Раздел «WPS» обеспечивает безопасный способ создания беспроводной сети с помощью ПИН-кода или кнопки WPS.

В разделе «WDS» настраивается беспроводной мост, который позволяет подключить ASUS RT-N56U к другой точке доступа.

Фильтр МАС адресов беспроводной сети позволяет управлять пакетами от устройств с определенным MAC-адресом в беспроводной ЛВС.

В настойках RADIUS используем дополнительные параметры для авторизации беспроводных клиентов через сервер RADIUS.

В разделе «Профессионально» можно планировать время вкл/выкл беспроводной сети в целях энергосбережения, управлять мощностью передачи Tx power с помощью ползунка и многое другое на профессиональном уровне.

,

,,,,,

В настройках локальной сети настраиваем IP-адрес и Маску подсети, DHCP-сервер с возможностью создания списка IP-адресов вручную в обход DHCP до 64 адресов. Добавляем маршрутизаторы в ASUS RT-N56U для совместного использования (в список можно добавить до 32 IP-адресов), выделяем и настраиваем порт для работы с приставкой IPTV , а в разделе Switch Control устанавливаем скорость в Мбитах для «широковещательных потоков» — их два: unicast и multicast, и вкл/выкл ускорение NAT.

,

,,,,

В настройках «Интернет» выбираем тип WAN-подключения с пятью вариантами: автоматический/статический IP-адрес, PPPoE, PPTP и L2TP. Доступ к внутренним сервисам можно с помощью переключения и переадресации портов с занесением в таблицу до 32 портов. Создание виртуальной зоны DMZ (демилитаризованной зоны) позволит передавать данные на выделенный компьютер. Динамический DNS поможет сохранить постоянное доменное имя при подключении к маршрутизатору и сети из интернета клиента с динамическим IP-адресом. Включение NAT позволит преобразовывать IP-адреса транзитных пакетов.

,

,,,,,

«IPv6» настраиваем работу протокола IP, выбрав тип подключения.

,

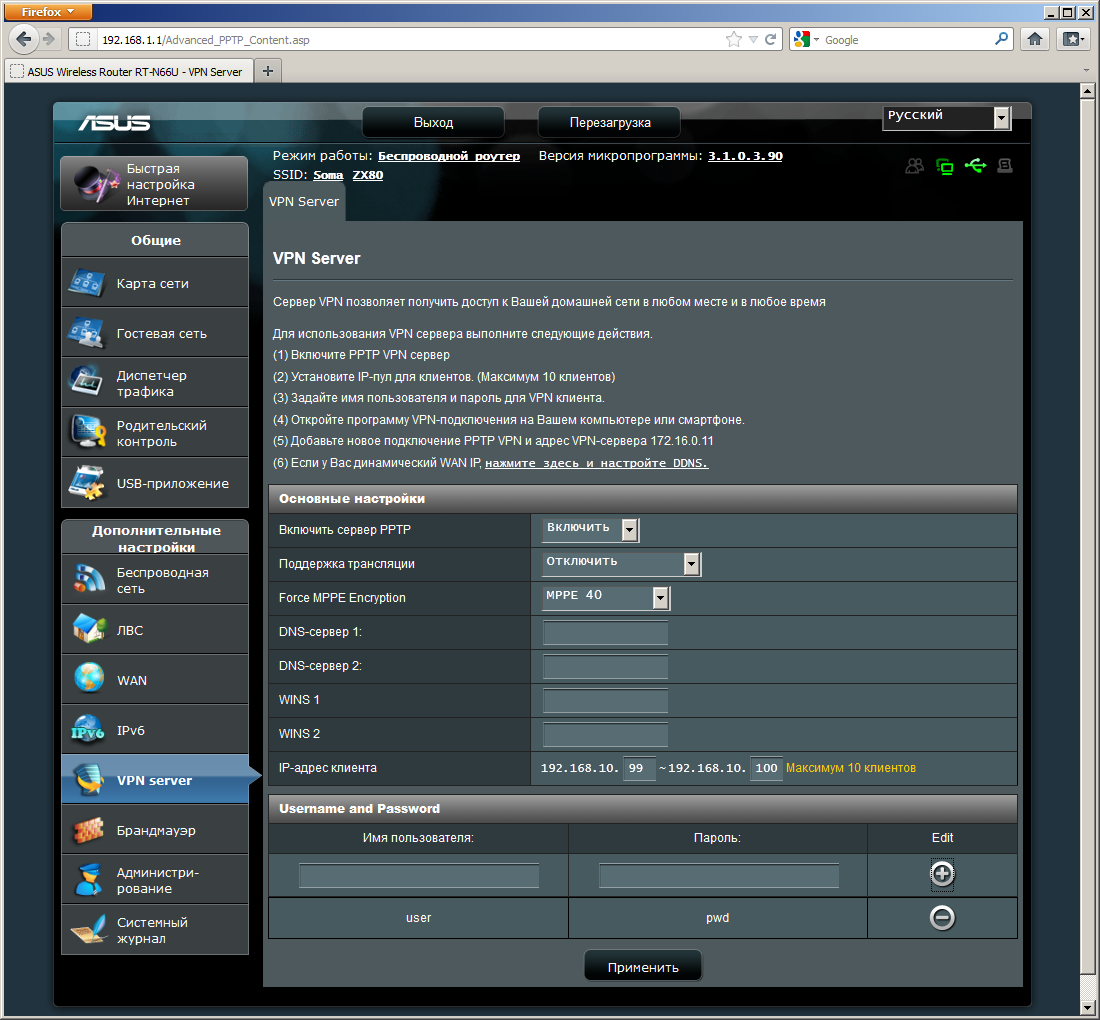

«VPN-сервер» позволит получить доступ к сети пользователя с любого места при наличии интернет соединения, с возможностью занесения в таблицу до 16 пользователей.

,

«Брандмауэр» включает в себя защиту локальной сети от DoS и хакерских атак, включая настройки фильтрации URL-адресов, блокировку сайтов по ключевым словам и обменом пакетных данных межу локальными/глобальными сетями, а так же ограничить входящий/исходящий трафик с помощью дополнительной настройки IPv6.

,

,,,,

Рассмотрим «Администрирование». Здесь можно выбрать два режима работы ASUS RT-N56U: беспроводной роутер (по умолчанию) и режим точки доступа (AP). Во вкладке «система» назначаем имя пользователя и пароль, устанавливаем часовой пояс и время автоматического выхода из программы, указываем ссылку NTP-сервера, включаем/выключаем веб-доступ WAN и Telnet. В следующих вкладках можно прошить более свежую микропрограмму с последующим сохранением/восстановлением и возвратом к заводским настройкам.

,

,,,

«Системный журнал» на этой странице отображает активность системы с показателями времени работы, состояние беспроводной связи, аренду IP адресов DHCP, информацию активности IPv6, таблицу маршрутизации портов WAN/LAN, состояние переадресации портов и журнал истории активных подключений.

,

,,,,,,

«Сетевые утилиты» включают следующие возможности: диагностику сети на отправку пакетов ICMPECHO_REQUEST с методами (Ping, Traceroute, Ns Lookup). Утилита Nelslat отображает содержание различных структурных данных с опциями: отображать все сокеты, TCP/UDP/RAW/UNIX сокеты, отображать прослушиваемые сокеты и отображать таблицу маршрутов. Функция WOL позволит разбудить ПК с любого другого устройства, находящегося в сети (в список можно добавить до 32 устройств).

,

,,

Программа имеет пояснение по большинству опций настроек, поясняя, за что отвечает данная настройка.

Тестирование ASUS RT-N56U.

В тестировании принимали участие следующие устройства:

• Основной ПК в сети —

Процессор Intel Core i5-750, разогнан до частоты 2,99ГГц

Материнская плата GA-P55-UD3

12гигабайт от Kingston 1333МГц, разогнана до частоты 1400ГГц

• Присоединенный ПК в сети –

Процессор Intel Pentium Processor E5700 с частотой 3000ГГц

Материнская плата ASUS P5Q

2 гигабайта оперативной памяти DDR-2 от KINGSTON, работающие в двухканальном режиме на частоте 800МГц

К нему и был подключен Wi-Fi адаптер TP-Link TL-WN851ND

• Ноутбук ACER ASPIRE V3-571 Acer с модулем Wi-Fi Nplify 802.11a/g/n +BT 4.0

• 4.3″ Смартфон Samsung SM-G350E Galaxy Star Advance 4 Гб черный

К интернету я подключаюсь по телефонной линии при помощи ADSL модема D-Link DSL-2500U .

Скорость соединения основного ПК к интернету (Ping-37mc/ приём-13,28Мбит/ передача-0,90Мбит).

Ниже буду подкреплять тесты скриншотом с показателями скорости соединения с интернетом для сравнения.

,

Тест пропускной способности по GIGABIT ETHERNET LAN.

Приём видео-файла объёмом 3,66Гб идёт стабильно на скорости 65Мб/с.

,

Передача хоть и началась резво, но потом снизилась почти в два раза и составляет 34,5Мб/с.

,

Показатели скорости беспроводной сети.

Передача видео-файла с ПК, подключенного к ASUS RT-N56U по проводной сети GIGABIT ETHERNET LAN, а прием осуществляет ПК с подключенным Wi-Fi адаптером TP-Link TL-WN851ND по домашней сети на частоте 2,4ГГц. ПК с адаптером Wi-Fi находится в другой комнате, и из-за этого скорость соединения чуть ниже.

,,

Здесь ситуация меняется в противоположную сторону, отправка файла на скорости 4Мб/с, а приём в среднем на скорости 2Мб/с.

,,

Скорость соединения.

,

Ноутбук ACER ASPIRE V3-571 Acer с модулем Wi-Fi Nplify 802.11a/g/n +BT 4.0 показал отличный результат по скорости обмена данными и уверенным соединением в 300Мбит/с.

Ноутбук находился в одной комнате с ASUS RT-N56U на расстоянии 4 метра.

Отмечу, что показатели скорости одинаковы на частотах 2,4/5ГГц

Частота соединения 5ГГц.

,,

Частота соединения 2,4ГГц.

,,

Показатели скорости обмена данными по домашней сети хорошая, передача и приём видео-файла с ПК на ноутбук по беспроводной связи происходит в среднем на скорости 23Мб/с, что составляет 184Мбит/с. В данном случае, проводная 100Мбит сеть LAN уступает беспроводной связи, что безусловно радует.

,,

Скорость соединения.

,

Смартфон, находящийся в одной комнате с ASUS RT-N56U, подключается с уверенным сильным Wi-Fi сигналом на скорости соединения 72Мбит/с. При удалении смартфона в другие комнаты уровень сигнала слабеет, но это не мешает подключиться к интернету, находясь во дворе дома.

,,

Такой уровень сигнала Wi-Fi во дворе дома преодолевает множество преград с 2-го этажа квартиры.

,

При уверенном Wi-Fi подключении, смартфон демонстрирует хорошие скорости соединения с интернетом. Данные можно посмотреть на скриншоте ниже.

,

Так выглядит график Wi-Fi сигналов в моей квартире. К сожалению, смартфон не определяет частоту соединения в 5ГГц, чтобы наглядно продемонстрировать.

,

На этом заканчиваю скромное пользовательское тестирование и перехожу к подведению итогов ASUS RT-N56U.

Вывод.

ASUS RT-N56U хоть и не является новинкой на рынке, потому что был выпущен в 2011 году, но и по сей день является актуальным выбором к приобретению. Стоит отметить: Wi-Fi модуль с возможностью работы в 2-х частотном диапазоне 2,4/5ГГц одновременно, наличие 5-и встроенных антенн с направленным действием и довольно хорошим радиусом покрытия заслуживает похвалы.

Отличное программное обеспечение поддерживает широкий спектр вариантов подключений к сети интернет. Наличие двух портов USB 2.0 дает возможность организации файлового сервера, подключения МФУ и USB 2/3G модемов. Программу желательно обновить до последней версии с сайта производителя ASUS или воспользоваться сторонним пакетам.

Изящный вид и компактные размеры будут радовать глаз, придавая устойчивость только при подключении 1/2 LAN кабелей. В случае подключения всех LAN кабелей получается (Горгона) и теряется устойчивость и внешний вид в целом. В таком случае пригодились бы настенные крепления или подключение плоскими пач-кордами, но в комплекте только один пач-корд, а вот как приобрести недостающие 4шт.- это вопрос.

Конечно, нужно отметить хорошую скорость передачи данных по проводной и беспроводной сети. Хоть тесты и скромные, но и по тем данным видно, что GIGABIT ETHERNET LAN может передавать данные на скорости 520Мбит/с, а беспроводная Wi-Fi связь работать на скорости 184Мбит/с.

Плюсы:

• Оригинальный внешний вид и компактные размеры;

• Наличие двух беспроводных точек доступа на частоте 2,4/5ГГц;

• Хорошая скорость передачи данных в целом;

• Наличие GIGABIT ETHERNET;

• Широкие возможности программы по настройке ASUS RT-N56U;

• Возможность создания полноценного файл-сервера;

• Наличие двух USB 2.0 портов;

• Качественно упакован и укомплектован.

Минусы:

• Неустойчивая конструкция;

• При работе сильно греется;

• В моём случае пришлось прошить последнюю версию программы, чтобы достичь стабильной работы ASUS RT-N56U.

На этом заканчиваю свой обзор. Удачных покупок!

Выражаю искреннюю благодарность Александру Холянову, компании ASUS и администрации сети гипермаркетов DNS за предоставленный тендер для обзора.

До свидания!

ASUS RT N56U – надежный роутер, обеспечивающий доступ к сети Internet как по проводной Gigabit Ethernet сети, так и через Wi-Fi. Проведем небольшой обзор, изучим мнение пользователей и расскажем самое интересное и полезное, что необходимо знать для настройки роутера.

Особенности и технические характеристики

Модель N56U выполнена в классических черных тонах. Внешняя поверхность роутера напоминает карбон.

Если говорить о самом маршрутизаторе АСУС, работает он на процессоре RT3662F тайваньской фирмы Ralink. Его частота составляет 500 МГц. Объем ОЗУ – 128 Mb. Флеш память – 8 Mb. Антенны встроенные и расположены на печатной плате. На ней же находится коммутатор Realtek RTL8367F.

За охлаждение N56U B1 отвечают решетки на корпусе. Небольшие размеры и отсутствие дополнительных охлаждающих элементов при максимальной нагрузке приводят к перегреву N56U.

 Характеристики роутера ASUS:

• высота/длина/ширина – 172*145*60 мм;
• масса – 330 граммов.

 Технические характеристики RT N56U:

• Wi-Fi работает по протоколам: IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n;
• Удаленный доступ производится по протоколам PPPoE, PPTP, L2TP;
• Количество и пропускная способность портов:
• WAN – 1 порт, скорость – 10/100/1000Мбит/сек:
• LAN – 4 порта, скорость – 10/100/1000 Мбит/сек;
• Дополнительные порты – 2 порта USB 2.0;
• Рабочая частота Wi-Fi: 2.4GHz/5.1~5.8GHz;
• Шифрование данных: 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, WPS support;
• Встроенная антенна – Internal DBI Antenna x 5.

 Маршрутизатор имеет встроенную службу QoS, позволяющую расставлять приоритеты в обслуживании для различных приложений. Также реализована возможность мониторинга трафика.

 Для облегчения настроек клиентских компьютеров роутер имеет DHCP-сервер. Гарантийный срок обслуживания роутеров АСУС составляет 3 года.

Модель той же марки с похожими техническими характеристками — ASUS RT AC65P.

Индикаторы и разъемы

Несмотря на компактные размеры, роутер имеет 4 LAN порта, 1 WAN и 2 USB 2.0. Все разъемы расположены с торца справа. Там же расположена кнопка сброса предустановленных настроек и выведен разъем для подключения адаптера питания.

Индикация роутера выведена на переднюю панель. Она не яркая, предназначена для информирования работоспособности устройства, наличия питания или физического соединения.

Кнопка WPS, расположенная слева на боковой панели, позволит предоставить доступ работы в сети по беспроводной технологии.

Подключение

Перед запуском надо произвести сборку устройства по инструкции. Прикрепить подставку к роутеру. Вертикальное расположение оборудования делает конструкцию немного неудобной в использовании. Особенно если потребуется задействовать все 4 LAN порта.

При работе рекомендуется использовать только блок питания, входящий в комплект поставки. Длина кабеля адаптера составляет 2.5 метра. Питание осуществляется от сети 220В.

Ethernet-кабель от провайдера подключается в WAN-разъем. Для остальных клиентских ПК используются LAN-разъемы.

Вход в админ-панель

Введите в строке браузера (IE, Chrome, Opera и др.) IP-адрес маршрутизатора 192.168.1.1 и авторизуйтесь, используя встроенную учетную запись.

Рекомендуется настройку ASUS RT N56U выполнять по проводном каналу передачи данных. Устройство совместимо с ОС Windows.

Проверьте настройки TCP/IP у пользователей. Получение IP-адреса у них должно производиться автоматически, Proxy-сервер и модемное подключение отключены.

Автоматическая настройка

По инструкции автоопределение типа соединения выполняется при первом включении RT N56U или после сброса настроек.

Такая настройка Internet у роутера ASUS RT N56U осуществляется при помощи встроенной функции QIS. Для ее использования потребуется:

1. Открыть браузер.
2. Ввести необходимую информацию для соединения. Маршрутизатор способен автоматически определить: динамический IP, PPPoE, PPTP, L2TP, а также статический IP.

В случае если функция QIS не запускается в автоматическом режиме, то выполните запуск вручную.

Ручная настройка

В случае если ASUS QIS не смог самостоятельно определить соединение, то выполните это вручную. Для конфигурирования перейдите к администрированию устройства.

1. Для настройки PPPoE подключения к Интернет пройдите в «Дополнительные настройки». Затем выберите раздел «Интернет».

Вся конфигурация соединения осуществляется на вкладке «Подключение». В «Основные настройки» пользователю потребуется включить WAN, NAT и UPnP.

После этого установите флажок получение IP-адреса WAN и DNS-серверов в автоматическом режиме и введите выданные провайдером login и password. Нажмите «Применить».

1. Настройка L2TP подключения к сети.

Туннелирование на канальном уровне актуально для пользователей компании «Билайн». Вся настройка, как и в предыдущем пункте, выполняется на вкладке «Подключение». При этом для параметров «Включить WAN, NAT, UPnP», «Получить IP-адрес» и «Подключаться к DNS-серверу автоматически» установите флажок в значение «Да».

Ниже укажите login и password. В качестве «VPN-сервер» введите адрес провайдера. Нажмите кнопку «Применить».

1. Настройка PPTP (VPN).

Настраивание частной виртуальной сети осуществляется выбором соответствующего типа WAN подключения.

Введите настройки TCP/IP, выданные провайдером и пройдите аутентификацию. Работает такой канал стабильно, быстро, но считается менее безопасным.

Подключение и параметры Wi-Fi

Компания АСУС реализовала в модели N56U возможность передачи данных на двух частотах:

1. 2,4 GHz

Конфигурация производится на вкладке «Беспроводная сеть» -> «Общие». Выберите частоту 2,4 GHz. В поле SSID указывается желаемое название сети. «Режим беспроводной сети», а также «Канал» установите в значение «Авто».

Настройка безопасности соединения производится за счет установки в поле «Метод проверки подлинности» значения «WPA2-Personal». В качестве типа «Шифрования WPA» выбираем симметричное блочное шифрование «AES».

Укажите пароль для доступа к сети в поле «Предварительный ключ WPA»

1. 5 GHz

Его настройка осуществляется выбором соответствующего значения в поле «Диапазон». Дальнейший процесс настройки и аналогичен.

Настройка IPTV

RT N56U может работать по технологии 802.1Q и использоваться в качестве ТВ-приставки. Настройка осуществляется на одноименной вкладке «IPTV».

В поле «Выбор порта IPTV STB» укажите значение, рекомендуемое провайдером. Задействовать для работы цифровой ТВ-приставки можно максимум два порта RJ-45.

Если для работы телевидения потребуется прописать значение VLAN ID, то в списке «Выберите профиль провайдера» поставьте «Manual».

Далее для конфигурируемого порта RJ-45 укажите Vlan ID (значение уточните в технической поддержке) в поле «VID». В поле «PRIO» укажите приоритет – 4. На этом конфигурация заканчивается. Сохраните внесенные настройки.

Смена пароля

Первоначально авторизация производится посредством встроенной учетной записи admin. Пароль соответствует логину. Для смены пароля откройте раздел «Администрирование» в «Дополнительных настройках». Перейдите на вкладку «Система». Введите новый пароль. Не забывайте про требования безопасности. Пароль должен быть сложным, содержать цифры и латинские буквы. После создания нового пароля нажмите «Применить».

Режим повторителя

Такой режим требуется для увеличения радиуса действия Wi-Fi сети.

Настройка производится на вкладке «Режим работы» в разделе «Администрирование». Выберите вместо «Беспроводной роутер (по умолчанию)» значение «Режим повторителя». Нажмите кнопку «Сохранить».

Обновление прошивки

Для обеспечения безопасной работы регулярно обновляйте программное обеспечение до последней актуальной версии. Выполнить это можно посредством веб-интерфейса в ручном и автоматическом режиме. Преимущество ручного режима заключается в том, что вы сможете выбрать версию загружаемого ПО, выявить возникающие проблемы и при необходимости откатить до предыдущей версии.

По инструкции для автоматического обновления потребуется выполнить следующие шаги:

1. Посредством браузера открыть интерфейс роутера ASUSWRT.
2. Авторизуйтесь: введите логин и пароль.
3. После загрузки подсказка, всплывающая в правом верхнем углу, проинформирует о наличии выпущенного обновления.
4. Выберите «Обновить сейчас» и система переведет вас в раздел Администрирование -> Система.
5. Нажмите на кнопку «Обновить микропрограмму».
6. Подожди завершения обновления.

Ручное обновление больше подходит пользователям, имеющим знания и опыт работы в администрировании сети. При желании воспользоваться данным способом потребуется самостоятельно скачать обновленную версию ПО с сайта производителя.

Далее распакуйте файл. Зайдите в интерфейс роутера ASUSWRT. Перейдите к Администрированию. В меню «Дополнительные настройки» выберите «Обновление микропрограммы». Далее нажмите на кнопку «Обзор». Выберите ранее скачанный файл с программным обеспечением. Откройте его и дождитесь завершения обновления.

По завершении обновления согласно рекомендациям необходимо произвести сброс настроек по умолчанию. Далее на обновленном ПО снова выполнить настройку сети.

Сброс настроек

Выполнить эту операцию можно кнопкой, расположенной справа на боковой панели модели RT N56U.

Иногда для восстановления работы этого недостаточно и требуется восстановить заводское программное обеспечение. Такая необходимость может возникнуть при некорректном обновлении маршрутизатора.

Для облегчения процесса производитель предлагает воспользоваться специализированной программой Firmware Restoration. Перед ее использованием переключите  ASUS в режим восстановления.

Отключите оборудование от сети 220В. Нажмите и удерживайте кнопку сброса настроек. Снова подключите устройство. Когда индикатор питания на роутере начнет мигать, ее можно отпустить.

На следующем шаге необходимо прописать настройку TCP/IP. Только после этого запустите утилиту. В диалоговом окне выберите файл с настройками. После этого нажмите обновить.

Отзывы

Средняя стоимость устройства 3000 руб. Отзывы преимущественно положительные.
