Настройка роутера dir 620 мегафон

   После обновления прошивки необходимо зайти на web интерфейс (не забывайте, что Dlink должен быть подключён в сеть 220В и к вашему компьютеру с помощью кабеля или Wi-Fi).Открываем любой браузер, например Internet Explorer и в адресной строке вводим 192.168.0.1 нажимаем «Enter», затем вводим логин и пароль (по умолчанию логин admin, пароль admin) в следствии всех этих шагов попадаем на web интерфейс. Для наглядности я предлагаю настроить dlink в ручном режиме, для этого нажимаем «Настроить вручную».
   Затем переходим на вкладку «Сеть», видим уже настроенное WAN подключение, оно используется по умолчанию, для нового подключения к сети Интернет, предлагаю создать новое подключение, для этого нажимаем «Добавить».
   Откроется новое окно с настройками, можете не пугаться глядя на эти настройки, если у вас последняя прошивка, вы в строке Провайдер, на меню — Вручную нажимаете и видите всех возможных провайдеров, остается только выбрать вашего.

   Сохраняем наши настройки. В итоге видим два подключения, поскольку сейчас нас интересует подключение через 3G модем, выбираем Шлюз по умолчанию— созданное нами подключение и нажимаем «Сохранить».

   Настройки на этом закончены, теперь необходимо подключить 3G модем к Dlink подождать несколько секунд, что бы он его определил, зайти на вкладку USB- модем, там вы должны увидеть ваш 3G модем и дополнительную информацию о нем.
   Если это произошло, значит настройки выполнены верно, с чем вас и поздравляю, иначе повторите процедуру настройки более внимательно, возможно придется заново перепрошить Dlink.

lamma писал(а):

Именно так и поступил: позвонил, написал, получил (3.0.2), прошил. С E173 (контрольный вариант, но совсем не вариант — скорость низкая и нет разъёма внешней антенны) роутер заработал после обновления прошивки (до этого вязался с Мегафоном, но инет в LAN не отдавал). А с E352b проблема осталась. После повторного письма техподдержка ответила, что в списке совместимых есть только E352, а с E352b роутер не тестировался.
Погуглил. Оказалось что E352 и E352b это совершенно разные модемы, собраны на разных процессорах и имеют отличия по функциям.
Так что сам дурак…
И чё теперь делать? Роутер исправный, никто за него деньги не вернёт. Выкрасить и выбросить новый роутер? Покупать новый модем? Современные модемы стоят не меньше роутера.
Так что дорогие коллеги, не становитесь коллегами по несчастью, будьте внимательны. Не покупайте DIR-620S к старому модему E352b. Купите Zyxel. Самый древний первый Keenetic восьмилетней давности работает cо злосчастным E352b без проблем, а современный DIR-620S этому так и не научился. Впрочем всё это не касается других моделей модемов.

P.S. 5 часов спустя. Проблема решилась малой кровью — был куплен б/у модем МТС 420S за 300 р. (у него и скорость повыше), отучен от монополизьму, и запущен в работу. С ним (он же E3131) роутер заработал автоматически без вмешательства в настройки.

Настройка роутера d link dir 620 позволит вам наладить работу вашего маршрутизатора. Модель dir 620 одна из самых популярных в России разновидностей маршрутизаторов.

Данный роутер является беспроводным, с ним могут работать большинство популярных операторов сотовой связи.

• Процесс обновления прошивки;
• Настройка параметров подключения (необходимо, чтобы сконфигурировать работу с мобильными операторами);
• Финальная настройка беспроводной сети и установка пароля на сеть WiFi.

Подключение маршрутизатора и скачивание файла с прошивкой

Чтобы наладить работу устройства, необходимо установить на него самую актуальную версию прошивки. Файл с прошивкой следует скачивать с официального сайта производителя.

Это обезопасит вас от вирусного программного обеспечения и возникновения проблем во время работы роутера.

На сегодняшний день на рынке представлены три разновидности модели роутера: категории A, C, D. В статье рассмотрена наладка модели роутера ревизии D.

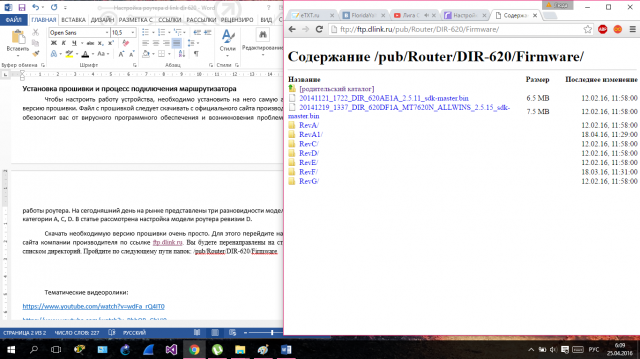

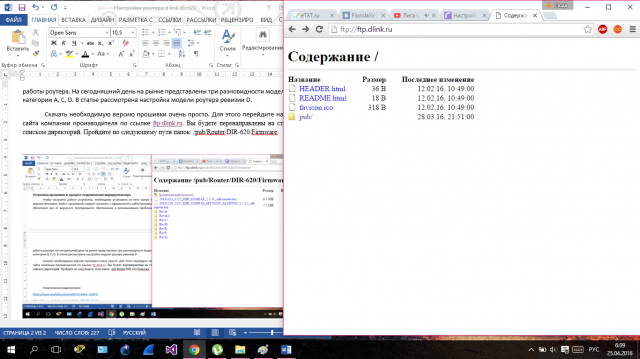

Вы будете перенаправлены на страничку со списком директорий. Пройдите по следующему пути папок: /pub/Router/DIR-620/Firmware и попадете в указанную на рисунке ниже папку.

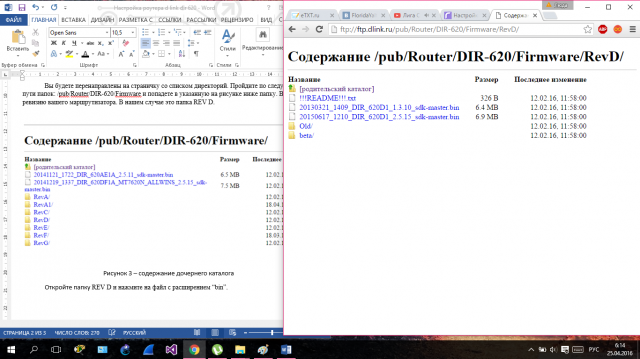

Выберите ревизию вашего маршрутизатора. В нашем случае это папка REV D.

Откройте папку REV D и нажмите на файл с расширением “bin” – это и есть файл установки прошивки. Вбирайте наиболее новую версию. При нажатии на файл скачивание начнется автоматически.

После загрузки файла с прошивкой необходимо подключить маршрутизатор.

Для этого присоедините кабель провайдера связи к вашему роутеру – к порту под названием Internet, как показано на рисунке ниже (подходят кабели компаний Ростелеком, Билайн и Мегафон).

Теперь необходимо соединить порт LAN1 и внешний разъем сетевой карты вашего ПК или ноутбука специальным кабелем витой пары.

Только после присоединения роутера с компьютером включайте питание маршрутизатора.

1. Включите окно панели управления и зайдите в окно управления сетями и общим доступом;
2. Откройте окно изменения параметров подключаемого адаптера системы;
3. В появившемся списке соединений кликните правой кнопкой манипулятора по подключениям локальной сети и откройте окно их свойств;
4. Выберите в списке протокол Интернета версии 4 и откройте свойства данного пункта. Появится указанное на рисунке ниже окно.

В указанном на рисунке окне должен быть выбран параметр автоматического получения адреса сервера DNS. Сохраните настройки.

Установка прошивки

После подключения роутера к компьютеру и кабелю Интернет-провайдера необходимо выполнить его прошивку.

Для данного процесса нам понадобится фай с расширением BIN, который вы скачали на начальном этапе настройки.

На вашем компьютере включите окно браузера и введите в адресной строке адрес локального хоста: 192.168.0.1 или 192.168.0.0.

Разные компьютеры и роутеры могут работать с одним из двух типов адреса. Далее нажмите на клавишу ввода.

Вы перейдете на страничку входа в настройки маршрутизатора. Пользователю необходимо ввести логин и пароль для идентификации администратора и владельца устройства.

Стандартный логин и пароль – admin и admin соответственно.

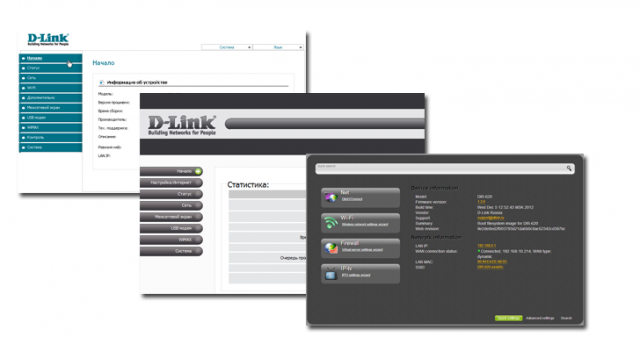

После прохождения аутентификации откроется окно настройки конфигурации роутера, варианты которого представлены на рисунке ниже.

Если открылся первый или третий вариант окна, выберите вкладку системы и затем нажмите на «Обновление программного обеспечения».

Если вы видите второй вариант, нажмите на стрелочку «направо» и затем нажмите на пункт обновления ПО.

Нажмите на клавишу обзора и в отрывшемся окне проводника выберите ранее скачанный файл с прошивкой.

Теперь нажмите на кнопку «Обновить», чтобы начать процесс переустановки прошивки роутера.

Пока ПО маршрутизатора будет обновляться прервется связь с окном настроек. Не отключайте питание устройства пока не завершится обновление.

Как правило, прошивка устанавливается не более пяти минут.

По завершении установки в браузере появится окно с информацией об успешном завершении обновления ПО роутера.

Настройка подключения к Интернету провайдера

Рассмотрим процесс подключения к сети на примере оператора Билайн. Помните, что на компьютере нужно разорвать подключение с сетью.

Только после этого можно приступить к настройке финальному этапу настройки маршрутизатора.

Зайдите в окно конфигурации роутера через ваш браузер. Затем выберите вкладку расширенных настроек (внизу странички).

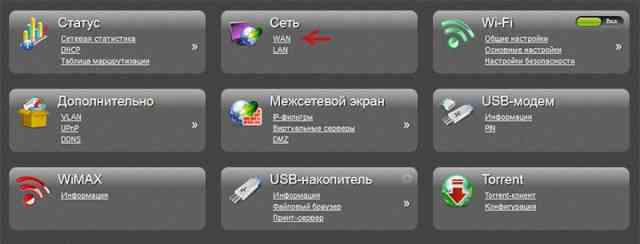

Нажмите на вкладку «Сеть» и затем выберите пункт под названием WAN. В открывшемся окне вы увидите только одно доступное активное соединение.

Нажмите на него и затем на клавишу добавления.

• Тип связи: динамический + стандарт L2TP;
• Укажите любое имя для соединения;
• В поле VPN пропишите имя и пароль, которые предоставил вам провайдер (Билайн);
• Адрес сервера введите такой: tp.internet.beeline.ru;
• Нажмите на кнопку сохранения. Все другие параметры можно не видоизменять.

Подключение маршрутизатора к сети Ростелеком и Мегафон

Эти два провайдера подключаются к роутеру одним и тем же способом – с помощью протокола PPPoE.

Зайдите в дополнительные настройки и зайдите на страницу подключений так же, как и в предыдущем пункте статьи.

В окне будет отображаться только одно доступное активное подключение. Оно называется «Динамический IP». Удалите его. Для этого нажмите на соединении правой кнопкой мыши.

Теперь нажмите на кнопку добавления соединения и установите такие параметры:

1. Тип: протокол PPPoE;
2. Любое название;
3. В поле PPP пропишите имя и пароль провайдера;
4. Сохраните настройки.

Настройка конфигурации WiFi

Чтобы настроить точку доступа беспроводной сети, перейдите в окне настроек роутера на вкладку вай фай и затем выберите пункт основных настроек.

В текст бокс SSID впишите любое имя точки доступа.

В окне настроек безопасности установите пароль. Таким образом вы сможете защитить ваш маршрутизатор от сторонних пользователей. Сохраните настройки.

Теперь вы сможете подключиться к точке доступа с любого устройства, которое поддерживает технологию вай фай.

Логическим продолжением модели D-Link Dir 615 стала новая разработка компании — маршрутизатор D-Link Dir 620. Назвать версию новой можно с большой натяжкой. У неё та же скорость на портах, те же стандарты беспроводной связи и большое количество модификаций DIR-620D1, S и т. д.

Характеристики

Единственной новой плюшкой, предлагаемой пользователям, стало наличие в модели USB 2.0, при этом в  характеристиках D-Link Dir 620 ограничений на его использование нет. Порт можно использовать для создания сетевого принтера, NAS (хранилища данных посредством USB-HDD), а подключение 3g модема позволяет создать резервный канал для выхода в интернет (модем предлагается докупить отдельно).

В остальном это все тот же 615:

• 1 WAN порт для провайдера (скорость 100 Мбит/сек);
• 4 LAN порта для проводных подключений устройств пользователя (100 Мбит/сек);
• 2 антенны для работы с Wi-Fi (с известной оговоркой — 300 Мбит/сек);
• все стандарты шифрования, блокировка устройств по MAC-адресу и соответствующий функционал.

В зависимости от версии прошивки, пользователь может пользоваться торрент-сетями (клиент есть в ПО, а сохранять файлы предлагается на внешнем жёстком диске, который подключается в USB-порт) или в целях дополнительной безопасности использовать Яндекс DNS.

Но, как часто бывает, настройка D-Link Dir 620 не входит в набор услуг, предоставляемых провайдером, поэтому устанавливать и подключать девайс пользователю приходится самостоятельно.

Несколько пояснений о дополнительных функциях (поддерживается не всеми версиями прошивок).

Яндекс DNS

Эта функция при включении предлагает три варианта:

• ничего не блокировать;
• блокировать сайты для взрослых (детский режим);
• все подозрительные сайты (безопасный режим).

К подозрительным Яндекс в дополнение к детскому режиму относит те, которые могут похищать пароли пользователя, включая в эту категорию все социальные сети.

Transmission

Dir 620 стал одной из первых моделей, которая позволяет, настроив торрент клиента (в роли такого предлагается урезанная версия программы под *nix ОС — transmission) и подключив внешний жёсткий диск, выключать компьютер. Роутер самостоятельно обеспечивает минимальный функционал работы с трекерами.

Кнопки, порты и индикаторы

В отличие от 615, где кнопки можно было найти в самом неожиданном месте, у новой модели все расположилось по стандартам.

Верхняя крышка получила индикаторы работы и логотип бренда. Задняя панель — порты, антенны, разъём и кнопку для подключения питания. Плюшка, отличающая модель, (USB 2.0) находится тут же, на задней панели. В последних модификациях её перенесли на переднюю панель. В линейке 620 есть версии, где портов два.

Наклейка с полезной информацией, лапки, чтобы устанавливать устройство на ровной поверхности, ушки для крепления на стене находятся на нижней крышке. Сюда же (дань памяти 615) уехала кнопка сброса к заводским настройкам.

Учитывая наличие USB 2.0, верхняя панель получила 9 индикаторов.

Официальный сайт устройства описывает их так (слева направо):

• питание;
• Wi-Fi;
• WPS;
• WAN (кабельное соединение с провайдером);
• цифры 1-4 — для индикации работы с проводными устройствами, подключёнными к тем же портам;
• USB.

Разработчики не стали заморачиваться с настройкой режимов свечения. Горит — подключено, не горит — выключено, мигает — идёт передача данных.

Некоторую цветомузыку могут устроить только порты проводных устройств. Когда обновляется прошивка для роутера D-Link Dir 620, они мигают парами, когда устройство загружается — по очереди.

Порт USB разместился в левой части задней панели, рядом с кнопками включения WPS (она же отвечала за включение/выключение Wi-Fi), питания самого роутера и разъёмом для соединения его с сетью 220В. В остальном все осталось без изменений. Антенны и пять портов. Жёлтый — для провайдера, чёрные для домашних устройств.

Данные с наклейки на нижней крышке нужно переписать или лучше сфотографировать, потому как роутер «из коробки» получал настроенную сеть Wi-Fi, но с небольшим сюрпризом — установленным паролем. Имя сети и пароль приводились здесь в графах Wi-Fi Name (SSID) и WPS Pin. Ряд цифр нужно было вводить при первом входе в сеть.

В общем и целом самостоятельно настроить роутер особого труда не составляет. Это все тот же 615, с дополнительным портом.

Настройка Windows

Если ранее кабель провайдера вставлялся непосредственно в компьютер, не исключено, что в Windows были настроены какие-то сетевые маршруты. Проверить это нужно до того, как подключать роутер D-Link Dir 620. Убедитесь, что настройки сети в ОС выставлены на автоматические параметры.

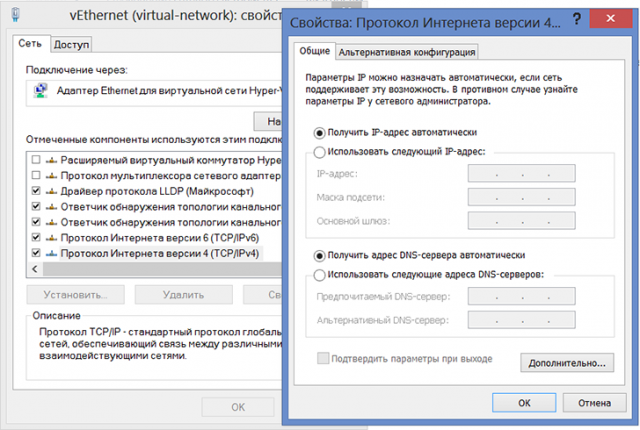

В Windows 7 и последующих это настраивается так:

1. В панели управления в блоке «Сеть и интернет» выбирают «Просмотр состояния сети и задач».
2. Затем «Подключение по локальной сети» и в новом окне — «Свойства».
3. В открывшемся окне выбирается «Протокол Интернета версии 4». Снова нажимаются «Свойства».
4. Флажки в новом окне нужно выставить, как в правом окне скриншота.

Подключение

После того, как вы выставили правильные параметры ОС, можно подключать кабели и переходить к работе с роутером.
Разработчики рекомендуют настраивать устройство посредством проводного соединения, для этого достаточно всего трех кабелей.

Схема подключения выглядит так:

1. Кабель провайдера вставляют в жёлтое гнездо WAN на задней стенке маршрутизатора.
2. Проводом из комплекта поставки соединяют гнездо на компьютере и одно из чёрных гнёзд LAN.
3. Блок питания вставляют в специальный разъём на задней стенке прибора. Вторым концом в розетку 220В.
4. Включают компьютер, включают питание роутера на задней стенке рядом с разъёмом для питания.
5. После короткой «цветомузыки» на роутере гаснут все лампочки, а питание и индикаторы подключенных кабелей горят ровным цветом.

Роутер готов к работе. Остальные кабели можно включить позднее.

Если пользователь хочет использовать беспроводное соединение, схема будет идентичной, за исключением пункта 2.

Но в беспроводном варианте подключения понадобится информация с нижней крышки — Wi-Fi Name (SSID) и WPS Pin.

Вход в админ панель

Данные для входа в админ-панель приводятся на нижней крышке, но зайти в настройки роутера D-Link Dir 620 можно, используя логин и пароль по умолчанию.

В любом браузере, установленном у пользователя, в адресной строке вводится адрес 192.168.0.1, в ответ на появившееся приглашение — admin в оба поля.

Веб-интерфейс часто стартует на английском. Но язык системы устройство подхватывает обычно верно.

В верхней части окна выведен запрос. Рядом с ним можно нажать на флажок и перевести интерфейс на русский. Названия части функций не меняются, но сделать экран PPPoE соединений на русском без потери смысла не удастся.

Настройка проводного интернета

Одной из отличительных черт маршрутизатора стало отсутствие надоедливого мастера автоматической настройки. После входа пользователю сразу предлагается сводный экран стандартного вида — слева блоки меню, в центре настраиваем параметры.

Но можно отметить, что блок быстрой настройки остался — под кнопкой «Начало» на левой панели скрываются несколько мастеров быстрой настройки:

• сеть — проводная (WAN/LAN);
• сеть — беспроводная (Wi-Fi);
• TV;
• виртуальный сервер. Он нужен тем, кто держит на домашнем компе свой сайт, но поскольку цены на приличный хостинг сейчас ниже плинтуса, его настройки делать не будем.

Настройка Дир 620 начинается с экрана «click’n’connect».

После проверки, что кабель подключён, роутер предложит выбрать страну и провайдера из выпадающего списка на следующем экране.

Ростелекома в списке нет, поэтому можно оставить значение по умолчанию и нажимать «Далее».

В новом окне предлагается выбор всех возможных протоколов для связи с интернетом.

В их числе и те, которые работают только через 3G, но настройка 3G модема для Dir 620 будет отдельно рассмотрена чуть ниже.

Если вы не знаете, какой тип подключения выбирать, загляните в договор с интернет-провайдером. Там указаны все необходимые настройки и способ подключения.

Ростелеком, Дом.ру

Ростелеком, как и ряд других провайдеров, использует соединение PPPoE.

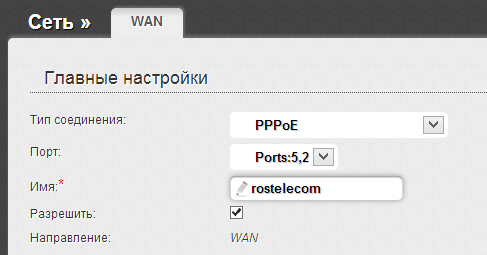

Настройка роутера D-Link Dir 620 под Ростелеком состоит всего из двух шагов:

1. Выбирают тип соединения.
2. В новом окне вводят данные из договора с провайдером. Обычно это имя пользователя и пароль.

Маленькое пояснение: «имя соединения» на этом этапе особой роли не играет. Оно нужно только для обозначения.

Дополнительная dns-настройка обычно не требуется, да её на странице и нет. Если такая нужна, тип соединения будет другой, а в договоре провайдера есть вся нужная информация.

Нажав «Далее», проверяют параметры, после чего жмут «Применить». В новом экране можно проверить соединение, попробовав подключиться к какому-нибудь узлу в сети. Например, Google. Если соединение удачно, сеть настроена, если нет — проверить детальные установки. Они скрываются в блоке «Сеть» на левой панели.

Билайн

В списке провайдеров Билайн в принципе представлен, поэтому можно ограничится экраном детальных настроек. Процесс такой же, как при подключении Ростелекома, только тип соединения будет другой.

• тип соединения выбираем L2TP или PPTP + Динамический IP;
• имя указываем любое;
• имя пользователя и пароль смотрим в договоре Билайн;
• адрес VPN-сервера: tp.internet.beeline.ru;
• не забываем сохранить настройки.

Все данные приведены в договоре провайдера.

Если сеть не работает

Иногда провайдер может баловаться, фиксируя адреса подключённых к нему устройств. Если вставить его кабель в другое устройство (роутер), интернет не появится, хотя в настройках и будет все правильно. В таком случае можно позвонить в службу поддержки провайдера и рассказать о роутере. Специалист в службе сможет решить вопрос.

Но можно и не сообщать провайдеру о роутере. На экране настроек сети в строке MAC можно как подменить адрес устройства, так и ввести свой. Для этого есть две кнопки справа от поля MAC.

Если настройка роутера проводится с того компьютера, к которому ранее подключался кабель провайдера, операция займёт всего несколько секунд. Внесённые изменения запоминаются нажатием «Применить». После это интернет должен появиться: провайдер будет уверен, что к его оборудованию подключили тот же девайс, который использовали при проведении интернета.

Настраиваем USB-модем

Наличие USB позволяет создавать резервное соединение с Интернетом. Но покупать модем надо отдельно. В комплекте его нет. Список совместимых моделей отдельным документом прилагается в комплекте поставки.

Сама настройка не намного сложнее, чем обычное проводное соединение. В пункте «выбор провайдера» оставляется положение «вручную», а в списке подключений выбирается одно из двух положений в самом низу (3G или LTE).

Выбрав тип, переходят на новый экран.

Все данные, нужные для соединения, должен предоставить провайдер. Вот так могут выглядеть настройки соединения 3G.

Конкретные настройки зависят от провайдера.

Wi-Fi

После проверки связи с интернетом мастер «click’n’connect» предлагает установку беспроводной сети, но это можно сделать и позднее из блока WI-FI (или из того же блока «Начало», вызвав соответствующего мастера).

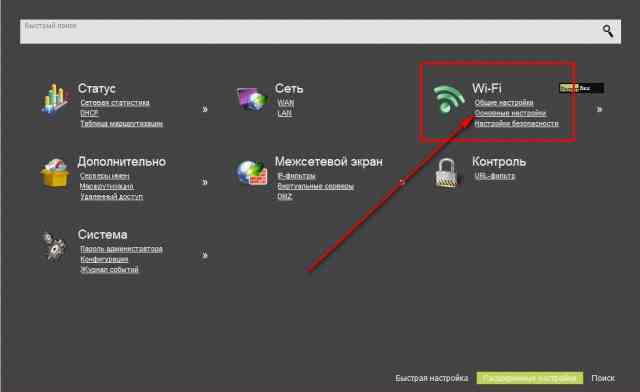

Основная настройка WI-FI у Dir 620 собрана на первых двух вкладках одноимённого блока.

Первая — «Основные настройки» — отвечает за имя сети, выбор канала и режима работы. Нужно настроить желаемые параметры, проверить, что «Включить беспроводное соединение» установлен, и нажать на кнопку «Применить».

Затем переходят в «Настройки безопасности». Здесь нужно установить пароль («ключ безопасности»), чтобы сетью не пользовались посторонние, остальное можно не трогать.

Число других экранов зависит от версии прошивки. Настройки на них можно менять, только чётко понимая, что хочется получить.

Режим повторителя

Частный случай работы беспроводного модуля на маршрутизаторе — режим повторителя. В таком варианте роутер не создаёт свою сеть, а усиливает стороннюю. Устройство, которое подключается к сети, использует возможности основного передатчика, а когда мощность сигнала основного недостаточна, подключается к повторителю.

Настройка этой функции находится в том же блоке «Wi-Fi». Вкладка — «Клиент». В первых редакциях прошивки её нет, но если загрузить/установить новую версию — вкладка появится.

Перейдя на неё, нужно установить несколько флажков, как указано на картинке.

Несколько пояснений:

1. «Включить» — перевод устройства в этот режим.
2. «Выберите беспроводную сеть» — указать нужную для усиления сетку. Можно воспользоваться кнопкой «Поиск сетей».
3. «Параметры беспроводной сети» — их девайс подставит автоматически при выборе сети. Они должны повторять аналогичные на устройстве, сеть которого будет усилена. Особо стоит уделить внимание, чтобы совпадали «Сетевая аутентификация» и «Настройки шифрования». После настройки всех параметров нажимается «Применить».
4. Роутер перейдёт в режим повторителя.
5. Ещё рекомендуется на вкладке LAN (блок сеть) сбросить флажок «DHCP», чтобы устройства при подключении не конфликтовали между собой.

Проблему можно решить и перепрошивкой роутера, установив альтернативную версию. Самой популярной считается DD-WRT.

По отзывам пользователей, на сайте команды нет нормальной версии под 620. Поэтому рекомендуется ставить только официальные версии.

IPTV

Настройку ТВ разработчики упростили до минимума. В блоке «Начало» выбирается «Мастер настройки IPTV».

На открывшейся странице нужно выбрать порт(-ы), к которому подключена приставка. После чего нажать «Сохранить».

Роутер сам позаботится о правильных настройках сети. Единственным минусом будет то, что указанный порт отключается от интернета, сюда будет направляться только ТВ-трафик. Если приставки нет, для просмотра ТВ на компьютере никаких дополнительных действий производить не надо.

Меняем пароль для входа

В отличие от своего предка (615 версии), роутер не предлагает в процессе настройки изменить пароль для входа в web-интерфейс, полагая, что пользователь сделает это позже, самостоятельно.

А так как пароль по умолчанию у DIR-620 стандартный, известный всем, кто хоть раз настраивал сетевые устройства, в целях безопасности его предлагают менять.

Для этого и ещё ряда функций в админке предусмотрен свой блок «Система». И вкладка «Пароль администратора» отвечает за установку пользователем своего, отличного от заводского пароля.

Имя пользователя D-Link изменить не позволяет, но установить свой пароль можно. Как обычно, для нового пароля предлагается два поля, для проверки. Заполнив их, нажимают «Применить». Устройство перезагрузится, предложив для входа использовать уже новый пароль.

Обновление прошивки

Будучи постоянно подключённым к сети интернет, роутер может проверять наличие новой версии прошивки как автоматически, так и по требованию пользователя. Оба варианта скомпонованы на одной вкладке «Обновление ПО» в разделе «Система».

А при наличии новой версии, предложение обновить ПО предлагается и в шапке web-интерфейса. Нажатие на кнопку перебросит на эту же вкладку, где можно скачать прошивку, затем кнопкой «Обзор» надо найти её на компьютере и «Применить настройки».

Для того, чтобы прошивка Д-Линк Дир 620 проверялась автоматически, на странице нужно указать ближайший из серверов обновлений, для России можно указать так, как на картинке выше.

Сброс настроек на заводские

Сохранить, восстановить конфигурацию или сбросить все настройки можно на одноимённой вкладке «Конфигурация» (блок «Система»).

На странице представлен ряд кнопок, нажатием на которые можно как сохранить настроенную конфигурацию, так и сбросить до заводских установок. При выборе сброса роутер попросит подтвердить желание, но если подождать полторы минуты, он расценит это как согласие.

При новой загрузке будут использованы настройки, установленные заводом-производителем.

Также предусмотрен и аппаратный сброс маршрутизатора. Для этого нужно зажать кнопку RESET на задней панели роутера на 5-10 секунд. После мигания индикаторов произойдет перезагрузка устройства и будет выполнен сброс настроек.

Отзывы

Как и любое устройство, роутер получил как прекрасные отзывы, так и ужасные. Средняя оценка пользователей — 4 из 5. Многие соглашаются, что девайс стал продолжением 615 модели, кто-то отмечает, что, несмотря на это, настроить его непросто.
