Mqtt сервер на роутере keenetic

Самый простой и удобный протокол для управления различными “умными” устройствами, на мой взгляд – это MQTT. На этом сайте Вы можете найти перечень публичных облачных MQTT-серверов (брокеров), с помощью которых можно связать один или несколько микроконтроллеров с устройствами управления (например смартфоном) или даже между собой. Но использование только публичных MQTT-брокеров не всегда удобно, например когда требуется обмен информацией между разными микроконтроллерами в пределах одной локации. Например: у меня на даче сведения о уличной температуре и влажности собирает гаражная метеостанция, а использует эти данные не только она, но и множество других устройств – управление вентиляцией, отоплением, подогревом погреба и т.д. Конечно, можно натекать на каждое устройство свои автономные “уличные” датчики, но это лишние датчики, провода, выводы; да и датчик далеко не всегда можно разместить так, чтобы он давал правильные показания. А через MQTT брокер это сделать не сложно – нужно только подписаться на любом устройстве на данные метеостанции и всё, получай данные. Проблемы начинаются, когда пропадает доступ к сети интернет, и это бывает к сожалению, не редко. В таком случае устройства уже не могут обмениваться информацией между собой и вся схема рушится. Если с погодными данными можно как-то смирится, то данные о срабатывании охранных и аварийных сенсоров должны распространяться между устройствами практически мгновенно. Очевидное решение описанной проблемы – использовать локальный брокер. Вторая причина, по которой стоит установить свой личный брокер – временные задержки при обмене информацией между устройствами. И третья не очень очевидная выгода от использования локального брокера – возможность избавиться от необходимости создания защищенного (TLS) соединения между устройствами и сервером, ведь эти подключения будут происходить только за NAT-ом. Недостаток тоже имеется – “просто так” подключиться со смартфона к локальному брокеру вне сети не получится, но эту проблему можно решить.

1. На базе Raspberry Pi. Самый очевидный вариант. Можно довольно просто развернуть на “малинке” образ какого-нибудь linux-а, установить mosquitto или его аналог и пользоваться в свое удовольствие. Мощности малинки хватит с запасом. А как вариант можно развернуть на ней полноценную систему “умного дома” типа Home Assistant (или другую, вариантов много), тогда Вы автоматически получаете связанный с умным домом MQTT-брокер, и “велосипед изобретать” не потребуется. Но мне “умный дом” не приглянулся вовсе, я предпочитаю создавать маленькие автономные устройства, решающие четко ограниченные задачи; а объединять их все только на уровне панели управления MQTT. Кроме того, в этом варианте меня напрягла необходимость покупать и постоянно кормить электричеством (хоть и относительно немного) отдельное устройство.

2. На базе ESP8266. Существует проект esp_mqtt, который позволяет создать на базе ESP8266 маленький MQTT-брокер. Достоинства: маленький размер и малое энергопотребление. Правда и ограничений в этом случае довольно много – в частности по количеству клиентов и хранимых сообщений. Можно наплодить из ESP целую кучку таких брокеров и создать разветвленную сеть. Я рассматривал это как “запасной вариант”.

2. На базе домашнего роутера. Но зачем покупать лишнее устройство, если можно поставить MQTT брокер на домашний роутер, ведь роутер всё равно нужен и к тому же работает круглые сутки. Существуют прошивки для многих роутеров на базе OpenWRT, куда можно поставить что угодно. Правда мне не хотелось перепрошивать свой роутер кастомной прошивкой, ведь в случае ошибки можно превратить роутер в кирпичик с лампочками. Да и, судя по отзывам, OpenWRT не всегда так удобна, как родная прошивка роутера. Но сейчас на Keenetic-и добавили поддержку “Менеджера пакетов OPKG“, и теперь не требуется перепрошивать роутер, чтобы получить возможность устанавливать на него дополнительные пакеты. OPKG — это свободно распространяющийся менеджер пакетов для встраиваемых систем. Вот этой возможностью мы и воспользуемся.

---

Что потребуется

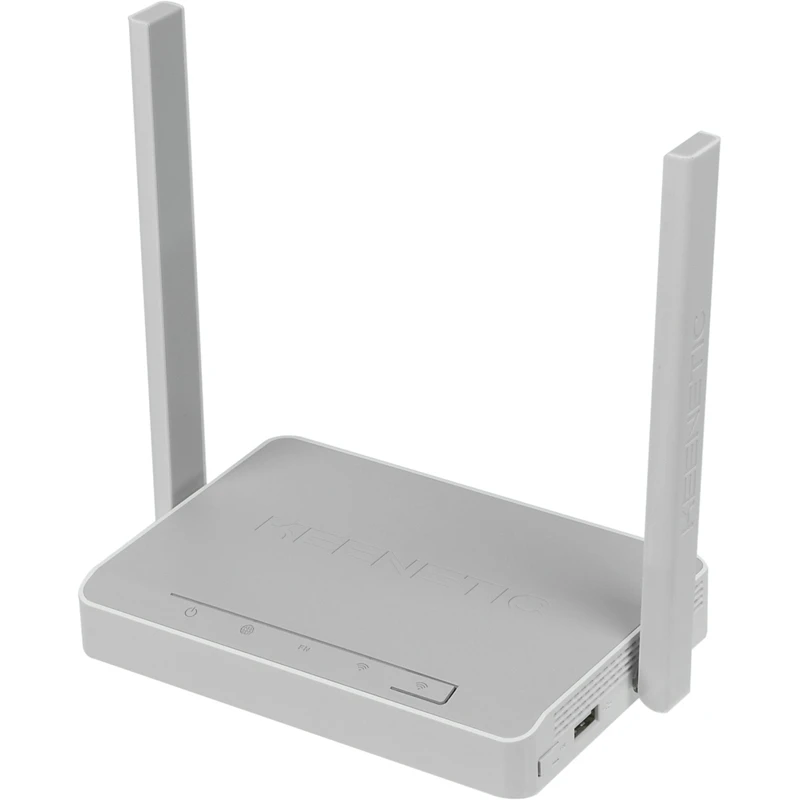

1. Роутер Keenetic с поддержкой OPKG. Насколько я понял из официальной инструкции, это могут быть следующие модели: Keenetic Omni (KN-1410), Keenetic Extra (KN-1710/1711), Keenetic Giga (KN-1010), Keenetic Ultra (KN-1810), Keenetic Viva (KN-1910), Keenetic Giant (KN-2610), Zyxel Keenetic II / III, Zyxel Keenetic Extra, Zyxel Keenetic Extra II, Zyxel Keenetic Giga II / III, Zyxel Keenetic Omni, Zyxel Keenetic Omni II, Zyxel Keenetic Viva, Zyxel Keenetic Ultra, Zyxel Keenetic Ultra II, а также Keenetic DSL (KN-2010), Duo (KN-2110) и Zyxel Keenetic DSL, LTE, VOX.
Следует иметь в виду, что младшие модели с небольшим объемом RAM и слабым процессором могут просто не потянуть дополнительную нагрузку в виде mosquitto, особенно если роутер уже нагружен большим объемом передаваемого трафика. У меня уже имелся достаточно мощный Keenetic Giga с двухядерным процессором и 256MB RAM. Старый Keenetic 4G не тянул не только OPKG, но даже и кастомную OpenWRT. Поэтому, когда пришло время менять роутер на даче, я даже не задумывался, какую модель выбрать – купил точно такую же Giga. Да, это достаточно дорогой выбор, но “любишь кататься, люби и бензин покупать”… Поэтому процесс установки будет описан именно для нее. Думаю, что для других моделей Keenetic процесс установки практически не будет отличаться от описанного.
PS: Я вполне допускаю, что роутеры других производителей ещё круче и лучше, и так же допускают установку пакетов OpenWRT “из коробки” – но эта статья не про них.

2. USB-накопитель с разделом ext4. Я купил себе крохотную флешку на 32Gb, дабы не сильно торчала из корпуса роутера. Для создания раздела ext4 в системе Windows для этого можно воспользоваться бесплатным приложением MiniTool Partition Wizard Free. Процесс подготовки подробнее будет описан ниже.

Это всё, что требуется. Плюс немного мысленных усилий и гугла в помощь. Приступаем.

1. Устанавливаем необходимые компоненты

Заходим в панель управления (“админку”) роутера. Находим раздел “Управление” – “Общие настройки” – “Обновления и компоненты”. Нажмите кнопку “Изменить набор компонентов”:

Что потребуется установить:

• Пакеты OPKG / Поддержка открытых пакетов – Система управления пакетами на основе OPKG. Основной компонент, что нам требуется.
• Пакеты OPKG / Модули ядра для поддержки файловых систем – Поддержка различных файловых систем для OPKG.
• USB-накопители / Файловая система Ext – Необходим для работы с файловой системой Ext на USB-накопителях.
• USB-накопители / Общий доступ к файлам и принтерам (TSMB CIFS) – Предоставляет доступ к USB-накопителям и принтерам для компьютеров под управлением Windows. необходим будет, чтобы иметь возможность подключаться к флешке по сети и копировать на нее или с нее файлы, редактировать файл конфигурации mosquito.
• Базовые компоненты / Сервер SSH – Позволяет безопасно подключаться к командной строке устройства. Это нам потребуется. Я не на 100% уверен, что именно этот компонент будет задействован впоследствии, по подключаться к командной строке придется. Поэтому лучше поставить, не убудет.

Остальные компоненты – по желанию и необходимости (если Вы ещё ничего не меняли). Не забываем нажать кнопку “Установить обновление” внизу, ждем несколько минут, пока роутер скачает необходимые пакеты, установит их и перезагрузится. А в это время можно заняться подготовкой USB-накопителя…

---

2. Подготавливаем USB-накопитель

Как я уже написал выше, для установки OpenWRT-пакетов на Keenetic необходимо предварительно подготовить внешний USB-накопитель и установить на него систему пакетов репозитория Entware. Повторю здесь цитату из официальной инструкции: Для использования пакетов OPKG необходим USB-накопитель, подключенный к интернет-центру. Диск должен быть отформатирован в файловой системе EXT. Мы рекомендуем использовать современную и актуальную журналируемую файловую систему EXT4. Для работы накопителей с EXT4 в роутере Keenetic должен быть установлен компонент “Файловая система Ext”.

Небольшое примечание: в инструкции по установке Asterisk на роутер настойчиво рекомендуют использовать файловую систему EXT2, чтобы снизить износ Flash-памяти. Хм, теперь я не уверен в том, что EXT4 это оптимальный выбор для OPKG, но все-таки я отформатировал флешку, как описано в “основной” инструкции. Какую ФС предпочтете Вы – решать Вам. Я не думаю, что с EXT2 OPKG будет хуже работать.

Небольшая сложность здесь в том, что Windows сама по себе не умеет работать с файловыми системами EXT. Для подготовки потребуется дополнительная программа MiniTool Partition Wizard Free или аналогичная. Скачиваем, устанавливаем, запускаем. Вставляем накопитель в USB-разъем, находим в списке нужный раздел, и запускаем его форматирование как EXT4, примерно как показано на рисунке ниже:

Не забудьте нажать кнопку “Apply” слева внизу (применить внесенные изменения). Ждем, довольно долго… 32GB форматируется больше получаса. После форматирования Windows “не видит” эту флешку, так что на нее напрямую ничего скопировать не получится. Вставляем подготовленную флешку в порт Keenetic-а. Заходим в интерфейс Keenetic и убедимся, что накопитель доступен. Для этого необходимо отрыть раздел “Управление” – “Приложения“:

Теперь нужно подключить этот накопитель к приложению “Сеть Windows“, дабы иметь возможность скопировать на него файлы по сети. Находим приложение “Сеть Windows” на этой же странице, только ниже и кликаем по его названию:

Убедимся, что доступ к диску по сети имеется, при необходимости можно настроить доступ с помощью кнопки “Добавить общий ресурс”:

На компьютере с помощью файлового менеджера открываем диск по сети (в ОС Windows можно использовать Проводник) “Сеть > Ваш Роутер > Ваш ресурс” и убеждаемся, что всё успешно работает.

Можно приступать настройке OPKG и установке системы пакетов репозитория Entware.

---

3. Установка репозитория Entware на USB-накопитель

Инструкция на сайте keenetic. Для моделей Omni (KN-1410), Extra (KN-1710/1711), Giga (KN-1010), Ultra (KN-1810), Viva (KN-1910), Giant (KN-2610) и Zyxel Keenetic II / III, Extra, Extra II, Giga II / III, Omni, Omni II, Viva, Ultra, Ultra II используйте для установки архив mipsel – mipsel-installer.tar.gz.

Для моделей DSL (KN-2010), Duo (KN-2110) и Zyxel Keenetic DSL, LTE, VOX используйте для установки архив mips – mips-installer.tar.gz

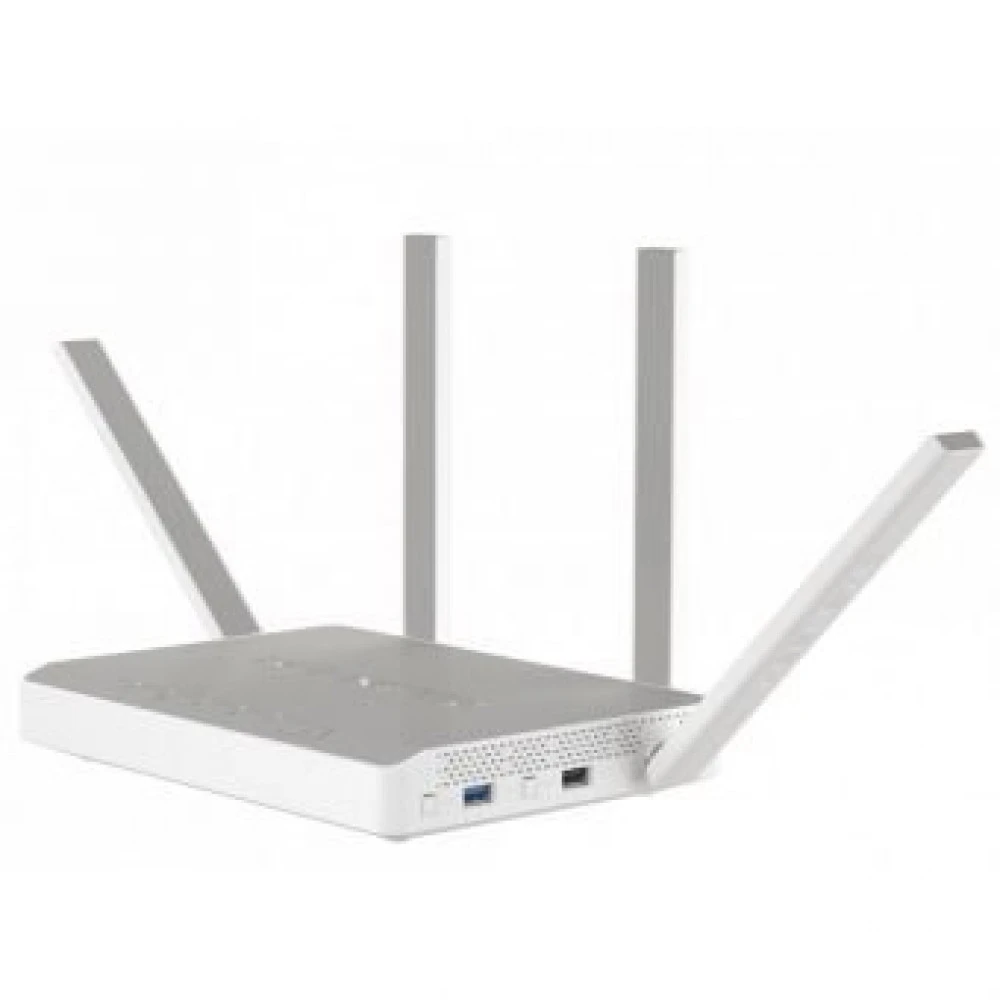

У меня Giga (KN-1010), поэтому я скачиваю первый вариант. Затем в корне раздела диска необходимо создать директорию install, куда скопировать скачанный файл mipsel-installer.tar.gz. Внимание: регистр символов важен! Не Install, и не INSTALL, а именно install.

В веб-интерфейсе роутера перейдите на страницу “Настройка” – “OPKG” для выбора накопителя. Выберите накопитель, в поле “Сценарий initrc” добавьте opt/etc/init.d/rc.unslung, после чего сохраните изменения.

После нажатия кнопки “Сохранить” роутер зависнет на пару минут, это нормально. После этого перейдите на страницу “Диагностика” и откройте Системный журнал роутера (кнопкой “Показать журнал”). В нем вы должны увидеть следующие записи:

PS: Официальная инструкция: Установка системы пакетов репозитория Entware на USB-накопитель.

---

4. Настройка репозитория Entware

Для дальнейшей настройки нам понадобится SSH-клиент, например PUTTY для работы с протоколами SSH и Telnet. Если он у Вас ещё не установлен, то скачиваем и устанавливаем. Дальнейшие действия рассматриваются на его примере.

Запускаем, выбираем режим SSH, указываем адрес Вашего роутера (у меня он несколько “нестандартный”, так как несколько роутеров объединены в сеть) и порт 222, как на рисунке:

На страшный запрос о добавлении сертификата сервера в кеш обязательно отвечаем “Да”, после чего появится черное-черное окно терминала в черной-черной комнате. На запрос login as вводим root, на запрос пароля вводим keenetic (в пароле вводимые символы никак не отображаются):

login as: root
root@192.168.111.1's password: keenetic

После чего мы попадаем в командный интерфейс:

Первым делом необходимо сменить пароль доступа к терминалу Entware. Примечание: пользователь root в интерфейсе самого роутера нигде не участвует, он необходим только для доступа к Entware. Для этого введите команду passwd и дважды введите новый пароль:

Теперь можно обновить opkg-пакеты, для этого введите команду opkg update:

~ # opkg update
Downloading http://bin.entware.net/mipselsf-k3.4/Packages.gz
Updated list of available packages in /opt/var/opkg-lists/entware
Downloading http://bin.entware.net/mipselsf-k3.4/keenetic/Packages.gz
Updated list of available packages in /opt/var/opkg-lists/keendev
~ #

Для удобства настройки сразу установим Midnight Commander, с помощью него многие операции можно выполнить существенно проще. Для этого следует выполнить команду opkg install mc:

~ # mc
-sh: mc: not found
~ # opkg install mc
Installing mc (4.8.26-1b) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/mc_4.8.26-1b_mipsel-3.4.ipk
....
Configuring libiconv-full.
....
Configuring mc.
~ # mc

На этом подготовку к установке MQTT-брокера можно считать завершенной.

---

5. Установка Mosquitto

Находим нужный нам пакет. Полный список пакетов можно найти здесь:

Основной список пакетов для mipsel Дополнительный список пакетов Keenetic для mipsel

Открываем основной список, в строке фильтра вводим mqtt и смотрим результаты:

Нам нужен пакет для сервера mosquitto, их два: простая версия (nossl) и защищенная (ssl). Я выбрал второй вариант. Для установки пакета вводим команду opkg install mosquitto-ssl и ждем завершения:

~ # opkg install mosquitto-ssl
Installing mosquitto-ssl (2.0.10-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/mosquitto-ssl_2.0.10-1_mipsel-3.4.ipk
Installing zlib (1.2.11-3) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/zlib_1.2.11-3_mipsel-3.4.ipk
Installing libopenssl (1.1.1k-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/libopenssl_1.1.1k-1_mipsel-3.4.ipk
Installing libcap (2.48-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/libcap_2.48-1_mipsel-3.4.ipk
Installing libwebsockets-openssl (4.1.6-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/libwebsockets-openssl_4.1.6-1_mipsel-3.4.ipk
Installing cJSON (1.7.14-3) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/cJSON_1.7.14-3_mipsel-3.4.ipk
Configuring libcap.
Configuring zlib.
Configuring libopenssl.
Configuring libwebsockets-openssl.
Configuring cJSON.
Configuring mosquitto-ssl.
~ #

Установка выполнена, переходим к настройке.

---

6. Настройка Mosquitto

Файл конфигурации mosquitto находится в каталоге /opt/etc/mosquitto/ и называется mosquitto.conf. В большинстве инструкции авторы советуют оставить этот файл неизменным, а все настройки выполнять в отдельном файле (прилинковав его к первому), мотивируя это тем, что так удобнее (на самом деле так решил только первый, настоящий автор, а остальные просто тупо скопипастили, не задумываясь). Мне этот подход показался не удобным и я сделал по другому – оригинальный файл скопировал с переименованием в mosquitto.default (дабы иметь возможность вернуть оригинал, если накосячу), а все настройки выполнял в основном файле, попутно переводя транслейтом не совсем понятные мне места.

1. Вначале стоит добавить пользователя, от имени которого будет запускаться mosquitto. Негоже запускать его от имени root, так как это ведет к снижению уровня безопасности всего роутера. Для добавления нового пользователя в консоли вводим команду adduser mosquitto, а затем два раза вводим пароль:

~ # adduser mosquitto
Changing password for mosquitto
New password: ***********
Bad password: too weak
Retype password: ***********
passwd: password for mosquitto changed by root
~ #

После чего в файле конфигурации mosquitto.conf необходимо раскомментировать строку General configuration / user mosquitto:

# When run as root, drop privileges to this user and its primary
# group.
# Set to root to stay as root, but this is not recommended.
# If set to "mosquitto", or left unset, and the "mosquitto" user does not exist
# then it will drop privileges to the "nobody" user instead.
# If run as a non-root user, this setting has no effect.
# Note that on Windows this has no effect and so mosquitto should be started by
# the user you wish it to run as.
user mosquitto

Перезапускаем роутер. Снова подключаемся к роутеру по SSH и пробуем запустить mosquitto командой mosquitto -c /opt/etc/mosquitto/mosquitto.conf -d, после чего проверяем успешность запуска с помощью команды ps:

~ # mosquitto -c /opt/etc/mosquitto/mosquitto.conf -d
~ # ps
  PID USER       VSZ STAT COMMAND
    1 root      1100 S    init
 .........................
 1079 mosquitt  7264 S    mosquitto -c /opt/etc/mosquitto/mosquitto.conf -d
 1080 root      3880 R    ps

Здесь важно убедится, что сервер нормально запустился под только что созданным пользователем. Если это не так (сервер пишет, что пользователь mosquitto не найден), то можно попробовать обходной путь из этой статьи. Однако на новой версии у меня всё заработало без танцев с бубном.

2. Добавляем mosquitto в автозагрузку при включении или перезапуске роутера. Для этого необходимо создать скрипт в каталоге /opt/etc/init.d с названием Smosquitto. Префикс “S” означает, то данный скрипт будет включён в автозапуск (префикс “K” означает, то данный скрипт будет исключён из автозапуска). Удобнее всего это сделать с помощью mc:

Для этого запускам mc, переходим в каталог /opt/etc/init.d, нажимаем клавиши shift+f4 (открывается пустой файл) и вставляем следующие строки:

#!/bin/sh
PATH=/opt/bin:/opt/sbin:/sbin:/bin:/usr/sbin:/usr/bin
mosquitto -d -c /opt/etc/mosquitto/mosquitto.conf

Затем сохраняем файл с помощью клавиши f2, указав имя файла Smosquitto. Как вариант, можно сделать это по сети. Затем нужно сделать этот скрипт исполняемым командой chmod +x /opt/etc/init.d/Smosquitto.

3. Создаем рабочие каталоги или разрешаем доступ к уже существующим. Для нормальной работы mosquitto потребуется иметь доступ на запись как минимум в два каталога (а на первых порах лучше в три). Поскольку мы будем запускать брокер от пользователя с “не root”, права на доступ к файлам и папкам у него будут минимальными – только на чтение (по большей части, исключение составляет каталог пользователя). Поэтому придется вначале вручную создать необходимые директории и разрешить пользователю mosquitto доступ к ним.

Я создал следующую структуру каталогов (возможно, она не является оптимальной, Вы можете изменить по своему вкусу):

• /opt/etc/mosquitto [чтение и выполнение] – Этот каталог будет создан автоматически при установке. Здесь находятся файл конфигурации, позже я добавил файл со списком пользователей, файл со списком разрешений, служебные скрипты (перезапуск например). Ничего дополнительно настраивать не требуется.
• /opt/etc/mosquitto/persistence [полный доступ, владелец] – Этот каталог предназначен для хранения базы данных брокера. Можно, конечно, обойтись и без этого, но тогда все retained сообщения будут потеряны при случайной перезагрузке роутера или отключении электричества. Для того, чтобы брокер мог беспрепятственно создавать файлы и писать туда данные, дадим полный доступ.
• /opt/var/log [чтение, запись и поиск (выполнение)] – сюда будем писать журнал. На первых порах он гораздо удобнее системного журнала. Потом, когда всё отлажено, чтобы не следить за размером файла, можно оставить вывод сообщений только в системный журнал роутера. Хотя, в принципе, ничто не мешает писать логи в другой каталог, например /opt/etc/mosquitto/log
• /opt/var/run [чтение, запись и поиск (выполнение)] – а в этом каталоге сервер сохраняет pid-файл, который определяет, запущен процесс или нет. Сюда же роутер пишет другой похожий файл, так что здесь ему самое место.

Обратите внимание! Для всех пакетов OPKG все директории обязательно должны начинаться с /opt/!

Приступаем к настройке каталогов и раздаче прав. С собственно /opt/etc/mosquitto делать ничего не требуется – пользователь mosquitto по умолчанию имеет права на чтение и выполнение, а большего и не нужно. Переходим в этот каталог, создаем новый persistence и назначаем ему нового владельца:

~ # cd /opt/etc/mosquitto
~ # mkdir persistence
~ # chown -R :mosquitto persistence
~ # chown -R mosquitto persistence

Менять владельца требуется, так как мы зашли в SSH-терминал под пользователем root, а доступ нужно дать пользователю mosquitto. Поэтому при создании каталога владельцем автоматически станет тот, кто его создал (я тебя породил, я тебя и убью, да-да, именно так). Можно ограничится chmod 777, но я решил сделать кардинально.

Теперь проверьте, существуют ли каталоги /opt/var/log и /opt/var/run. Если их ещё нет, создайте. Проще и удобнее всего это сделать с помощью mc (Midnight Commander). После этого необходимо дать полные права на эти каталоги:

~ # chmod 777 /opt/var/log
~ # chmod 777 /opt/var/run

Тут уж ничего не поделаешь – изменять владельца нельзя, добавить только пользователя mosquitto (как это можно сделать в виндах) – тоже. Ограничится только чтением + записью тоже не удалось (файлы не создавались). Пришлось давать все права и всем (777).

Альтернативный вариант, предложенный в комментариях. Можно попробовать выполнить следующие команды:

~ # touch /opt/var/run/mosquitto.pid
~ # touch /opt/var/log/mosquitto.log
~ # chown mosquitto:mosquitto /opt/var/run/mosquitto.pid
~ # chown mosquitto:mosquitto /opt/var/log/mosquitto.log

С одной стороны, это более правильный вариант. Команда touch создает пустой файл, затем с помощью команды chown меняем владельца данного файла на mosquitto. Единственный момент – после того, как любой из файлов будет удален “вручную” (например из-за большого размера файла журнала), потребуется вновь повторить данные команды.

4. Настраиваем mosquitto.conf. Файл конфигурации mosquitto.conf я полностью очистил и заполнил только теми значениями, которые я изменял. Просто “выдергивал” из заранее скопированного в отдельную папку “дефлотного” нужные мне параметры и вставлял в основной файл. Можно править этот файл по сети, но нужно иметь в виду что файл должен быть в кодировке UTF-8 с BOM. Можно править файл с помощью mc прямо в консоли роутера.

Первым делом нужно указать, на каком порту сервер будет “слушать” входящие подключения. Пока оставим один порт – 1883, без TLS. Честно говоря, в локальной сети TCP + TLS не очень то и требуется, ведь все соединения происходят только внутри за NAT-ом и в некоторой степени изолированы от внешнего интернета. Да, порт 1883 сервер слушает по умолчанию, без указаний сверху. Но если не указывать listener, то принимать входящие подключения он будет только со своего IP, а всех остальных “пошлет лесом”. Подключения по WebSocket я тоже отключил, за ненадобностью. Итак:

# =================================================================
# Listeners
# =================================================================

# Порт без SSL
listener 1883
protocol mqtt

Далее пройдемся по общим настройкам. Некоторые параметры имеют те же самые значения “по умолчанию”, что и у меня. Смысл их указания в том, что в будущем после обновления значения “по умолчанию” могут и измениться, а указанием в файле я фиксирую их состояние. Но и огромное количество значений я не стал трогать.

# =================================================================
# General configuration
# =================================================================

# Пользователь, от имени которого будет запущен mosquitto
user mosquitto

# Файл идентификатор запущенного сервиса
pid_file /opt/var/run/mosquitto.pid

# Разрешить сохраняемые сообщения
retain_available true

# Лимит кучи (оставил на будущее)
memory_limit 0

# Разрешить подключение без указания идентификатора клиента
allow_zero_length_clientid true
auto_id_prefix auto-

# Удалять подключения старше 1 месяца
persistent_client_expiration 1m

# Помещать сообщения QoS0 в очередь
queue_qos0_messages false

# Интервал публикации системной информации
sys_interval 60

Лимит кучи для брокера я пока оставил без ограничений (0), но если в будущем окажется, что брокер выжирает всю доступную память на роутере, то придется умерить его аппетиты. Уменьшил интервал публикации системной информации, дабы сильно не грузить роутер почти бесполезными данными (по умолчанию 10 секунд).

Далее указываем, где брокер будет хранить базу данных. Указываем ему путь на ранее созданную папку:

# =================================================================
# Persistence
# =================================================================

# Разрешить сохранение базы данных на диске
persistence true

# Каталог для хранения локальной базы данных
persistence_location /opt/etc/mosquitto/persistence
# Имя файла локальной базы данных
persistence_file mosquitto.db

# Интервал записи данных на диск в секундах
autosave_interval 1800
# Сохранять по интервалу времени (true - по количеству изменений)
autosave_on_changes false

Думаю, тут тоже всё понятно. Переходим к журналированию. На начальном этапе я включил несколько журналов: в консоль, в системный журнал роутера, в файл и в системные топики. После того, как настройка брокера будет завершена, вывод журналов в консоль и в файл имеет смысл отключить. Ибо консоль всё равно никто видеть не будет, а файл может неограниченно расти. Ну и количество типов событий можно существенно подсократить (в будущем).

# =================================================================
# Logging
# =================================================================

# Вывод в консоль
log_dest stdout
# Вывод в системный лог роутера
log_dest syslog
# Вывод в файл
log_dest file /opt/var/log/mosquitto.log
# Вывод в системный топик
log_dest topic

# Какие типы сообщений следует писать в лог
log_type error
log_type warning
log_type notice
log_type information
log_type subscribe
log_type unsubscribe

# Выводить в лог события подключения клиентов
connection_messages true

# Выводить в лог метку времени
log_timestamp true
log_timestamp_format %Y-%m-%d %H:%M:%S

Ну и последний этап (ну не совсем, а до первого запуска) – указываем, как будет происходить авторизация клиентов на сервере. Я выбрал самый простой вариант – по логину и паролю, без всяких там плагинов и сертификатов.

# =================================================================
# Security
# =================================================================

#clientid_prefixes
# Запретить анонимные подключения
allow_anonymous false
# Имя файла с данными пользователей и паролями
password_file /opt/etc/mosquitto/mosquitto.users
# Имя файла с правами доступа к топикам
acl_file /opt/etc/mosquitto/mosquitto.acl

Добавляем все эти секции в файл, проверяем, сохраняем. В принципе, можно уже пробовать запускать брокер. Сделать это можно с помощью команды:

mosquitto -d -c /opt/etc/mosquitto/mosquitto.conf

Однако, если брокер уже был запущен, его нужно предварительно остановить. Чтобы не набирать команды каждый раз ручками, я набросал в Midnight Commander скриптик и дал ему права на выполнение:

#!/bin/sh
PATH=/opt/bin:/opt/sbin:/sbin:/bin:/usr/sbin:/usr/bin
killall mosquitto
mosquitto -d -c /opt/etc/mosquitto/mosquitto.conf

Назвать его можно как угодно, я обозвал без выкрутасов – restart. Очень экономит время при настройке. Действуйте по аналогии, как это описано выше для скрипта Smosquitto, можно даже просто создать копию с Smosquitto, а затем отредактировать.

Однако подключаться пока ещё рано, нужно вначале создать файл пользователей и добавить пользователей в список. Сделать это можно с помощью команды mosquitto_passwd:

mosquitto_passwd
mosquitto_passwd is a tool for managing password files for mosquitto.

Usage: mosquitto_passwd [-H sha512 | -H sha512-pbkdf2] [-c | -D] passwordfile username
       mosquitto_passwd [-H sha512 | -H sha512-pbkdf2] [-c] -b passwordfile username password
       mosquitto_passwd -U passwordfile
 -b : run in batch mode to allow passing passwords on the command line.
 -c : create a new password file. This will overwrite existing files.
 -D : delete the username rather than adding/updating its password.
 -H : specify the hashing algorithm. Defaults to sha512-pbkdf2, which is recommended.
      Mosquitto 1.6 and earlier defaulted to sha512.
 -U : update a plain text password file to use hashed passwords.

See https://mosquitto.org/ for more information.

Вам потребуется добавить как минимум одного пользователя в список пользователей брокера. С помощью этого аккаунта Вы будете подключаться к брокеру со смартфона и с Ваших устройств. Однако я настоятельно рекомендую Вам не ограничиваться одной учетной записью, а создать несколько разных учетных записей – отдельные учётки для смартфонов управления, и отдельные учётки для каждого из умных устройств. Во-первых при необходимости изменения единственного пароля (при утере смартфона, например), Вам придется поменять все пароли на всех устройствах сразу. А в случае разных учёток можно ограничится только удалением из списка скомпрометированной записи. Во-вторых, при разных учетных записях возможно настроить разные уровни доступа к топикам, что может быть полезно.

Первого пользователя добавляем с опцией создания нового файла ( -с ):

mosquitto_passwd -c -b /opt/etc/mosquitto/mosquitto.users логин пароль

Второго и последующего пользователя добавляем уже без этого флага:

mosquitto_passwd -b /opt/etc/mosquitto/mosquitto.users логин пароль

Пользователей можно добавить сколько угодно. В результате будет создан файл примерно такого содержания:

admin:$7$101$NUE9kyIRB4Ght9ub$qOzyqRAf5rRcVVddLoQbgplfRhbZFc8NLsrTy3jDsHli9Gq52cK6uSnRkQE0xHWKqNgYZV+sE27lv/Mzsm2phw==
test:$7$101$KrJjxaCUf2QeC9xt$wb2TMbbfb3ZUGqELgYFFPePQfSO63ARbrhBH5+cHZjHAtKAnObBsnqDvvWCcbMZ0coxMkGvcjYScLv00Gl/6GA==

Теперь нужно создать файл с правами доступа к топикам. Утилиты для этого никакой нет, да её и не требуется – это простой текстовый файл. Создайте его в mc. В нем для каждого пользователя должно быть две строчки вида:

user test
topic readwrite #

Более подробно можно прочитать в документации:

Списки управления доступом для конкретных тем добавляются после пользовательской строки следующим образом:

user <username>
topic [read|write|readwrite|deny] <topic>

Упомянутое здесь имя пользователя такое же, как в password_file. Это не clientid. Тип доступа контролируется с помощью «чтение», «запись», «чтение-запись» или «запретить». Этот параметр является необязательным (если <topic> не содержит пробела) - если не задан, то доступ осуществляется на чтение / запись. <topic> может содержать подстановочные знаки + или #, как в подписках. Параметр «deny» может использоваться для явного отказа в доступе к теме, который в противном случае был бы предоставлен более широким оператором чтения / записи / чтения и записи. Любые запрещенные темы обрабатываются перед тем, которые предоставляют доступ для чтения / записи.

Итак, запускаем mc, переходим в каталог /opt/etc/mosquitto/, нажимаем клавиши shift+f4 (откроется пустое окно редактора), добавляем строки:

user admin
topic readwrite #

user test
topic readwrite #

Этим самым мы дали полные права на все топики (пока так – потом я буду настраивать доступы гораздо более “тонко”). Далее нажимаем f2, на запрос имени файла вводим mosquitto.acl. Разумеется, имена пользователей должны соответствовать Вашим.

Перезапускаем брокер (скриптом или перезагрузкой роутера). Можно убедится, что всё хорошо, посмотрев файл журнала:

2021-05-09 08:26:43: mosquitto version 2.0.10 starting
2021-05-09 08:26:43: Config loaded from /opt/etc/mosquitto/mosquitto.conf.
2021-05-09 08:26:43: Opening ipv4 listen socket on port 1883.
2021-05-09 08:26:43: Opening ipv6 listen socket on port 1883.
2021-05-09 08:26:43: mosquitto version 2.0.10 running

Теперь можно попробовать подключиться со смартфона или компьютера под любым из созданных пользователей. На данном этапе используем “прямое” подключение на порту 1883. Если всё было сделано правильно, подключение будет успешно выполнено, а в файле журнала должны появится следующие строки:

2021-05-09 08:54:47: New connection from 192.168.8.73:41352 on port 1883.
2021-05-09 08:54:47: New client connected from 192.168.8.73:41352 as mqttdash-03b55403 (p2, c1, k30, u'admin').
2021-05-09 08:54:49: Client mqttdash-03b55403 disconnected.

Ура! Заработало!

---

7. Добавляем возможность TLS-соединения

Как я уже говорил, в локальной сети TLS / SSL как бы не особо и нужен. Но он потребуется, если Вы захотите открыть порт брокера на роутере “наружу” (так называемый “проброс портов”) – в этом случае оставлять незащищенным канал управления умным домом, мягко говоря, рискованно. Да и внутри сети SSL-соединение не помешает. Я не буду подписывать созданный сертификат в центре сертификации CA, а создам самоподписанный сертификат (потому что “извне” подключаться к серверу не планирую. Однако Вы можете это сделать, например через LetsEncrypt.

1. Для начала нам необходимо установить утилиту OpenSSL:

~ # opkg install openssl-util
Installing openssl-util (1.1.1k-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/openssl-util_1.1.1k-1_mipsel-3.4.ipk
Installing libopenssl-conf (1.1.1k-1) to root...
Downloading http://bin.entware.net/mipselsf-k3.4/libopenssl-conf_1.1.1k-1_mipsel-3.4.ipk
Configuring libopenssl-conf.
Configuring openssl-util.
~ #

2. Создаем каталог для хранения сертификатов и ключей. Поскольку это сертификат mosquitto, то логично расположить всё это хозяйство внутри /opt/etc/mosquitto. Создадим каталог /opt/etc/mosquitto/certs и перейдем в него:

~ # cd /opt/etc/mosquitto
/opt/etc/mosquitto # mkdir certs
/opt/etc/mosquitto # cd certs
/opt/etc/mosquitto/certs #

3. Генерируем личный RSA ключ для личного “центра сертификации” (СА KEY) с помощью команды openssl genrsa -out mosq-ca.key 2048:

/opt/etc/mosquitto/certs # openssl genrsa -out mosq-ca.key 2048
Generating RSA private key, 2048 bit long modulus (2 primes)
............................................+++++
.....................+++++
e is 65537 (0x010001)
/opt/etc/mosquitto/certs #

Используя эту команду, мы создаем ключ длиной 2048 бит с именем mosq-ca.key (имя в принципе может быть другим)

4. Генерируем CA сертификат X509 (CA CERT), используя созданный CA ключ. Для этого выполните команду openssl req -new -x509 -days 999 -key mosq-ca.key -out mosq-ca.crt. Программа запросит данные страны, региона, организации и другие данные (некоторые можно оставить пустыми), после чего будет создан файл сертификата:

/opt/etc/mosquitto/certs # openssl req -new -x509 -days 999 -key mosq-ca.key -out mosq-ca.crt
You are about to be asked to enter information that will be incorporated into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:RU
State or Province Name (full name) [Some-State]:Russian Federation
Locality Name (eg, city) []:
Organization Name (eg, company) [Internet Widgits Pty Ltd]:
Organizational Unit Name (eg, section) []:
Common Name (e.g. server FQDN or YOUR name) []:kotyara12
Email Address []:kotyara12@yandex.ru
/opt/etc/mosquitto/certs #

5. Генерируем личный RSA ключ для сервера (SERVER KEY) с помощью команды openssl genrsa -out mosq-serv.key 2048:

/opt/etc/mosquitto/certs # openssl genrsa -out mosq-serv.key 2048
Generating RSA private key, 2048 bit long modulus (2 primes)
......................................................................................+++++
.................................................................+++++
e is 65537 (0x010001)
/opt/etc/mosquitto/certs #

6. Создаем запрос на подпись сертификата сервера (SERVER CSR). Этот запрос должен быть отправлен в центр сертификации, который после проверки личности автора возвращает сертификат. В данном случае я не буду этого делать, а создам сертификат, подписанный “своим” центром сертификации.

/opt/etc/mosquitto/certs # openssl req -new -key mosq-serv.key -out mosq-serv.csr
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [AU]:RU
State or Province Name (full name) [Some-State]:Russian Federation
Locality Name (eg, city) []:
Organization Name (eg, company) [Internet Widgits Pty Ltd]:
Organizational Unit Name (eg, section) []:
Common Name (e.g. server FQDN or YOUR name) []:k12village_mosquitto
Email Address []:kotyara12@yandex.ru

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:123456789
An optional company name []:
/opt/etc/mosquitto/certs #

Как вы можете заметить, мы использовали закрытый ключ, сгенерированный на предыдущем шаге. Наконец, мы можем создать сертификат для использования на нашем сервере Mosquitto.

7. Создаем сертификат сервера (SERVER CERT), используя запрос на подпись сертификата и ранее созданный CA сертификат:

/opt/etc/mosquitto/certs # openssl x509 -req -in mosq-serv.csr -CA mosq-ca.crt -CAkey mosq-ca.key -CAcreateserial -out mosq-serv.crt -days 999 -sha256
Signature ok
subject=C = RU, ST = Russian Federation, O = Internet Widgits Pty Ltd, CN = k12village_mosquitto, emailAddress = kotyara12@yandex.ru
Getting CA Private Key
/opt/etc/mosquitto/certs #

Готово. Сертификаты созданы. Конечно, этот сертификат не примет обычный браузер, но в некоторых mqtt-клиентах для android есть возможность использования самоподписанного сертификата (хотя в этом есть потенциальный риск, что сертификат может быть подменен). А для ESP это вообще не важно, так как в любом случае требуется указание корневого сертификата.

Можно проверить результаты, выполнив команду openssl x509 -in mosq-serv.crt -noout -text.

8. Корректируем права на доступ к файлам ключей пользователям.

Поскольку мы создавали ключи и сертификаты, залогинившись в терминала под пользователем root, то и права на доступ к папке и файлам будет только у пользователя root. А сервер у нас запускается под ограниченным пользователем mosquitto. Если сейчас попытаться перезапустить брокер, то он не сможет подгрузить ключи и выдаст серию ошибок типа “в доступе отказано”. Что ж, это довольно легко поправить, выполнив команду:

chmod 777 /opt/etc/mosquitto/certs -R

Ключ -R обозначает, что команду нужно выполнить рекурсивно, то есть для папки и всех вложенных подпапок и файлов.

9. Подключаем созданный сертификат к нашему серверу.

Осталось настроить mosquitto.conf. Для этого добавляем в секцию Listeners ещё одного слушателя:

# Порт SSL
listener 8883
protocol mqtt
cafile /opt/etc/mosquitto/certs/mosq-ca.crt
certfile /opt/etc/mosquitto/certs/mosq-serv.crt
keyfile /opt/etc/mosquitto/certs/mosq-serv.key

Добавить эти строки нужно после уже добавленного ранее listener 1883.

10. Перезапускаем брокер любым способом: командным файлом, вручную или перезагрузкой роутера и пробуем подключится.

2021-05-10 08:12:34: mosquitto version 2.0.10 starting
2021-05-10 08:12:34: Config loaded from /opt/etc/mosquitto/mosquitto.conf.
2021-05-10 08:12:34: Opening ipv4 listen socket on port 1883.
2021-05-10 08:12:34: Opening ipv6 listen socket on port 1883.
2021-05-10 08:12:34: Opening ipv4 listen socket on port 8883.
2021-05-10 08:12:34: Opening ipv6 listen socket on port 8883.
2021-05-10 08:12:34: mosquitto version 2.0.10 running

Настраиваем клиент для работы с самоподписанным сертификатом. Для этого можно либо подгрузить CA сертификат на смартфон, либо поставить галочку в свойствах подключения:

и пробуем подключится:

2021-05-10 08:14:03: New connection from 192.168.8.73:48412 on port 8883.
2021-05-10 08:14:03: New client connected from 192.168.8.73:48412 as mqttdash-03b55403 (p2, c1, k30, u'admin').
2021-05-10 08:14:05: Client mqttdash-03b55403 disconnected.

Отлично! Теперь можно пробросить порты 1883 и 8883 на роутере наружу и попытаться подключиться к нашему серверу извне. Если Вы имеете белый IP-адрес… Или попробовать подключиться через Keenetic DNS.

---

8. Пробрасываем порты для возможности подключения к брокеру извне

Важно! Переадресация портов будет работать только в том случае, если интернет-центр использует белый (публичный) IP-адрес для выхода в Интернет. Дополнительную информацию вы найдете в статье “В чем отличие “белого” и “серого” IP-адреса?”.

Заходим в панель управления роутером в раздел “Сетевые правила” – “Переадресация” и добавляем правило, как на рисунке ниже:

Сохраняем. В настройках клиента меняем локальный адрес сервера “192.168.1.1” на тот, который Вам выдал Keenetic (что-то типа “xxx.keenetic.pro”) и пробуем подключиться. У меня всё заработало с первого раза. Единственное, что хотелось бы отметить – эту операцию нужно повторить для всех внешних сетевых интерфейсов, если их несколько (основной и резервный канал до интернета). Нужно ли дополнительно пробросить порт 1883 – решать только Вам. У меня получилось что-то вроде этого:

Как видите, noSSL 1883 порты извне я всё-таки отключил, ибо небезопасно. А внутри локальной сети все будет работать и без SSL.

---

9. Настраиваем мост к внешнему MQTT серверу

Проброс портов это хорошо, но не слишком удобно. Особенно, если у Вас есть несколько локаций, на каждой из которых стоит свой роутер со своим локальным брокером. В этом случае свести данные с устройств на одну панель управления не получится. Гораздо удобнее настроить мост между нашим локальным брокером, и любым другим внешним облачным MQTT-брокером. В этом случае смартфоны управления мы будем настраивать на работу с облачным брокером, ESP – на работу с локальным адресом, ну а локальный брокер будет автоматически подключаться к нему и перенаправлять данные туда и обратно. Можно даже сделать сложную структуру так, чтобы данные вначале отправлялись на какой-либо “главный локальный” брокер, а затем уже на облачный брокер в интернете (правда я пока не знаю, зачем такое может быть нужно).

Мостов на внешние брокеры может быть несколько, каждое такое подключение должно иметь своё имя. Кстати, несколько мостов позволяет одновременно принимать данные с разных облачных брокеров, если ранее прошитые ESP по каким-то причинам невозможно переключить на другой брокер.

Прежде чем создавать мостовые соединения, хорошо бы создать отдельного локального пользователя, хотя в принципе можно обойтись и уже существующим. Для этого воспользуемся командой mosquitto_passwd, как мы это делали ранее:

mosquitto_passwd -b /opt/etc/mosquitto/mosquitto.users bridge 11111111

а затем не забудьте добавить права доступа на топики в /opt/etc/mosquitto/mosquitto.acl, для примера можно так:

user bridge
topic readwrite #

Для создания мостового соединения необходимо добавить по крайней мере одну новую запись mosquitto.conf в секцию Bridges:

# =================================================================
# Bridges
# =================================================================

# Имя мостового соединения
connection wqtt_ru
# Имя сервера и порт для внешнего брокера
address x65535.wqtt.ru:1003
# Какие топики и в каком направлении следует пересылать: в данном случае всё (только для примера, в раельном соединении не рекомендуется: может вызвать зацикливание)
topic # both
# Тип запуска: автоматический
start_type automatic
# Версия протокола (мой удаленный брокер требует этот протокол)
bridge_protocol_version mqttv311
# Если установлено true, публиковать уведомления для локальных и удаленных брокеров с информацией о состоянии мостового соединения
notifications true
# Параметры локального подключения
local_clientid bridge_local
local_username bridge
local_password 11111111
# Параметры удаленного подключения
remote_clientid bridge_remote
remote_username U_WQTT_RU
remote_password 22222222
# Отписываться на внешнем брокере от тем "наружу"
bridge_attempt_unsubscribe true
# Чистая сессия отключена
cleansession false
# Интервал поддержания соединения в секундах
keepalive_interval 60
# Интервал, после которого неактивный мост будет остановлен
idle_timeout 600

Разумеется, имя сервера, порт, имена пользователей и пароли Вы предварительно должны заменить на свои!

Перезапускаем локальный брокер, проверяем. Работает! Но – без SSL, что не есть гуд.

---

10. Настройка моста на работу через SSL

Для работы SSL необходим сертификат удаленного сервера, точнее корневой сертификат удостоверяющего центра, с которого по цепочке будут проверены все остальные сертификаты. На роутере сертификат удостоверяющего центра для wqtt.ru уже имеется в каталоге /etc/ssl/certs под именем ISRG_Root_X1.crt, так что ничего скачивать и генерировать не потребуется. Мало того, роутер сам позаботится об его обновлении, когда необходимо. Осталось немного подкорректировать файл конфигурации:

......
# Имя сервера и порт для внешнего брокера: здесь меняем порт на SSL
address x65535.wqtt.ru:1004
# Сертификат CA (корневой в цепочке сертификатов) внешнего брокера
bridge_cafile /etc/ssl/certs/ISRG_Root_X1.crt
......

Перезапускаем брокер, проверяем. Connecting bridge wqtt_ru (x65535.wqtt.ru:1004), всё в порядке.

Поздравляю, Вы только что настроили свой личный MQTT сервер с SSL, бесплатно и навсегда!

---

Ну и напоследок могу порекомендовать выделить для IoT устройств отдельную сеть с отдельным диапазоном адресов, так как медленные ESP8266 в общей сети как-то умудрялись тормозить всю wifi сеть. После выделения и переподключения их в отдельный сегмент, проблема ушла.

---

На этом пока всё, до встречи на сайте и на telegram-канале!. Если Вам понравилась статья – кликните на любое рекламное объявление, этого будет вполне достаточно для поддержки автора.

🔶 Полный архив статей вы найдете здесь

MQTT (Message Queuing Telemetry Transport) — это простой, но мощный протокол для передачи данных между различными устройствами, устанавливающими связь через брокер сообщений. Одним из таких устройств может быть роутер Keenetic, который поддерживает работу с MQTT сервером.

Для подключения и настройки MQTT сервера на роутере Keenetic необходимо выполнить несколько шагов. Во-первых, убедитесь, что ваш роутер подключен к сети и вы имеете доступ к его настройкам. Затем, войдите в веб-интерфейс управления роутером, введя IP-адрес роутера в адресную строку браузера и авторизовавшись.

После того, как вы вошли в веб-интерфейс, найдите раздел, отвечающий за подключение и настройку MQTT сервера. Обычно это может быть раздел с названием «Настройки MQTT» или «MQTT сервер». Здесь вы можете включить или отключить MQTT сервер, указать адрес брокера, порт и настроить другие параметры в соответствии с вашими требованиями.

Важно помнить о безопасности при настройке MQTT сервера на роутере Keenetic. Включите аутентификацию, чтобы предотвратить возможность несанкционированного доступа к вашей устройствам и данным. Также, рекомендуется использовать шифрование (TLS/SSL) для защиты передаваемых данных.

После настройки MQTT сервера на роутере Keenetic, вы можете использовать его для обмена сообщениями между устройствами в вашей сети. Вы можете отправлять и принимать сообщения, контролировать и мониторить устройства из любой точки мира, где бы вы не находились.

Подключение и настройка Mqtt сервера на роутере Keenetic

Для подключения и настройки Mqtt сервера на роутере Keenetic, необходимо выполнить следующие шаги:

1. Откройте веб-интерфейс вашего роутера Keenetic, введя IP-адрес роутера в адресную строку веб-браузера. По умолчанию IP-адрес роутера Keenetic — 192.168.1.1.
2. Авторизуйтесь в веб-интерфейсе роутера, используя имя пользователя и пароль администратора роутера.
3. Перейдите на вкладку «Сервисы» и выберите «Mqtt сервер» в меню.
4. Включите Mqtt сервер, переключив соответствующий переключатель в положение «Включено».
5. Установите пароль для доступа к Mqtt серверу в поле «Пароль».
6. Настройте остальные параметры Mqtt сервера по вашему усмотрению.
7. Нажмите кнопку «Применить», чтобы сохранить настройки.

После того как Mqtt сервер на роутере Keenetic будет настроен и включен, вы сможете подключаться к нему с помощью MQTT-клиентов с любого устройства в вашей домашней сети. Вы также сможете использовать Mqtt сервер в своих проектах, чтобы обмениваться данными с устройствами IoT и другими сервисами.

Обратите внимание, что настройки Mqtt сервера могут отличаться в зависимости от модели и версии роутера Keenetic.

Установка и настройка Mqtt сервера на роутере Keenetic

Для использования протокола Mqtt на роутере Keenetic необходимо установить специальное программное обеспечение. В данной статье мы рассмотрим процесс установки и настройки Mqtt сервера на роутере Keenetic.

Шаг 1: Подключение к роутеру

Прежде чем приступить к установке Mqtt сервера, убедитесь, что вы подключены к роутеру Keenetic с помощью электронного устройства. Убедитесь, что у вас есть доступ к интернету.

Шаг 2: Установка Mqtt сервера

Откройте веб-браузер и введите IP-адрес роутера Keenetic в адресной строке. Вам будет предложено ввести имя пользователя и пароль для доступа к панели администрирования роутера. Введите эти данные и нажмите кнопку «Войти».

В панели администрирования найдите меню «Система» и выберите «Пакеты». Здесь вы увидите список доступных пакетов. Найдите пакет Mqtt и нажмите кнопку «Установить».

Шаг 3: Настройка Mqtt сервера

После установки пакета Mqtt вам необходимо настроить его. Откройте меню «Приложения» и выберите «Mqtt». Здесь вы сможете настроить параметры Mqtt сервера.

В разделе «Общие настройки» введите имя Mqtt сервера и выберите порт, на котором будет работать сервер. Рекомендуется использовать стандартный порт 1883.

В разделе «Авторизация» вы можете настроить авторизацию пользователя для доступа к Mqtt серверу. Введите имя пользователя и пароль и нажмите кнопку «Применить».

Шаг 4: Сохранение и перезагрузка

После настройки параметров Mqtt сервера нажмите кнопку «Применить» и перезагрузите роутер Keenetic. Ваши настройки будут сохранены и Mqtt сервер будет готов к использованию.

Теперь вы можете использовать Mqtt сервер на роутере Keenetic для обмена сообщениями и управления устройствами в вашей домашней сети.

Подключение устройств к Mqtt серверу на роутере Keenetic

Подключение устройств к Mqtt серверу на роутере Keenetic позволяет передавать данные и управлять устройствами через протокол Mqtt (Message Queuing Telemetry Transport). Это особенно полезно для создания смарт-дома или мониторинга различных параметров.

Для подключения устройств к Mqtt серверу на роутере Keenetic, необходимо выполнить следующие шаги:

1. Настроить Mqtt сервер на роутере Keenetic. Для этого необходимо зайти в веб-интерфейс роутера, выбрать вкладку «Приложения» и перейти в раздел «Mqtt». Здесь можно включить сервер, задать порт и настроить другие параметры.
2. Создать пользователей Mqtt. Для этого нужно перейти в раздел «Пользователи» в веб-интерфейсе роутера и выбрать вкладку «Mqtt». Здесь можно добавить нового пользователя, указать имя и пароль.
3. Настроить доступы для пользователей Mqtt. Для этого нужно перейти в раздел «Доступы» в веб-интерфейсе роутера и выбрать вкладку «Mqtt». Здесь можно указать права доступа для каждого пользователя, включая возможность публикации и подписки на различные топики.
4. Настроить устройства для подключения к Mqtt серверу. Каждое устройство должно иметь поддержку протокола Mqtt. В настройках устройства нужно указать адрес и порт Mqtt сервера на роутере Keenetic, а также имя и пароль пользователя Mqtt.
5. Подключить устройства к Mqtt серверу. После настройки устройств, они смогут подключиться к Mqtt серверу на роутере Keenetic и начать передавать и принимать данные через топики.

Теперь устройства успешно подключены к Mqtt серверу на роутере Keenetic и готовы для передачи данных и управления через протокол Mqtt.

Настройка правил для Mqtt сервера на роутере Keenetic

Для использования Mqtt сервера на роутере Keenetic требуется настроить правила, которые управляют передачей сообщений между устройствами. Ниже представлены шаги по настройке правил для Mqtt сервера на роутере Keenetic:

1. Зайдите в веб-интерфейс роутера Keenetic, используя браузер и IP-адрес роутера.
2. После успешной авторизации зайдите в раздел «Сервисы».
3. Выберите «Mqtt сервер».
4. На странице Mqtt сервера настройте необходимые параметры, такие как порт для подключения, имя пользователя и пароль.
5. После настройки параметров Mqtt сервера перейдите в раздел «Правила перенаправления».
6. Добавьте новое правило, указав порт, по которому будут передаваться сообщения, внутренний IP-адрес устройства, а также внешний порт для подключения.
7. Нажмите «Применить» для сохранения настроек.

После настройки правил Mqtt сервер на роутере Keenetic будет готов к использованию. Вы сможете подключаться к нему со своих устройств и обмениваться сообщениями с другими участниками сети.

Обеспечение безопасности Mqtt сервера на роутере Keenetic

При работе с Mqtt сервером на роутере Keenetic важно обеспечить безопасность передачи данных для защиты от несанкционированного доступа и перехвата информации.

Один из способов обеспечения безопасности Mqtt сервера на роутере Keenetic — это установка пароля. Пароль позволяет идентифицировать клиентов и предотвращает несанкционированный доступ. Для установки пароля на сервер нужно зайти в его настройки и задать требуемые параметры безопасности.

Другой важный аспект безопасности Mqtt сервера на роутере Keenetic — это использование шифрования данных. Чтобы обеспечить шифрование данных, следует настроить SSL-сертификат на роутере. SSL-сертификат обеспечивает защищенное соединение между клиентом и сервером и защищает данные от перехвата. Для настройки SSL-сертификата нужно зайти в настройки роутера и выполнить соответствующие действия.

Еще одна важная мера безопасности Mqtt сервера на роутере Keenetic — это ограничение доступа по IP-адресу. С помощью этой функции можно разрешить или запретить доступ к серверу только определенным IP-адресам, что повышает безопасность подключений и защищает от несанкционированного доступа.

Также рекомендуется периодически обновлять прошивку роутера Keenetic, чтобы получить последние обновления безопасности и исправления ошибок. Обновление прошивки поможет повысить безопасность работы Mqtt сервера и защитить от известных уязвимостей.

Соблюдение этих мер безопасности поможет обеспечить надежность и безопасность Mqtt сервера на роутере Keenetic, защитить данные от несанкционированного доступа и предотвратить перехват информации.

opkg install mosquitto-client-nossl jq

#!/bin/sh

DEV1="e8:78:65:d7:61:bf" #тут мы вписываем мак адрес первого устройства
DEV2="74:42:8b:1b:bd:73" #тут мы вписываем мак адрес второго устройства

replacement() {
    case "$1" in
        *$DEV1* ) echo "Name dev1";; # тут вы можете изменить имя первого девайса
        *$DEV2* ) echo "Name dev2";; # тут вы можете изменить имя второго девайса
    esac
}

if [[ "$address" = "ipv4" && "$update" = "none" ]]; then
  #получаем mac устройства по ID - информация сугубо информационная
  mac=$(wget -qO - http://127.0.0.1:79/rci/show/ip/neighbour | jq --arg num "$id" '.[$num].mac')
  #проверяем mac на принадлежность нужному нам хосту - информация сугубо информационная
  who=$(replacement "$mac")
  [ -z "$who" ] && exit 0
  #публикуем mqtt сообщение типа "Device 1 new" и "Device 1 del" в топик zyxel - информация сугубо информационная
  mosquitto_pub -d -t zyxel -m "$who $action" -h 10.10.10.112 -p 1883 -u login -P password > /dev/null # вот на этой строчке я заменить брокер на броке малины с NR
fi

chmod +x 010-neighbour.sh

[
    {
        "id": "681003fedcd65918",
        "type": "tab",
        "label": "Тест",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "86ad78107440c330",
        "type": "spruthub-in",
        "z": "681003fedcd65918",
        "name": "Входная дверь",
        "server": "6caeb7a3.0661a8",
        "friendly_name": "Входная дверь NEW  (Спальня) : Состояние датчика касания",
        "uid": [
            "17_10"
        ],
        "cid": "12",
        "ctype": "ContactSensorState",
        "showHidden": false,
        "enableMultiple": false,
        "outputAtStartup": false,
        "x": 340,
        "y": 600,
        "wires": [
            [
                "b76836241d69fe51"
            ]
        ]
    },
    {
        "id": "b76836241d69fe51",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "payload",
        "propertyType": "msg",
        "rules": [
            {
                "t": "cont",
                "v": "1",
                "vt": "str"
            },
            {
                "t": "cont",
                "v": "0",
                "vt": "str"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 2,
        "x": 455,
        "y": 600,
        "wires": [
            [
                "51ebab837f3544eb"
            ],
            [
                "78e9c94c91a1a926",
                "0a94843d3af37ba3"
            ]
        ],
        "l": false
    },
    {
        "id": "78e9c94c91a1a926",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Запоминаем на 3 минуты закрытие двери",
        "rules": [
            {
                "t": "set",
                "p": "doorcheckclosed",
                "pt": "global",
                "to": "true",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 990,
        "y": 640,
        "wires": [
            [
                "bf1942c171f26fcb"
            ]
        ]
    },
    {
        "id": "410148b7bc5b5cf9",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Возвращаем на место",
        "rules": [
            {
                "t": "set",
                "p": "doorcheckclosed",
                "pt": "global",
                "to": "false",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 990,
        "y": 680,
        "wires": [
            []
        ]
    },
    {
        "id": "bf1942c171f26fcb",
        "type": "trigger",
        "z": "681003fedcd65918",
        "name": "",
        "op1": "",
        "op2": "test",
        "op1type": "nul",
        "op2type": "str",
        "duration": "3",
        "extend": true,
        "overrideDelay": false,
        "units": "min",
        "reset": "",
        "bytopic": "all",
        "topic": "topic",
        "outputs": 1,
        "x": 835,
        "y": 680,
        "wires": [
            [
                "410148b7bc5b5cf9"
            ]
        ],
        "l": false
    },
    {
        "id": "51ebab837f3544eb",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Запоминаем на три минуты открытие двери",
        "rules": [
            {
                "t": "set",
                "p": "doorcheckopen",
                "pt": "global",
                "to": "true",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 1000,
        "y": 560,
        "wires": [
            [
                "38a23d229a6722d8"
            ]
        ]
    },
    {
        "id": "38a23d229a6722d8",
        "type": "trigger",
        "z": "681003fedcd65918",
        "name": "",
        "op1": "",
        "op2": "test",
        "op1type": "nul",
        "op2type": "str",
        "duration": "3",
        "extend": true,
        "overrideDelay": false,
        "units": "min",
        "reset": "",
        "bytopic": "all",
        "topic": "topic",
        "outputs": 1,
        "x": 845,
        "y": 520,
        "wires": [
            [
                "aa63519fe4edcfe0"
            ]
        ],
        "l": false
    },
    {
        "id": "aa63519fe4edcfe0",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Возвращаем на место",
        "rules": [
            {
                "t": "set",
                "p": "doorcheckopen",
                "pt": "global",
                "to": "false",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 990,
        "y": 520,
        "wires": [
            []
        ]
    },
    {
        "id": "210c12c1d77775bf",
        "type": "mqtt in",
        "z": "681003fedcd65918",
        "name": "",
        "topic": "zyxel",
        "qos": "2",
        "datatype": "auto",
        "broker": "ba753d3ede0325ae",
        "nl": false,
        "rap": true,
        "rh": 0,
        "inputs": 0,
        "x": 270,
        "y": 280,
        "wires": [
            [
                "cf8db90eca5beae3",
                "95f9831b18db0cf2"
            ]
        ]
    },
    {
        "id": "bdbd7a9664ee5bd3",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "payload",
        "propertyType": "msg",
        "rules": [
            {
                "t": "cont",
                "v": "Nikita del",
                "vt": "str"
            },
            {
                "t": "cont",
                "v": "Mari del",
                "vt": "str"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 2,
        "x": 725,
        "y": 300,
        "wires": [
            [
                "78c880393a46688e"
            ],
            [
                "908405dba26c8e38"
            ]
        ],
        "l": false
    },
    {
        "id": "345f82920d9c0ed5",
        "type": "spruthub-out",
        "z": "681003fedcd65918",
        "name": "Маша",
        "server": "6caeb7a3.0661a8",
        "friendly_name": "Маша  (Вспомогательные) : Обнаружено присутствие",
        "uid": [
            "155_19"
        ],
        "cid": "21",
        "showHidden": false,
        "enableMultiple": false,
        "payload": "payload",
        "payloadType": "msg",
        "rbe": true,
        "x": 970,
        "y": 380,
        "wires": []
    },
    {
        "id": "7c7cfb8a0d11fc21",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "1",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "1",
                "tot": "num"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 795,
        "y": 420,
        "wires": [
            [
                "345f82920d9c0ed5"
            ]
        ],
        "l": false
    },
    {
        "id": "908405dba26c8e38",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "0",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "0",
                "tot": "num"
            },
            {
                "t": "set",
                "p": "mariwifi",
                "pt": "global",
                "to": "false",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 795,
        "y": 320,
        "wires": [
            [
                "345f82920d9c0ed5"
            ]
        ],
        "l": false
    },
    {
        "id": "db53559fc473c5b4",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "1",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "1",
                "tot": "num"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 795,
        "y": 380,
        "wires": [
            [
                "ab3751299733538a"
            ]
        ],
        "l": false
    },
    {
        "id": "78c880393a46688e",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "0",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "0",
                "tot": "num"
            },
            {
                "t": "set",
                "p": "nikitawifi",
                "pt": "global",
                "to": "false",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 795,
        "y": 280,
        "wires": [
            [
                "ab3751299733538a"
            ]
        ],
        "l": false
    },
    {
        "id": "ab3751299733538a",
        "type": "spruthub-out",
        "z": "681003fedcd65918",
        "name": "Никита",
        "server": "6caeb7a3.0661a8",
        "friendly_name": "Никита  (Вспомогательные) : Обнаружено присутствие",
        "uid": [
            "155_15"
        ],
        "cid": "17",
        "showHidden": false,
        "enableMultiple": false,
        "payload": "payload",
        "payloadType": "msg",
        "rbe": true,
        "x": 980,
        "y": 320,
        "wires": []
    },
    {
        "id": "cf8db90eca5beae3",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "doorcheckclosed",
        "propertyType": "global",
        "rules": [
            {
                "t": "true"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 1,
        "x": 495,
        "y": 260,
        "wires": [
            [
                "bdbd7a9664ee5bd3"
            ]
        ],
        "l": false
    },
    {
        "id": "95f9831b18db0cf2",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "payload",
        "propertyType": "msg",
        "rules": [
            {
                "t": "cont",
                "v": "Nikita new",
                "vt": "str"
            },
            {
                "t": "cont",
                "v": "Mari new",
                "vt": "str"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 2,
        "x": 365,
        "y": 420,
        "wires": [
            [
                "d0e6592679582701"
            ],
            [
                "bb169d458486ccad"
            ]
        ],
        "l": false
    },
    {
        "id": "d0e6592679582701",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Start",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "START",
                "tot": "str"
            },
            {
                "t": "set",
                "p": "nikitawifi",
                "pt": "global",
                "to": "true",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 505,
        "y": 360,
        "wires": [
            [
                "dc24bafce89d6a3a"
            ]
        ],
        "l": false
    },
    {
        "id": "dc24bafce89d6a3a",
        "type": "controltimer",
        "z": "681003fedcd65918",
        "name": "",
        "timerType": "delay",
        "timerDurationUnit": "minute",
        "timerDurationType": "num",
        "timerDuration": 1,
        "timerLoopTimeoutUnit": "second",
        "timerLoopTimeoutType": "num",
        "timerLoopTimeout": 0,
        "loopTimeoutMessageType": "str",
        "loopTimeoutMessage": "LOOP_TIMEOUT",
        "timerMaxLoopIterationsType": "num",
        "timerMaxLoopIterations": 0,
        "loopMaxIterationsMessageType": "str",
        "loopMaxIterationsMessage": "MAX_LOOP_ITERATIONS",
        "isConsecutiveStartActionTimerResetAllowed": false,
        "isRunningTimerProgressVisible": true,
        "outputReceivedMessageOnTimerTrigger": true,
        "outputReceivedMessageOnTimerHalt": true,
        "startTimerOnReceivalOfUnknownMessage": false,
        "resetTimerOnReceivalOfUnknownMessage": false,
        "isDebugModeEnabled": false,
        "timerTriggeredMessageType": "str",
        "timerTriggeredMessage": "TIMER_TRIGGERED",
        "timerHaltedMessageType": "str",
        "timerHaltedMessage": "TIMER_HALTED",
        "isStartActionEnabled": true,
        "isStopActionEnabled": true,
        "isResetActionEnabled": true,
        "isPauseActionEnabled": true,
        "isContinueActionEnabled": true,
        "actionPropertyNameType": "str",
        "actionPropertyName": "payload",
        "startActionNameType": "str",
        "startActionName": "START",
        "stopActionNameType": "str",
        "stopActionName": "STOP",
        "resetActionNameType": "str",
        "resetActionName": "RESET",
        "pauseActionNameType": "str",
        "pauseActionName": "PAUSE",
        "continueActionNameType": "str",
        "continueActionName": "CONTINUE",
        "x": 665,
        "y": 360,
        "wires": [
            [
                "69fcab2491cbef8f"
            ],
            [
                "69fcab2491cbef8f"
            ]
        ],
        "l": false
    },
    {
        "id": "69fcab2491cbef8f",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "nikitawifi",
        "propertyType": "global",
        "rules": [
            {
                "t": "true"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 1,
        "x": 735,
        "y": 380,
        "wires": [
            [
                "db53559fc473c5b4"
            ]
        ],
        "l": false
    },
    {
        "id": "bb169d458486ccad",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Start",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "START",
                "tot": "str"
            },
            {
                "t": "set",
                "p": "mariwifi",
                "pt": "global",
                "to": "true",
                "tot": "bool"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 505,
        "y": 440,
        "wires": [
            [
                "f52b5651afc33c5f"
            ]
        ],
        "l": false
    },
    {
        "id": "0a94843d3af37ba3",
        "type": "change",
        "z": "681003fedcd65918",
        "name": "Stop",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "STOP",
                "tot": "str"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 585,
        "y": 400,
        "wires": [
            [
                "f52b5651afc33c5f",
                "dc24bafce89d6a3a"
            ]
        ],
        "l": false
    },
    {
        "id": "f52b5651afc33c5f",
        "type": "controltimer",
        "z": "681003fedcd65918",
        "name": "",
        "timerType": "delay",
        "timerDurationUnit": "minute",
        "timerDurationType": "num",
        "timerDuration": 1,
        "timerLoopTimeoutUnit": "second",
        "timerLoopTimeoutType": "num",
        "timerLoopTimeout": 0,
        "loopTimeoutMessageType": "str",
        "loopTimeoutMessage": "LOOP_TIMEOUT",
        "timerMaxLoopIterationsType": "num",
        "timerMaxLoopIterations": 0,
        "loopMaxIterationsMessageType": "str",
        "loopMaxIterationsMessage": "MAX_LOOP_ITERATIONS",
        "isConsecutiveStartActionTimerResetAllowed": false,
        "isRunningTimerProgressVisible": true,
        "outputReceivedMessageOnTimerTrigger": true,
        "outputReceivedMessageOnTimerHalt": true,
        "startTimerOnReceivalOfUnknownMessage": false,
        "resetTimerOnReceivalOfUnknownMessage": false,
        "isDebugModeEnabled": false,
        "timerTriggeredMessageType": "str",
        "timerTriggeredMessage": "TIMER_TRIGGERED",
        "timerHaltedMessageType": "str",
        "timerHaltedMessage": "TIMER_HALTED",
        "isStartActionEnabled": true,
        "isStopActionEnabled": true,
        "isResetActionEnabled": true,
        "isPauseActionEnabled": true,
        "isContinueActionEnabled": true,
        "actionPropertyNameType": "str",
        "actionPropertyName": "payload",
        "startActionNameType": "str",
        "startActionName": "START",
        "stopActionNameType": "str",
        "stopActionName": "STOP",
        "resetActionNameType": "str",
        "resetActionName": "RESET",
        "pauseActionNameType": "str",
        "pauseActionName": "PAUSE",
        "continueActionNameType": "str",
        "continueActionName": "CONTINUE",
        "x": 665,
        "y": 440,
        "wires": [
            [
                "37758122dd96c4bf"
            ],
            [
                "37758122dd96c4bf"
            ]
        ],
        "l": false
    },
    {
        "id": "37758122dd96c4bf",
        "type": "switch",
        "z": "681003fedcd65918",
        "name": "",
        "property": "mariwifi",
        "propertyType": "global",
        "rules": [
            {
                "t": "true"
            }
        ],
        "checkall": "true",
        "repair": false,
        "outputs": 1,
        "x": 735,
        "y": 420,
        "wires": [
            [
                "7c7cfb8a0d11fc21"
            ]
        ],
        "l": false
    },
    {
        "id": "383f892d07f27238",
        "type": "comment",
        "z": "681003fedcd65918",
        "name": "Убираем присутствие из дома только если за последние 3 минуты была закрыта дверь",
        "info": "",
        "x": 540,
        "y": 220,
        "wires": []
    },
    {
        "id": "63ef86619be27df4",
        "type": "comment",
        "z": "681003fedcd65918",
        "name": "",
        "info": "Тут при подключениии срабатывает минутный таймер ожидающий закрытия двери. Если таймер истечет , дом еще раз проверит подключены ли вы к WIFI и если да оставит ваше присутствие дома.\n\nМне это нужно было, чтобы Алиса четко после закрытия двери запускала приветствие и все рабочие вещи по подсветке и тд, а не когда я еще на подходе к квартире.",
        "x": 592.8571243286133,
        "y": 325.7142696380615,
        "wires": []
    },
    {
        "id": "6caeb7a3.0661a8",
        "type": "spruthub-server",
        "name": "Мой Спрутхабушка",
        "host": "10.10.10.41",
        "api_port": "80"
    },
    {
        "id": "ba753d3ede0325ae",
        "type": "mqtt-broker",
        "name": "",
        "broker": "localhost",
        "port": "1883",
        "clientid": "",
        "autoConnect": true,
        "usetls": false,
        "protocolVersion": "4",
        "keepalive": "60",
        "cleansession": true,
        "birthTopic": "",
        "birthQos": "0",
        "birthPayload": "",
        "birthMsg": {},
        "closeTopic": "",
        "closeQos": "0",
        "closePayload": "",
        "closeMsg": {},
        "willTopic": "",
        "willQos": "0",
        "willPayload": "",
        "willMsg": {},
        "sessionExpiry": ""
    }
]
