Для проведения Интернета в дом, прокладки локальной сети, соединения компьютера с маршрутизатором необходим специальный провод. Чтобы выбрать хороший интернет-кабель, нужно знать, какие его виды существуют, для решения каких задач они предназначены, а также какие у них характеристики.
Содержание
- Основные виды
- Витая пара
- Оптоволокно
- Коаксиальный
- Сравнение оптоволокна и витой пары
- Устройство сетевого кабеля
- Строение коаксиального кабеля
- Устройство витой пары
- Особенности строения оптического кабеля
- По каким критериям выбирать кабель
- Категория
- Тип жилы
- Экранирование
- Сечение
- Маркировка
- Подключение через оптоволокно
Основные виды
Существует три вида кабеля для Интернета: коаксиальный, оптоволокно и витая пара.
Витая пара
Этот сетевой кабель – подходящее решение при проведении локальных сетей. Он состоит из двух или четырех скрученных между собой пар проводов. Каждые два провода, соединенные попарно, задействованы лишь для отправки или для приема сигнала.
Принцип работы витой пары – соединить два узла и использовать разделенные среды, чтобы передавать данные в разных направлениях.
Витая пара объединяет в одну сеть технику на удалении до 100 метров. Ввиду ее низкой цены и простоты в использовании именно ее все чаще выбирают для формирования локальных вычислительных сетей (ЛВС) и проведения Интернета в помещении.
Оптоволокно
Оптоволокно – это наиболее быстрый способ передачи информации на сегодня.
Среди его достоинств:
- высокая пропускная способность;
- долгий срок службы;
- быстрое определение несанкционированного подключения, что делает сеть более безопасной;
- высокое шумоподавление, хорошая защита от помех;
- быстрая передача данных.
Оптоволоконные сетевые провода используют метод передачи световых лучей с применением полного внутреннего отражения. Важное преимущество такого кабеля для подключения к Интернету – это отсутствие ограничений на протяженность магистрали. Именно поэтому он может соединять существенно удаленные объекты.
Само оптоволокно стоит недорого, но оборудование для него имеет очень высокую цену.
Коаксиальный
Этот вид применяется в охранной сигнализации, видеонаблюдении и телевидении. Принцип его работы – трансляция радиочастотных электрических сигналов, при этом сила сигнала тесно связана с длиной магистрали и дистанцией, на которую он будет отправлен.
Коаксиальный кабель может быть тонким и толстым.
Диаметр первого (категория RG-58/U) – до 0,5 см. Он выделяется высокой гибкостью, но сигнал, передаваемый по нему, быстро затухает. Использовать его можно для отправки данных на короткие расстояния, максимальная скорость – до 10 Мбит/с. Волновое сопротивление – главная характеристика, влияющая на качество кабеля и транслируемого сигнала, – 50 Ом.
Диаметр толстого кабеля – 1 см. Он имеет повышенную жесткость и монтируется с помощью дорогого оборудования. Это категории RG-11 и RG-8. Волновое сопротивление первой – 75 Ом, второй – 50 Ом.
Сегодня коаксиальная кабельная продукция все чаще вытесняется витой парой. Последняя дешевле, прокладывать с ее помощью сети проще и быстрее.
Сравнение оптоволокна и витой пары
Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.
Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.
Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.
Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.
Устройство сетевого кабеля
Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.
Строение коаксиального кабеля
Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.
Устройство витой пары
Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.
Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).
Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.
Особенности строения оптического кабеля
Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.
Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.
Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.
По каким критериям выбирать кабель
Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E. При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи.
Категория
Всего существует 7 категорий провода.
- Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.
- Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
- В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.
- 6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.
- Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.
Категория | Частота, МГц | Скорость передачи сигнала, Мбит/с |
5 | 1-100 | 10, 100 |
5е | 1-100 | 10, 100, 1 Гбит/с (восьмижильный кабель) |
6 | 1-250 | 10, 100, 1 Гбит/с |
6а | 1-500 | 10, 100, 1 Гбит/с, 10 Гбит/с |
7 | 1-600 | 10, 100, 1 Гбит/с, 10 Гбит/с |
7a | 1-1000 | 10, 100, 1 Гбит/с, 10 Гбит/с |
Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.
Ошибочно считается, что смена провода позволит изменить частоту, на которой он работает. Это неверно. Кабель действует на частоте сетевого оборудования. Замена высококачественной пятой категории на шестую не увеличит скорость передачи сигнала и состояние связи.
Тип жилы
По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.
По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.
При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.
Экранирование
Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.
Известны следующие разновидности:
Обозначение по ISO/IEC 11801 | Общий экран | Экран для отдельных пар |
U/UTP | — | — |
U/FTP | — | Фольгированный |
F/UTP | Фольгированный | — |
STP | Оплетка | — |
SF/UTP | Оплетка, фольгированный | — |
F/FTP | Фольгированный | Фольгированный |
S/FTP | Оплетка | Фольгированный |
SF/FTP | Оплетка, фольгированный | Фольгированный |
Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.
Сечение
Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель. В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.
Маркировка
Маркировка интернет-кабеля, нанесенная на него, – это хороший способ понять, что представляет собой провод.
Пример маркировки: NetLink PVC CAT5E UTP 4Pair 24 AWG.
Расшифровка:
- NetLink – производитель;
- PVC – оплетка ПВХ;
- Cat5E – категория 5Е;
- UTP – без экранирования;
- 4Pair – 4 пары;
- 24 AWG – тип сечения.
Другой пример: Cabeus FTP-4P-Cat.5e-SOLID-OUT
Расшифровка:
- Cabeus – производитель;
- FTP – защита из фольги;
- 4P – 4 пары;
- 5e – категория 5е;
- Solid – одна жила;
- OUT – для наружного монтажа.
Таким образом, зная характеристики интернетного кабеля, можно по обозначениям на его внешней оболочке понять, что он собой представляет и подходит ли он для задач пользователя.
Подключение через оптоволокно
Большинство известных провайдеров уже обновили собственные линии и используют оптоволокно и соответствующее оборудование для подключения абонентов. Это удобнее по ряду причин:
- хорошая пропускная способность;
- большая длина магистралей без ухудшения качества сигнала;
- сэкономленное место в шкафах ОЛТ.
Отдельные провайдеры предлагают введение оптоволокна в помещение, что обеспечивает стабильный сигнал высокого качества.
Но даже при вводе оптоволокна в квартиру разводку внутри лучше делать из витой пары. Она дешевле и удобнее в монтаже. Оптоволоконный провод хрупок, боится перегибов. Если его повредить, сигнал пропадет.
По этим причинам в квартиру или дом вводится специальное оптоволокно и подключается в конвертер, а от последнего по помещению разводится витая пара .
Для проведения сети в квартире или офисе применяется витая пара. Оптоволокно дорогое и не является подходящим решением для таких задач. Оно обычно задействовано при подключении многоквартирных или частных домов. Выбирать кабель для разведения в помещении следует согласно потребностям пользователя, предварительно познакомившись с критериями выбора и изучая при покупке маркировку на проводах.
Что нужно, чтобы получить высокую скорость домашнего интернета? Очевидно, хороший роутер. Но не только — скорость может зависеть и от кабеля, которым подключен ваш роутер. Давайте разберемся, какими они бывают, и какой покупать, чтобы полноценно использовать возможности входящего канала. Кстати, проверить скорость интернета вы можете у нас на сайте.
Что такое витая пара?
Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.
Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

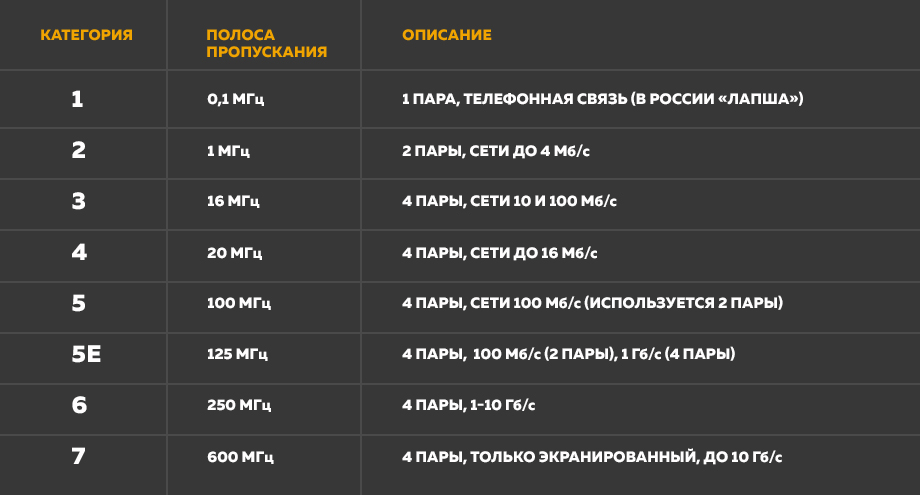

Типы кабелей
От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.
Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.
6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.
Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.
Число пар
В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.
И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.
Тип защиты
Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).
- UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
- FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
- SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.
В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.
Материалы
В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.
В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.
На количество жил в кабеле следует обращать внимание только в том случае, если планируется регулярный перенос проводов с места на место. Чем больше жил в кабеле, тем он эластичнее и тем меньше он подвержен деформации от изгибов.
Читайте также:
- Как гарантированно выбрать хороший кабель для проводки?
- Как вести проводку: по полу или потолку?

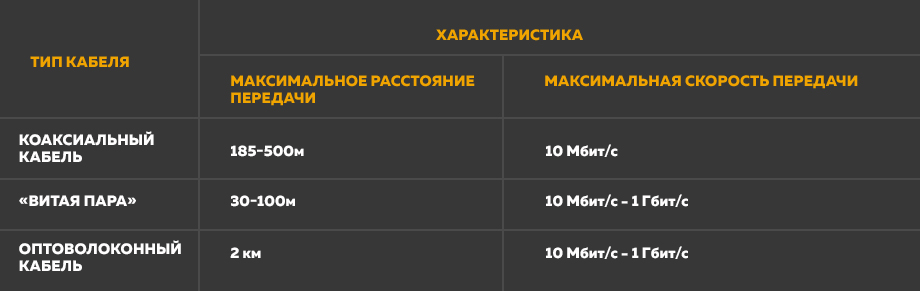

Для проведения интернета существует три вида кабеля – коаксильный, волоконно-оптический и витая пара.
Оптоволоконный интернет – технология, при которой передача сигнала осуществляется по тонким стеклянным проводам (оптоволокну). Оптическое волокно не подвергается помехам, поэтому связь остается стабильной в любых погодных условиях. Такое подключение дает связь со скоростью 100 Мбит/с и выше, что позволяет смотреть фильмы в 4К формате, играть в онлайн-игры и т.д. Такой интернет подойдет не только стримерам, геймерам, разработчикам, фрилансерам, но и обычным пользователям, особенно если подключаться будет вся семья. Оптоволокно более хрупкое и тонкое, чем другие два типа кабеля, что требует осторожности в процессе его установки, использования и технического обслуживания.
Коаксильный кабель был первым типом кабеля, использованным для подключения компьютеров в сеть. По сравнению с кабелем витая пара, коаксильный кабель может передавать данные на более дальние расстояния. Он состоит из центрального медного проводника, покрытого пластиковым изолирующим материалом, и окруженного медной сеткой или алюминиевой фольгой. Такая конструкция защищает сеть от перекрестных помех и других вмешательств в трафик, но делает коаксильный кабель более сложным в установке и техническом обслуживании.
REXANT
Артикул: 01-0043-25
1 729,66 руб.
Цена за 1 шт
285b0046-a200-465d-a57b-4ea90a45a458
В корзину
PROconnect
Артикул: 01-2205_м
8e9762d3-9882-42bf-98f7-bbcb260e271a
В корзину
f9869648-4ffb-45f9-8fec-aefbd898f57a
В корзину
4e670abc-6841-48be-b3ed-aef174bef3a8
В корзину
Кабель витая пара используется для передачи данных между сетевыми устройствами, подключаемыми при помощи разъема 8Р8С (RJ45). Является сам распространенным вариантом для создания локальных сетей. Витая пара имеет низкую цену и простой монтаж, а также использует недорогие универсальные разъемы для подключения. В зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей, можно выбрать нужный кабель среди большого количество разновидностей витой пары.
679ca9e4-7180-45b1-9259-319fd4c9b27e
В корзину
GENERICA
Артикул: BC1-C5E04-111-305-G
bb5f8372-1571-4465-8c75-ae0fce1648fc
В корзину
f09e6a98-c41f-42b4-9a38-b713da0e1408
В корзину
REXANT
Артикул: 01-0043-50
3 326,19 руб.
Цена за 1 шт
7ad4b1ad-0271-4fa9-9397-3bb660a09871
В корзину
REXANT
Артикул: 01-0043-25
1 729,66 руб.
Цена за 1 шт
285b0046-a200-465d-a57b-4ea90a45a458
В корзину
Ознакомиться с полным ассортиментом интернет-кабеля, вы можете В КАТАЛОГЕ
На этапе проектирования, перед монтажом проводки или на более позднем шаге, владельцам жилья нужно понять, какой кабель можно протянуть для интернета в квартире. Отвечаем сразу – это витая пара категории Cat5e со скоростью передачи данных до 1 Гбит/сек. Это популярнейший вариант для обеспечения локальной сети как в квартире, так и для прокладки линий в стенах, лотках, с дальнейшим подключением в квартирную информационную розетку. А с нее не составит труда подключить маршрутизатор через WAN-порт и получить доступ к интернету.
Содержание
- Почему витая пара?
- Разновидности витопарного кабеля
- Категории
- AWG
- Пример маркировки Ethernet кабеля
- Что насчет заведения в квартиру оптоволокна?
- Заключение
- Задать вопрос автору статьи
Почему витая пара?
В сетевой инфраструктуре используют несколько видов кабелей для интернета:
- Коаксиальный – используется в радиосвязи, системах автоматики, охранных системах, видеонаблюдении и телевещании. Работает по принципу передачи радиочастотных электрических сигналов.
- Оптоволоконный – используется для передачи информации на огромные расстояния с более высокой скоростью, чем в радиоэлектронных средствах связи. Работает по принципу переноса света внутри себя, с помощью полного внутреннего отражения.
- Витая пара – используется в кабельных системах, в телекоммуникационных и компьютерных сетях. Работает по принципу соединения двух узлов и использования разделенных сред для передачи информации в различных направлениях.
Подробная статья про виды сетевого кабеля тут.
Витопарный кабель представляет собой несколько пар изолированных проводников, скрученных между собой со своим шагом скрутки, покрытых изоляцией из полипропилена или полиэтилена. Если кабель высокого качества (об этом чуть ниже), изоляция состоит из вспененного полиэтилена и тефлона. Это защищает от высоких диэлектрических потерь и при эксплуатации в условиях повышенного температурного режима.
Дополнительно в витой паре пятой категории может применяться защитный экран от электромагнитных помех, а также использоваться «разрывная нить» для удобства разрывания изоляции при вытягивании, и для защиты от разрыва. Сердцевина проводника – монолитная медная жила (0,4-0,6 мм) или несколько пар жил в связке.
Из-за дешевизны и легкости монтажа кабель витой пары повсеместно используют для оснащения офисных и многоквартирных зданий локальными сетями и интернетом.
На концах провода используют штекер 8P8C (в народе прижилось название стандарта RJ45, что немного неверно) для соединения сетевых устройств в локальных вычислительных сетях LAN, то есть компьютеров, роутеров, коммутаторов, хабов и прочих.
Советы по выбору витой пары тут:
По цвету изоляции легко распознать предназначение кабеля:
- черный – приспособлен к влиянию наружных факторов (воздух, сырость);
- оранжевый – говорит о стойкости материала изоляции к высоким температурам и горению;
- светло-серый – используется для прокладки внутри зданий, домов, квартир, офисов.
Разновидности витопарного кабеля
Какой же витопарный кабель нужен для подключения интернета? Витую пару делят на типы:
- монолитная;
- многожильная;
- экранированная;
- неэкранированная.
Монолитная (одна жила) используется для прокладки в стенах здания и монтажа к оконечному оборудованию линии связи, например, к информационной розетке с одной стороны (квартиры) от аппаратуры канала связи (провайдера). Она не предназначена для соединения сетевых устройств в силу невозможности изгибов из-за единой толстой сердцевины.
Многожильная витая пара – идеальное решение для соединения между собой устройств (компьютеров, роутеров, телевизоров, коммутаторов, принтеров) и подключения их к информационной розетке Ethernet. Маленький диаметр жил позволяет сгибать и скручивать кабель так, как это требуется при подключении устройств в квартире.
Применять многожильный витопарный провод в информационной розетке нельзя по двум причинам:
- Жилы легко ломаются при вкручивании в разъем.
- Затухание сигнала в многожильной витой паре происходит на расстоянии более 100 метров.
Различают несколько видов экранирования витой пары кабеля, которые хорошо видны на фото.
Для прокладывания кабеля в квартире вполне достаточно решения четырехпарного U/UTP. UTP или U/UTP значит, что защита не обеспечена. Приставка F или просто FTP – что в наличии один внешний общий экран, обернутый вокруг четырех пар.
Категории
Подробности про категории витой пары тут.
В зависимости от количества, толщины жил и рабочей частоты, витопарный кабель делится на категории (сокращенно cat). Чем выше цифра категории, тем выше максимальная скорость передачи информации доступна. Это обусловлено увеличением частоты передачи сигнала, но может уменьшаться расстояние, при котором затухает сигнал.
Все, что ниже 5 категории (передача данных максимум до 16 Мбит/с), сейчас не используется для построения сетей.
В разработке находятся кабели категории 8 и 8a, поэтому стандарта для них еще нет.
AWG
Стандарт, показывающий поперечное сечение кабеля. Чем меньше значение AWG, тем лучше и толще кабель. Для витой пары UTP с Cat5e обычно используется AWG24. В более дорогих витопарах 6a, 7 и 7a, значение AWG равно 23 и 22.
Если кому интересно, в следующем видео показано, как обжать витую пару:
А также у нас есть хорошая статья про обжим кабеля для интернета от Ботана. Читайте ее тут.
Пример маркировки Ethernet кабеля
При покупке кабеля маркировка – ориентир на все случаи жизни. Рассмотрим пример, что она значит, и как выбрать, ориентируясь на нее, витую пару.
Маркировка первого кабеля:
- PVC – ПВХ оболочка для монтажа внутри помещений.
- Cat5e – категория витопарного кабеля с возможностью передачи до 1 Гб/с.
- UTP – неэкранированная.
- 4Pair – 4 пары.
- 24 AWG – стандарт сечения.
Первым в маркировке обычно пишется компания производитель.
Расшифровка второго кабеля такая:
- UTP – неэкранированная.
- 4P – 4 пары.
- Cat5e – 5 «улучшенная» категория.
- Solid – жесткого типа (одножильный), более дешевый.
- BL – голубой (blue).
Третий идет с экраном:
- FTP – экранированная внешним защитным слоем, что состоит из фольги.
- 4P – 4 пары.
- Cat.5e – пятая категория.
- Solid – жесткого типа (одна жила).
- OUT – для внешней прокладки.
Четвертый – многожильный однопарный белый.
Что насчет заведения в квартиру оптоволокна?
О том, что такое оптоволокно, рассказала Блондинка здесь.
Провайдеры страны уже полностью обновили инфраструктуру сети, используя оптоволокно и сопутствующие технологии для подключения абонентов. Это выгодно по многим причинам:
- Высокая пропускная способность.
- Километровая длина кабеля без потерь сигнала.
- Экономия места в шкафах оптического линейного терминала (подключение тысяч абонентов только с одного ОЛТ).
Также некоторые провайдеры, например, тот же Ростелеком, предоставляют услугу заведения оптоволокна в квартиру. Это отличная возможность получить качественный высокоскоростной сигнал.
Но есть один нюанс, при котором оптоволокно можно заводить в квартиру, а разводку по комнатам лучше сделать с помощью витопарного провода. Оптоволокно хрупкое и не терпит резких изгибов. Если это случилось, сигнал теряется и не доходит до конечного адресата.
Поэтому для проведения в квартиру используется специальный оптоволоконный кабель для внутренней прокладки со сверхгибким волокном и силовыми элементами (2), которое пройдя через настенный кросс (3) соединяется с оптическим коммутационным шнуром (4), что подключается в медиаконвертер (1).
Настенный кросс внутри выглядит так.
А уже с медиаконвертера, подключается по витопарному кабелю, который разводится по квартире.
Также, на рынке можно найти роутеры со специальным PON-разъемом под оптоволокно. В таком случае исключается из цепочки преобразователь среды распространения сигнала.
При этом сам оптоволоконный кабель тянется провайдером от распределительного щитка в квартиру. Настраивается и подключается к интернету непосредственно сотрудниками Интернет-компании. В роутере или в медиаконвертере используется такого рода оптоволоконный патч-корд.
Заключение
Итак, какие провода нужны для интернета? Заводить в квартиру для монтажа в стенах нужно одножильный кабель, а для обеспечения соединений между устройствами по локальной сети рекомендовано использовать многожильный. В целом, если замысловатых изгибов в обеспечении локальной сети вы делать не будете, можете смело выбирать провод с маркировкой Solid для развертывания всей сети в квартире. Экранирование не обязательно. Предпочтительно выбирать витопарный, 5e категории.
При построении локальных сетей различного уровня и масштаба основным соединительным интерфейсом является кабель типа «витая пара». 30 лет назад ему удалось победить в войне технологий коаксиальный аналог, и на сегодня это самый распространённый вид связи между отдельными компьютерами и другими устройствами, предназначенными для передачи цифровых данных. В частности, его используют и провайдеры интернет-сервисов, доставляя конечным потребителям сетевой трафик.
Что собой представляет кабель «витая пара»
Переплетение проводов попарно – изобретение, которому более 150 лет. Первоначально такой способ организации связи использовали для телеграфной связи, затем на длительное время витая пара стала стандартом для аналоговой телефонии. Скручивание жил оказалось эффективной мерой противодействия внешним электромагнитным помехам, одновременно защищая от внутренних наводок.
В настоящее время термин «витая пара» применяется преимущественно в отношении компьютерных сетей, трансформировавшись из двухпарного в четырёхпарный.
Строение кабеля витой пары
Категории витой пары
Основной характеристикой любых коммуникаций является скорость передачи данных. Применительно к витой паре эта характеристика в довольно незначительной степени зависит от таких параметров, как материал изготовления кабеля или его внутренняя топология. Но они влияют на другие характеристики сети – её долговечность, надёжность, максимально допустимое расстояние передачи сигнала и т. д.
Наиболее общей характеристикой принято считать категорию ВП, в настоящее время все производители кабеля витая пара придерживаются этой классификации. Как мы уже отмечали, определяющим параметром компьютерных сетей является скорость передачи информации. Она зависит, прежде всего, от частоты колебаний тока, которая и является аналоговым способом передачи единицы данных. По этой причине при разбиении кабелей на категории одной из главных характеристик является частотный диапазон, в котором способна работать витая пара. Все остальные параметры являются второстепенными, направленными на поддержание заданной частоты колебаний.
Категории витой пары:
- CAT1 характеризуется частотой пропускания до 10000 Гц, такой кабель ранее называли «лапшой». В настоящее время используется разве что для прокладки телефонного кабеля в квартиру от установленного на лестничной площадке щитка.
- CAT2 имеет полосу частот до 1 МГц, что для чётырёхжильного кабеля соответствует скорости 4 Мб/сек. Используется такой провод для соединения телефона с квартирной коробкой.
- CAT3 – работает на частоте 16 МГц (10 Мб/сек на большие расстояния, 100 Мб/сек до 100 метров).
- CAT4 – 20-мегагерцовый кабель, практически не используется.
- CAT5 способен работать на частотах порядка 100–125 МГц (100 Мб/сек для двух пар, 1000 Мб/сек для четырёх пар). В настоящее время самая распространённая категория для компьютерной витой пары.
- CAT6 имеет полосу рабочих частот порядка 250 МГц (1 Гб/сек), у разновидности CAT6a рабочая частота составляет 500 МГц, что соответствует скорости 10 Гб/сек.
- CAT7 – кабель, способный работать на частоте до 700 МГц, на сегодня заявлен и утверждён только стандартом ISO
Маркировка кабеля витая пара
Общепризнанной является следующая маркировка, указывающая на способ организации экранирования:
- UTP – дешёвый неэкранированный кабель (может встречаться обозначение U/UTP);
- FTP – кабель, у которого на все пары жил общий экран (F/UTP);
- S-FTP – общий двойной экран для всех пар с фольгированным алюминиевым сердечником и жилами из медной лужёной проволоки (SF/UTP);
- STP – наличие экрана у каждой пары (U/FTP);
- F/FTP – отдельные экраны для всех пар плюс общий экран из алюминиевой фольги;
- S/FTP – отдельные экраны для всех пар плюс общий из медной лужёной проволоки.
Виды экранирования кабеля в зависимости от маркировки
В общем случае экран – это защита кабеля от случайных и систематических наводок, искажающих сигнал, необходим для предотвращения потери информации. Разновидности экранирования говорят о разном уровне защиты данных. Они во многом определяют стоимость готового изделия.
Виды витой пары
Кроме маркировки, обозначающей наличие и способ организации экрана, существуют и другие обозначения, применяемые производителями для обозначения тех или иных технических особенностей своей продукции:
- Количество жил: solid – одножильный кабель, patch – многожильный. Моножилы дёшевы в производстве, поэтому наиболее распространены. Многожильные изделия используются при сложной топологии сетей в местах множественных изгибов. Они же в основном используются при производстве патч-кордов (оконцованного джеками участка кабеля заданной длины для соединения устройств).
- Диаметр жилы. Используемый диапазон – 0.40–0.64 мм. Кабельная продукция 5–6 категорий изготавливается из жил диаметром 51 мм и обозначается 24AWG (американский стандарт маркировки). Бюджетный, зачастую несертифицированный кабель изготавливают из проволоки 0.40–0.50 мм – для квартиры выбор такой витой пары будет вполне оправданным.
- Количество пар. При построении сложных коммуникационных систем их число может достигать тысяч, но для компьютерных сетей стандарт 4 пары (принятая в США маркировка – 4х2х0.51). Использование всех восьми жил требуется для построения гигабитных сетей, для домашнего использования с пропускной способностью до 100 Мб/сек достаточно двух пар. И хотя такой кабель дешевле, обычно в любом случае приобретают восьмижильный вариант. Две пары используется для обустройства домофонов и систем сигнализации.
Внутреннее содержимое витой пары
Отдельно стоит рассказать о маркировке по типу оболочки:
- PVC – оболочка из поливинилхлорида, используется преимущественно для дешёвых кабелей;
- PP – полипропиленовая оболочка для кабелей, которые могут подвергаться воздействию высоких температур (до 140° С);
- PE – оболочка из плотного полиэтилена, используется для наружной прокладки кабелей;
- FR – кабель огнестойкой категории (способность работы при пожаре определённое время, от 30 до 180 минут);
- LS – оболочка из материала, характеризующегося низким дымовыделением при возгорании;
- ZH – материал, при горении не выделяющий ядовитые галогеновые газы;
- В – кабель с бронированной оболочкой в виде обволакивающей стальной ленты.
Существуют также модификации кабеля со стальным тросом, которые используются для воздушной прокладки сетей между домами.
Стандарты, сертификация
При выборе типа витой пары нужно понимать, для каких целей должен использоваться кабель. Стандарт Ethernet является наиболее распространённым, витую пару иногда называют этим термином. Стандарт определяет ряд характеристик кабельной сети: скорость передачи данных, максимальное расстояние, возможное без использования усилителей сигнала, способ модуляции и т. д. Впрочем, к этому же стандарту относится и оптоволокно.
Существуют также отдельные стандарты, применимые при прокладке СКС, причём для структурированных кабельных систем требования намного жёстче.
Соединение витой пары с интернет-розеткой
Стандартов Ethernet разработано свыше десятка, большинство из них устарело (например, 10BASE5, или IEEE 802.3, часто называемый «толстым Ethernet»).
Разновидность стандарта IEEE 802.3ba, разработанная в 2009 году, позволяет передавать данные на скорости до 40 Гб/сек, существует и 100-гигабитный стандарт, ожидается появление терабитного.
Коннектор RJ-45 для витой пары
В сфере СКС действует три популярных стандарта:
- американский вариант – EIA/TIA-568С;
- стандарт, используемый в Европе – CENELEC EN 50173;
- международная версия стандарта – ISO/IEC IS11801-2002.
Мнение эксперта.
Эксперт LAN-ART по витой паре — Березкин Евгений Николаевич.
Все стандарты, касающиеся построения структурированных кабельных систем на витой паре, гарантируют её работоспособность на протяжении 10 лет и более.
Способы определения качества кабеля витая пара
Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США). Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.
Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным. Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.
Состав кабеля витая пара
Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:
- такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
- существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
- во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
- при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
- у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.
Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.
Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.
Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.
И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.
Рейтинг производителей витой пары
Разобраться и запомнить всё разнообразие стандартов и характеристик витой пары довольно сложно, особенно для неподготовленного пользователя. Поэтому вопрос, как и какую витую пару выбрать для дома, многими решается на основании мнений о производителе. Мы составили небольшой рейтинг, который поможет определить качество и его соответствие стоимости кабеля для интернета в зависимости от бренда.
Витая пара премиального уровня
Лучший кабель «витая пара» самый дорогой, стоимость 1 метра находится в пределах 20–25 рублей. Но за эти деньги вы получаете кабель самого высокого качества, который может прослужить десятилетиями. Продукция премиального уровня характерна для брендов Hyperline, SkyNet, Nikolan.
Как правило, для квартирного интернета такая продукция не используется – его прокладывают в правительственные учреждения, банки, другие компании с высокими требованиями к качеству сети.
Кабель среднего уровня
Если сравнивать с топовым уровнем, то витая пара категории 5 стоит намного дешевле, порядка 15 рублей/метр, и характеризуется вполне достойным качеством и скоростью. В России самым популярным производителем кабельной продукции такого качества считается бренд NetLan. Сфера применения витой пары среднего ценового сегмента – крупные предприятия, офисы, но её можно увидеть и в частном секторе.
Бюджетная витая пара
При выборе кабеля UTP для домашней сети большинство пользователей ориентируется на стоимость. В этом нет ничего предосудительного – продукция таких китайских брендов, как CabLAN или Ripo, стоит порядка 5 рублей/метр. Это в подавляющем большинстве случаев кабель с омеднёнными жилами соответствующего качества, вполне пригодного для построения малобюджетных сетей.
Продукция с медными жилами из Поднебесной предлагается по цене порядка 10 рублей/метр, и это наиболее подходящий вариант для прокладки интернета в жилые дома.
