Chapter 1 Get to Know About Your Router

This chapter introduces what the router can do and shows its appearance.

It chapter contains the following sections:

•Product Overview

•Appearance

1. Product Overview

The TP-Link router is designed to fully meet the need of Small Office/Home Office (SOHO) networks and users demanding higher networking performance. The powerful antennas ensure continuous Wi-Fi signal to all your devices while boosting widespread coverage throughout your home, and the built-in Ethernet ports supply high-speed connection to your wired devices.

Moreover, it is simple and convenient to set up and use the TP-Link router due to its intuitive web interface and the powerful Tether app.

2. Appearance

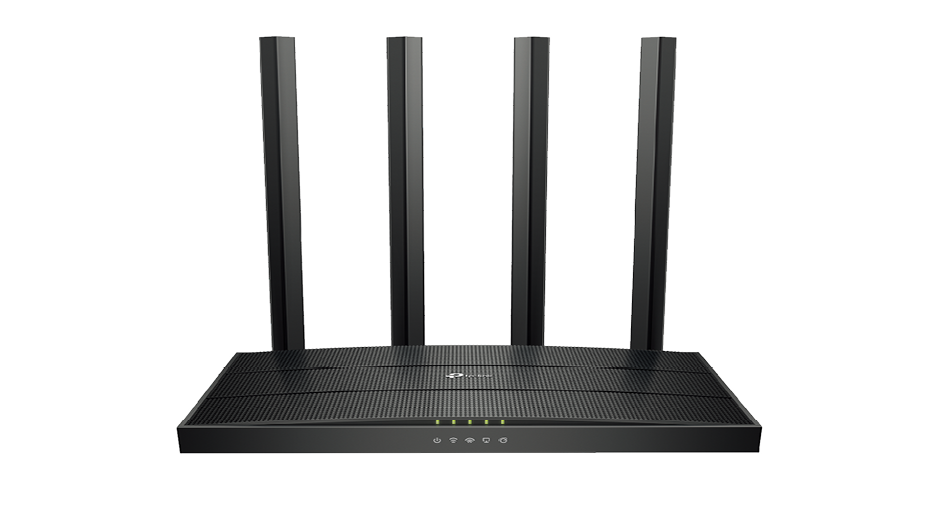

2.1. Top Panel

The router’s LEDs (view from left to right) are located on the front. You can check the router’s working status by following the LED Explanation table.

LED Explanation •Router Mode
LED	Status	Indication
(Power)	On	The system has started up successfully.
Flashing	The system is starting up or the firmware is being upgraded. Do not disconnect or power off your router.
Off	Power is off.
(2.4GHz Wireless)	On	The 2.4GHz wireless band is enabled.
Off	The 2.4GHz wireless band is disabled.
(5GHz Wireless)	On	The 5GHz wireless band is enabled.
Off	The 5GHz wireless band is disabled.
(LAN)	On	At least one powered-on device is connected to the router’s LAN port.
Off	No powered-on device is connected to the router’s LAN port.
(Internet)	Green On	Internet service is available.
Orange On	The router’s Internet port is connected, but the internet service is not available.
Off	The router’s Internet port is unplugged.

•Access Point Mode

LED	Status	Indication
(Power)	On	The system has started up successfully.
Flashing	The system is starting up or the firmware is being upgraded. Do not disconnect or power off your router.
Off	Power is off.
(2.4GHz Wireless)	On	The 2.4GHz wireless band is enabled.
Off	The 2.4GHz wireless band is disabled.
(5GHz Wireless)	On	The 5GHz wireless band is enabled.
Off	The 5GHz wireless band is disabled.
(LAN)	On	At least one powered-on device is connected to the router’s LAN port.
Off	No powered-on device is connected to the router’s LAN port.
(Internet)	Green On	Internet service is available.
Off	The router’s Internet port is unplugged.

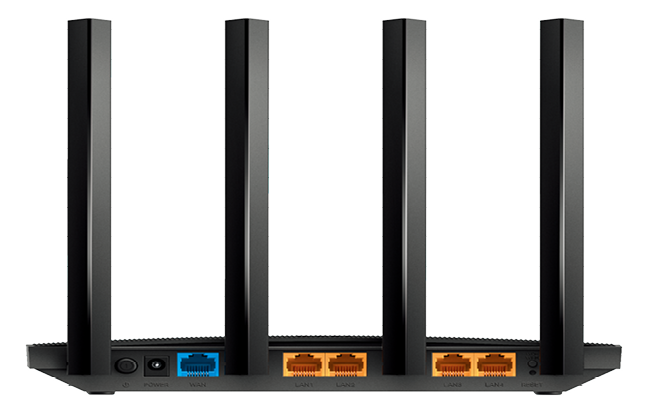

2.2. The Back Panel

The following parts (view from left to right) are located on the back panel.

Button and Port Explanation

Item	Description
Power On/Off Button	Press this button to power on or off the router.
Power Port	For connecting the router to a power socket via the provided power adapter.
WAN Port	For connecting to a DSL/Cable modem, or an Ethernet jack.
LAN Ports (1/2/3/4)	For connecting your PC or other wired devices to the router.
WPS/Wi-Fi Button	Press the button for 1 second, and immediately press the WPS button on your client to start the WPS process.
Press and hold the button for 5 seconds to turn on or off the wireless function of your router.
Reset Button	Press and hold the button until all LEDs turn on to reset the router to its factory default settings.
Antennas	Used for wireless operation and data transmit. Upright them for the best Wi-Fi performance.

TP-Link Archer C20 – бюджетный двухдиапазонный роутер для домашнего использования. Ничем особенным среди устройств своего класса не выделяется. Но в то же время ничуть не хуже конкурентов. Вполне способен удовлетворить запросы среднестатистического пользователя – подключить интернет на скорости до 100 Мбит/сек и раздать на компьютер, пару смартфонов и телевизор.

В этой статье мы разберём технические характеристики и настройку роутера TP-link Archer C20 AC750.

Обзор и технические характеристики

Беспроводной маршрутизатор Archer С20 AC750 – младшая модель в линейке ТП-линк Арчер. Лаконичный стильный дизайн такой же, как у более мощного коллеги С2. Выпускается в двух версиях — V1 и V5. В пятой ревизии разработчики решили убрать порт USB и добавили третью антенну. Решение неоднозначное – мощность сигнала вещь нужная, но и USB-порт в домашнем роутере не будет лишним. Но здесь, видимо, стояла задача не выйти за предельную стоимость аппарата, поэтому решили сэкономить. В дальнейшем мы будем рассказывать о технических параметрах и настройке роутера на примере пятой версии.

Средняя цена за Archer C20 – около 2000 рублей.

Главное достоинство этой модели – поддержка частоты 5 ГГц. Если уж менять старый роутер на что-то бюджетное, то однозначно с двухдиапазонным Wi-Fi. Скорость передачи данных 300 Мбит/сек на частоте 2.4 ГГц и 433 Мбит/сек на 5 ГГц. Немного по нынешним меркам, но, учитывая, что сетевые порты обеспечивают только 100 Мбит/сек, этого вполне достаточно.

Три антенны с усилением 5 dBi обеспечивают покрытие, достаточное для трёхкомнатной квартиры. Сигнал неплохо пробивает бетонные стены.

Кроме основного режима работы, роутер можно настроить в качестве моста или усилителя сигнала.

Подробные характеристики устройства есть на сайте производителя. Чтобы перейти на страницу с описанием, достаточно отсканировать QR-код на коробке.

По отзывам пользователей, роутер занимает достойное место в своём ценовом сегменте. Недостатков как таковых нет – скорее, мелкие придирки.

TP-link Archer C20i — еще одна модель той же линейки. От C20 отличается формой и типом антенн (они встроенные). Другие отличия можно посмотреть в таблице. Настраивается этот маршрутизатор так же, как Archer C20.

Индикаторы и разъемы

На лицевой панели Archer C20 V5 расположены шесть светодиодных индикаторов.

Индикатор питания мигает в процессе загрузки и постоянно горит, когда роутер работает. Два индикатора Wi-Fi (отдельно для каждого диапазона) сообщают о состоянии беспроводной сети. А вот у Ethernet-портов лампочка одна на всех. Индикатор подключения к интернету показывает, что происходит с подключением к провайдеру: не горит – кабель отключен или отсутствует сигнал; горит синим – интернет подключен, горит оранжевым – сигнал есть, но интернета нет. Лампочка WPS информирует о подключении устройств: медленно мигает – идёт подключение, горит – устройство подключено, быстро мигает – подключиться не удалось.

На задней панели слева направо расположены разъёмы и кнопки. Сразу возле антенны выход под адаптер питания. Рядом с ним кнопка включения питания. Затем кнопка RESET (сброс настроек). За ней кнопка беспарольного подключения к беспроводной сети (WPS). Порт WAN для подключения кабеля провайдера обозначен синим цветом. LAN-порты локальной сети жёлтые.

Подключение

Для начала подключите к роутеру адаптер питания. Индикатор должен загореться. Если этого не произошло, проверьте, не выключена ли кнопка на задней панели.

К Ethernet-порту синего цвета подсоедините кабель провайдера. А к одному из жёлтых портов – прилагающийся в комплекте патч-корд. Другой его конец вставьте в разъём сетевой карты компьютера.

Для настройки роутера необязательно использовать кабель. Беспроводная сеть уже работает, поэтому вы можете использовать Wi-Fi. SSID ваших сетей (5 и 2,4 ГГц) указаны на наклейке на нижней панели роутера. Пароль у них общий. Он прописан там же. Для быстрого подключения роутера к беспроводной сети можно отсканировать размещённый рядом QR-код.

Когда подключение выполнено, можно переходить к настройке TP-link Archer C20.

Вход в настройки роутера

Откройте любой браузер и впишите адрес tplinkwifi.net. Или IP 192.168.0.1. Откроется страница входа в веб-интерфейс роутера Archer C20.

Для входа в роутер потребуется ввод логина и пароля. В обоих полях впишите слово admin. В последней версии прошивки вам сразу предложат придумать пароль, подтвердить его и перелогиниться.

Запустится мастер быстрой настройки.

Автоматическая настройка

Мастер с помощью подсказок поможет настроить роутер TP-link Archer C20 за несколько простых шагов.

В зависимости от версии прошивки, интерфейс может немного отличаться. В разных версиях все шаги выполняются одинаково и сложностей при настройке возникнуть не должно.

Выбираем слева пункт «Быстрая настройка» и в открывшемся окне жмём кнопку «Далее».

Выбираем режим работы устройства. В нашем случае это «Беспроводный роутер».

Мастер предложит указать страну и другие данные. Поставьте здесь галочку «Я не нашёл подходящих настроек» и переходите к следующему окну.

На этом этапе мы будем настраивать подключение к интернету.

Из предложенного списка выберите ваш тип подключения.

Большинство провайдеров используют динамический IP-адрес. Если у вас такой тип подключения, отметьте его галочкой и переходите к следующему этапу. Возможно, ваш провайдер работает с PPPoE или L2TP. Тогда выберите нужный тип и введите дополнительные данные (логин и пароль, адрес сервера).

Эта информация обычно указана в договоре на предоставление услуг. Если её у вас нет, уточните необходимые параметры подключения в службе поддержки провайдера.

Некоторые провайдеры привязывают подключение к конкретному МАС-адресу. Обычно это МАС сетевой карты компьютера. В этом случае выберите пункт «Клонировать МАС-адрес». В случае, когда такой привязки нет, отметьте галочкой первый пункт и жмите «Далее».

Поскольку роутер TP-link Archer C20 двухдиапазонный, мастер предлагает настроить две беспроводных сети. Обе они отмечены галочками. Если вы не хотите настраивать одну из сетей, просто отключите её, сняв галочку.

В следующем окне настраиваем непосредственно параметры сети: меняем имя сети (SSID) и пароль по умолчанию.

Если вы оставили включенными обе сети Wi-Fi, в следующем окне точно так же поменяйте настройки сети 5 ГГц.

На последнем этапе подтвердите настройки нажатием кнопки «Сохранить».

Роутер перезагрузится. Обратите внимание, что теперь вы потеряете подключение к Wi-Fi, потому что в настройках изменили параметры сети. Найдите в списке сетей ваш новый SSID и подключитесь заново.

На этом базовая настройка маршрутизатора завершена. Интернет подключён и раздаётся на ваши устройства по кабелю и Wi-Fi.

Если остались вопросы, скачайте официальную инструкцию по быстрой настройке Archer C20(RU).

Ручная настройка

Для изменения параметров роутера вручную снова войдите в веб-интерфейс. Обычно перенастраивать интернет не требуется, если всё работает нормально и провайдер не изменил настройки. Но может понадобиться скорректировать некоторые параметры – например, настроить IPTV для «Билайн», изменить пароль беспроводной сети или открыть порты на роутере для игр и файлообмена.

Если после настройки в автоматическом режиме интернет всё равно не работает или нужно изменить параметры подключения, в меню справа откройте пункт «Сеть» и кликните на раздел WAN. По умолчанию в качестве типа подключения установлен «Динамический IP». Никаких дополнительных настроек здесь не предусмотрено. Интернет должен работать. В случае наличия проблем с подключением, обратитесь в службу поддержки провайдера.

Если у вас подключение PPPoE, выберите этот тип. Появятся поля для ввода дополнительной информации.

Вам нужно знать логин и пароль. Впишите их в соответствующие поля и нажмите кнопку «Подключить».

Для L2TP и PPTP принцип тот же, только кроме логина и пароля ещё необходим адрес сервера.

Если провайдер использует статический IP-адрес, точно так же выбираем нужный тип подключения и вписываем IP, адрес шлюза, DNS-сервера. Жмём кнопку «Подключить» и проверяем работает ли интернет.

Подключение и параметры Wi-Fi

Для ручной настройки Wi-Fi сети откройте вкладку «Беспроводной режим 2,4 ГГц». В разделе «Основные настройки» можно изменить SSID, выбрать режим (рекомендуется смешанный, чтобы любые устройства могли подключаться без проблем), канал (оставьте в положении «Авто») и ширину канала. Здесь же отключается и включается вещание сети.

Мощность передатчика изменяется в разделе «Дополнительные настройки». Другие параметры здесь трогать не нужно.

На вкладке «Защита беспроводного режима» устанавливаются параметры безопасности. Здесь можно изменить пароль, задать тип шифрования (рекомендуется WPA2/PSK).

После того, как вы закончите редактировать параметры, нажмите кнопку «Сохранить».

Точно так же в соответствующей вкладке настраивается сеть 5 ГГц.

В разделе «Гостевая сеть» вы можете настроить Wi-Fi с ограниченными параметрами доступа.

Настройка IP TV

Обычно IPTV работает автоматически и не требует дополнительной настройки. Однако для некоторых провайдеров придётся подкорректировать некоторые параметры.

Для изменения настроек IPTV в меню откройте «Сеть» и перейдите в раздел IPTV. IGMP Proxy должен быть включен. Напротив пункта «Режим» выберите из выпадающего списка «Мост». А напротив «Порт для IPTV» укажите тот сетевой разъём, который будет использоваться для подключения ТВ-приставки.

После сохранения настроек проверьте, работает ли IPTV.

Смена пароля

Пароль администратора периодически стоит менять из соображений безопасности. Для этого в меню откройте «Системные инструменты», раздел «Пароль».

Здесь нужно ввести старые данные пользователя, затем новые и сохранить изменения. Изменения вступят в силу после перезагрузки.

Режим моста и повторителя

Archer C20, кроме основного режима, может работать в качестве моста или усилителя сигнала (репитера). И тот, и другой предназначены для ретрансляции сети Wi-Fi с другого роутера.

Для настройки работы в режиме моста откройте настройки беспроводной сети, для которой этот режим будет работать. В разделе «Основные настройки» установите галочку «Включить WDS».

Ниже нажмите кнопку «Поиск». Роутер найдёт доступные Wi-Fi сети. Выберите ту, к которой собираетесь подключиться.

Введите пароль для доступа к сети и нажмите кнопку «Сохранить». Теперь перейдите в настройки DHCP и отключите DHCP-сервер как показано на скриншоте.

После этого откройте «Сеть», раздел LAN и измените IP-адрес вашего роутера так, чтобы он на одну цифру отличался от IP главного роутера. Например, если у главного роутера адрес 192.168.0.1, назначьте вашему 192.168.0.2.

Сохраните изменения и перезагрузите роутер.

Простой способ настроить роутер в качестве усилителя сигнала (репитера) запустить быструю настройку и на этапе выбора режима работы отметьте «Усилитель Wi-Fi сигнала».

На следующем шаге выберите сеть, которую собираетесь усиливать и вводите пароль. Затем для порта LAN выбираете значение «Smart IP (DHCP)».

В последнем окне проверяете настройки и жмёте кнопку «Завершить». Ваш роутер перезагрузится и будет работать как усилитель сигнала.

Настройка через мобильное приложение

Для управления Archer C20 со смартфона удобно использовать мобильное приложение Tether. Его можно скачать в Google Play или AppStore. Можно сосканировать QR-код с роутера, и смартфон сразу загрузит программу.

Для управления роутером подключитесь к нему по Wi-Fi и запустите приложение. Вы увидите название вашего маршрутизатора и его МАС-адрес. Чтобы подключиться к нему потребуется ввести логин и пароль для доступа к веб-интерфейсу.

Через приложение можно настроить интернет, изменить параметры Wi-Fi, в режиме реального времени отслеживать состояние сети и подключенные устройства.

Обновление прошивки

Сначала скачиваем файл прошивки с официального сайта TP-Link

Распаковываем файл в папку на компьютере. Теперь переходим к обновлению. Для этого открываем в меню вкладку «Системные инструменты» и находим раздел «Обновление встроенного ПО».

Жмём кнопку «Выберите файл» и находим скачанную прошивку. Нажимаем кнопку «Обновить» и ждём завершения процесса. Он длится 3-4 минуты. Затем роутер перезагрузится. Все ваши настройки при этом сохранятся.

Сброс настроек

Если вы потеряли доступ к веб-интерфейсу (забыли пароль) или хотите вернуть настройки роутера к заводским, чтобы настроить его с чистого листа, воспользуйтесь кнопкой сброса (RESET) на задней панели роутера. Зажмите её и удерживайте в течение нескольких секунд. Индикаторы на передней панели должны мигнуть, а затем начнётся перезагрузка. Роутер включится с параметрами по умолчанию.

Роутер TP Link Archer C20 является одним из наиболее популярных и надежных устройств для организации домашней сети. Он обладает множеством функций, которые позволяют обеспечить стабильное и высокоскоростное подключение к интернету. Один из ключевых элементов, информирующих пользователя о состоянии работы роутера, является система индикаторов, которые расположены на передней панели устройства.

Индикаторы роутера TP Link Archer C20 позволяют получить информацию о различных параметрах работы устройства. Например, индикатор питания показывает, включено ли устройство. Если индикатор горит зеленым, это означает, что роутер работает в нормальном режиме. Если индикатор питания не светится, следует проверить подключение к электропитанию и включить устройство.

Важным индикатором роутера TP Link Archer C20 является индикатор сигнала Wi-Fi. Он указывает на качество и доступность беспроводной сети. Если индикатор горит зеленым, это означает, что соединение Wi-Fi активно и работает в полной мощности. Если индикатор мигает, это может говорить о слабом сигнале или возможных проблемах с беспроводным соединением. Если индикатор Wi-Fi не светится, следует проверить настройки беспроводной сети и соединение с устройствами, подключенными к роутеру.

Индикаторы роутера TP Link Archer C20

Роутер TP Link Archer C20 оснащен удобными индикаторами, которые позволяют пользователю легко контролировать состояние устройства. Они располагаются на передней панели и отображают различные значения и функции.

Ниже представлено описание основных индикаторов роутера TP Link Archer C20:

• Питание: этот индикатор горит, когда роутер включен в сеть и работает.
• Индикатор Wi-Fi: он горит, когда беспроводная сеть включена и работает.
• Индикатор Интернет соединения: если он зажигается, это означает, что роутер успешно подключен к интернету.
• Индикатор Ethernet: когда роутер подключен к компьютеру или другому устройству через Ethernet-кабель, этот индикатор горит.
• Индикатор USB: если роутер подключен к устройству через USB-порт, данный индикатор будет гореть.
• Индикатор стрелки: этот индикатор мигает, когда происходит передача данных через роутер.

Индикаторы роутера TP Link Archer C20 являются важными средствами отображения текущего состояния устройства. Они помогают пользователю контролировать и настраивать работу роутера, а также уведомляют о возможных проблемах или ошибках.

Основные функции индикаторов

Индикаторы на роутере TP Link Archer C20 предназначены для отображения различных состояний и активностей устройства. Они могут быть полезны для оперативного контроля и диагностики работы роутера.

В таблице ниже перечислены основные функции индикаторов роутера TP Link Archer C20:

Индикатор	Функция
Состояние питания	Индикатор показывает, включено ли устройство, выключено или находится в режиме ожидания.
Индикатор ADSL	Если у вас подключено ADSL подключение, этот индикатор отображает состояние подключения к Интернету.
Индикатор Ethernet	Этот индикатор горит, когда устройство подключено к компьютеру или другому сетевому устройству по сетевому кабелю Ethernet.
Индикатор Wi-Fi	Этот индикатор показывает, активно ли беспроводное соединение Wi-Fi на роутере.
Индикатор Интернета	Этот индикатор указывает, подключен ли роутер к Интернету или есть проблемы с соединением.
Индикатор сетевой активности	Этот индикатор мигает, когда на роутере происходит обмен данными через сетевые порты Ethernet.
Индикатор WPS	Этот индикатор горит, когда активирована функция WPS (Wi-Fi Protected Setup), что позволяет проще подключиться к беспроводной сети.

Знание функций и значений индикаторов на роутере TP Link Archer C20 может помочь вам быстро решать проблемы с подключением и управлять настройками устройства.

Значения индикаторов

Роутер TP Link Archer C20 оснащен несколькими индикаторами, которые информируют пользователя о текущем статусе работы устройства. Каждый индикатор имеет свою цветовую схему и мигает с определенной частотой, что позволяет легко определить состояние роутера.

Индикатор питания

Индикатор питания на роутере TP Link Archer C20 обозначается символом «Power». Когда роутер включен, индикатор горит зеленым цветом. Если индикатор не светится, значит роутер выключен.

Индикатор подключения к Интернету

Индикатор подключения к Интернету на роутере TP Link Archer C20 обозначается символом «Internet». Если индикатор горит зеленым цветом, значит роутер успешно подключен к Интернету. Если индикатор не светится или мигает оранжевым цветом, значит есть проблемы с подключением к Интернету.

Индикаторы беспроводной сети

На роутере TP Link Archer C20 есть два индикатора беспроводной сети: «2.4G» и «5G». Когда соответствующая беспроводная сеть включена и работает без проблем, соответствующий индикатор горит зеленым цветом. Если индикатор не светится или мигает оранжевым цветом, то есть проблемы с работой беспроводной сети в данной частотной области.

Индикаторы портов Ethernet

Роутер TP Link Archer C20 имеет четыре порта Ethernet, каждый обозначен своим индикатором. Когда устройство подключено к порту Ethernet и работает без проблем, индикатор соответствующего порта горит зеленым цветом. Если индикатор не светится или мигает оранжевым цветом, значит есть проблемы с подключением устройства.

Индикаторы на роутере TP Link Archer C20 очень удобны для определения состояния работы устройства. Они позволяют быстро определить проблемы с подключением к Интернету, работой беспроводной сети или подключенных устройств.

Как правильно интерпретировать значения

Роутер TP Link Archer C20 оснащен несколькими индикаторами, которые отображают различные состояния и параметры работы устройства. Знание и правильная интерпретация значений этих индикаторов позволит определить возможные проблемы и улучшить качество соединения.

Вот основные индикаторы роутера TP Link Archer C20 и их значения:

• Индикатор питания — отображает, включено ли устройство. Если индикатор горит зеленым цветом, это означает, что роутер включен и работает нормально.
• Индикатор соединения — указывает на наличие соединения с интернетом. Если индикатор горит зеленым цветом, значит соединение установлено и работает без проблем.
• Индикатор Wi-Fi — показывает состояние беспроводной сети. Если индикатор горит зеленым цветом, значит Wi-Fi работает и готово к подключению устройств.
• Индикатор LAN — указывает на состояние локальной сети. Если индикатор горит зеленым цветом, значит все подключенные Ethernet-кабели функционируют правильно.
• Индикатор WPS — используется для установки безопасного подключения Wi-Fi. Если индикатор горит зеленым цветом или мигает, это означает, что роутер готов принять новую Wi-Fi сессию.
• Индикатор сигнала — показывает качество сигнала Wi-Fi. Если индикатор горит зеленым цветом и имеет максимальную мощность, это означает наилучшее качество сигнала.

Для правильной интерпретации значений индикаторов роутера TP Link Archer C20 следует обращать внимание на их цвет и состояние (горит, мигает или выключен). Наблюдение за индикаторами поможет быстро обнаружить проблемы с соединением или настройками устройства и предпринять соответствующие действия для их устранения.

Практическое применение индикаторов

Индикаторы роутера TP Link Archer C20 играют важную роль в повседневном использовании устройства. Они предоставляют информацию о состоянии работы роутера, позволяя быстро и легко определить возможные проблемы и осуществить необходимые настройки.

Зеленый индикатор питания является основным и указывает на то, что роутер включен и работает. В случае возникновения проблем с питанием или неисправностей, индикатор может мигать или погаснуть.

Индикатор интернет-подключения предоставляет информацию о доступности сети Интернет. Он может быть зеленым или оранжевым в зависимости от статуса подключения. При отсутствии Интернет-соединения или проблемах со связью, индикатор может мигать или погаснуть.

Индикаторы состояния Wi-Fi сети позволяют оценить работу беспроводного подключения. Если индикатор мигает или погас, это может указывать на проблемы с работой Wi-Fi или некорректные настройки.

Индикаторы LAN-портов роутера показывают активность подключенных компьютеров или устройств. Если индикатор мигает при подключении устройства к порту, это означает, что сетевое подключение активно и работает.

В целом, индикаторы роутера TP Link Archer C20 значительно упрощают процесс настройки и обеспечивают удобство использования устройства. Они позволяют быстро определить проблемы со связью, настроить параметры Wi-Fi и мониторить состояние сети. Знание основных значений и функций индикаторов позволяет быстро реагировать на возможные проблемы и максимально эффективно использовать роутер TP Link Archer C20.

TP-Link Archer C20 — это передовой роутер, который предоставляет стабильное и высокоскоростное подключение к сети Интернет. Одним из ключевых элементов роутера являются индикаторы, которые сообщают пользователю о работе устройства и его состоянии. В этой статье мы расскажем вам, какие сигналы передают индикаторы роутера TP-Link Archer C20 и как их правильно интерпретировать.

Первым индикатором, на который следует обратить внимание, является индикатор питания. Обычно он располагается на передней панели и горит зеленым светом, когда роутер включен и правильно работает. Если индикатор мигает, это может указывать на проблемы с питанием или на то, что роутер загружен или настраивается.

Однако, самыми важными индикаторами роутера TP-Link Archer C20 являются индикаторы сигнала Wi-Fi и интернет-соединения. Индикатор Wi-Fi обычно имеет несколько значений, которые указывают на скорость и качество беспроводного подключения. Зеленый цвет свидетельствует о стабильном и надежном соединении, желтый — о средней скорости, а красный — о низком качестве и возможных проблемах с Wi-Fi сетью.

Также важным является индикатор интернет-соединения, который обычно светится зеленым цветом, когда роутер успешно подключен к сети Интернет. Если индикатор выключен или мигает красным или оранжевым цветом, это может указывать на отсутствие соединения с провайдером или на проблемы с настройками роутера.

Индикаторы роутера TP-Link Archer C20

Роутер TP-Link Archer C20 оснащен несколькими индикаторами, которые позволяют вам получить информацию о текущем состоянии устройства и его работе. Ниже приведены основные индикаторы роутера TP-Link Archer C20 и их значения:

Системный индикатор (SYS):

Этот индикатор показывает текущее состояние устройства:

• Мигает быстро — роутер проходит инициализацию системы или производит восстановление настроек по умолчанию.
• Мигает медленно — роутер работает нормально.
• Постоянно горит — роутер подключен к питанию и работает стабильно.
• Выключен — роутер отключен от питания или выключен.

Индикатор ADSL:

Если у вас установлен ADSL-модем, этот индикатор показывает состояние соединения ADSL:

• Мигает быстро — роутер выполняет автоматическую настройку ADSL.
• Мигает медленно — ADSL-соединение установлено.
• Выключен — ADSL-соединение не установлено или роутер отключен.

Индикатор Интернет:

Этот индикатор показывает текущее состояние подключения к Интернету:

• Мигает быстро — роутер выполняет установку соединения с интернет-провайдером.
• Мигает медленно — роутер успешно подключен к Интернету.
• Выключен — роутер не подключен к Интернету или выключен.

Индикатор Wi-Fi:

Этот индикатор показывает текущее состояние беспроводного соединения:

• Мигает быстро — беспроводное соединение активно, происходит передача данных.
• Мигает медленно — беспроводное соединение активно, но нет передачи данных.
• Постоянно горит — беспроводное соединение активно и стабильно.
• Выключен — беспроводное соединение отключено или выключено.

Индикаторы роутера TP-Link Archer C20 помогают пользователю контролировать текущее состояние устройства и обеспечивают быструю диагностику возможных проблем с подключением или работой роутера.

Значение индикатора

Индикаторы на роутере TP-Link Archer C20 позволяют вам получить информацию о состоянии устройства и его подключении. В таблице ниже приведены различные значения индикаторов и их значения:

Индикатор	Значение
Power	Горит, когда роутер включен и подключен к источнику питания.
Internet	Горит, когда установлено подключение к интернету.
LAN	Горит, когда подключено устройство через кабель к сети.
WAN	Горит, когда установлено подключение к шлюзу.
Wireless	Горит, когда беспроводное соединение активно.
WPS	Горит, когда функция WPS включена и активна.
USB	Горит, когда используется подключение через USB-порт.

Приятного пользования вашим роутером TP-Link Archer C20 с полным пониманием значения индикаторов.

Индикатор питания

Индикатор питания на роутере TP-Link Archer C20 расположен на передней панели устройства и отображает текущий статус питания. Данный индикатор имеет два возможных значения:

1. Включенное состояние (горящая лампочка)

Если индикатор питания светится зеленым светом, это означает, что роутер включен и получает электропитание. В таком случае, роутер функционирует нормально и готов к использованию.

2. Выключенное состояние (не горящая лампочка)

Если индикатор питания не светится, это указывает на то, что роутер не получает питание. Возможные причины отсутствия питания могут быть следующими: подключение к розетке отсутствует, проблемы с кабелем питания или неисправность самого роутера.

Если индикатор питания не горит, рекомендуется проверить подключение к розетке и состояние кабеля питания. Если проблема не устраняется, возможно, потребуется заменить роутер или обратиться за помощью к технической поддержке производителя.

Индикатор сигнала Wi-Fi

Индикатор сигнала Wi-Fi на роутере TP-Link Archer C20 позволяет определить качество и силу сигнала беспроводной сети. Данный индикатор обычно расположен на передней панели роутера рядом с другими индикаторами состояния.

В роутере Archer C20 имеется два индикатора сигнала Wi-Fi: две стрелочки вниз и вверх, вместе с подписью «Wi-Fi» над ними. Эти индикаторы используются для указания уровня сигнала беспроводной сети.

Индикатором сигнала Wi-Fi представлены несколько состояний:

• Светодиодные индикаторы не горят — роутер отключен или не работает, не обнаружено сигнала Wi-Fi.
• Светодиодные индикаторы мигают — роутер ищет и подключается к беспроводным сетям.
• Светодиодные индикаторы горят — уровень сигнала Wi-Fi сильный.

Сигнал Wi-Fi может быть разной силы в зависимости от расстояния между устройством пользователя и роутером, а также от наличия препятствий между ними, например, стен или перегородок.

Для достижения наилучшего качества сигнала и устранения возможных проблем следует следующие рекомендации:

• Передвигайте роутер ближе к устройству — чем ближе находится устройство к роутеру, тем лучше качество и сила сигнала Wi-Fi.
• Устраните препятствия — обычно металлические предметы и стены плохо пропускают сигнал Wi-Fi, поэтому попробуйте удерживать их на минимуме на пути сигнала.
• Измените канал Wi-Fi — роутер может находиться на перегруженном канале, что снижает качество сигнала, поэтому рекомендуется настроить роутер на менее загруженный канал.

С помощью индикатора сигнала Wi-Fi на роутере TP-Link Archer C20 вы сможете легко проверить качество своей беспроводной сети и принять необходимые меры для его улучшения.
