Добавить iscsi диск в windows

Протокол iSCSI (Internet Small Computer System) представляет собой протокол SCSI, работающий с системами хранения данных поверх протокола IP. С помощью iSCSI вы сможете подключать ваши сервера к сетевым хранилищам по обычной TCP/IP сеть без использования FC. В этой статье мы рассмотрим, как настроить iSCSI-хранилище на одном Windows Server 2019 и использовать его на других серверах(в Windows Server 2016 и 2012 R2 все настраивается аналогично). Первый пример использования iSCSI: файловому серверу необходимо дополнительное место, и мы по сети подключаем к нему виртуальный диск с другого сервера-хранилища по iSCSI. Другой пример – построение отказоустойчивого кластера, когда для нескольких серверов необходимо общее хранилище.

Для использования ISCSI-диска нужно на сервере-хранилище настроить виртуальный диск (это обычный vhd/vhdx файл) и опубликовать его в виде iSCSI таргета, к которому подключаются iSCSI инициаторы (другие сервера и устройства).

Настройка iSCSI target в Windows Server

Сначала нужно включить iSCSI target (активировать роль iSCSI Target Server), зайдя в File and Storage Services -> File and iSCSI Services.

Теперь на iSCSI сервере нужно создать виртуальный диск. Для этого необходимо зайти в Server Manager -> File and Storage Services -> iSCSI, нажать To create an iSCSI virtual disk, start the New iSCSI Virtual Disk Wizard.

В мастере создания виртуального iSCSI диска нужно выбрать физический раздел, на котором его нужно разместить. Далее нужно присвоить имя iSCSI диска, указать размер диска и его тип (Fixed Size, Dynamically expanding или Differencing), имя iSCSI таргета.

На шаге Access Servers нужно указать серверы (iSCSI инициаторы), которые смогут подключаться к данному iSCSI таргет, выбрав один из вариантов подключения:

• IQN (придется сначала включить iSCSI initiator на сервере и скопировать IQN);
• DNS Name
• IP Address;
• MAC Address.

Пусть используется вариант с IP-адресом.

Следующий шаг в этом мастере – это настройка протокола аутентификации CHAP. Его следует использовать, если необходимо проверять подлинность подключения от инициатора. Далее он включается, вписывается имя пользователя и 12-значный пароль (или длиннее), затем Next -> Next -> Finish. Проверьте, что виртуальный диск iscsiDisk2.vhdx создался в каталоге D:\iSCSIVirtualDisks.

Можно создать iSCSI диск с помощью PowerShell. Создадим виртуальный диск размером 200 Гб:

New-IscsiVirtualDisk -Path С:\iSCSIVirtualDisks\iscsiDisk2.vhdx -Size 200GB.

По умолчанию создается динамический диск размером 4,096 Кб, независимо от того, сколько было указано параметром Size. Динамический диск будет расширяться по мере необходимости.

Если нужно использовать диск фиксированного размера (такие диске резервируют место на физическом носителе при создании), то его создать той же командой с дополнительным параметром UseFixed:

New-IscsiVirtualDisk -Path С:\iSCSIVirtualDisks\iscsiDisk2.vhdx -Size 200GB –UseFixed

Для дисков с высокой активностью и повышенными требованиями к IOPS нужно использовать диски фиксированного размера, т.к. для динамических дисков расходуются дополнительные ресурсы на операции приращения.

Далее таргету присваивается имя, здесь же можно разрешить к нему доступ с IP-адреса сервера-инициатора:

New-IscsiServerTarget -TargetName "iscsiTarget33" -InitiatorId @("IPAddress:172.17.244.8")

При желании вместо IP-адреса можно использовать IQN имя (iSCSI Qualified Name – уникальный идентификатор iSCSI устройства в сети):

New-IscsiServerTarget -TargetName iscsiTarget33 -InitiatorIds “IQN: 1991-05.com.microsoft:win2019test.ddd.com”

Затем желательно проверить результат:

Get-IscsiServerTarget | fl TargetName, LunMappings

Получить полное имя таргета можно с помощью командлета
Get-IscsiTarget
, а затем подключить таргет:

Connect-IscsiTarget -NodeAddress iqn.1991-05.com.microsoft:win2019test-iscsitarget33-target

Настройка iSCSI Initiator в Windows Server 2019

Следующий шаг – подключение к созданному iSCSI диску со второго сервера-инициатора. Перейдите в панель управления Control Panel, запустите iSCSI initiator (или выполните команду
iscsicpl.exe
).

В консоли управления службами services.msc поставьте автоматический тип запуска для службы Microsoft iSCSI Initiator Service, Или используйте команду:

Set-Service -Name MSiSCSI -StartupType Automatic

Перейдите на вкладку Discovery, нажмите на кнопку Discover Portal и введите ввести IP-адрес первого сервера (iSCSI-таргет). Чтобы трафик ходил только через определённый сетевой интерфейс, нужно нажать кнопку Advanced, и изменить значения по умолчанию в выпадающих списках: Local Adapter –> Microsoft iSCSI Initiator, Initiator IP –> 172.17.244.8.

Для подключения к iSCSI хранилищу необходимо открыть порты 860 и 3260 в Windows Firewall.

Теперь переключитесь на первую вкладку Targets, на ней появится новое подключение. Чтобы включить его, нажмите Connect -> Advanced, выберите значения из выпадающих полей, включите галочку Enable CHAP log on, укажите имя пользователя и 12-значный пароль.

Осталось инициализировать сам iSCSI-диск, который сначала находится в состоянии Offline. Для этого на сервере-инициаторе необходимо в консоли Disk Management в контекстном меню нового диска выбрать пункт Online, а затем – Initialize Disk. Создайте на новом диске один или несколько разделов, присвойте метку и букву диска. Отформатируйте в файловой системе NTFS.

Для быстрой инициализации и форматирования нового диска можно использовать следующий однострочный PowerShell (см. пример в статье об управления дисками и разделами из PowerShell):

Get-Disk |Where-Object PartitionStyle -eq 'RAW' |Initialize-Disk -PartitionStyle MBR -PassThru |New-Partition -AssignDriveLetter -UseMaximumSize |Format-Volume -FileSystem NTFS -Confirm:$false

Примечание: iSCSI-диски не поддерживают файловую систему ReFS.

Теперь этот виртуальный диск, подключенный с другого сервера по протоколу iSCSI можно использовать как обычный локально подключенный диск.

Также вы можете подключить iSCSI диск на инициаторе из PowerShell. Чтобы получить IQN таргета, используйте командлет
Get-iSCSITarget
.

Чтобы подключится к iSCSI таргет выполните команду:

Connect-IscsiTarget –IsPersistent $False и введите IQN.

Если использовалась дополнительная проверка аутентификации CHAP, то необходимо будет это указать, используя следующую конструкцию:

Get-iScsiTarget | Connect-iScsitarget –AuthenticationType ONEWAYCHAP –ChapUserName <username> -ChapSecret <secret>

Если вы хотите обеспечить высокую доступность и балансировку нагрузки для iSCSI дисков, можно использовать несколько избыточные сетевые компоненты (сетевые карты, коммутаторы) и модуль MPIO.

После подготовки диска мы сообщим вам IP-адрес диска, который нужно добавить на сервер, и IP-адрес стораджа, к которому необходимо будет осуществлять подключение.

Далее для подключения диска вам необходимо выполнить следующие действия.

1. Добавьте IP-адрес диска (не стораджа), выданный для вашего сервера, на сетевой интерфейс:

• в случае выделенного сервера — на отдельный сетевой интерфейс, отличный от того, на котором работает основной IP сервера;
• в случае VDS — на основной интерфейс.

Добавление IP-адреса описано в нашей инструкции.

1. Подключитесь к стораджу, выполнив следующие шаги:

2.1. Запустите «Инициатор iSCSI», выполнив поиск по этому сочетанию или перейдя по пути «Панель управления» -> «Администрирование» -> «Инициатор iSCSI».

2.2. В разделе «Свойства» перейдите на вкладку «Конечные объекты». В поле «Объект» введите выданный вам IP-адрес стораджа и нажмите «Быстрое подключение».

2.3. Далее должно появиться окно об успешном подключении. Нажмите «Готово».

2.4. На вкладке «Тома и устройства» нажмите «Автонастройка». После этого ниже в «Списке томов» будут автоматически добавлены все доступные устройства.

При первом подключении название устройства будет отображено в следующем виде:

1. Инициализируйте диск iSCSI.

3.1. Откройте раздел «Управление дисками», перейдя в меню «Администрирование» -> «Управление компьютером» -> «Управление дисками».

3.2. Убедитесь, что ваш диск отображается, его состояние — «Вне сети», далее выберите из контекстного меню пункт «В сети».

3.3. Выполните инициализацию диска.

3.4. Из контекстного меню на неразмеченном диске выберите «Создать простой том».

3.5. После открытия «Мастера создания простого тома» нажмите кнопку «Далее».

3.6. Укажите в соответствующем поле размер раздела или оставьте его без изменений, чтобы использовать весь диск под один раздел.

3.7. Назначьте букву диска для нового раздела.

3.8. Выберите тип файловой системы и метку тома.

3.9. Нажмите кнопку «Готово» и убедитесь в завершении форматирования тома.

3.10. Проверьте, что новый том находится в состоянии «Исправен».

3.11. Убедитесь, что новый том отображается среди дисков в «Проводнике».

На этом процесс подключения к iSCSI-диску завершен. Диск готов к работе.

Это инструкция по подключению iSCSI диска в Windows Server 2016. При заказе услуги iSCSI хранилище в SIM-Networks вы получите сообщение, подобное приведенному ниже (учтите, что значения чисел в адресе сервера могут отличаться от примера-иллюстрации, а вместо букв X,Y или Z в сообщении будут указаны реальные значения для настройки вашего доступа):

Услуга «iSCSI Backup» активирована.

Параметры доступа:

• Адрес сервера (iscsi-target): 185.59.101.184
• Логин: YYY
• Пароль: ZZZ
• Доступ к услуге на данный момент ограничен всего одним IP-адресом — XXX.XXX.XXX.XXX

Подключение диска iSCSI

1. Зайдите в «Панель Управления -> Администрирование» и запустите Инициатор iSCSI.

2. В разделе «Свойства» инициатора iSCSI перейдите на вкладку «Обнаружение» и нажмите кнопку «Обнаружить портал».

3. В открывшемся окне заполните поле «IP адрес» сервера iSCSI.

4. Откройте раздел дополнительных параметров подключения к серверу (нажмите кнопку «Дополнительно»). Выберите значения полей «Локальный адаптер» и «IP-адрес инициатора», как на рисунке ниже (где IP-адрес инициатора — это IP вашего локального сетевого адаптера, через который разрешено подключение к серверу iSCSI).

5. Сохраните настройки, убедитесь в получении изображения, подобного приведенному ниже:

6. В разделе «Свойства» инициатора iSCSI перейдите на вкладку «Конечные объекты», выберите появившийся объект с неактивным состоянием и нажмите кнопку «Подключить».

7. В открывшемся окне «Подключение к конечному объекту», нажмите кнопку «Дополнительно…»

8. Заполните поля раздела, как на рисунке ниже. Параметры «Имя» и «Секрет» — это «Логин» и «Пароль» из письма, отправленного вам при активации услуги.

9. Сохраните настройки. Убедитесь, что значение поля «Состояние» обнаруженного конечного объекта – «Подключено», как на рисунке ниже. Выйдите из раздела «Свойства» Инициатора iSCSI, сохранив настройки.

Инициализация и форматирование диска iSCSI

Подключенный iSCSI диск необходимо подготовить к работе (инициализировать и отформатировать).

10. В разделе «Администрирование» откройте вкладку «Управление компьютером».

11. Перейдите в раздел «Управление дисками».

12. Убедитесь, что ваш диск отображается, его состояние – «Вне сети».

13. Выберите из контекстного меню пункт «В сети».

14. Выполните инициализацию диска.

15. Проверьте, что статус диска изменился на «В сети», но на нём отсутствуют разделы и файловая система.

16. Из контекстного меню на не размеченном диске выберите «Создать простой том».

17. После открытия «Мастера создания простого тома» нажмите кнопку «Далее».

18. Укажите в соответствующем поле размер раздела, или оставьте без изменений значение «по умолчанию» (если необходимо использовать весь диск под один раздел).

19. Назначьте букву диска для нового раздела.

20. Выберите тип файловой системы и метку тома.

21. Нажмите кнопку «Готово» и убедитесь в завершении форматирования тома.

Важно! Во время форматирования может возникнуть окно с предложением отформатировать диск. Необходимо игнорировать этот запрос, закрыть окно и дождаться окончания форматирования.

22. Проверьте, что новый том находится в состоянии «Исправен».

23. Убедитесь, что новый том отображается среди дисков в «Проводнике».

Проверка доступности диска iSCSI для записи

24. Для проверки тома, перейдите к соответствующему диску в «Проводнике» и создайте, к примеру, текстовый файл, как на рисунке ниже:

25. Убедитесь, что при создании файла проблем не возникло – это означает, что новый том iSCSI подключен, отформатирован и работает исправно.

Эта статья была полезной?

Если вы настраиваете отказоустойчивый кластер Windows Server 2016 или вы строите кластер Hyper-V Windows Server 2016, вам понадобится общее хранилище для размещения файлов виртуальных машин, т.к. хранение данных и файлов на локальных дисках не очень хорошо с точки зрения отказоустойчивости кластера. Довольно популярным протоколом для доступа к сетевым хранилищам, который используется сегодня повсюду, является iSCSI (Internet Small Computer System), который позволяет передавать команды SCSI через обычную TCP/IP сеть и разработан для установления взаимодействия и управления системами хранения данных, серверами и клиентами. Давайте рассмотрим, как подключить общее хранилище iSCSI на Windows Server 2016.

Содержание:

• Как подключить iSCSI диск по сети в Windows Server 2016
• Инициализация iSCSI диска в консоли управления дисками Windows Server 2016

Как подключить iSCSI диск по сети в Windows Server 2016

В качестве iSCSI initiator в нашем случае будет использоваться наш сервер Windows Server 2016, а в качестве сетевого хранилища — виртуальное устройство FreeNAS, которое используется как iSCSI target. Необходимо проверить настройки брандмауэра, чтобы исключить все возможные проблемы с блокировкой портов и трафика между устройствами. Как правило, для связи, протокол iSCSI использует 860 и 3260 TCP-порты.

В Windows Server 2016 есть приложение «iSCSI initiator», открыть его можно перейдя в окно поиска и набрав «iSCSI initiator». Запустить приложение можно так же набрав iscsicpl.exe.

При первом запуске «iSCSI initiator» появится диалоговое окно с информацией о том, что служба Microsoft iSCSI не запущена. Если вы нажмете «Yes», то служба запустится и, в дальнейшем, будет запускаться автоматически.

После нажатия в диалоговом окне кнопки «Yes» запустится служба Microsoft iSCSI Initiator Service, это можно увидеть, открыв консоль управления службами (services.msc), а тип ее запуска изменился на «Automatic».

Теперь, когда у нас открыто диалоговое окно свойств iSCSI инициатора, мы можем указать IP-адрес нашего хранилища iSCSI Target. В нашем случае особых настроек для FreeNAS target не потребуется, поэтому нужно только указать его IP адрес и нажать на кнопку «Quick Connect». В результате вы автоматически подключитесь к iSCSI target.

Обратите внимание, что при нажатии кнопки «Quick Connect» можно увидеть статус подключения и target name, которая совпадает с настройками target в FreeNAS.

Затем вам нужно щелкнуть по вкладке «Volumes and Devices», чтобы настроить том iSCSI. Здесь также необходимо выбрать параметр «Auto Configure», после этого будут автоматически добавлены и настроены все доступные устройства.

Теперь можно увидеть, что iSCSI диск подключен.

Если необходимо поменять определенные параметры или значения в конфигурации подключения iSCSI, их можно настроить, перейдя на вкладку Configuration. К ним относятся учетные данные CHAP, настройки IPsec и т.д. Вы также можете формировать отчеты о подключенных объектах и устройствах, а также изменять имя инициатора на вкладке Configuration.

Инициализация iSCSI диска в консоли управления дисками Windows Server 2016

Нам осталось сделать ещё кое-что. Необходимо добавить дисковый раздел в Windows Server 2016 в консоли управления дисками (Disk Management), чтобы этот раздел мог использоваться в системе . Обратите внимание, что после повторного сканирования подключенных устройств хранения появился ещё один диск (с индексом Disk1). Изначально после добавления он находится в статусе «Offline».

Щелкните правой кнопкой мыши по новому тому с неразмеченной областью) и выберите пункт меню «Online». После этого диск станет активным.

Затем нам нужно инициализировать диск. Для этого снова щелкните правой кнопкой мыши и выберите пункт «Initialize Disk».

Далее в появившемся окне «Initialize disk» нужно выбрать таблицу разделов, MBR или GPT. Если вам нужна поддержка больших дисков (более 2 Тб), выберите пункт GPT.

Итак, мы добавили новый диск, который был отформатирован и теперь готов к работе.

Процесс добавления общего хранилища iSCSI в Windows Server 2016 очень прост. После того, как было организовано соединение между initiator и iSCSI- target, нам необходимо выполнить определенные настройки в графическом интерфейсе. Затем, нам остается добавить новый том в консоли управления дисками (Disk management) в Windows, после чего сетевое дисковое хранилище можно использовать.

iSCSI — протокол, который базируется на TCP/IP и разработан для установления взаимодействия и управления системами хранения данных, серверами и клиентами.

Процесс подключения:

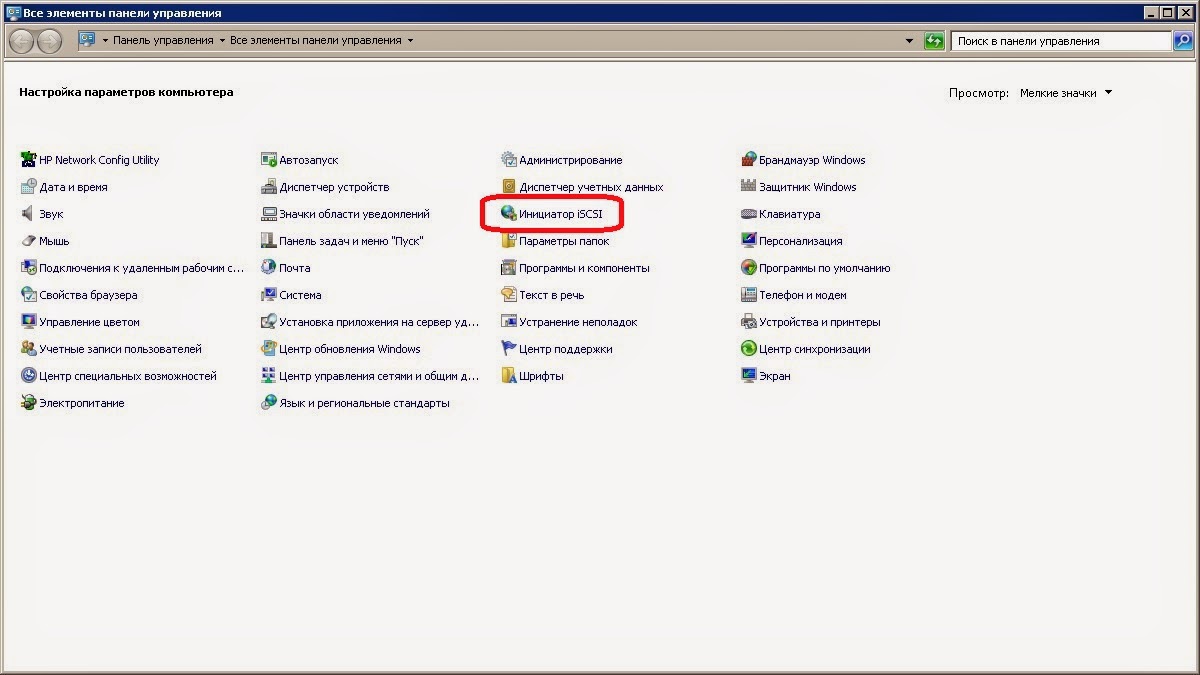

1. Открываем Панель управления и запускаем «Инициатор iSCSI» (Рис.1):

    Рис.1.

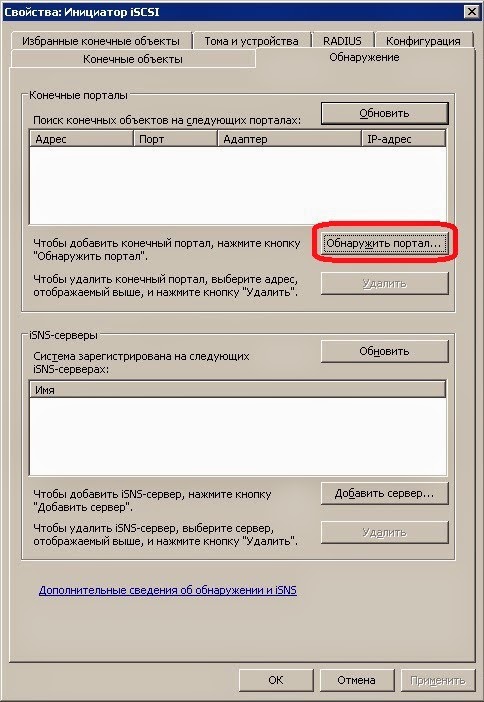

    2.  Переходим на вкладку «Обнаружение» и нажимаем кнопку «Обнаружить портал» (Рис.2):

                           Рис.2.

     3.  Вводим IP-адрес хранилища и нажимаем Ок (Рис.3):

                                Рис.3.

     4.  Далее на странице свойств инициатора переходим на вкладку «Конечные объекты» и нажимаем Подключить (Рис.4):

                           Рис.4.

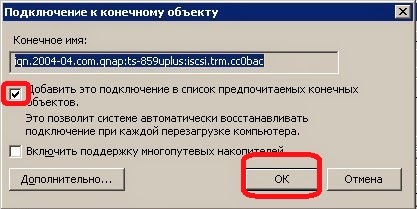

     5.  В окне «Подключение к конечному объекту» нажимаем Ок (Рис.5):

                                Рис.5.

     6.  Далее видим, что iSCSI Target подключен (Рис.6):

                          Рис.6.

    7.  Далее в консоли «Управление дисками» видим, что у нас появился новый диск. Далее можем распределить его по своему усмотрению (Рис.7):

    Рис.7.

Успехов!
