Что такое g shdsl роутер

Евгений Чепусов, Владимир Угрюмов

Новый стандарт на симметричную цифровую абонентскую линию G.shdsl способен занять лидирующее положение на рынке мультисервисного доступа.

К середине 90-х гг. операторами связи был накоплен достаточно большой опыт эксплуатации систем HDSL, и перед разработчиками телекоммуникационного оборудования встала задача создания новой системы xDSL, более полно отвечающей текущим потребностям рынка. Реализация асимметричного доступа на основе стандартизованных разновидностей технологии ADSL прочно завоевала свое место на рынке. Но вот спрос на системы симметричного доступа операторы могли удовлетворять лишь с помощью HDSL, поскольку из всех подобных систем только HDSL была хоть в какой-то мере стандартизована (ETR152). Стандартизация всех прочих систем даже и не стояла на повестке дня. Оборудование HDSL получило настолько широкое распространение, что операторы стали ощущать недостаток «меди». Еще одна головная боль операторов — несовместимость устройств многочисленных производителей. Не беда, если за последние десять лет появилось сто новых компаний, — беда, когда они прекращают выпускать оборудование. А такое возможно не только с мелкими компаниями, но и с крупными. Например, приобретя PairGain, ADC прекратила производство семейства HTU-E1. Что в этом случае делать оператору с уже имеющимися системами?

ПРИНЦИПЫ СТАНДАРТИЗАЦИИ

Сложившаяся ситуация не могла остаться без внимания производителей. В результате они договорились разработать стандартизованную систему симметричного доступа для передачи потоков Т-1/Е-1 по одной паре, дабы гарантировать взаимодействие оборудования различных поставщиков. В США данная технология получила название HDSL2, а соответствующий стандарт разрабатывался комитетом T1E1.4 ANSI с 1996 г. Спустя некоторое время началась работа над всемирным и европейским вариантом технологии. Основные требования к новой системе были сформулированы следующим образом:

• совместимость со всеми используемыми на сегодняшний день системами передачи;
• симметричная работа по одной витой паре со скоростью до 2,3 Мбит/с;
• та же длина регенерационного участка, что и для двухпарной технологии HDSL;
• использование физической линии того же качества, что и в двухпарной HDSL (по величине затухания, числу и длине параллельных отводов, величине переходных влияний, продольной асимметрии линии и др.);
• поддержка всего набора услуг, обеспечиваемых двухпарной HDSL;
• обеспечение столь же высокой отказоустойчивости, что и в случае двухпарной HDSL;
• снижение стоимости услуг по сравнению с двухпарной HDSL.

Поставленная задача оказалась весьма сложной прежде всего из-за резко выраженной неоднородности физических линий местной сети (наличия в пределах одной абонентской линии пар с жилами разного диаметра, а также сильных отражений в местах соединения кабелей с жилами разного диаметра). Кроме того, условия работы линий местной сети время от времени резко ухудшаются из-за наличия множества переходных влияний, величины которых постоянно изменяются, и учесть их довольно трудно. По сути создаваемая система передачи должна была работать на скорости, близкой к теоретическому пределу пропускной способности по Шэннону. Решение этой задачи стало возможным только с использованием новейших концепций формирования спектра и кодов с коррекцией ошибок. Именно из-за необходимости поиска новых подходов работа над стандартом заняла так много времени.

В итоге после нескольких лет работы комитет T1E1.4 ANSI предложил временный стандарт T1.418-2000 на первую версию технологии HDSL2 с поддержкой потоков Т-1 емкостью 1,544 Мбит/с по одной абонентской паре. Европейской версией технической спецификации (ETSI TS 101524) новой системы на 2,3 Мбит/с с поддержкой потока Е-1 занимался комитет TM6 ETSI. А совсем недавно, в феврале 2001 г., Международным союзом электросвязи (ITU-T) была утверждена первая версия международного стандарта G.921.2 (G.shdsl). Именно эта разновидность нового стандарта будет востребована в России.

СРАВНЕНИЕ G.SHDSL И HDSL

Создатели стандарта отмечают, что G.shdsl и HDSL2 не являются вторым поколением HDSL или заменой эксплуатирующихся систем HDSL с кодированием 2B1Q. Новый стандарт скорее можно считать дополнением к HDSL, поскольку он позволяет передавать первичный цифровой поток T-1/E-1 по одной паре. Кроме того, его реализации могут использоваться на линиях большой длины без применения промежуточных регенераторов. G.shdsl специально создавался как стандарт на системы передачи для мультисервисных сетей. Оборудование будет поддерживать протоколы E-1, PCM, IP, ATM.

Несмотря на то что HDSL2 и G.shdsl имеют много общих черт, выгодно отличающих их от других технологий, между ними имеются и существенные различия (см. Таблицу 1). Поскольку в российских сетях может использоваться только G.shdsl, далее мы будем рассматривать только этот стандарт.

Технология G.shdsl имеет несколько важных преимуществ по сравнению с HDSL с кодированием 2B1Q. Прежде всего, это лучшие характеристики (в отношении предельной длины линии и запаса по шумам) за счет применения более эффективного кода, механизма предварительного кодирования, более совершенных методов коррекции и улучшенных параметров аналогового интерфейса. Но новая технология еще и спектрально совместима с другими технологиями xDSL. Поскольку новая система использует более эффективный линейный код по сравнению с 2B1Q, то при любой скорости сигнал G.shdsl занимает более узкую полосу частот, чем соответствующий той же скорости сигнал 2B1Q. Поэтому создаваемые системой G.shdsl помехи для других систем xDSL имеют меньшую мощность по сравнению с помехами от HDSL с кодированием 2B1Q. Более того, спектральная плотность сигнала G.shdsl имеет такую форму, что он оказывается почти идеально спектрально совместим с сигналами ADSL. Результат поразителен — по сравнению с однопарным вариантом 2B1Q HDSL, G.shdsl позволяет повысить на 35-45% скорость передачи при той же дальности или увеличить дальность на 15-20% при той же скорости.

Для обеспечения работы по одной паре при передаче потока Е-1 полосу частот требуется расширить по сравнению с HDSL. Однако только расширение полосы с некоторым повышением мощности сигнала не может обеспечить требуемых характеристик, если на том же кабеле работают системы G.shdsl или другие системы xDSL (например, ADSL). Как известно, такое взаимное влияние однотипных систем на ближнем конце в соответствии с принятой терминологией называют Self NEXT. Повышение мощности сигнала при передаче приводит к увеличению мощности сигнала на приеме. Однако пропорционально возрастет не только величина Self NEXT, но и величина переходного влияния на ближнем конце на системы другого типа (например, HDSL или ADSL). Напомним, что это взаимовлияние на ближнем конце между работающими по одному кабелю системами разного типа обычно называют NEXT.

Как известно, в системах xDSL используются два способа передачи — с эхокомпенсацией и с частотным разделением сигналов противоположных направлений передачи (Frequency Division Multiplexing, FDM). При первом способе величина перекрываемого затухания ограничена Self NEXT. В противоположность методу эхокомпенсации метод FDM не подвержен ограничениям, связанным с переходным влиянием Self NEXT. Однако такой сигнал чувствителен к воздействию со стороны других систем (например, HDSL или ADSL) и, в свою очередь, может подавлять эти системы из-за более широкой занимаемой полосы частот. Поэтому передача с частотным разделением в некоторых случаях даже менее желательна, чем эхокомпенсация.

В связи с этим для систем G.shdsl был принят новый способ передачи OPTIS (Overlapped PAM Transmission with Interlocked Spectra). В основе этого способа лежит 16-уровневая амплитудно-импульсная модуляция (Pulse Amplitude Modulation, PAM), причем спектральная плотность сигналов для каждого из направлений передачи имеет при одинаковой скорости различную ширину и форму частотного спектра. Можно сказать, что в G.shdsl по существу используется комбинированный метод передачи, представляющий собой сочетание методов эхокомпенсации и частотного разделения сигналов.

Для обеспечения гарантированной работоспособности приложений реального времени стандарт G.shdsl ограничивает максимальную задержку данных в канале передачи (не более 500 мс). Наиболее популярными приложениями этого вида для G.shdsl являются передача голоса VoDSL во всех ее разновидностях (PCM — обычный цифровой канал телефонии, VoIP телефония — голос по IP, и VoATM — голос по ATM), а также видеоконференц-связь.

Система G.shdsl транспортирует сигналы E-1 между узлом доступа (он обычно расположен на местной АТС) и помещением пользователя. При необходимости на этом участке может быть установлен промежуточный регенератор. Если нужно увеличить скорость передачи, в G.shdsl предусмотрена возможность пересылки данных по двум парам одновременно.

Рисунок 1. Спектральная плотность сигналов G.shdsl.

На узле доступа модемы (LTU) располагаются в конструктиве мультиплексора доступа DSLAM, т. е. в отличие от пространственно разнесенных модемов пользователей (NTU) они находятся в непосредственной близости друг от друга. Поэтому в отличие от систем HDSL, где вследствие использования метода эхокомпенсации переходное влияние на ближнем конце NEXT является определяющим типом помех, в случае G.shdsl оно будет на практике проявляться только на узле доступа. При этом сигнал в нисходящем направлении передачи (от сети к пользователю) будет представлять основную помеху для сигнала восходящего направления на приеме от пользователя. Таким образом, при прочих равных условиях мощность переходных помех, действующих на модемы в DSLAM, больше мощности помех, которые влияют на работу модема пользователя. Именно поэтому сигналы нисходящего и восходящего потоков системы G.shdsl (см. Рисунок 1) имеют различную ширину и форму частотного спектра. Тем самым разработчики стандарта учли наихудший (из возможных на практике) случай применения модемов G.shdsl.

В диапазоне частот А (примерно до 200 кГц), где переходное влияние минимально, спектральные плотности (Power Signal Density, PSD) нисходящего (DownStream, D/S) и восходящего (UpStream, U/S) сигналов одинаковы. В диапазоне частот В (полоса частот 200-250 кГц) спектральная плотность нисходящего сигнала меньше спектральной плотности этого сигнала в диапазоне А в целях уменьшения переходного влияния NEXT на восходящий сигнал в этой области частот. Благодаря этому, переходные влияния NEXT в диапазонах частот А и В оказываются одинаковыми. В свою очередь, спектральная плотность сигнала восходящего потока в диапазоне частот В уменьшена по сравнению с аналогичным параметром этого сигнала в диапазоне А. Это позволило дополнительно улучшить отношение сигнал/шум в области частот В. Следует отметить, что уменьшение спектральной плотности восходящего сигнала в диапазоне В практически не ухудшает отношения сигнал/шум нисходящего сигнала на входе пользовательского модема по двум причинам: во-первых, полоса частот нисходящего сигнала расширена по сравнению с полосой частот восходящего сигнала, в результате чего первый оказывается менее чувствительным к переходному влиянию со стороны второго. Во-вторых, модемы пользователей пространственно разнесены, что также уменьшает уровень переходной помехи. В диапазоне частот С спектральная плотность нисходящего сигнала максимальна, поскольку восходящий сигнал в этой области практически равен нулю. Поэтому отношение сигнал/шум для нисходящего сигнала на входе модема пользователя оказывается высоким.

Рассматриваемая форма спектра сигнала G.shdsl оказывается оптимальной в том случае, когда все работающие по данному кабелю системы xDSL, также являются системами типа G.shdsl, т. е., когда определяющей помехой является переходная помеха Self NEXT. Однако она будет оптимальна и в том случае, когда в этом пучке кабеля вместе с системами G.shdsl работают системы ADSL, поскольку основной спектр восходящего сигнала G.shdsl расположен ниже частоты 250 кГц, между тем как основная мощность составляющих нисходящего потока ADSL приходится на более высокие частоты. Предварительные расчеты также показывают, что помехи от системы G.shdsl в нисходящем тракте системы ADSL (от сети к пользователю) меньше помех от работающей по двум парам системы HDSL и существенно меньше помех от работающей по одной паре на полной скорости (2,3 Мбит/с) системы HDSL с кодированием 2B1Q. Спектральная совместимость систем ADSL и G.shdsl позволяет оператору связи максимально задействовать инфраструктуру его местной телефонной сети, а также размещать станционные платы модемов обоих типов на одном мультиплексоре доступа DSLAM.

Заметим, что именно такая своеобразная форма спектров сигналов в области частот 200-250 кГц, когда спектральная плотность восходящего сигнала «поднята», а спектральная плотность нисходящего сигнала «утоплена» по сравнению с соседними частотами, и послужила причиной появления в названии этой достаточно экзотической системы определения interlocking.

Отмеченные свойства G.shdsl чрезвычайно важны для обеспечения устойчивой работы в условиях широкого внедрения технологий xDSL в будущем. Выполненные на основе используемых ранее шумовых моделей (в том числе и описанных в стандартах) результаты анализа устойчивости работы могут оказаться недостоверными. Таким образом, развертывая сегодня системы передачи, оператор связи не будет иметь гарантии, что те сохранят устойчивую работоспособность в будущем, когда по соседним парам будут работать другие системы.

ОЦЕНКА ШУМОВ

Шумовые модели, более точно отражающие современное состояние внедрения цифровых технологий передачи на абонентской сети, предложены международной инициативной организацией FSAN (Full Service Access Networks). С 1995 г. она занимается разработкой требований и поиском консенсуса между интересами операторов и различных производителей телекоммуникационного оборудования для построения мультисервисных сетей узкополосного и широкополосного абонентского доступа. Организацией FSAN были разработаны четыре оценочные модели шумов в зависимости от количества и состава эксплуатируемых в одном кабеле систем передачи (см. Таблицу 2). Расчеты по новым моделям достаточно сложны, но именно они могут дать представление о реальной работоспособности технологий xDSL на этапе массового развертывания цифрового абонентского доступа. С учетом сказанного, к результатам оценки устойчивости работы стоит подходить с большой осторожностью, если для них использованы хоть и предусмотренные стандартами, но морально устаревшие шумовые модели.

Для того чтобы увидеть степень различия результатов, полученных по старым и новым моделям оценки, мы приводим данные, опубликованные компанией Schmid Telecom в своей презентации, посвященной началу выпуска семейства Watson 5 на базе технологии G.shdsl (см. Таблицу 3). Поскольку в производимом этой компанией оборудовании реализованы почти все основные разновидности технологий xDSL, то вывод весьма нагляден. Везде, где значения запаса по шумам имеют отрицательную величину, рассматриваемое оборудование не будет работать в заданных шумовой моделью ситуации. Выигрыш, который G.shdsl дает по сравнению с другими технологиями, очевиден. Мы хотели бы привлечь внимание читателей к существенным расхождениям результатов, полученных по новым моделям FSAN и старой, общепринятой методике оценки по ETSI. Конечно, результаты оценки оборудования других производителей могут отличаться от представленных Schmid Telecom, но, учитывая высокое качество модемов Watson, отличия будут скорее всего несущественными.

СОВМЕСТИМОСТЬ ОБОРУДОВАНИЯ

Еще один сильный момент G.shdsl — обеспечение взаимной совместимости оборудования различных производителей. Для этого в G.shdsl был включен стандарт G.hs.bis (G.844.1), где описывается процедура инициализации соединения. Предусмотрено два варианта процедуры. В первом случае оборудование LTU (установленное на АТС) диктует NTU (оборудованию клиента) параметры соединения, во втором — оба устройства «договариваются» о скорости передачи с учетом состояния линии. Учитывая неизвестные начальные условия, во время инициализации для гарантированного установления соединения обмен данными осуществляется с низкой скоростью, а передача — с использованием одного из классических методов модуляции (DPSK).

Кроме задания скорости, G.hs описывает и порядок выбора протокола в процессе установления соединения. Чтобы обеспечить совместимость со всеми используемыми на сегодня сервисами, формирователь кадров модема G.shdsl должен реализовать возможность работы с такими протоколами, как E-1, ATM, IP, PCM, ISDN. За счет оптимального выбора протокола во время инициализации в G.shdsl удается дополнительно снизить задержки в канале передачи. Например, для IP-трафика вводится соответствующий протокол, что позволяет отказаться от передачи избыточной информации по сравнению с IP-пакетами, инкапсулированными в ячейки ATM. А для передачи цифровых телефонных каналов в формате ИКМ непосредственно выделяется часть полосы канала DSL.

ПОТЕНЦИАЛЬНЫЙ РЫНОК

Важность симметричных возможностей G.shdsl для голосовых приложений трудно переоценить. Корпоративный сектор является лакомой частью рынка для операторов связи. И именно он нуждается в симметричном доступе — голосовые каналы, удаленный доступ к сети предприятия, серверы Web и масса других приложений требуют передачи одинаковых по объему потоков в обе стороны. Поэтому технология ADSL, прежде всего ориентированная на подключения абонентов жилого сектора, из-за низкой скорости восходящего потока не может удовлетворить все потребности широкополосного доступа. Большинство экспертов сходятся во мнении, что G.shdsl займет лидирующее положение на рынке систем интегрального доступа по оказанию услуг телефонии и передачи данных корпоративным пользователям.

Итак, новая технология находится в начале своего пути. На момент выхода статьи соответствующее оборудование наверняка уже появится в России. В последнее время технологии в области телекоммуникаций меняются так быстро, что операторам бывает трудно уследить за всеми новшествами. Хочется надеяться, что судьба G.shdsl будет удачной, и ей уготована долгая жизнь.

См. также:

• Бизнес модель DSL доступа
• ВОЛС
• Стандарт WiFi 802.11 ac: революция или эволюция?

Технологии
сверхбыстродействующих цифровых
абонентских линий SHDSL (англ. Single-pair
High-speed DSL) и G.shdsl утвержденные ITU G.991.2 —
одна из технологий цифровой абонентской
линии, обеспечивает симметричную
дуплексную передачу данных по паре
медных проводников. Основные идеи взяты
из технологии HDSL2.

По
стандарту технология SHDSL обеспечивает
симметричную дуплексную передачу данных
со скоростями от 192 кбит/с до 2.3 Mбит/c (с
шагом в 8 Кбит/с) по одной паре проводов,
соответственно от 384 кбит/c до 4,6 Mбит/c
по двум парам.

При
использовании методов кодирования
TC-PAM 128, стало возможным повысить скорость
передачи до 15,2 Мбит/сек по одной паре и
до 30,4 Мбит/сек по двум парам соответственно.

В 1998
году в ITU-T началась работа над всемирным
стандартом G.shdsl (стандарт G.991.2 утвержден
в феврале 2001 г.), европейской версией
этого стандарта занимается и ETSI (сейчас
он оформлен в виде спецификации TS 101524)
[35].

В основу
технологии G.shdsl были положены основные
идеи HDSL2, получившие дальнейшее развитие.
Была поставлена задача, используя
способы линейного кодирования и
технологию модуляции HDSL2, снизить
взаимное влияние на соседние линии ADSL
при скоростях передачи выше 784 Кбит/с
[35].

Поскольку
новая система использует более эффективный
линейный код по сравнению с 2B1Q, то при
любой скорости сигнал G.shdsl занимает
более узкую полосу частот, чем
соответствующий той же скорости сигнал
2B1Q. Поэтому помехи от систем G.shdsl на
другие системы xDSL имеют меньшую мощность
по сравнению с помехами, создаваемыми
HDSL типа 2B1Q. Более того, спектральная
плотность сигнала G.shdsl имеет такую
форму, которая обеспечивает его почти
идеальную спектральную совместимость
с сигналами ADSL [35].

Есть и
другие достоинства G.shdsl. По сравнению
с двух парными вариантами, однопарные
варианты обеспечивают существенный
выигрыш по аппаратным затратам и,
соответственно, надежности изделия.
Ресурс снижения стоимости составляет
до 30% для модемов и до 40% для регенераторов
— ведь каждая из пар требует
приемопередатчика HDSL, линейных цепей,
элементов защиты и т.п. [35].

Таблица
14.8 – Сравнительный анализ характеристик
технологий симметричного доступа НDSL
и G.shdsl по данным работы [60]

Система передачи	Тип модуляции	Скорость передачи, Кбит/с	Количество пар (d = 0,4 мм)	Длина линии, км
HDSL	2B1Q	784	3	3
HDSL	2B1Q/CAP	1168	2	2,5
HDSL	2B1Q/CAP	2320	1	2
G.SHDSL	TC-PAM	2320	1	2
G.SHDSL	TC-PAM	192	1	6
G.SHDSL	TC-PAM	4624	2	2
G.SHDSL	TC-PAM	384	2	6

В целях
поддержки клиентов различного уровня,
в G.shdsl предусмотрена возможность выбора
скорости в диапазоне 192 Кбит/с — 2320
Кбит/с с шагом 8 Кбит/с. Уменьшая скорость,
можно добиться увеличения дальности в
тех случаях, когда установка регенераторов
невозможна. Так, если при максимальной
скорости рабочая дальность составляет
около 2 км (для провода 0,4 мм), то при
минимальной — свыше 6 км (рис. 14.25).

Рисунок
14.25 — Возможности систем передачи G.shdsl

В
технологии G.shdsl, так же предусмотрена
возможность использования для передачи
данных одновременно двух пар, что
позволяет увеличить предельную скорость
передачи до 4624 Кбит/с. Но, главное, можно
удвоить максимальную скорость, которую
удается получить на реальном кабеле,
по которому подключен абонент [35].

Для
обеспечения взаимной совместимости
оборудования различных производителей
в стандарт G.shdsl был инкорпорирован
стандарт G.hsbis (G.844.1), описывающий процедуру
инициализации соединения. Предусмотрено
два варианта процедуры:

1.
оборудование LTU (установленное на АТС)
диктует параметры соединения NTU
(оборудованию клиента),

2. оба
устройства «договариваются» о скорости
передачи с учетом состояния линии.

Учитывая
неизвестные начальные условия, при
обмене данными во время инициализации
для гарантированного установления
соединения применяется низкая скорость
передачи и один из классических методов
модуляции DPSK.

Кроме
установки скорости, стандарт G.shdsl
описывает и порядок выбора протокола
в процессе установки соединения. Чтобы
обеспечить совместимость со всеми
используемыми на сегодня сервисами.
G.shdsl модем должен реализовать возможность
работы с такими протоколами, как E1, ATM,
IP, PCM, ISDN. Для обеспечения гарантированной
работоспособности приложений реального
времени, стандартом G.shdsl ограничена
максимальная задержка данных в канале
передачи (не более 500 мс). Наиболее
используемыми приложениями этого вида
для G.shdsl являются передача голоса VoDSL
во всех ее разновидностях (PCM — обычный
цифровой канал телефонии, VoIP — голос
через IP и VoATM- голос через ATM) и
видеоконференцсвязь [35].

За счет
оптимального выбора протокола во время
инициализации в G.shdsl удается дополнительно
снизить задержки в канале передачи.
Например, для IP трафика устанавливается
соответствующий протокол, что позволяет
отказаться от передачи избыточной
информации, по сравнению с IP пакетами,
инкапсулированными в ATM ячейки. А для
передачи цифровых телефонных каналов
в формате ИКМ непосредственно выделяется
часть полосы DSL канала [35].

Стоит
отметить, что упомянутые выше передача
голоса и видеоконференцсвязь требуют
передачи симметричных потоков данных
в обе стороны. Симметричная передача
необходима и для подключения локальных
сетей корпоративных пользователей,
которые используют удаленный доступ к
серверам с информацией. Поэтому, в
отличие от других высокоскоростных
технологий (ADSL и VDSL), G.shdsl как нельзя
лучше подходит для организации последней
мили. Так, при максимальной скорости
она обеспечивает передачу 36 стандартных
голосовых каналов. Тогда как ADSL, где
ограничивающим фактором является низкая
скорость передачи от абонента к сети
(640 Кбит/с), позволяет организовать лишь
9 голосовых каналов, не оставляя места
для передачи данных [35].

Еще одна
задача, которая успешно решена в G.shdsl —
снижение энергопотребления. Поскольку
для дистанционного питания используется
одна пара, важность этой задачи трудно
переоценить. Еще одна положительная
сторона — снижение рассеиваемой мощности
— открывает путь к созданию высоко
интегрированного станционного
оборудования [35].

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Популярная сегодня технология ADSL обладает особенностями, которые могут ограничить ее применение в некоторых задачах. Речь идет об асимметричности скоростных характеристик получаемой линии – скорость со стороны абонента на передачу существенно ниже скорости приема данных. Кроме того, не стоит забывать и о том, что прямая связь между ADSL-модемами чаще всего невозможна – с другой стороны линии должен быть установлен ADSL-коммутатор на 8 и более портов.

Например, для первой версии ADSL максимальные параметры составляют соответственно один и восемь Мбит/с. Эта ситуация вполне допустима для домашнего применения, поскольку потребление в этом случае обычно сильно перевешивает. Однако для связи двух офисов или других бизнес-применений это может не подходить. Здесь на помощь приходит другой представитель семейства DSL – протокол SHDSL. Первая версия данной технологии смогла предложить для работы по одной медной паре скорость около 2 Мбит/с в каждом направлении. Еще одним преимуществом в данном случае является возможность использования одинакового оборудования на обоих концах линии. Отметим, что линия должна быть именно выделенной: SHDSL-стандартами не предусмотрена одновременная передача по одной линии и данных, и телефонии.

Несмотря на то, что сегодня SHDSL-устройства продолжают оставаться востребованными, большой интерес вызывает оборудование для обновленного протокола. Основным преимуществом версии G.SHDSL.bis является работа на скорости до 5,67 Мбит/с по одной паре. По данным компании ZyXEL, эта скорость может поддерживаться на расстояниях более двух километров. В целом более высокая по сравнению с SHDSL производительность обеспечивается на дальности до четырех километров.

Одним из представителей данного типа оборудования является рассматриваемый в этом материале модем ZyXEL P-791R v2. Его особенности включают в себя: два режима работы – маршрутизатор или мост, поддержка нескольких IP-адресов на порту LAN, встроенные возможности по фильтрации пакетов IP и Ethernet, резервирование линии через другой маршрутизатор в сети или по коммутируемому соединению.

Устройство может быть использовано для решения задачи организации симметричного высокоскоростного канала связи. Например, связи двух офисов компании по одной медной паре или подключения локальной сети к Интернет. В первом случае можно использовать или собственную медную пару или арендовать ее у оператора связи. Если же речь идет о подключении к Интернет, то и пара и порт на коммутаторе предоставляются компанией-провайдером. Для второго варианта может быть полезна поддержка роутером PPPoE. Для специальных применений, связанных с виртуальными локальными сетями, пригодится возможность прозрачной работы с протоколом 802.1q. Сочетание высокой скорости и симметричного канала может быть полезно для задач IP-телефонии и видеоконференцсвязи. Отметим, что маршрутизатор P-791R v2 можно использовать в паре с другим P-791R v2, в связке с более функциональной моделью P-793H (поддерживающей одновременное подключение двух клиентов SHDSL.bis, например, для организации подключения к центральному офису двух филиалов), а также с коммутатором SHDSL.bis (например, IES-1000).

Работа через провайдера

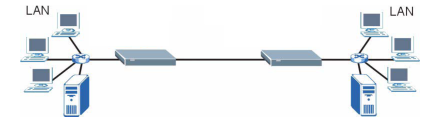

Прямое подключение двух устройств

Комплект поставки состоит из роутера, блока питания (AC 9V 1A), патчкорда, телефонного кабеля, консольного кабеля, адаптера для подключения модема, краткого печатного руководства и компактдиска с документами.

Отметим очень подробное описание в файле на диске, оно содержит почти 400 страниц и полностью переведено на русский язык. Кроме того, есть и дополнительный документ еще на сто страниц, в котором объясняются многие технические вопросы о работе маршрутизатора.

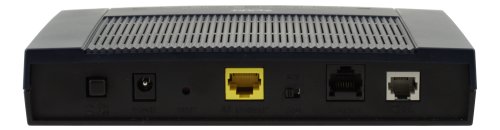

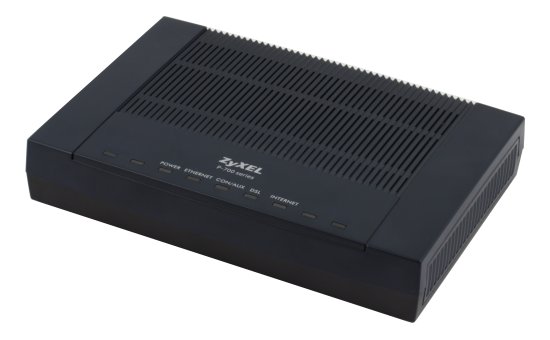

Устройство выполнено в строгом темно синем корпусе, аналогичным первым моделям серии P-660. На лицевой стороне расположены пять индикаторов – питание, Ethernet, CON/AUX, DSL и Интернет. Все разъемы находятся на задней панели. Здесь можно найти – разъем питания с механическим выключателем, кнопку сброса к заводским настройкам, разъем Ethernet, порт CON/AUX с переключателем режима, порт DSL. Упомянутый последовательный порт используется для консольного подключения для настройки и мониторинга работы роутера, а также для подключения стандартного внешнего RS-232 модема для организации резервного канала. Остальные разъемы имеют очевидное предназначение.

Аппаратной базой роутера служит многофункциональный процессор Trendchip TC3162P2, а DSL-часть выполнена на Infineon SOCRATES. Отметим, что все микросхемы в устройстве не используют радиаторов и нагреваются при работе не сильно. В качестве операционной системы используется надежная и проверенная временем ZyNOS.

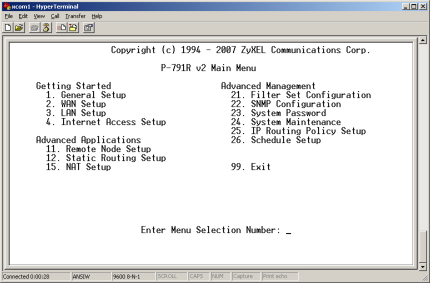

Кроме обычной настройки через Web-браузер, можно использовать консольное подключение к последовательному порту компьютера. Интерфейс в целом аналогичен другим продуктам ZyXEL. Интересно, что предусмотрен доступ к странице состояния устройства не администраторам по отдельному паролю. Это может быть полезно для удаленной диагностики проблем связи. Дополнительно можно использовать протоколы FTP и SNMP для обновления прошивки и мониторинга соответственно.

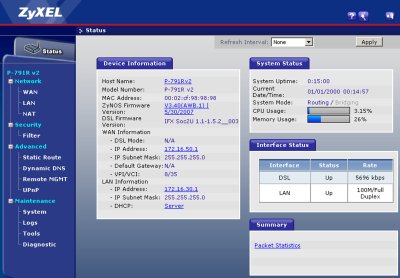

Если вы хоть раз настраивали домашний роутер, то и настройка P-791R v2 не вызовет никаких проблем. Единственным новым пунктом будет настройка SHDL-линка, поскольку для организации собственной линии из двух модемов придумывать параметры придется самим. Впрочем, никаких сложностей это не вызывает. Нужно только не забыть, что одно из устройств на линии должно работать в качестве сервера, а второе – клиента. На стороне сервера можно установить максимальные скорости приема-передачи данных и включить автоматическую их регулировку в зависимости от качества линии.

Как и у привычного ADSL, здесь можно настроить до семи дополнительных виртуальных каналов (PVC) через физическое SHDSL-соединение. Настройки резервирования включают в себя выбор критерия работы канала (DSL-линк или доступность определенных хостов), указание адреса второго шлюза для перенаправления трафика и настройку модема.

Меню LAN позволяет настроить IP-адрес устройства и два IP-alias, DHCP-сервер (включая резервирование адресов постоянным клиентам), работу протоколов RIP и Multicast. Для доступа клиентов к сети можно использовать технологию NAT или отключить ее и работать в режиме роутера без трансляции сетевых адресов. NAT поддерживает режимы SUA и Full Feature, трансляцию портов и SIP ALG. Через Web-интерфейс можно настроить блокировки некоторых видов трафика из WAN в LAN. Консольный вариант управления (через последовательный порт или telnet) позволяет настроить пакетные фильтры и является более функциональным в этом плане. Дополнительные настройки включают в себя установку статических маршрутов, работу с DynDNS, ограничение доступа к интерфейсам управления, активацию UPnP. Служебные функции обычны для данного класса устройств: обновление прошивки, сохранение и загрузка конфигураций, установка имени системы, настройка часов (поддерживается синхронизация через Интернет), просмотр логов (возможно использование сервера syslog и отправка на e-mail), диагностика DSL-линии.

В целом это все представляет собой минимальный и достаточный вариант для большинства применений. Дополнительные возможности настройки имеются в случае использования консольного интерфейса.

Поскольку действительно длинной линии в нашем распоряжении не было, мы проверили скорость работы двух роутеров на отрезке витой пары длинной около ста метров. Настройка модемов заключалась в установке IP-адресов для внутренней сети и WAN-интерфейса, а также выборе кто будет сервером, а кто клиентом. Для SHDSL использовались параметры по-умолчанию. Для упрощения настройки маршрутизации мы использовали устройства в режиме роутеров (без NAT) и активировали протокол RIP на всех интерфейсах. Тестирование проводилось по нашей стандартной методике. В случае пакетов максимального размера мы получили скорость 4,8 Мбит/с для передачи данных в одном направлении. Если же работать в полнодуплексном режиме, то скорость составила 4,6 Мбит/с в одном направлении и 4,0 в другом. Разница видимо вызвана отличием конфигураций использованных в тестировании компьютеров и в особенности их сетевых карт (аналогичный эффект мы получили и в других тестированиях). При уменьшении размера пакетов пиковая производительность закономерно снижается, в частности если пакеты имеют размер 512 байт, то мы получаем около 1 Мбит/с во всех режимах. Сравнение с ранее протестированными ADSL-устройствами показывает, что скорость на передачу у G.SHDSL.bis в случае больших пакетов более чем в четыре раза выше, а для пакетов меньшего размера – в два раза. Если же говорить о суммарной производительности в полнодуплексном режиме, то получаем преимущество в два раза даже перед современными ADSL2/2+. Отметим, правда, что данные цифры получены в синтетических тестах и в реальности скорости могут отличаться от приведенных.

Как показало наше тестирование, технология SHDSL действительно имеет определенные преимущества перед ADSL, которые могут быть важны для некоторых классов бизнес-применений. Рассмотренный в статье маршрутизатор ZyXEL P-791R v2 успешно реализует возможности стандарта G.SHDSL.bis и обладает многими полезными функциями. Это позволяет рекомендовать его для организации высокоскоростного симметричного канала связи по одной медной паре, в том числе и для решений с повышенной надежностью.

Стоимость модели в московской рознице на момент написания статьи составляла около 6500 рублей.

Реальное развертывание решений G.shdsl, фактически, только началось, однако компании-производители давно обратили внимание на новый стандарт и представили ряд усовершенствованных устройств на базе этой технологии.

Принятый Международным союзом электросвязи (ITU) в феврале прошлого года, стандарт G.shdsl обеспечивает большую скорость и дальность передачи данных по медной паре по сравнению с другими технологиями xDSL, а также лучшую совместимость оборудования. Технология симметричных абонентских цифровых линий G.shdsl (SHDSL), о которой подробно рассказывалось в первой части обзора (см. статью С. Орлова «На пути к G.shdsl» в предыдущем номере «Журнала сетевых решений/LAN»), может сделать DSL привлекательным вариантом не только для малых предприятий, но и для более крупных компаний, а в потребительском секторе — укрепить позиции DSL в конкурентной борьбе с технологией доступа по сетям кабельного ТВ.

Рынок xDSL становится ключевым в решении задачи «последней мили» и при организации широкополосного доступа к Internet частных и корпоративных пользователей. По данным PIELLE Consulting, за первые шесть месяцев этого года общее число абонентов DSL выросло в мире на 6,8 млн и составило около 26 млн, а к 2005 г. может достичь 200 млн. Превосходя по многим параметрам другие высокоскоростные технологии xDSL, SHDSL хорошо подходит для организации «последней мили» и является наиболее интересным вариантом xDSL для корпоративного сектора. Новый стандарт G.shdsl позволяет компаниям организовать симметричный высокоскоростной доступ (до 2,3 Мбит/с) к своим филиалам по обычной телефонной линии или удаленный доступ пользователей к корпоративным серверам, помогает решить задачу объединения локальных сетей и территориально разнесенных служб, например основного офиса и склада, филиалов банка и т. д.

ПОДДЕРЖКА SHDSL В ОБОРУДОВАНИИ ПРОИЗВОДИТЕЛЕЙ

Некоторые из производителей начали осваивать SHDSL еще до принятия стандарта, дополнив поддержкой SHDSL существующие продукты (модемы, регенераторы, коммутаторы, маршрутизаторы, мультиплексоры и интегрированные устройства доступа) или представив новые модели. С появлением же стандарта поставщики могут обоснованно гарантировать совместимость своего оборудования по протоколам G.shdsl и G.hs.bis, а заказчики — приобретать оборудование разных производителей или менять поставщика. Новое поколение устройств DSL реализует ряд дополнительных функций по поддержке сервисов. Многие производители выпускают настоящие платформы DSL. Оборудование SHDSL предназначено, в основном, для корпоративных заказчиков: операторов, предоставляющих услуги доступа SHDSL, и компаний, применяющих устройства SHDSL в корпоративных сетях.

В последние годы популярность решений xDSL «корпоративного класса» заметно выросла, а выбор продуктов стал более разнообразным по стоимости и функциональности. Пока доля устройств SHDSL в общем парке оборудования xDSL мала и составляет, по разным оценкам, от 3 до 10%, однако достоинства технологии SHDSL позволяют специалистам надеяться, что уже к 2005 г. она сумеет завоевать рынок. По прогнозам аналитиков компании Frost&Sullivan, рост спроса на высокоскоростной доступ к Internet будет стимулировать и увеличение доходов от продаж оборудования xDSL с 4,8 млрд долларов в 2000 г. до 10,4 млрд в 2007 г.

Большинство производителей оборудования xDSL уже дополнили свои устройства поддержкой SHDSL. Некоторые из вендоров, например компания ADC Telecommunications, считают поддержку технологии SHDSL в своих нынешних и будущих продуктах одним из основных направлений (см. статью П. Иванова «Ставка на G.shdsl» в журнале «Сети», №15 за 2002 г.); другие нацелены на предоставление заказчикам более полного спектра решений xDSL; третьи занимают выжидательную позицию, предпочитая привычный рынок устройств ADSL и другие популярные технологии xDSL.

По сравнению с предыдущими технологиями симметричной передачи данных, оборудование SHDSL стоит для конечного пользователя на 20—25% дороже, однако, учитывая тенденцию к снижению цен и преимущества нового стандарта, оно становится все более популярным у операторов связи, поставщиков услуг и корпоративных заказчиков.

Для пользователя выбор оборудования CPE не всегда отличается разнообразием. Провайдеры обычно предлагают SHDSL как услугу и «постоянно рекомендуют» клиентам вполне определенные модели абонентского оборудования. Одним из самых распространенных типов абонентских устройств SHDSL являются модемы.

МОДЕМЫ И МАРШРУТИЗАТОРЫ

Ведущие производители телекоммуникационного оборудования выпускают широкую номенклатуру модемов SHDSL, активно осваивая этот рынок. Операторам связи такие модемы позволяют предоставлять услуги передачи голоса и данных по существующим медным кабельным линиям большой протяженности, а корпоративным пользователям — достаточно просто и экономично строить свои сети. Они обеспечивают симметричную передачу данных со скоростями до 2,3 Мбит/с (в зависимости от расстояния и качества медных пар) с улучшенным соотношением дальности и скорости передачи. За счет автоматической настройки устройства под параметры линии пользователи получают максимально достижимую в имеющихся условиях скорость.

Рисунок 1. Применение модемов SHDSL в конфигурации с подключением к DSLAM.

Модемы с поддержкой SHDSL и линейным кодом TC-PAM 16 можно применять как устройства доступа — для построения высокоскоростных участков «последней мили», подключения корпоративных и частных пользователей к Internet или корпоративной сети. Они используются для создания территориально распределенных сетей, объединения подсетей компаний и взаимодействия филиалов при удалении на 2—6 км (в учебных заведениях, госпиталях, в государственных и коммунальных учреждениях). В последнем случае обычно выбираются конфигурации с подключением модема к концентратору доступа DSL DSLAM (DSL Acess Multiplexer) (см. Рисунок 1) или «точка-точка», когда два модема связаны одной или двумя медными парами (для увеличения скорости или дальности передачи) непосредственно друг с другом (см. Рисунок 2). При соблюдении требований стандарта G.shdsl модемы могут работать с DSLAM и модемами других производителей.

Рисунок 2. Применение модемов SHDSL в конфигурации «точка-точка» для организации взаимодействия локальных сетей офисов компаний.

Модемы SHDSL пригодятся для расширения волоконно-оптических сетей или создания единой сетевой инфраструктуры, связывающей несколько зданий. Это экономичный способ развертывания таких приложений, как видеоконференции, удаленная обработка изображений, системы видеонаблюдения, дистанционное обучение, электронная коммерция и приложения мультимедиа. Технология SHDSL может быть выгодным решением для интеграции голоса и данных. Хотя в отличие от ADSL в SHDSL голосовой канал не сохраняется, для передачи голоса можно воспользоваться технологией VoDSL.

Большинство модемов SHDSL имеет интерфейс Ethernet 10/100BaseT для соединения с локальной сетью офиса, встроенный концентратор на несколько портов, реализует функции моста или маршрутизатора (см. Рисунок 2), поддерживает передачу АТМ поверх SHDSL или VoDSL, приоритеты трафика, предусматривает встроенный сервер DHCP и DNS. Благодаря поддержке протокола трансляции сетевых адресов (NAT), сетевой адрес можно прозрачно присваивать клиенту на время сеанса, экономя на оплате выделенных IP-адресов при доступе в Internet. При наличии встроенного маршрутизатора установка дополнительных маршрутизирующих устройств не требуется, и в результате объединение локальных сетей становится более приемлемым по цене решением.

Многие модемы SHDSL оснащаются интерфейсами E1 и нередко служат для объединения учрежденческих АТС. Передача потока Е1 с помощью SHDSL используется также для соединения базовых станций сотовой связи. Наличие у многих модемов SHDSL последовательных цифровых интерфейсов позволяет применять их совместно с оборудованием других производителей для построения как сетей передачи данных, так и телефонных сетей.

Эксплуатацию устройств SHDSL упрощает наличие функции диагностики и самотестирования, поэтому важно, чтобы для настройки конфигурации модема предусматривались не только переключатели и светодиодные индикаторы, но и десяток-другой тестовых функций. Ручная или автоматическая подстройка скорости и параметров соединения в соответствии с характеристиками линии облегчает инсталляцию устройства. Не лишними будут возможность удаленной загрузки ПО и различные варианты организации управления. Как правило, управление модемами осуществляется локально или дистанционно в режимах командной строки, экранного меню и по протоколу SMNP.

Некоторые производители абонентского оборудования SHDLS предпочитают именовать свои продукты не модемами, а мостами/маршрутизаторами, подчеркивая именно эту функцию. Мост — «низкоинтеллектуальное» устройство с входным портом Ethernet и выходным портом SHDSL. Такие устройства используются при подключении сетей, где уже есть средства маршрутизации и защиты трафика. Маршрутизаторы SHDSL, по существу, представляют собой обычные сетевые маршрутизаторы с платами SHDSL. В этом случае отпадает необходимость соединения модема с маршрутизатором локальной сети. Многие производители снабжают свои маршрутизаторы функциями межсетевого экрана с поддержкой VPN.

Предпочтительным абонентским оборудованием DSL считаются именно маршрутизаторы, хотя иногда все остальное уже есть, и нужен лишь мост с сетью DSL. Крупные производители выпускают предназначенные для узлов связи варианты модемов для установки в стойках с высокой плотностью аппаратуры. С помощью модема SHDSL в комплексе с DSLAM (DSL Access Multiplexer) или коммутатором DSL провайдеры могут расширить зоны обслуживания клиентов по сравнению с существующими системами DSL.

В таких устройствах SHDSL, как модемы и IAD, широко применяется технология ATM, что обеспечивает эффективное использование пропускной способности каналов и высокое качество связи. Она позволяет передавать голос (VoATM) и трафик Ethernet в ячейках АТМ. При этом ячейки ATM передаются поверх физического уровня G.shdsl (протокол ATM over SHDSL). Коммутатор, оснащенный этим протоколом, обеспечивает высокое качество обслуживания и гибкое управление трафиком с выделением пропускной способности для передачи голоса, видео, данных, конференц-связи или других приложений.

Согласно оценке Владлена Ионова, начальника отдела маркетинга продукции «Корпорации ЮНИ», российский рынок модемов SHDSL за последние полгода вырос с 1 до 10% от объема рынка модемов предыдущих поколений. Хотя до показателей продаж привычных моделей ему еще далеко, на эти устройства существует постоянный, устойчивый спрос. Их приобретают заказчики, поверившие в новую технологию и нуждающиеся в предоставляемых ею возможностях. Зарубежные эксперты полагают, что уже в следующем году спрос на модемы SHDSL и HDSL будет одинаковым, в 2004 г. соотношение будет 2/1 в пользу SHDSL, а в 2005 г. технология SHDSL оставит далеко позади HDSL (см. Рисунок 3). Хотя российский рынок модемов SHDSL находится пока в стадии формирования, свою продукцию здесь предлагает целый ряд зарубежных и российских производителей.

Рисунок 3. Соотношение использования технологии SHDSL и HDSL (по прогнозам Alcatel).

Первым устройством компании ADC с поддержкой G.shdsl стал модем MM701G, предназначенный для конечных пользователей, малых и средних компаний. Устройство реализует развитые возможности управления, мониторинга и диагностики. Модем оснащен модулем SHDSL для подключения к медной паре и портом Ethernet 10BaseT для соединения с локальными сетями, может работать в режиме моста (на уровне MAC) или маршрутизатора. Он поддерживает протоколы Spanning Tree, преобразование IP-адресов (NAT) и статическую маршрутизацию, протоколы PPP over ATM и PPP over Ethernet, QoS, DNS, реализует функции локального сервера DHCP и клиента DHCP. При работе модема с DSLAM используется протокол ATM over SHDSL. Инкапсуляция трафика локальной сети в ячейки АТМ позволяет, в частности, передавать мультисервисный трафик с различными классами обслуживания. Web-интерфейс Easy Session автоматизирует задачи установки и настройки модема и параметров соединения (включая защищенные соединения VPN).

Рисунок 4. Модем MM701G компании ADC.

Модем MM701G (см. Рисунок 4) примерно на 20% дороже популярного SDSL-модема MM300s того же производителя, однако у таких модемов на 10% выше скорость передачи данных и на 10—15% увеличена поддерживаемая длина линии.

ADC предлагает также оборудование серии Campus-RS, включающее в себя центральную платформу-концентратор Campus-RS Star и удаленные устройства доступа (модемы) для различной скорости связи и протяженности линий. В планах компании — выпуск модулей Campus-RS с поддержкой SHDSL. Модемы серии ADC WorldDSL G.S (ETU и UTU 911, 912, 914) для двухпроводных соединений SHDSL позволяют операторам глобальных сетей реализовать услуги передачи данных, голоса и высокоскоростного доступа к Internet.

В настоящее время процесс сертификации новых модемов ADC в России уже завершен. В ближайшее время ADC намерена наряду со следующими версиями модемов для территориального использования выпустить модем MM702G для передачи трафика по четырехпроводной линии со скоростью до 4,6 Мбит/с.

Рисунок 5. Модем ZyXEL Prestige 782M EE.

С модемом ADC MM702G конкурирует модель 782 компании ZyXEL Communications (см. Рисунок 5), объединяющая в себе модем SHDSL, мост/маршрутизатор и межсетевой экран. Модем ZyXEL 782 поддерживает протокол ATM over SHDSL, имеет интерфейс Ethernet 10/100BaseTX, а подключение к удаленной сети или Internet осуществляется по двухпроводной выделенной линии, связывающей устройство с коммутатором или модемом SHDSL. Модификация M (Prestige 782M EE) реализует функции моста, локального сервера DHCP, а модификация R поддерживает маршрутизацию пакетов IP/IPX. Модем способен выполнять функции NAT и имеет встроенный межсетевой экран. Модель Prestige 724V EE отличается интерфейсом V.35/X.21. Такие модемы нужны для постепенного обновления сетевой инфраструктуры и защиты инвестиций в имеющееся оборудование (маршрутизаторы). Скорость связи составляет от 144 Кбит/с (7,6 км) до 2,32 Мбит/с (3,1 км) при сечении провода 0,4 мм.

Компания Alcatel еще в марте прошлого года представила два новых маршрутизатора серии Speed Touch — модели 520s (Secure SHDSL Router) и 591s (SHDSL Private Line Network Termination). Это абонентские устройства для частных пользователей и малого бизнеса. В модель 520s встроен межсетевой экран, а 591s поддерживает средства защиты Private Line Network Termination (PLNT).

В настоящее время модемы Alcatel Line Runner SHDSL находятся на тестировании у нескольких отечественных операторов связи. Компания North-West Group (NWG), официальный дистрибьютор Alcatel Kommunikations-Elektronik в России и СНГ, начала поставлять эти цифровые модемы на российский рынок в мае нынешнего года. Как сообщили специалисты NWG, спрос на оборудование Line Runner SHDSL (сертификаты соответствия российским стандартам получены) составляет 15% от общего спроса на поставляемые модемы xDSL. Основными потребителями являются операторы проводной и сотовой связи, поставщики телекоммуникационных услуг, корпорации и крупные предприятия.

Alcatel признана мировым лидером по объему продаж оборудования xDSL: ее доля на этом рынке превышает 37%. В настоящее время на базе ее продукции работает 20 млн линий DSL. Компания лидирует по оборудованию DSL и на российском рынке, опережая Siemens. Кроме модемов она выпускает повторители SHDLS, обеспечивающие коммуникации со скоростью 2 Мбит/с на расстоянии 12,9 км при диаметре провода 0,4 мм, многоплатные стойки (до 64 линий) с интерфейсом G.703 (SRA 2, SRS 2), сетевое и линейное оконечное оборудование (NT и LT), линейные платы и модули. Все устройства позволяют реализовать разнообразные сетевые конфигурации и используются в различных приложениях. Механизмы адаптивной фильтрации автоматически настраивают оборудование на параметры линии, поэтому нет необходимости проводить сложные и длительные измерения.

Рисунок 6. Модем ASMi-52 компании RAD Data Communications.

SHDSL-модемы ASMi-52 (см. Рисунок 6) предлагает своим клиентам и израильская компания RAD Data Communications. Согласно результатам тестирования в лабораториях корпорации и отзывам клиентов, эксплуатирующих это оборудование, заявленные характеристики устройства не хуже определяемых стандартом. Применяемые в модеме ASMi-52 эквалайзер, адаптивная фильтрация и эхоподавление позволяют компенсировать дефекты линий и неоднородности кабельной инфраструктуры, что повышает устойчивость к шумам и позволяет организовать линии SHDSL одновременно по нескольким парам в одном физическом кабеле. Модем выпускается в виде автономного устройства или устанавливается в модемную стойку. ASMi-52 поставляется с различными типами интерфейсов, включая Е1 и последовательные цифровые интерфейсы. Интерфейсы SHDSL предусмотрены также в основных продуктах RAD: многофункциональных узлах доступа DXC и мультиплексорах Megaplex.

Рисунок 7. Модем Watson 5.

Хорошо известно на российском рынке оборудование Watson компании Schmid Telecom. Эта универсальная платформа, предоставляющая операторам широкий выбор цифровых систем передачи, пополнилась семейством Watson 5 с поддержкой SHDSL (см. Рисунок 7). Специалисты Schmid Telecom принимали активное участие в разработке стандарта G.shdsl. Оборудование Watson 5 прошло испытания у таких операторов, как France Telecom, Telefonica, Telecom Italia, Telenor, используется российскими операторами, ОАО «Электросвязь», крупнейшими коммерческими операторами, устанавливается в ведомственных и корпоративных сетях. Оно предназначено для организации выделенных каналов связи, высокоскоростного доступа в Internet, межстанционной связи, соединения локальных сетей и учрежденческих АТС и поддерживает передачу по одной, двум или четырем медным парам со скоростью 2320—9280 Кбит/с. При диаметре провода 0,4 мм дальность коммуникаций составляет до 6,5 км. Устройство имеет интерфейсы E1 и Ethernet 10/100BaseT, поддерживает протоколы G.703/G.704, V.35/V.36/X.21, а для управления предлагается ПО Watson Element Manager.

Модем предусматривает поддержку VLAN, расширенный набор интерфейсов (E1 + nx64 — функция Multiservice) и позволяет подключать к одному модулю линейного окончания до четырех модулей сетевого оборудования (Multipoint). Кроме того, на транзитных узлах Watson 5 обеспечивает режим выделения/вставки (Add/Drop) канальных интервалов для различных интерфейсов (V.35, X.21, E1). Покупателями такого оборудования могут быть малые и средние компании, государственные учреждения. Оно подойдет для установки в корпоративных, территориальных и ведомственных сетях.

Рисунок 8. Мост-маршрутизатор CellPipe.

Компания Lucent позиционирует свои абонентские устройства с поддержкой SHDSL — мост/маршрутизатор CellPipe 50H (см. Рисунок 8), интегрированные устройства доступа CellPipe IAD 8H и IAD 4HI — как решения для малых и домашних офисов. Мосты-маршрутизаторы CellPipe имеют функции сетевого управления, автоматической настройки параметров и позволяют по одной медной паре передавать голос, данные и видео. CellPipe 50H с программной поддержкой SHDSL реализует IPSec, межсетевой экран SecureConnect, VPN. Управления устройством осуществляет ПО Navis.

Рисунок 9. Маршрутизатор Cisco 828 G.SHDSL.

Устройства SHDSL присутствуют и в спектре оборудования Cisco Systems. Клиентское оборудование (CPE) включает в себя маршрутизаторы Cisco 828 G.SHDSL (см. Рисунок 9) и Cisco SOHO 78 G.SHDSL, а также интегрированное устройство доступа Cisco IAD2400 для малых и средних компаний. Маршрутизаторы серии Cisco 800 используются для соединения малых офисов или работающих дома сотрудников с корпоративными сетями по линиям SHDSL. Заказчики могут устанавливать также интерфейсные платы G.SHDSL WAN в мультисервисные маршрутизаторы доступа Cisco 1700, 2600 и 3600.

На формирующемся российском рынке оборудование G.shdsl предлагают такие отечественные компании, как NSG, НТЦ «Натекс» и «Альфа-Телекс». В их устройствах специфика наших линий связи учтена уже на стадии проектирования. Среди других достойное место занимает «НТЦ Натекс». Предлагаемое компанией оборудование xDSL серии FlexDSL Megatrans включает в себя целый ряд решений DSL, оптимизированных для применения в сетях доступа и транзитных сетях, цифровизации зоновых и местных линий связи. Входящие в состав серии FlexDSL Megatrans модели FlexDSL PAM с поддержкой SHDSL реализуют характерный для модемов SHDSL набор средств: интерфейс Ethernet 10BaseT, концентратор на четыре порта, функции моста или маршрутизатора, АТМ over SHDSL, приоритеты трафика, DNS и NAT, встроенный сервер DHCP, агент SNMP, функции диагностики, удаленную загрузку ПО.

Модули серии FlexDSL разделяются на модули линейного (LTU) и сетевого (NTU) окончания и предназначены, соответственно, для установки на стороне пользователя и на узлах провайдера. Входящие в состав семейства FlexDSL модули с различными сетевыми интерфейсами — G.703, Nx64 (V.35/V.36/ X.21) и Ethernet 10BaseT — могут применяться для организации каналов Е1 (2,048 Мбит/с) между АТС, оборудованием абонентского выноса и базовыми станциями мобильных сетей, организации высокоскоростных каналов связи в сетях передачи данных и соединения узлов доступа провайдеров Internet, для подключения локальных сетей филиалов к корпоративной сети, организации доступа в Internet, подключения корпоративных клиентов к сетям передачи данных и телефонной сети общего пользования. Согласно результатам испытаний, модемы «Натекс» FG-PAM-SAN-4Eth-R пригодны для организации доступа в Internet на расстоянии до 4,5 км со скоростью до 2 Мбит/с. Оборудование SHDSL от «Натекс» надежно служит нескольким региональным компаниям электросвязи, корпоративным клиентам, а Internet-провайдер DataForce рекомендует его при реализации услуги «Подключение прямым проводом МГТС».

Рисунок 10. Мост/маршрутизатор «Альфа-Линк 2000».

Мост/маршрутизатор «Альфа-Линк 2000» (см. Рисунок 10), выпускаемый компанией «Альфа-Телекс», содержит порты Ethernet 10/100BaseT, четыре порта SHDSL (в модели МС2000), интерфейс FXO/FXS (для уплотнения телефонного канала) и терминальный порт для настройки устройства. Это устройство на базе коммуникационного процессора Motorola XPC855T поддерживает удаленное управление по telnet, сбор статистики загрузки каналов, VLAN, маршрутизацию IP, протоколы Ethernet, PPP, Cisco/HDLC, ARP, IP, ICMP, UDP, TCP, функции NAT и межсетевого экрана.

Несколько устройств с поддержкой SHDSL готовит к серийному производству российская компания NSG («Группа Сетевые Системы»). В частности, абонентский маршрутизатор NSG-200/ SHDSL (см. Рисунок 11) предназначен для объединения территориально удаленных сегментов корпоративной сети, обеспечения доступа пользователей в Internet и корпоративные сети. При передаче все данные инкапсулируются в ячейки АТМ. Устройство имеет фиксированную конфигурацию с одним портом Ethernet 10BaseT и одним портом SHDSL, допускает управление через консольный порт, telnet, интерфейс Web и SNMP, предусматривает возможность обновления ПО. Кроме того, компания представила новый модуль IM-SHDSL для симметричной полнодуплексной передачи данных по одной медной паре, разработанный в соответствии с рекомендациями стандарта G.shdsl. Он применим для протоколов, использующих синхронный способ передачи данных, и может устанавливаться в большинстве устройств NSG, поддерживающих сменные интерфейсные модули.

Рисунок 11. Абонентский маршрутизатор NSG-200/SHDSL.

Другой российский производитель оборудования DSL, НПФ «Гранч», в своих модемах для выделенных линий серии SBNI14 пока не предусматривает поддержку SHDSL, однако к концу этого года компания намерена представить устройство SBNI16-G.SHDSL-PCI с поддержкой данного стандарта.

ИНТЕГРИРОВАННЫЕ УСТРОЙСТВА ДОСТУПА

Интегрированные устройства доступа (Integrated Access Device, IAD) менее распространены, чем модемы и маршрутизаторы SHDSL. IAD может объединять несколько потоков трафика, например SHDSL, ADSL и SDSL. Многие IAD обладают развитыми средствами управления и возможностями резервирования. Обычно IAD представляют собой оконечное устройство сети оператора, размещаемое у клиента и обеспечивающее передачу голоса и данных в глобальную сеть. В некоторых устройствах IAD объединяются функции офисной АТС и маршрутизатора DSL. Малые и средние предприятия могут использовать IAD для эффективной организации телефонной связи одновременно с передачей данных. IAD оснащается портами Ethernet 10/100BaseT для соединения с локальной сетью клиента, портами для подключения офисной АТС или телефонных аппаратов и портом SHDSL со стороны глобальной сети. Операторам и провайдерам устройства класса IAD пригодятся для расширения предоставляемого клиентам сервиса, например объединения по одной медной паре высокоскоростного канала для доступа в Internet и более десятка телефонных номеров. Подобные решения позволяют сформировать привлекательные предложения для корпоративных пользователей.

Например, устройства FlexGain IAD G.SHDSL/MSDSL НТЦ «Натекс» применяются для организации канала передачи данных до 2 Мбит/с и четырех или восьми телефонных каналов. Они имеют пользовательский интерфейс G.703 + N64 (V.35/V.36/X.21) и FXS/FXO/VF, обеспечивают уплотнение абонентских линий, цифровое (Е1) или аналоговое (FXO) соединение с АТС, передачу SHDSL по одной или двум парам. В совокупности с регенератором FlexDSL, кросс-коммутатором FlexGain 4XE или мультиплексором FlexGain Plex они позволяют строить сети доступа различных топологий.

Для операторов местной телефонной связи (CLEC) и других поставщиков услуг Cisco Systems разработала интегрированные устройства доступа серии IAD2400. Cisco IAD2400 обеспечивает интеграцию данных и аналоговых или цифровых голосовых каналов. Устройство предусматривает автоматическое распределение ресурсов (Network-Enabled Auto-Provisioning, SNAP), содержит средства автоматической инсталляции и удаленного обновления ПО. Для передачи голоса используются протоколы VoIP и VoATM, а для управления вызовами — протоколы MGCP/ SGCP. Как и в других подобных устройствах, предусмотрена поддержка QoS, маршрутизации IP, средства защиты. Такие IAD могут служить связующим звеном между существующими и новыми мультисервисными сетями.

Lucent Technologies предлагает серию продуктов CellPipe IAD для объединения нескольких потоков трафика (SHDSL, ADSL и SDSL) в одном канале доступа. По сравнению с другим оборудованием xDSL стоимость оборудования Lucent с поддержкой SHDSL примерно на 10% выше, что, впрочем, компенсируется такими преимуществами нового стандарта, как увеличенная длина линии и лучшая совместимость с другими сервисами в том же кабеле. Устройства CellPipe IAD поддерживают протоколы ATM и frame relay, а объединение в них функций моста и маршрутизатора позволяет реализовать экономичный доступ к Internet и частным сетям. Они предназначены для предоставления услуг передачи голоса и данных по одной медной паре. Маршрутизация трафика между сетью VoDSL и ТфОП обеспечивается взаимодействием CellPipe IAD со шлюзом VoDSL. CellPipe IAD в решении VoDSL является многофункциональным абонентским устройством, благодаря которому оператор получает возможность предложить клиенту несколько телефонных линий с цифровым качеством и подключение к Internet. Оно разрабатывалось с учетом совместимости с мультиплексорами DSLAM, включая Lucent Stinger и оборудование ряда других производителей. Управление облегчает система меню и протокол SNMP. Поддержка функций plug-and-play и протокола DHCP упрощаeт инсталляцию устройства.

Рисунок 12. IAD LA-140 компании RAD Data Communications.

Значительная доля западно-европейского рынка IAD принадлежит компании RAD Data Communications. Ее семейство интегрированных устройств доступа Link Access (LA) предназначено для объединения голоса и данных в линиях DSL. Продукты серии LA обеспечивают качество сервиса (QoS) и управление в масштабах всей сети оператора (вплоть до территории клиента). Они совместимы с большинством мультиплексоров доступа и шлюзов IP-телефонии других производителей, включая мультиплексоры Alcatel 7300 ASAM — наиболее распространенную платформу широкополосного доступа DSL. IAD LA-140 (см. Рисунок 12) поддерживает магистральные соединения на основе технологий SHDSL, ADSL, SDSL, E1, обеспечивает передачу голоса по DSL. Устройство имеет до 12 аналоговых телефонных портов, до трех портов передачи данных или подключения локальных сетей и порт 10/100BaseT.

Еще одна модель IAD от RAD, LA-110, поддерживает соединение с сетью по линиям SHDSL, предлагает мультисервисные возможности и средства сетевого управления, предусмотренные в ATM, включая QoS и формирование трафика. С помощью LA-110 операторы могут предоставлять новые услуги на основе сети ATM, используя ее запас производительности. Интерфейс Fractional E1 поддерживает эмуляцию каналов с динамическим распределением пропускной способности (DB-CES), передачу голоса на уровне AAL2 и данных на уровне AAL1 и AAL5, трафика IP поверх ATM (RFC 1483). Предусмотрена система автоматической настройки конфигурации.

РЕГЕНЕРАТОРЫ ДЛЯ ПРОТЯЖЕННЫХ ЛИНИЙ

Регенераторы позволяют не только увеличить дальность стандартного подключения «точка-точка», но и организовать линии SHDSL большой протяженности (до 160 км в случае оборудования SHDSL компании Siemens) вдоль железнодорожных линий, трубопроводов, линий электропередач. В частности, для подобных приложений предназначены регенераторы «Натекс» серии FlexDSL SHDSL с функцией выделения/вставки (Add/Drop). Их можно применять в трактах DSL к концентраторам (АТС) в сельских районах и для подключения базовых станций. Функция Add/Drop обеспечивает добавление в линию DSL данных в точках установки регенераторов путем выделения временных интервалов. Такое решение часто необходимо для систем управления и технологической связи вдоль путей сообщения.

КОММУТАТОРЫ И КОНЦЕНТРАТОРЫ SHDSL

Устройства DSLAM с поддержкой SHDSL, высокоскоростные мультиплексоры (концентраторы) доступа для подключения к магистральной сети, позволяют провайдерам по имеющейся медной паре предложить корпоративным и индивидуальным клиентам различные виды сервиса: VoDSL, высокоскоростную передачу данных, видео, доступ к Internet. Как уже отмечалось, они устанавливаются также в корпоративных сетях для концентрации трафика.

Коммутаторы SHDSL служат для агрегации и коммутации абонентского трафика SHDSL и размещаются на стороне поставщика провайдера услуг. Обычно это монтируемые в стойку модульные устройства с интерфейсом Ethernet для подключения к сети оператора или корпоративной сети и несколькими слотами для установки многопортовых сетевых модулей SHDSL. Для настройки и управления, как правило, используют консольный порт, впрочем, в них предусматривается также дистанционное обновление ПО, функции удаленного управления и диагностики по telnet или SNMP. По существу, это управляемые коммутаторы второго уровня для коммутации пакетов Ethernet между портами SHDSL и сетевым интерфейсом 10/100BaseT.

Коммутаторы SHDSL найдут спрос у провайдеров, предоставляющих услуги доступа к Internet, у операторов городских сетей Ethernet, нуждающихся в увеличении протяженности сетей, у региональных телефонных компаний и ведомственных АТС; их можно применять для объединения в локальную сеть нескольких удаленных офисов, а также развертывания решений IP-телефонии при нехватке телефонных линий.

С помощью предлагаемых Cisco Systems коммутаторов серии Cisco 6000 IP DSL Switch с модулями G.shdsl провайдеры могут реализовать услуги передачи голоса и данных, сократить расходы на развертывание и управление сервисом в сетях IP и ATM, предоставить корпоративным заказчикам недорогую альтернативу традиционным выделенным линиям. Это оборудование поддерживает такие функции, как межсетевые экраны и дифференцированные классы обслуживания (QoS). ПО Cisco IOS может служить основой для предложения дополнительных услуг, включающих управляемый сервис передачи данных, VPN, VoDSL и дистанционное обучение.

Нередко у заказчиков возникает необходимость соединить широкополосными каналами несколько зданий (кампус). Технология SHDSL позволяет связать два маршрутизатора Cisco 2600/3600s с платами WIC-1SHDSL посредством стандартной телефонной линии, обеспечив передачу по существующей инфраструктуре голоса, данных и видео. Для увеличения пропускной способности достаточно нескольких пар. Такое решение значительно дешевле волоконно-оптических каналов.

Рисунок 13. SHDSL-коммутатор IES-1000.

Компания ZyXEL предлагает модульный коммутатор IES-1000 (см. Рисунок 13) с магистральным интерфейсом Ethernet, объединяющий 16 портов SHDSL в одном устройстве высотой 1U. Он заинтересует тех провайдеров, кому требуется выполнять агрегацию и коммутацию абонентского трафика при построении узлов высокой плотности. Порт Ethernet на 10/100 Мбит/с можно задействовать для соединения с коммутаторами второго или третьего уровня либо для связи с узлом магистральной сети. Устройство поддерживает виртуальные частные сети, а многоадресная рассылка улучшает эффективность использования пропускной способности для таких приложений, как трансляция видео. Удаленное администрирование осуществляется с помощью программного обеспечения с функциями управления безопасностью и устройством абонента, мониторинга качества обслуживания, записи в журнал ошибок, составления отчетов.

С завершением стандартизации G.shdsl в линейке продуктов другого известного производителя, компании Lucent Technologies, произошел ряд изменений. Обновление ПО для концентраторов доступа Stinger позволило дополнить 32-портовую плату HDSL2 поддержкой SHDSL. Затем появились и новые 48- и 72-портовые платы с поддержкой SHDSL. Усовершенствованные устройства Lucent на базе SHDSL пополнили серию концентраторов Stinger еще до начала развертывания SHDSL поставщиками услуг. Эти продукты Lucent могут быть интересны предприятиям, желающим предоставить сотрудникам удаленный широкополосный доступ к корпоративной сети или внедряющим приложения VoDSL.

В 2002 г. компания выпустила модель Stinger FS+ с поддержкой большого числа портов (1008 на шасси). Это порты ADSL, SDSL, IDSL и SHDSL в различном сочетании. В результате одно шасси дает возможность предоставлять доступ как индивидуальным (ADSL, G.Lite), так и корпоративным пользователям (SHDSL, SDSL, IDSL). Кроме того, архитектура Stinger позволяет добавлять поддержку новых стандартов. Так, по словам Андрея Зеленова, ведущего системного инженера подразделения систем передачи данных Lucent Technologies, можно ожидать появления модулей с поддержкой VDSL, хотя в России устройства Stinger, сертифицированные для отечественного рынка, оснащаются пока только интерфейсами ADSL и SDSL (в настоящее время модули SHDSL проходят сертификацию). Продукты с поддержкой SHDSL органично вписываются в концепцию мультисервисных сетей Lucent, а за счет увеличенной длины линии и лучшей совместимости с другими сервисами расширяют возможности по организации доступа («последней мили») к мультисервисному ядру Lucent.

Компания Alcatel, наряду с другими типами оборудования, реализовала поддержку SHDSL в своей платформе доступа с расширенным набором услуг Alcatel 7300 ASAM. Применяемая в 7300 ASAM технология инверсного мультиплексирования SHDSL в сети АТМ (Inverse Multiplexing over АТМ, IMA) позволяет объединить до четырех медных пар и увеличить пропускную способность до 9,2 Мбит/с. Alcatel 7300 ASAM легко интегрируется с ранее установленными мультиплексорами доступа ASAM. Получаемая в результате единая система поддерживает различные стандартные виды DSL, включая ADSL и SHDSL. Платформа Alcatel 7300 ASAM позволяет определить для каждой линии приоритеты трафика, обеспечить QoS и реализовать сервисы с разными гарантиями доставки. Поддержка наряду с ADSL услуг DSL-телефонии (VoDSL) дает операторам связи возможность увеличить прибыль от каждой медной пары. 7300 ASAM предлагает выбор сетевых интерфейсов, включая E1, E3/DS3 и STM-1. Модуль IP-услуг Alcatel 7300 ASAM (ISM) добавляет к этому набору четыре интерфейса 10/100BaseT.

В октябре компания Siemens представила новые версии xDSL-мультиплексора XpressLink для организации служб DSL и широкополосного доступа в сети ATM/IP и универсальную платформу FastLink для построения сетей абонентского доступа, конкурирующую с решениями Alcatel. Экономичные варианты оборудования DSL на 32 порта (Micro XpressLink) удобны для российских операторов, поскольку концентрация трафика в точках присутствия обычно невысока. Платформа XpressLink Ethernet применяется в России компанией «Веб Плас» (С.-Петербург) и используется в корпоративных сетях. Новая платформа версии XpressLink Ethernet (XL E) для организации симметричных (SHDSL) и асимметричных служб (ADSL) позволяет увеличить плотность портов, а также масштабируется для поддержки большого числа абонентов. Версия XpressLink IP предусматривает подключение мультиплексора доступа к сетям IP. Такой вариант будет полезен тем операторам, кто планирует постепенный переход от сетей ATM к менее дорогим и более распространенным сетям IP. Новое оборудование XpressLink и FastLink сейчас проходит процесс сертификации в России.

ЗАКЛЮЧЕНИЕ

Рынок устройств SHDSL стал достаточно разнообразным и предлагает решения с различными техническими и ценовыми параметрами. Оборудование SHDSL содержит целый спектр пользовательских интерфейсов (E1, V.35, G.703 и др.) и обеспечивает решение самых различных задач. Число производителей оборудования SHDSL продолжает расти. Кроме перечисленных выше компаний такие устройства выпускают Netopia (маршрутизатор 4553, IAD 4753), Paradyne (линейная плата Hotwire 8799 TDM SHDSL и оконечные устройства Hotwire 7995/7996 TDM SHDSL), Net to Net Technologies, AFC (AccessMAX System 8), Olencom Electronics (модемы серии OE и H3900), Nokia (платформа мультисервисного доступа D500), Patton Electronics (высокоскоростной концентратор SHDSL Patton 3224), а также ряд небольших компаний, мало известных в России.

Наблюдающееся в последние два года снижение темпов роста в мировом телекоммуникационном секторе сказалось и на оборудовании xDSL. Некоторые крупные производители были вынуждены внести коррективы в свой бизнес, хотя пока это коснулось главным образом оборудования потребительского класса. Нынешняя ситуация дает аналитикам основание говорить о грядущем переделе рынка оборудования xDSL, где оказалось слишком много игроков. Очевидно одно: лучше приобретать решения SHDSL у известных компаний, занимающих прочные позиции на рынке. Мелкие производители нередко предлагают оборудование, лишь частично отвечающее требованиям стандарта G.shdsl и реализующее не все описанные в нем функции. Обычно применение этих недорогих устройств ограничено схемой «точка-точка»: они предназначены для объединения учрежденческих АТС и сегментов локальных сетей.

Хотя расстояние и качество линий не всегда позволяют получить желаемую скорость, SHDSL увеличивает допустимое расстояние и дает возможность улучшить качество услуг, помогает операторам связи и корпоративным пользователям охватывать большие территории. Такое экономичное решение привлекает к себе внимание во всем мире. В настоящее время многие европейские операторы связи планирует приступить к предоставлению услуг SHDSL. Практически все ведущие европейские поставщики создают программы модернизации сетей HDSL на SHDSL и замены устаревшего оборудования на выгодных условиях. Технология SHDSL может использоваться везде, где сегодня применяется HDSL, обеспечивая захват новых областей. Например, четырехпроводная система дает возможность задействовать менее качественные линии и внедрить SHDSL даже в «неблагоприятных» для DSL условиях.

По мнению многих экспертов, российский телекоммуникационный рынок в ближайшем будущем ожидает стремительный рост, а традиционные операторы фиксированной связи должны будут изменить модель бизнеса, перейдя на эффективное предложение услуг другим операторам и провайдерам. Согласно оценкам IDC, доходы российских провайдеров от оказания услуг доступа к Internet составят в этом году 600 млн долларов, причем в ближайшие пять лет бо?льшую часть прибыли провайдерам принесет корпоративный рынок. Технология DSL все чаще встречается в корпоративном секторе, особенно среди малых и средних компаний. SHDSL может стать экономичной основой для реализации различных видов сервиса, и это тем более важно в условиях, когда российские телекоммуникационные компании постепенно переориентируются от продажи трафика к продаже услуг. SHDSL — хороший выбор для замены устаревающих технологий E1, HDSL, симметричной DSL (SDSL) и ISDN. Будущее покажет, какое место сможет занять эта технология, насколько широкий рынок она захватит, прежде чем ей на смену придут альтернативные решения.

Сергей Орлов — обозреватель «Журнала сетевых решений/LAN». С ним можно связаться по адресу: sorlov@lanmag.ru.

---

Упоминаемые производители

Examples

The following example uses the show controllers shdsl command to display the controller status on a HWIC-4SHDSL.

show controllers shdsl

Router# show controllers shdsl 0/2/0 detailed

Controller SHDSL 0/2/0 is UP

Hardware is HWIC-4SHDSL, rev 2 on slot 0, hwic slot 2

Capabilities: IMA, M-pair, 2/4 wire, Annex A, B, F & G, CPE termination

cdb=0x43D8E90C, plugin=0x43CC44D0, ds=0x43D75284 base=0xB8000000

FPGA Version is REL.3.4.0, NIOSII FW:Ver 2.6, status Running

SDC-16i HW:Rev 1.2, status UP, FW:Ver 1.2-1.1.3__57, status Running

SDFE-4 HW:Rev 1.2, status UP, FW:Ver 1.1-1.5.2__001, status Running

NIOSII Firmware image: System

SDC16i Firmware image: System

SDFE4 Firmware image: System

Number of pairs 4, number of groups configured 1

Ignored CLI cmds(0), Event buffer: in use(0), failed(0)

Group (0) info:

Type: 2-wire g.shdsl, status: Configure Firmware

Interface: ATM0/2/0, hwidb: 0x43D8EA54, UTOPIA phy 0

Configured/active num links: 1/0, bit map: 0x1/0x0

Line termination: CPE, line mode: 2-wire, Annex-B, PMMS disabled

Line coding: 16-TCPAM, configured/actual rate: 2304/0 kbps

SHDSL wire-pair (0) is in DSL DOWN state

Termination: CPE, line mode: 2-wire, Annex-B

Line coding: 16-TCPAM, configured/actual rate: 2304/0 kbps

CONNECT state: MAIN_PRE_ACT, cond: NONE, reason: ERR_NONE

Power back off: 0dB, FE power back off: 0dB

LoopAttn: 0dB, SnrMargin: 0dB, Status noDefect

Current 15 minute statistics (Time Elapsed 608 seconds):

ES: 0, SES: 0, CRC: 0, LOSWS: 0, UAS: 0

Previous 15 minute statistics:

ES: 0, SES: 0, CRC: 0, LOSWS: 0, UAS: 0

Current 24 hr statistics:

ES: 0, SES: 0, CRC: 0, LOSWS: 0, UAS: 0

Previous 24 hr statistics:

ES: 0, SES: 0, CRC: 0, LOSWS: 0, UAS: 0

ATM-TC Tx: data cells: 0, Idle/Unassigned: 0

ATM-TC Rx: data cells: 0, uncorr HEC: 0, corr HEC: 0

ATM-TC Rx: OCD: 0, LCD start: 0, LCD end: 0

Group (1) is Not configured.

***** Firmware Status Information Start *****

ticks: 537140002, heapmem used: 223744 bytes

Utopia information:

ints: 1, last intr status: 0x00000000

utopia_tx_stuck_count: 1, utopia_rx_stuck_count: 1

sar0_rcv_parity_errs: 0, sar0_rcv_errs: 0

sar1_rcv_parity_errs: 0, sar1_rcv_errs: 0

IPC information:

tx_polling: false

Tx ok 538289, poll 0, fails qfull 0, noinit 0, dma 0

Rx ok 53867, fails nobufs 0, noapp 0

DMA information:

Write req 538294, complete 538294, underruns 0, overruns 0

VOS:

write fail1: 0, fail2: 0, fail3: 0

App Group information:

grp 0, tsnid 9, linkmap 0x1, flags 0x00, imacmd 0, realMWMaster 0

grp 1, tsnid 0, linkmap 0x0, flags 0x00, imacmd 0, realMWMaster 0

App information:

ch 0, pre_st 6, cur_st 6, tr 2, flags 0x210

ch 1, pre_st 8, cur_st 8, tr 3, flags 0x000

ch 2, pre_st 1, cur_st 5, tr 3, flags 0x000

ch 3, pre_st 1, cur_st 5, tr 3, flags 0x000

Chip information:

ch 0, state 1, cond 0, reason 0, prims 0xff, fbits 0x0f, vendFe 0

sa 1 crca 1 sd 1 loswd 1 snrmd 1 lad 1 loswf 1 trr 1 pwr status 1

ch 1, state 0, cond 0, reason 0, prims 0xff, fbits 0x0f, vendFe 0

sa 1 crca 1 sd 1 loswd 1 snrmd 1 lad 1 loswf 1 trr 1 pwr status 1

ch 2, state 0, cond 0, reason 0, prims 0xff, fbits 0x0f, vendFe 0

sa 1 crca 1 sd 1 loswd 1 snrmd 1 lad 1 loswf 1 trr 1 pwr status 1

ch 3, state 0, cond 0, reason 0, prims 0xff, fbits 0x0f, vendFe 0

sa 1 crca 1 sd 1 loswd 1 snrmd 1 lad 1 loswf 1 trr 1 pwr status 1

Global information:

DSL wait 0, flags 0x7, cctmsgs 0, ipcmsgs 0

DSL rate mismatch 0, cct write fails 0, ipc write fails 0

DSL cmds sent: line_cfg 9, start_data 9

stop_data 8, rel_conn 8

IMA cmds sent: addgrp 0, delgrp 0, addlink 0

dellink 0, set_param 0

IMA fails addgrp 0, delgrp 0, addlink 0 dellink 0

/pipe/dsl_ipc_norm, mqp 0x3f66f0, nmsgs 32, msgsize 4

magic 0xbeefbacc, p_start 0x3f6720, p_end 0x3f68a0, memsize 384

free mhead 0x3f6780 mtail 0x3f6774 numfree 32

read qhead 0x0 qtail 0x0 qcount 0

CC information:

global state 4, restart 0, AppWrite fails 0

fatalError 0, selectErr 0

rxEctEvtNoMsgs 0, rxMctEvtNoMsgs 0, rxAppEvtNo Msgs 0

dciMsg2MctFails 0, ctrlMsg2MctFails 0, ectSendFails 0

sciMsg2MctFails 0, sciAuxMsg2MctFails 0, sciRsMsg2MctFails 0

Channel cfg:

ch 0, state 5, substate 12, conntype 1, mwire 0, realMwMaster 0

ch 1, state 4, substate 0, conntype 1, mwire 1, realMwMaster 0

ch 2, state 4, substate 0, conntype 1, mwire 0, realMwMaster 0

ch 3, state 4, substate 0, conntype 1, mwire 0, realMwMaster 0

Channel var:

ch 0, state 5, atmsync 0, atmtcenable 0, delayMt 0, delay 0

ch 1, state 1, atmsync 0, atmtcenable 0, delayMt 0, delay 0

ch 2, state 1, atmsync 0, atmtcenable 0, delayMt 0, delay 0

ch 3, state 1, atmsync 0, atmtcenable 0, delayMt 0, delay 0

IMA group info:

idx 0, state 0, rate 0, id 0, GrpId 255, mod 0, mismatch 0

idx 1, state 0, rate 0, id 0, GrpId 255, mod 0, mismatch 0

idx 2, state 0, rate 0, id 0, GrpId 255, mod 0, mismatch 0

idx 3, state 0, rate 0, id 0, GrpId 255, mod 0, mismatch 0

IMA link info:

idx 0, imaGrp 255, linkId 255, rate 0, mismatch 0

idx 1, imaGrp 255, linkId 255, rate 0, mismatch 0

idx 2, imaGrp 255, linkId 255, rate 0, mismatch 0

idx 3, imaGrp 255, linkId 255, rate 0, mismatch 0

MC information:

state 5, nDciInUse 0, fatalerr 0

DciInUse >= 10 msgs err:

dsDci 0, dsSci 0, dsSciAux 0, dsSciRs 0, rxCCT 0 rxEct 0

Other Stats:

dsDciWrFails1 0, dsDciWrFails2 0, dsSciAckLost 0

dsSciWrFails1 0, dsSciWrFails2 0, dsSciAuxWrFails1 0

dsSciAuxWrFails2 0, dsSciRsWrFails1 0, dsSciRsWrFails2 0

usSciInvalidLen 0, usSciUnexpectedAck 0, usSciMsgFw2EctFails 0

usSciMsgFw2CctFails 0, usSciAuxInvalidLen 0, usSciSendFails 0

usDciSendFails 0, sciBlocking 0, dciBlocking 0

EC information:

mctMsgsRx 0, mctMsgsTxFails 0, mctMsgsTxOks 0

VOS Pipes:

/pipe/CCT_FROM_APP_0, mqp 0x3c0c78, nmsgs 32, msgsize 400

magic 0xbeefbacc, p_start 0x3c0ca8, p_end 0x3c3fa8, memsize 13056

free mhead 0x3c3e10 mtail 0x3c3c78 numfree 32

read qhead 0x0 qtail 0x0 qcount 0

/pipe/CCT_TO_APP_0, mqp 0x3c4018, nmsgs 64, msgsize 400

magic 0xbeefbacc, p_start 0x3c4048, p_end 0x3ca648, memsize 26112

free mhead 0x3c6e80 mtail 0x3c6ce8 numfree 64

read qhead 0x0 qtail 0x0 qcount 0

/pipe/CCT_FROM_MCT_0, mqp 0x3ca6b8, nmsgs 96, msgsize 400

magic 0xbeefbacc, p_start 0x3ca6e8, p_end 0x3d3fe8, memsize 39168

free mhead 0x3cabb0 mtail 0x3caa18 numfree 96

read qhead 0x0 qtail 0x0 qcount 0

/pipe/CCT_FROM_ECT_0, mqp 0x3d4058, nmsgs 32, msgsize 400

magic 0xbeefbacc, p_start 0x3d4088, p_end 0x3d7388, memsize 13056

free mhead 0x3d4088 mtail 0x3d71f0 numfree 32

read qhead 0x0 qtail 0x0 qcount 0

/pipe/MCT_TO_ECT_0, mqp 0x3d73f8, nmsgs 64, msgsize 400

magic 0xbeefbacc, p_start 0x3d7428, p_end 0x3dda28, memsize 26112

free mhead 0x3d7428 mtail 0x3dd890 numfree 64

read qhead 0x0 qtail 0x0 qcount 0

/pipe/CCT_TO_ECT_0, mqp 0x3dda98, nmsgs 32, msgsize 400

magic 0xbeefbacc, p_start 0x3ddac8, p_end 0x3e0dc8, memsize 13056

free mhead 0x3e0a98 mtail 0x3e0900 numfree 32

read qhead 0x0 qtail 0x0 qcount 0

/pipe/CCT_TO_MCT_0, mqp 0x3e36e8, nmsgs 96, msgsize 400

magic 0xbeefbacc, p_start 0x3e3718, p_end 0x3ed018, memsize 39168

free mhead 0x3ead08 mtail 0x3eab70 numfree 96

read qhead 0x0 qtail 0x0 qcount 0

/pipe/MCT_FROM_ECT_0, mqp 0x3ed088, nmsgs 64, msgsize 400

magic 0xbeefbacc, p_start 0x3ed0b8, p_end 0x3f36b8, memsize 26112

free mhead 0x3ed0b8 mtail 0x3f3520 numfree 64

read qhead 0x0 qtail 0x0 qcount 0

Tasks:

tIPC delay 00000 flags 0x002 schedcnt 106899104

tMCT_0 delay 00000 flags 0x000 schedcnt 21379921

tCCT delay 00011 flags 0x000 schedcnt 10743684

sCCT delay 00236 flags 0x000 schedcnt 537184

tECT delay 00460 flags 0x000 schedcnt 537195

tDMT delay 00010 flags 0x000 schedcnt 11280188

***** Firmware Status Information End *****

IPC Info: host_base=0xF59B040, sram_base=0xB81E0000

CmdType Tx TxErr Rx RxFailed RxUnknown

GEN 6 0 8 0 0

DBG 0 0 0 0 0

DSL 34 0 536537 0 0

IMA 0 0 0 0 0

EOC 0 0 0 0 0

******* HWIC Common Registers at B8000000 *******

HWIC ID: 0x1

HWIC Revision: 0x4

HWIC Status: 0x0

HWIC DDR TXCRC:0x0

HWIC Control: 0x8040

DDR Enable 1 Software Reset 0

Interrupt Module Reset 0 GDF Module Reset 0

DMA Module Reset 0 Flow Control Reset 0

IRQ2 Global Int Mask 0 IRQ1 Global Int Mask 1

DDR TXCRC Int Mask 0 DDR TXClk Loss Int Mask 0

TX Fifo Overrun Int Mask 0

HWIC Interrupt Event: 0x0

DDR TXCRC Int 0 DDR TXClk Loss Int 0

TX Fifo Overrun Int 0

HWIC Diag 1: 0x0

HWIC Diag 2: 0x1E0F

******* HWIC Host Registers at B8A00000 *******

Status (0x00):

Card Present Low 0 Graceful Stop Tx Complete 0

Config (0x00000806):

Hwic Reset 0 Hwic Host Reset 0

Hwic IRQ2 Type Err Hwic IRQ1 Type Net

Rx Queue Watermark Enable 0 Auto XOFF When Full 0

Rx Int On Last 0 Graceful Stop Tx 0

Generic Rx Enable 0 Generic Tx Enable 1

DDR Enable 1 Loopback 0

Error Interrupt Enable (0x37EFF):

Rx Done Error Int 1 Card Present Change Int 1

Hwic Int Frame Error Int 0x07 Tx First Last Error Int 1

Tx Done Error Int 1 IRQ2 Int 1

IRQ1 Int 0 Host Specific Error Int 1

Rx Overrun Int 1 DDR RxClk Missing Int 1

Reg RW Timeout Int 1 Reg RW Error Int 1

Rx CRC Int 1 Rx Format Error Int 1

DMA Error Int 1

Management Interrupt Enable (0xA000):

Hwic Int Frame Mgmt Int 0x0A

IRQ2 Int 0

IRQ1 Int 0 Graceful Stop Tx Int 0

Network Interrupt Enable (0x003F):

Rx Frame Drop Int 0 Generic Frame Tx Int 0

Generic Frame Rx Int 0 DMA Write Int 0

IRQ2 Int 0 IRQ1 Int 0

Int Frame Network Int 0x3F

Error Interrupt Event (0x0000):

Rx Done Error Event 0 Card Present Change Event 0

Hwic Int Frame Error Event 0x00 Tx First Last Error Event 0

Tx Done Error Event 0 IRQ2 Event 0

IRQ1 Event 0 Host Specific Error Event 0

Rx Overrun Event 0 DDR RxClk Missing Event 0

Reg RW Timeout Event 0 Reg RW Error Event 0

Rx CRC Event 0 Rx Format Error Event 0

DMA Error Event 0

Management Interrupt Event (0x0000):

Hwic Int Frame Mgmt Event 0x00

IRQ2 Int 0

IRQ1 Int 0 Graceful Stop Tx Event 0

Network Interrupt Event (0x1000):

Rx Frame Drop Event 0 Generic Frame Tx Event 1

Generic Frame Rx Event 0 DMA Write Event 0

IRQ2 Event 0 IRQ1 Event 0

Int Frame Network Event 0x00

HWICRegisterOffset 0x0000 HWICRegisterErrorAddress 0x00000000

HWICRegisterTimeout 0x0000C350

TxControlFrameCounter 0x2B4F3F RxControlFrameCounter 0x264A19

TxDataFrameCounter 0x00D271 RxDataFrameCounter 0x0836E6

RegisterRWErrorCounter 0x0000 RxOverrunErrorCounter 0x0000

RxCRCErrorCounter 0x0000 RxFrameDropCounter 0x0000

TxBufferExtension 0x00 RxBufferExtension 0x00

HWICQueueBaseExtension 0x00 HWICQueueBase 0x0F59

TXQueueTailBase Register 0xC088

TxQueueBase 0x18 TxQueueTail 0x11

TxQueueSize 0x20 TxQueueHead 0x11

RxQueueHeadBase Register 0x0000

RxQueueBase 0x00 RxQueueHead 0x00

RxQueueSize 0x00 RxQueueTail 0x00

RxBufferSize 0x0000 RxQueueHighWaterMark 0x00

RxQueueLowWaterMark 0x00 DMAOffsetExtension 0x00

DMAOffset 0x0000 DMAWindow 0x0000

The following example uses the show controllers atmcommand to display information about an IMA group.

show controllers atm

Router#show controllers atm 0/1/ima0

DSL SAR Info

Interface: ATM0/1/IMA0 Hardware: DSLSAR WITH IMA State: up

IDB: 0x4358A1F8 Instance: 0x435B70C8 dpi: 0x435D3C90

PHY bw: 4608 kbps Cell tick: 0x00121ECA Current TST: 1

NetIO enable: 0x003F Int status: 0x0000, sram_base(h): 0xB0240000

SAR reg base: 0xB0202400 Host reg base: 0xB0A00400

SAR config: 0x200D0A20 SAR status: 0x00000000

RPQ head: 0x0F394330 RPQ tail:0x0F394330

RCQ head: 0x0F390D40 RCQ tail:0x0F390D40

FBQ head: 0x000198DC FBQ tail:0x00019CBC

TBQ head: 0x0F392260 TBQ tail:0x0F392260

RCT base: 0x0001A000 RCID base:0x00030000

Tx ints: 0x00005842 Rx pkt ints: 0x00005495

Rx cell ints: 0x000003E9 Rx pkts: 0x00005118

Tx pkts: 0x00005119 Tx OAM cells: 0x000003C0

Rx raw cells: 0x000003C0

Utopia Tx cells: 0x0009D5C2 Utopia Rx cells: 0x0009D5C2

Utopia Tx rate: 10742.43 cps, 4554790 bps

Tx idle rate: 0.00 cps, 0 bps

Utopia Rx rate: 10742.43 cps, 4554790 bps

Bad tbd_ids: 0x00000000, Tx error: 0x00000000

oam_nobuf: 0x00000000 no_tbd_id: 0x00000000 shaping_defer: 0x00000000

bad_oam_rx: 0x00000000 delayed_rpqe: 0x00000000 delayed_tbqe: 0x00000000

DSL SAR Info

Unknown vpi/vci: 0x00000000, Inv cells: 0x00000000

TCD[0]: 0x00000000 TCD[1]: 0x00000040

TST[0]: 0x00000240 TST[1]: 0x0000CB6C

Boot jump: 0x00019498 RCTE[0]: 0x0001A000 FBQ: 0x00019800

lp_tcq[0][0]: 0x0001B000 lp_tcq[0][1]: 0x0001B010

lp_tcq[1][0]: 0x0001C000 lp_tcq[1][1]: 0x0001C010

hp_tcq[0][0]: 0x00024000 hp_tcq[0][1]: 0x00024010

hp_tcq[1][0]: 0x00025000 hp_tcq[1][1]: 0x00025010

rx_conn_id[0]: 0x00030000 rcte[0]: 0x0001A000

Configured vcs:

VCD VPI VCI QoS(c) QoS(a) BW(c) BW(a) RCTE rd(min/max/var)

1 1 11 5 5 0 4608 0x000A220B 3370/22859/19489

2 1 12 5 5 0 4608 0x000A221C 4035/23100/19064

3 1 13 5 5 0 4608 0x000A2211 3197/22446/19248

4 1 14 5 5 0 4608 0x000A2203 3607/21524/17917

5 1 15 5 5 0 4608 0x000A0000 4022/29498/25476

6 1 16 5 5 0 4608 0x000A2209 20/12401/12381

7 1 17 5 5 0 4608 0x000A0000 —

8 1 18 5 5 0 4608 0x000A0000 5651/19762/14110

VC Tx stats:

VCD Tx(hp) Tx(lp) ring(p/b) pkts(h/l) bufs(h/l) td(min/max/var)

0 0x00000440 0x00000000 30/30 0/0 0/0 7176/7916/739

1 0x00000B81 0x00000000 30/30 30/0 30/0 15160/15402/241

DSL SAR Info

2 0x00000B81 0x00000000 30/30 30/0 30/0 15160/15402/241

3 0x00000B9E 0x00000000 30/30 30/0 30/0 15160/15415/255

4 0x00000B9E 0x00000000 30/30 30/0 30/0 15160/15415/255

5 0x00000B9F 0x00000000 30/30 30/0 30/0 15160/15402/241

6 0x00000B9E 0x00000000 30/30 30/0 30/0 15160/15456/295

7 0x00000B9E 0x00000000 30/30 30/0 30/0 15160/15469/309

8 0x00000B9E 0x00000000 30/30 30/0 30/0 15160/15415/255

Unreserved TBDIDs: 512

OAM table(0x0000CB6C):

0

0x6000CB6C 0x00100274 0x001018BC 0x001018E4 0x0010190C 0x00801934

0x00000240 0x00000274 0x0000195C 0x000045E0 0x00007264

CBR table(0x0000CBA0):

*

EOT(0x0000CBA0) — entries: 1

VBR1 poll table (0x0000E1E8):

EOT(0x0000E1E8) — entries: 0

VBR1 redirect table (0x0000E288):

*

DSL SAR Info

EOT(0x0000E288) — entries: 1

VBR2 poll table (0x0000E210):

EOT(0x0000E210) — entries: 0

VBR2 redirect table (0x00010F0C):

*

EOT(0x00010F0C) — entries: 1

VBR3 poll table (0x0000E238):

EOT(0x0000E238) — entries: 0

VBR3 redirect table (0x00013B90):

*

EOT(0x00013B90) — entries: 1

VBR4 poll table (0x0000E260):

1 2 3 4 5 6 7 8

EOT(0x0000E260) — entries: 8

VBR4 redirect table (0x00016814):

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

DSL SAR Info

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

EOT(0x00016814) — entries: 288

TCD (vc = 0):

0x0001B000 0x000246D0 0x00040000 0x00005800

0x00840000 0x00005800 0x0F0D8400 0x00040000

0x00040000 0x00000000 0x000006D0 0xFFFFFFFF

0x00000000 0x00000000 0x00000000 0x00000000

TCD (vc = 1):

DSL SAR Info

0x0001C000 0x00025430 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0F1E2800 0x00000800

0x00000800 0x00000000 0x04000250 0x0D127909

0x0ABE025A 0x0F473928 0x000005BA 0x001000B2

TCD (vc = 2):

0x0001D000 0x00026420 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0F1E4C00 0x00000800

0x00000800 0x00000000 0x04000240 0xAFF7CE80

0x0AB900DA 0x0F014948 0x000005BA 0x001000C2

TCD (vc = 3):

0x0001E000 0x00027420 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0F1E5000 0x00000800

0x00000800 0x00000000 0x04000240 0xD6F45716

0x0ABA00DA 0x0F42B128 0x000005BA 0x001000D2

TCD (vc = 4):

0x0001F000 0x00028430 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0F1E5400 0x00000800

0x00000800 0x00000000 0x00000570 0xFFFFFFFF

0x0858001A 0x0F0E87C8 0x000005BA 0x001000E2

TCD (vc = 5):

0x00020000 0x00029740 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0FDEE800 0x00000800

0x00000800 0x00000000 0x04000560 0x09A10FE1

DSL SAR Info

0x0859022A 0x0F0DB5B8 0x000005BA 0x001000F2

TCD (vc = 6):

0x00021000 0x0002A740 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0FDEEC00 0x00000800

0x00000800 0x00000000 0x04000560 0xD2A68842

0x085C034A 0x0F034758 0x000005BA 0x00100102

TCD (vc = 7):

0x00022000 0x0002B740 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0FDF1000 0x00000800

0x00000800 0x00000000 0x04000560 0xC1679389

0x085D031A 0x0F0F6B08 0x000005BA 0x00100112

TCD (vc = 8):

0x00023000 0x0002C740 0x00000800 0x00008800

0x00000800 0xFFFFFFFF 0x0FDF1400 0x00000800

0x00000800 0x00000000 0x04000560 0x7943233E

0x085E031A 0x0F0B1C08 0x000005BA 0x00100122

FIPS-frodo#

The following example uses the show ima interface command to display information about an IMA interface.

show ima interface

Router#show ima interface

Interface ATM0/2/IMA0 is down

Group index is 0, group ifIndex is 11

Ne state is startUp, failure status is noFailure

Active links bitmap 0x0

IMA Group Current Configuration:

Tx/Rx configured links bitmap 0x3/0x3

Tx/Rx minimum required links 1/1

Maximum allowed diff delay is 25ms, Tx frame length 128

Ne Tx clock mode CTC, configured timing reference link Pair 0

Test pattern procedure is disabled

IMA Group Current Counters (time elapsed 0 seconds):

0 Ne Failures, 0 Fe Failures, 0 Unavail Secs

IMA Group Total Counters (last 0 15 minute intervals):

0 Ne Failures, 0 Fe Failures, 0 Unavail Secs

IMA link Information:

Link Physical Status NearEnd Rx Status Test Status

—- ————— —————— ————

Pair 0 down notInGroup disabled

Pair 1 down notInGroup disabled

Router#

The following example uses the show ima interface detail command to display detailed information about an IMA interface.

show ima interface detail

Router#show ima interface atm 0/2/ima0 detailed

Interface ATM0/2/IMA0 is down

Group index is 0, group ifIndex is 11

Ne state is startUp, failure status is noFailure

Active links bitmap 0x0

IMA Group Current Configuration:

Tx/Rx configured links bitmap 0x3/0x3

Tx/Rx minimum required links 1/1

Maximum allowed diff delay is 25ms, Tx frame length 128

Ne Tx clock mode CTC, configured timing reference link Pair 0

Test pattern procedure is disabled

Detailed group Information:

Ne IMA version in operation IMA Version 1.1

Fe IMA version in operation IMA Version 1.1

Tx/Rx Ima_id 0x0/0xFFFFFFFF, symmetry symmetricOperation

Number of Tx/Rx configured links 2/2

Number of Tx/Rx active links 0/0

Fe Tx clock mode CTC, Rx frame length 128

Tx/Rx timing reference link 0/-1

Maximum observed diff delay 0ms, least delayed link -1

Running seconds 0

GTSM last changed 16:06:16 UTC Wed Oct 4 2006

IMA Group Current Counters (time elapsed 0 seconds):

0 Ne Failures, 0 Fe Failures, 0 Unavail Secs

IMA Group Total Counters (last 0 15 minute intervals):

0 Ne Failures, 0 Fe Failures, 0 Unavail Secs

Detailed IMA link Information:

Link Pair 0 is down

ifIndex 12, Group ifIndex 11, Row Status is active

Tx/Rx Lid -1/-1, relative delay 0ms

Ne Tx/Rx state notInGroup/notInGroup

Fe Tx/Rx state notInGroup/notInGroup

Ne Rx failure status is noFailure

Fe Rx failure status is noFailure

Rx test pattern 0x0, test procedure disabled

IMA Link Current Counters (time elapsed 0 seconds):

0 Ima Violations, 0 Oif Anomalies

0 Ne Severely Err Secs, 0 Fe Severely Err Secs

0 Ne Unavail Secs, 0 Fe Unavail Secs

0 Ne Tx Unusable Secs, 0 Ne Rx Unusable Secs

0 Fe Tx Unusable Secs, 0 Fe Rx Unusable Secs

0 Ne Tx Failures, 0 Ne Rx Failures

0 Fe Tx Failures, 0 Fe Rx Failures

IMA Link Total Counters (last 0 15 minute intervals):

0 Ima Violations, 0 Oif Anomalies

0 Ne Severely Err Secs, 0 Fe Severely Err Secs

0 Ne Unavail Secs, 0 Fe Unavail Secs

0 Ne Tx Unusable Secs, 0 Ne Rx Unusable Secs

0 Fe Tx Unusable Secs, 0 Fe Rx Unusable Secs

0 Ne Tx Failures, 0 Ne Rx Failures

0 Fe Tx Failures, 0 Fe Rx Failures

Link Pair 1 is down

ifIndex 13, Group ifIndex 11, Row Status is active

Tx/Rx Lid -1/-1, relative delay 0ms

Ne Tx/Rx state notInGroup/notInGroup

Fe Tx/Rx state notInGroup/notInGroup

Ne Rx failure status is noFailure

Fe Rx failure status is noFailure

Rx test pattern 0x0, test procedure disabled

IMA Link Current Counters (time elapsed 0 seconds):

0 Ima Violations, 0 Oif Anomalies

0 Ne Severely Err Secs, 0 Fe Severely Err Secs

0 Ne Unavail Secs, 0 Fe Unavail Secs

0 Ne Tx Unusable Secs, 0 Ne Rx Unusable Secs

0 Fe Tx Unusable Secs, 0 Fe Rx Unusable Secs

0 Ne Tx Failures, 0 Ne Rx Failures

0 Fe Tx Failures, 0 Fe Rx Failures

IMA Link Total Counters (last 0 15 minute intervals):

0 Ima Violations, 0 Oif Anomalies

0 Ne Severely Err Secs, 0 Fe Severely Err Secs

0 Ne Unavail Secs, 0 Fe Unavail Secs

0 Ne Tx Unusable Secs, 0 Ne Rx Unusable Secs

0 Fe Tx Unusable Secs, 0 Fe Rx Unusable Secs

0 Ne Tx Failures, 0 Ne Rx Failures

0 Fe Tx Failures, 0 Fe Rx Failures

The following example uses the show atm pvc command to display information about permanent virtual connections (PVCs) and traffic information.

show atm pvc

Router# show atm pvc

VCD / Peak Avg/Min Burst

Interface Name VPI VCI Type Encaps SC Kbps Kbps Cells Sts

0/0/0 1 1 66 PVC SNAP UBR 4608 UP

0/0/0 2 1 77 PVC SNAP UBR 4608 UP

0/0/0 3 1 88 PVC SNAP UBR 4608 UP

0/1/0 1 1 44 PVC SNAP UBR 4608 UP

Router#
